Содержание

Вступ

1. Загальна частина

1.1 Технічн характеристики і опис конвеєра

1.2 Загальні принципи реалізації системи управління приводами конвеєра

1.3 Система керування електроприводом стрічкового конвеєра

1.4 Загальні принципи модернізації. Постановка завдання

2. Спеціальна частина

2.1 Розробка функціональної і структурної схеми системи керування конвеєра

2.2 Розробка електричної принципової схеми системи керування стрічковим конвеєром

2.3 Розрахунок тиристорного регулятора

2.4 Модельне дослідження розробленої системи керування

3. Технологічна частина

3.1 Монтаж експлуатація конвеєрних ліній

4. Організація виробництва

4.1Організація прац трудового колективу

4.2 Організація енергетичного господарства

4.3 Розрахунок чисельності робітників бригади та її професійний склад

4.4 Розрахунок середнього тарифного розряду і середньої годинної тарифної ставки

5. Економічна частина

5.1 розрахунок матеріальних витрат на електромонтажні роботи

5.2 Розрахунок фонду оплати праці бригади

5.3 Розрахунок виробничо собівартості продукції

5.4 Техніко економічн показники роботи бригади

6. Заходи щодо техніки безпеки

6.1 Техніка безпеки при монтажі та експлуатації стрічкових конвеєрів

Література

Вступ

Перетворювачі тиристорів займають важливе місце серед регульованих перетворювачів електричної енергії. Сфера застосування перетворювачів досить широка. Розвивається і удосконалюється техніка управління ними.

Силова частина і система управління головними складовими перетворювача. Процеси, що відбуваються в них, невід´ємними один від одного і взаємообумовлені.

Основні вимоги по поліпшенню технічних характеристик перетворювачів тиристорів - підвищення надійності, поліпшення енергетичних показників, зменшення спотворень в живлячій мережі, поліпшення динамічних властивостей - не можуть бути виконані без дослідження питань теор систем управління.

У числі важливих науково-технічних проблем, безпосередньо пов'язаних з розробкою систем управління перетворювачами тиристорів і вимагаючих дослідження, можна назвати дослідження взаємного впливу перетворювачів і живлячої мережі; розробку теорії оптимальної структури системи управління; дослідження роботи систем управління в умовах перешкод і підвищення х перешкодостійкості; дослідження і створення технічних засобів, що дозволяють будувати надійні і точні системи управління.

Розвиток цифрових систем управління, а також мікроелектроніки привело до пошуку принципово нових способів управління статичними перетворювачами, що дозволяють підвищити точність, перешкодостійкість і надійність систем управління.

1. Загальна частина

1.1 Технічні характеристики і опис конвеєра

Найбільш поширеними механізмами безперервного транспорту є конвеєри різних типів, конструкція яких визначається головним чином характером переміщуваних вантажів, вагою і швидкістю їх руху. Сипк вантажі переміщаються стрічковими конвеєрами, штучні - пластинчастими, роликовими підвісними. На кораблях конвеєра знайшли застосування у рибодобувній галузі, на тральщиках їх встановлюють для транспортування сировини з одного трюму до ншого для подальшої обробки або заморозки. Серед конвеєрів промислових підприємств частіше за інших можна зустріти стрічкові і підвісні ланцюгов конвеєри: перші - на металургійних заводах, гірських розробках, паливоподачах електростанцій, в будівельній і харчовій промисловості, другі - на машинобудівних заводах, а також в хімічних, фарбувальних і інших цехах.

Стрічкові конвеєри широко використовуються в металургійній, гірничодобувній і інших видах промисловості. Їх використовують для транспортування насипних і штучних вантажів, як на невеликі відстані, так на великі відстані. Простота і надійність їх конструкції забезпечує їх роботу в перебігу довгого часу. Стрічкові конвеєри можна використовувати як в закритих, так і на відкритих ділянках, що пояснює їх широке використання в промисловості. Конвеєри відносяться до машин безперервного типу дії і характеризуються безперервним переміщенням вантажів по заданій трасі без зупинки для завантаження або розвантаження. Завдяки безперервності переміщення вантажу, відсутності зупинок для завантаження і розвантаження і поєднанню робочого зворотного рухів вантажонесучого елементу машини безперервної дії мають високу продуктивність, що дуже важливе для сучасних підприємств з великими вантажопотоками.

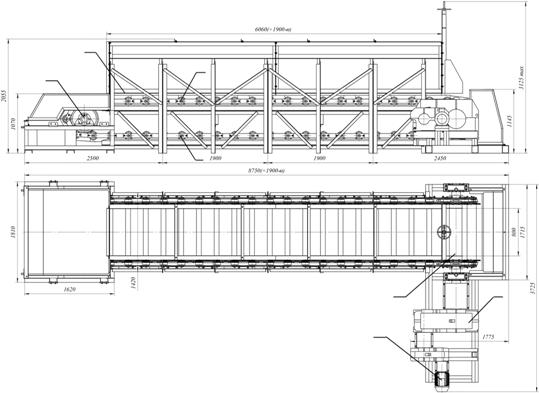

Рисунок 1.1 - Загальний вигляд стрічкового конвеєра забезпечуючи завантаження 10 залізничних вагонів в хвилину.

Стрічковий конвеєр (рис. 1.1) має станину 1, на кінцях якої встановлено два барабани: передній 2 - приводний і задній 3 - натяжний. Вертикально замкнута стрічка 4 огинає ці кінцеві барабани і по всій довжин підтримується опорними роликами, званими роликоопорами, - верхніми 5 і нижніми 6, укріпленими на станині 1. Інколи замість роликів застосовують настил. Приводний барабан 2 отримує обертання від приводу 7 через редуктор 8 і наводить в рух стрічку уздовж траси конвеєра.

Стрічка завантажується через одну або декілька завантажувальних воронок, розміщених на конвеєрі. Вантаж, що транспортується, переміщується на верхній (вантажонесучій, робочій) гілці стрічки, а нижня гілка є поворотною (зворотною). Можливо також транспортування вантажів одночасно на верхній і нижній гілках стрічки у різних напрямах.

Вантаж вивантажується на передньому барабані 7 або в проміжних пунктах конвеєра за допомогою розвантажувальних пристроїв: плужковых або барабанних розвантажувачів. Зовнішня поверхня стрічки очищується від часток вантажу, що прилипнули до неї, очисним пристроєм, встановленим у переднього барабана 7.

Стрічкові конвеєри застосовують для переміщення в горизонтальному і полого похилому напрямах всіляких насипних штучних вантажів, а також для міжопераційного транспортування виробів при потоковому виробництві. Вони набули широкого поширення у всіх галузях промисловост основними агрегатами механізації транспорту в ливарних цехах (подача і розподіл землі і прибирання відходів), на топливоподачах електростанцій, підземного наземного транспорту вугілля і породи у вуглевидобувній промисловості, руди, коксу і флюсів в металургії, будівельних матеріалів і корисних копалини в кар'єрах, зерна в зерносховищах, піску і каменя на будівництві каналів і гідростанцій н.

Стрічкові конвеєри служать складовими частинами таких складних машин, як роторні екскаватори, перевантажувальн відвальні мости, навантажувально-розвантажувальні машини і тому подібне. Великого поширення стрічкові конвеєри набули завдяки можливості здобуття високої продуктивност (до 30000 т/ч), великій довжині транспортування (до 3-4 км. в одному конвеєр до 100 км. в системі з декількох конвеєрів), простоти конструкц експлуатації і високої надійності роботи.

По розташуванню на місцевості стрічков конвеєри розділяють на стаціонарних і рухливих (що розглядаються в цій главі), пересувних і переносних, переставних (для кар'єрів відкритих розробок) надводних, плаваючих на понтонах.

По конструкції і призначенню розрізняють стрічкові конвеєри загального призначення (ГОСТ 22644-77-ГОСТ 22647-77) спеціальні: підземні, для харчової, мукомельно-круп'яної і комбікормово промисловості і потокового

виробництва в приладобудівній, радіотехнічній легкій промисловості.

За типом стрічки конвеєри бувають з прогумованою, сталевою цілісно прокатною і дротяною стрічкою. Найбільшого поширення набули конвеєра з прогумованою стрічкою. По конструкції прогумовано стрічки, опорних ходових пристроїв і передачі тягового зусилля розрізняють стрічкові конвеєри, в яких стрічка є вантажонесучим і тяговим елементом (основний тип), стрічково-канатні і стрічково-ланцюгові, в яких стрічка служить лише вантажонесучим елементом, а тяговим елементом є два канати або один ланцюг.

Конвеєри з різними видами стрічок можуть мати по контуру однакові траси, проте радіуси поворотів і кути нахилу р для кожного виду стрічок будуть різними. Кут нахилу конвеєра до горизонту залежить від коефіцієнта тертя вантажу, що транспортується, об стрічку при русі (а отже, від матеріалу і характеру поверхні стрічки), форми профілю стрічки (плоска або жолобчаста), кута природного укосу насипного вантажу, способу завантаження і швидкост руху стрічки.

Для забезпечення стійкого нерухомого положення вантажу на стрічці без його подовжнього сповзання вниз кут нахилу конвеєра ма бути приблизно на 10-15° менше кута тертя вантажу об стрічку у спокої. Такий запас необхідний тому, що із-за провисання стрічки кут її підйому в роликоопор виходить більшим, ніж загальний геометричний кут нахилу конвеєра. Крім того, стрічка на роликоопорах струшується із-за неминучого биття роликів, що сприя сповзанню вантажу вниз. Струшування буде тим інтенсивніше, чим більше швидкість стрічки і грубіше виготовлені опорні ролики. Безперервне рівномірне завантаження забезпечує більший кут нахилу, чим періодичне завантаження з перервами потоку вантажу.

Технічні характеристики конвеєра приведені в таблиці 1.1.

Таблиця 1.1 - Технічні характеристики конвеєра

1.2 Загальні принципи реалізац системи управління приводами конвеєра

Принципова схема електроприводу окремих ліній конвеєра (рис.1.2), швидкості руху яких мають бути строго однакові.

Така необхідність виникає в потоковому виробництві, коли різні вироби після необхідних технологічних операцій на окремих лініях повинні зустрічатися на складальній ділянці в строгій відповідності один з одним. Схема дозволяє одночасно пускати і зупиняти декілька конвеєрних ліній і регулювати їх швидкість руху.

Погоджений рух досягається включенням двигунів за схемою синхронного валу із загальним перетворювачем частоти (ПЧ). Регулювання швидкості двигунів Д1 і Д2 здійснюється зміною швидкості ПЧ за допомогою редуктора Р із змінним передавальним відношенням.

Дозвіл на пуск конвеєрів дається операторами, що стежать за роботою конвеєрів на найбільш відповідальних ділянках. Натиснення на кнопки готовності SB3 і SB4 викликає запалення сигнальних ламп ЛС1 і ЛС2 спрацьовування реле K1 і K2. Останні готують ланцюг пускового реле K3. При натисненн на кнопку SB5 “Пуск" спрацьовує K3, яке включає контактор K4. Відбувається однофазна синхронізація положення ПЧ, Д1 і Д2. Через витримки часу маятников реле, вбудовані в контактори K4 і K5, послідовно включається K5, відключається K4 і включається K6. Здійснюється реостатний пуск двигуна перетворювача частоти за принципом часу (реле часу K10, K11, K12).

Перевагою даної схеми є те що, швидкість руху електродвигунів однакова, простота і дешевизна конструктивного виконання.

До недоліків схеми релейно-контакторного управління електроприводами з використанням пуско-регулюючих резисторів (ящиків опорів) для управління трифазним асинхронним двигуном з фазним ротором ма наступні недоліки, що наводять до істотних експлуатаційних витрат:

Втрати енергії в резисторах складають 20-30% від загальної споживаної потужності;

У зв'язку із ступінчастим характером регулювання мають місце поштовхи моменту двигуна, що негативно позначаються на механічному устаткуванні і, відповідно, швидкість пересування також носить нерівномірний характер.

Оскільки елементи ящиків опорів працюють при високій температурі і в умовах трясіння, викликаної поштовхами швидкості, ма місце досить частий вихід їх з роботи.

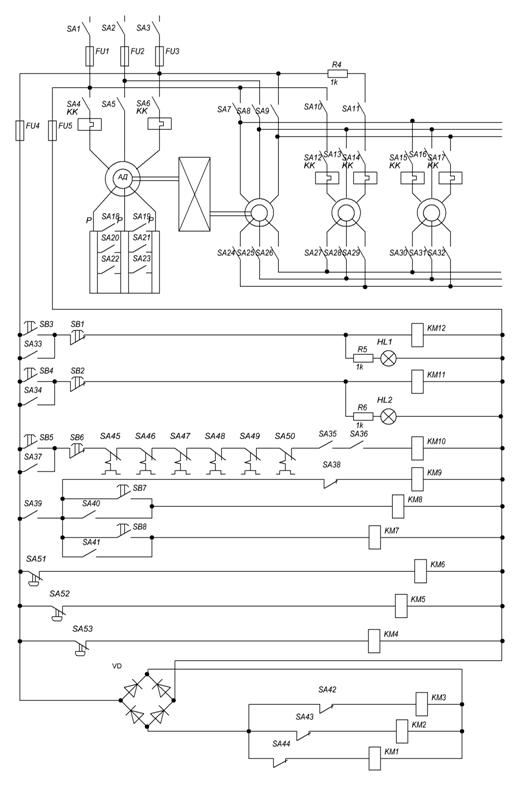

Рисунок 1.2 - Схема електроприводу конвеєрних ліній з погодженим рухом

Релейно-контакторна апаратура, що працює дуже нтенсивно (до 600 включень в годину) вимагає постійного догляду, і має низьку надійність, що наводить до простоїв устаткування.

1.3 Система керування електроприводом стрічкового конвеєра

З аналізу попередніх розділів виходить, що основними засобами регулювання швидкості магістральних конвеєрів при пуску (за умови вживання асинхронних двигунів з фазним ротором) є реостатне регулювання або система асинхронний вентильний каскад. Реостатне регулювання забезпечується вживанням вибухобезпечних рідинних реостатів (ВЖР), або ящиків опору безпечних (ЯСВ). Спосіб відрізняється низькою економічністю, недостатньою експлуатаційною надійністю засобів регулювання. Він не дозволяє підтримувати тривалі рівн малих швидкостей. Розвитком цього способу управління конвеєрними лініями вживання регулювальників тиристорів роторного струму з узагальненою реостатною схемою, включаючи силові ключі тиристорів для шунтування окремих опорів (розробка фірми “Estel Pluss AS” м. Таллінн).

Пристрої призначені для безконтактного плавного пуску асинхронних двигунів з фазним ротором. Основне вживання пристроїв - запуск високовольтних асинхронних двигунів потужністю 200.1600кВт для стрічкових конвеєрів:

транспортування руди на гірничо-збагачувальних комбінатах різного профілю;

транспортування палива на теплових електростанціях;

транспортування сипких вантажів на значн відстані.

Пристрої плавного пуску (УПТ) працюють також в режимі багаторухового приводу з одним ведучим і декількома веденими агрегатами - для особливо довгих конвеєрів. Можлива також тривала робота на зниженій швидкості.

Система частотного управління асинхронним двигуном.

Одна з можливих схем автоматичного управління асинхронним двигуном з короткозамкнутим ротором, керованим за допомогою перетворювача тиристора частоти з автономним інвертором струму, представлена на рис.1.3 У ній силова частина перетворювача поєднується із спрощеною схемою блоку регулювання, що формує необхідний зв'язок між струмом і ковзанням в статичних динамічних режимах. Блок побудований за принципом підлеглого регулювання.

Вхідними сигналами блоку регулювання є: задаюча напруга UЗ визначає частоту автономного інвертора струму (АІТ), напругу негативного зворотного зв'язку по випрямленому струму Ui, що знімається з датчика струму (ДС), і напруга Uω негативному зворотному зв'язку по кутовій швидкості асинхронного двигуна, що знімається з датчика швидкості (ДШ). Блок регулювання складається з чотирьох операційних підсилювачів, виконаних на інтегральних мікросхемах.

Регулювання випрямленого струму (отже, струму статора двигуна) здійснюється за допомогою регулювальника струму (РС), що вплива через систему управління випрямлячем (СУВ) на кут включення тиристорів керованого випрямляча (УВ). Регулювальник струму (РС) зібраний на операційному підсилювач за схемою пі-регулювальника. На його вхід через резистори R10 і R12 подаються сигнали негативного зворотного зв'язку по струму Ui і задаючий сигнал UЗ пропорційний модулю ковзання двигуна. Регулювальник РТ забезпечує в статичних режимах точну відповідність струму статора задаючому сигналу U3T незалежно від вихідної частоти АІТ.

За допомогою регулювальника ковзання (РК) (працю подібно П - регулювальникові швидкості в системі постійного струму) виробляються віднімання із задаючої напруги UЗ сигналу Uω, пропорційного кутовій швидкості ротора, і посилення різницевого сигналу, тобто виробляється сигнал, пропорційний ковзанню двигуна.

Оскільки струм в ланці випрямленої напруги не міняє свого знаку незалежно від режиму роботи двигуна, а ковзання свій знак змінює, то знак задаючої напруги UЗ повинен зберігатися незмінним незалежно від знаку ковзання.

Операція виділення модуля напруги |Uβ| виробляється за допомогою діодів VD7 і VD7 і інвертора знаку, зібраного на підсилювачі (І).

На вході регулювальника частоти (РЧ) виробляється підсумовування сигналів ковзання з виходу РС і кутової швидкості з датчика ДШ, а напруга Uf з виходу РЧ подається на систему управління автономним нвертором (СУІ), що управляє вихідною частотою АІТ. Таким чином, регулювальники струму РС і частоти РЧ підпорядковані регулювальникові ковзання РК, Але вихідний сигнал РС не є задаючим сигналом для регулювальника РЧ, зокрема, тому, що на цього регулювальника вводиться не негативний, а позитивний зворотний зв'язок по кутовій швидкості.

Стабілітрон VD9 призначений для обмеження ковзання (якщо для подачі UЗ на вхід РС не використовується задатчик нтенсивності), а отже, значення струму в перехідних і аварійних режимах.

Параметри регулювальника частоти РЧ вибран так, що із збільшенням навантаження на валу двигуна на робочій ділянці його механічної характеристики частота на виході АІТ залишається постійною унаслідок того, що зменшення сигналу кутової швидкості компенсується відповідним збільшенням сигналу ковзання. Пропорційно збільшенню сигналу ковзання зроста струм двигуна.

Коефіцієнт пропорційності підібраний таким, аби жорсткість механічної характеристики була такою ж, як в природному характеристики двигуна. При подальшому збільшенні моменту навантаження відкривається стабілітрон VD9, після чого ковзання, струм і момент двигуна залишаються постійними, а частота на виході АІТ і кутова швидкість двигуна знижуються, що відповідає вертикальній ділянці механічної характеристики.

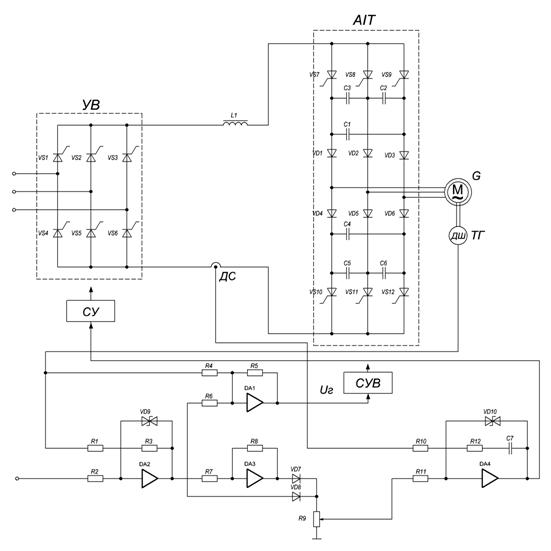

Рисунок 1.3 - Схема автоматичного управління асинхронним двигуном з короткозамкненим ротором, керованим перетворювачем тиристора з автономним інвертором струму.

Аналогічно при подачі стрибком задаючо напруги UЗ з відкривається стабілітрон VD9, і в перший момент напруга Uβ = Uβma ma оскільки ω0 = 0. Із збільшенням кутової швидкості відбувається частотний пуск двигуна при постійному ковзанні і відповідних йому постійних струмі статора і момент двигуна. Після закінчення пуску напруга Uω, що поступа з боку датчика кутової швидкості, стає близьким до задаючого UЗ. Стабілітрон VD9 закривається, і кутова швидкість приводу встановлюється відповідно до задаючого сигналу.

Темп пуску визначається заданими значеннями максимального ковзання, струму і моменту, що розвивається двигуном, а також статичним моментом і не залежить від UЗ.

Гальмування двигуна здійснюється відключенням напруги UЗ. При цьому гальмування відбувається з віддачею енергії в мережу. В цьому випадку відкривається стабілітрон VD9, але вже при ншому знаку сигналу ковзання в порівнянні з пуском, і на вході РЧ сигнал ковзання тепер віднімається з сигналу кутової швидкості, частота на виході ЛІТ зменшується, і двигун переходить в генераторний режим (ковзання стало негативним).

У міру зниження кутової швидкості знижується частота, відбувається частотне гальмування, як і пуск, при незмінних значеннях струму, моменту двигуна і ковзання.

При реверсуванні двигуна (зміна полярності UЗ) спочатку здійснюється гальмування до повної зупинки з подальшим безконтактним перемиканням чергування фаз на виході АІТ, здійснюваним за допомогою системи управління нвертором, після чого двигун розганяється у зворотний бік.

Стабілітрони VD10, встановлені в ланцюз зворотного зв'язку регулювальника струму, обмежують максимальний рівень сигналу управління випрямлячем Uα, тобто максимальні значення ЕДС у випрямному і инверторному режимах його роботи.

Управління тиристора асинхронним двигуном з коротко замкнутим ротором.

Для управління асинхронним двигуном можуть використовуватися тиристори у поєднанні з релейно-контакторними апаратами. Тиристори застосовуються як силові елементи і включаються в ланцюг статора, релейно-контакторные апарати включаються в ланцюг управління.

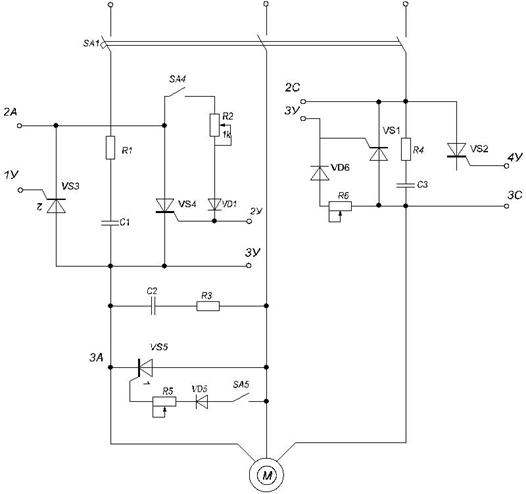

Рисунок 1.4 - а Силовий ланцюг

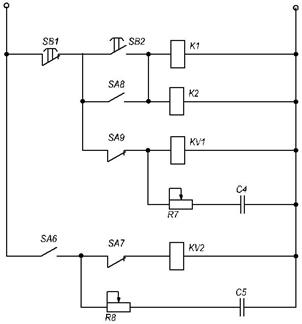

Рисунок 1.4 - б. Ланцюг управління

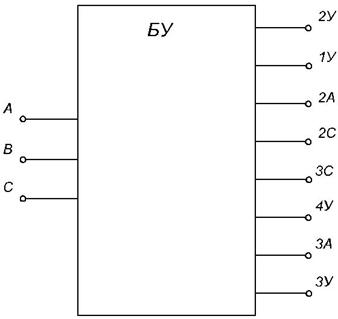

Рисунок 1.4 - в. Блок управління тиристорами

Використовуючи тиристори як силові комутатори, можна на статор при пуску подавати напругу від нуля до номінального значення, обмежувати струми і моменти двигуна, здійснювати ефективне гальмування або кроковий режим роботи. Така схема приведена на рис.1.4

Силова частина схеми складається з групи тиристорів VS1... VS4, включених зустрічно-паралельно у фази А і С. Між фазами А і У включений короткозамикаючий тиристор VS5. Схема складається з силового ланцюга (рис.1.4, а), ланцюги управління (рис.1.4, би) і блоку управління тиристорами - БУ (рис.1.4, в).

Для пуску двигуна включається автоматичний вимикач SA1, натискується кнопка SB2 "Пуск", внаслідок чого включаються контактори К1 і К2. На електроди тиристорів VS1, що управляють... VS4 подаються імпульси, зрушені на 60۫ відносно живлячої напруги. До статора двигуна прикладається знижена напруга, що призводить до зниження пускового струму і пускового моменту.

Розмикаючий контакт КМ1 відключає реле KV1 з витримкою часу, яка визначається резистором R7 і конденсатором С4. Розмикаючими контактами реле KV1 шунтуються відповідні резистори в блоці управління, і на статор подається повна напруга мережі.

Для гальмування натискується кнопка SB1 "Стоп". Схема управління втрачає живлення, відключаються тиристори VS1... VS4. Це наводить до того, що на період гальмування включається реле KV2 за рахунок енергії, запасеної конденсатором С5, і своїми контактами включає тиристори VS2. VS5. Через фази А і В статора проходить постійний струм, який регулюється резисторами R1 і R3. Забезпечується ефективне динамічне гальмування.

1.4 Загальні принципи модернізації. Постановка завдання

Старі релейно-контакторні схеми систем управління електроприводів конвеєрних ліній з погодженим рухом істотно застаріли, оскільки у неї невисока продуктивність і швидкість роботи, точність позиціювання, крім того, за такими схемами повинен вироблятися постійний контроль контактно - релейної групи і працездатності.

Метою дипломного проекту є розробка перетворювача тиристора, що забезпечує живлення обмотки збудження двигуна змінного струму, потужність, що віддається в навантаження Pд = 3 кВт, номінальна випрямлена напруга Udном = 220 В, напруга живлячо мережі Uc = 380 В.

Індуктивність навантаження рівна Ld = 0.25 Гн. Перетворювач повинен забезпечувати мінімальні низькочастотн пульсації випрямленої напруги, а також містити захист від перегріву силових вентилів.

На підставі вище викладеного в дипломному проекті необхідно вирішити наступні завдання:

Провести аналіз існуючих схемо-технічних рішень управління електроприводом конвеєрної лінії;

Розробити структурну і функціональну схеми модернізації системи управління електроприводу конвеєра;

Виконати обгрунтований розрахунок основних вузлів і агрегатів системи управління конвеєрної лінії;

По отриманих теоретичних результатах виконати модельне дослідження в програмному продукті Multisim силової частини електроприводу конвеєрної лінії;

За отриманими теоретичними експериментальними даними зробити висновки за результатами пропоновано модернізації.

2. Спеціальна частина

2.1 Розробка функціонально структурної схеми системи керування конвеєра

Як основний пристрій управління вибираємо керований мостовий перетворювач тиристора. Основним функціональним завданням якого є управління асинхронним електроприводом.

Для забезпечення нормальної роботи системи управління, що розробляється, складемо структурну схему всього комплексу, яка представлена на рис.2.1 Напруга мережі поступає на трансформатор (ТР), де зменшується до необхідного рівня живлення керованого мостового перетворювача тиристора (КМПТ). Унаслідок чого забезпечується обертання асинхронного двигуна (АД), на вал якого закріплений за допомогою механічного зв'язку тахогенератор (ТГ) промовець у вигляді елементу зворотного зв'язку за швидкістю. Отримані сигнали зворотного зв'язку за швидкістю, струму і напрузі через блок зворотних зв'язків (БЗЗ) подається в систему управління (СУ) що дозволяє регулювати роботу КМПТ. Система управління насичується від додаткового джерела живлення (ДЖ).

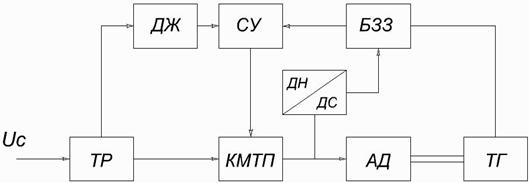

Рисунок 2.1 - Структурна схема системи управління стрічкового конвеєра.

На підставі розробленої структурної схеми рис.2.1 була складена функціональна схема яка представлена на рис.2.2.

Трьохфазна сітьова напруга Uc поступа на трансформатор (ТР) і зменшується до необхідного рівня. Отримана на виході Uтр подається на керований мостовий тиристорний перетворювач (КМТП) який складеться з тиристорного перетворювача (ТП) та автономного інвертора напруги (АІН). Як видно з функціональної схеми рис.2.2 тиристорний перетворювач ТП перетворю трьохвазну синусоїдальну напругу в однофазну постійну. Uтп, яка потім подається до АІН, такий комплекс КМТП дозволяє реалізувати частотне управління виконавчим приводом стрічкового конвеєра. Закони управління КМТП реалізуються за допомогою системи управління (СУ). Вироблені імпульси управління передаються по каналу управління (КУ) до блоку регулювання (БР). Рівень управляючих мпульсів залежить від використаних в системі зворотніх зв’язків як реалізовані на датчиках струму (ДС) та датчиках напруги (ДН) які реалізують зворотній зв'язок по струму та напрузі.

Зміну швидкості обертання привода М з частотою ω зніметься тахогенератором (ТГ) і реалізує зворотній зв'язок по швидкості.

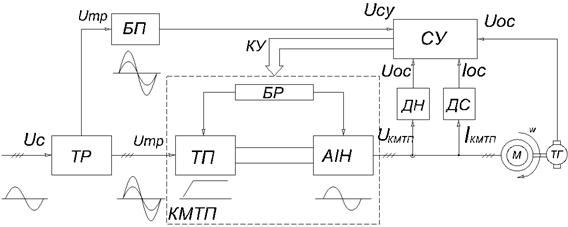

Рисунок 2.2 - Функціональна схема системи управління стрічкового конвеєра.

2.2 Розробка електричної принципово схеми системи керування стрічковим конвеєром

Розроблений пристрій дозволяє регулювати змінну напругу трифазної мережі, навантаження якої сполучене зіркою. Розроблений трифазний регулятор напруги складається з трьох однакових однофазних регулювальників. Кожна фаза працює незалежно від інших. Для регулювальника були використані симетричні тиристори з гальванічною розв'язкою імпульсним трансформатором з коефіцієнтом трансформації 1. Система управління побудована на цифрових мікросхемах і дозволяє змінювати напругу на навантаженні в межах 50 - 220 В. Регулятор розрахований на струм навантаження 20 А.

Розглянемо принцип дії системи управління (рис 2.3), яка побудована на цифрових мікросхемах.

У регулювальнику використаний імпульсний метод регулювання комутуючими елементами - симетричними тиристорами. Час фазового регулювання визначає число розрядів в лічильнику вузла управління і період мережево напруги.

Цифровий код регулювання з виходу DD5 поступа на вхід трьох однакових за схемою вузлів управління - каналів А, В і С. Фазова нформація, необхідна для роботи кожного каналу, поступає від трифазної мереж живлення навантаження. Кожен канал виробляє сигнал управління своїм симістором. Для живлення ланцюгів каналів служить окреме джерело стабілізованої напруги 5 В

Синусоїдальна фазна напруга через резистор R1 поступає до вузла синхронізації, виконаному на здвоєному оптроні U1. При позитивній півхвилі струм протікає через світлодіод оптрона U1.1 і транзистор цього оптрона відкритий, тому на входах логічного елементу DD1.1 низький рівень сигналу. При негативній півхвилі відкритий транзистор оптрона U1.2 і на входах елементу DD1.1 також низький рівень.

Але в моменти, коли мережева напруга переходить через нуль, обидва світлодіода вимкнені, транзистори оптронів закриті, а на входах елементу DD1.1 на короткі відрізки часу з'являється рівень логічної одиниці. На виході цього елементу формуються прямокутні синхроімпульси в моменти, коли фазна мережева напруга дорівнює нулю.

Синхроімпульси поступають одночасно на вхід дозволу запису РЕ лічильника DD2, на один з входів RS-триггера, зібраного на елементах DD3.1, DD3.2, і на вхід генератора імпульсів, що управляє (на один з входів елементу DD1.3). Коли на вхід РЕ лічильника DD2 приходить напруга низького рівня, то код, зафіксований раніше по паралельних входах D1, - D4 лічильника, завантажується в нього незалежно від сигналів на тактових входах, тобто операція паралельного завантаження асинхронна.

У вихідному положенні на виход ≥15лічильника високий рівень. Якщо рахунок досяг максимуму, то з приходом наступного негативного тактового перепаду на вхід +1 лічильника на його виход з'явиться рівень логічного нуля. Таким чином, на входи RS-триггера DD3.1, DD3.2 поступають імпульси низького рівня: синхроімпульс з логічного елементу DD1.1 вихідний імпульс лічильника DD2, зміщений по відношенню до синхроімпульса на якийсь час, визначуване цифровим кодом на паралельних входах D1 - D4 лічильника.

На виході RS-триггера з'являється сигнал високого рівня, що вирішує проходження імпульсів генератора на вихід елементу збігу DD4.1 Цей елемент формує пачки коротких імпульсів, які через імпульсний трансформатор Т1 поступають на перехід симістора каналу, що управляє, відкривають його. Імпульсний трансформатор дозволяє гальванічно розв'язати ланцюги каналу від мережі.

Генератор імпульсів виконаний на логічних елементах DD1.2 - DD1.4 Частоту fг імпульсів генератора вибирають відповідно до залежності:

 (2.1)

де Fc - частота живлячо мережі, Гц;

n - число розрядів лічильника.

Налагодження регулювальника потужності поляга в установці необхідної частоти генератора.

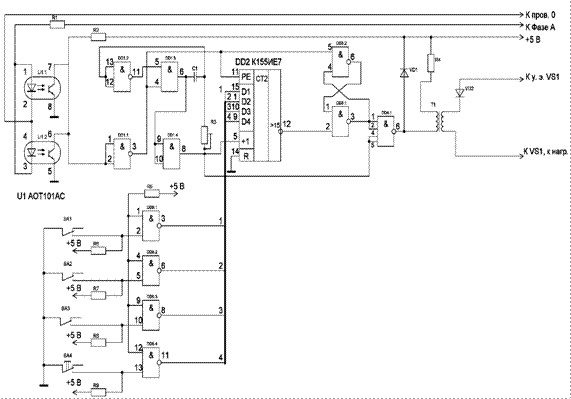

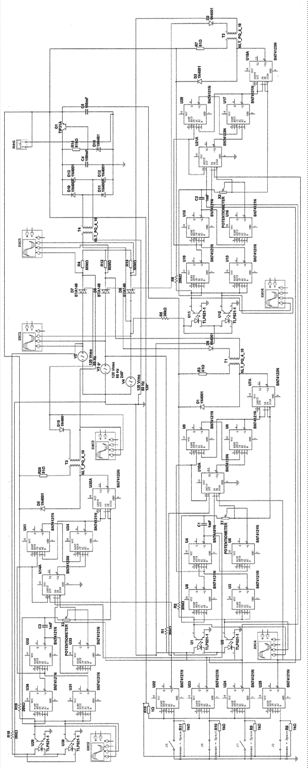

Рисунок 2.3 - Схема системи управління

2.3 Розрахунок тиристорного регулятора

Трифазний регулятора складається з трьох однакових однофазних регулювальників, кожен з яких працює незалежно від інших. Розрахунок регулятора зводиться до вибору тиристорів по граничних експлуатаційних параметрах, а також розрахунку необхідних кутів управління.

У схемі, що розраховується, симетричн тиристори повинні задовольняти наступним параметрам:

максимальний прямий струм - 20 А;

максимальна зворотна напруга - 310 В;

максимальна напруга в прямому напрямі - 310 Ст

З [5] вибираємо симетричний тиристор ТС2-25-4, для якого:

імпульсна напруга у відкритому стані - 2 В;

відмикаюча імпульсна напруга - 3,5 В;

відмикаючий імпульсний струм управління - 150 мА;

максимально допустима постійна напруга в закритому стані - 100 - 1100В;

критична швидкість наростання напруги в закритому стані - 50 - 500В/мкс;

максимально допустимий середній струм у відкритому стані - 25 А;

максимально допустимий струм, що діє, у відкритому стані - 50 А.

З [1] по графіку визначаємо значення кутів управління. При напрузі 50 В кут управління α=150°; при напрузі 220 В - α=0°.

Розрахунок системи управління.

На вхід системи управління поступає напруга синхронізації від мережі живлення через обмежувальний резистор R1. Амплітуда напруги синхронізації. Розрахуємо опір обмежувального резистора R1

 (2.2)

де Iпр - постійний прямий струм через діод;

Uмережі - напруга мережі.

У пристрої синхронізації застосовується здвоєний оптрон АОТ101АС, [7] для якого:

максимально допустима напруга ізоляції Uиз - 1500 В;

максимально допустимий постійний прямий струм через діод Iпр - 20 мА;

максимально комутована напруга Uком - 15 В;

максимальне падіння напруги Uпр - 1,6 В;

опір ізоляції Rиз - 100 ГОм.

 (2.3)

Розрахуємо розсіювану потужність на резистор R1

 (2.4)

З ряду Е24 вибираємо резистор опором 36 кОм марки МЛТ-2. [4]

Розрахуємо опір резистора R2

 (2.5)

де Uжив - напруга живлення Uжив=5 В;

Uке - напруга колектор-емітер;

Ik - струм колектора;

 (2.6)

Розрахуємо розсіювану потужність на резистор R2

 (2.7)

З ряду Е24 вибираємо резистор опором 20 кОм марки МЛТ-0,125. [4]

Розрахуємо необхідну частоту дотримання мпульсів тактового генератора по формулі:

 (2.8)

де fг - частота тактового генератора;

Fc - частота мережі 50 Гц;

n - кількість розрядів n=4;

 (2.9)

Розрахуємо частотозадаючі елементи R3 і C1

. (2.10)

Виберемо опір резистора R3=220 Ом, розрахуємо ємкість конденсатора C1

. (2.11)

Резистор R3 вибираємо марки СП3-1б, а конденсатор вибираємо марки К73-17 номінал ємкості 1 мкФ. [4]

Резистори R5 - R9 задають рівень логічно одиниці на логічному елементі DD5. Опір цих резисторів вибираємо 1 кОм.

Виберемо діод VD1 для якого повинно виконаються така умова, де

 (2.12)

З [4] вибираємо діод КД503А для якого:

максимально допустимий імпульсний струм - 200 мА;

максимально допустимий постійний або середній прямий струм - 20 мА;

імпульсна пряма напруга - 2,5 В;

максимально допустима імпульсна або постійна зворотна напруга - 30 В;

час зворотного відновлення діода - 0,01 мкс.

Розрахуємо опір резистора R4

 (2.13)

Розрахуємо розсіювану потужність на резистор R4

 (2.14)

Вибираємо резистор з ряду Е24 опором 51 Ом, марки МЛТ-0,5. [4]

З [4] вибираємо діод VD2 з таких міркувань, що він повинен витримувати максимальний відмикаючий струм і максимальну напругу управління для даного вибраного симетричного тиристора. Діод VD2 вибираємо КД103А для якого:

максимально допустимий постійний прямий струм - 0,1 А;

максимально допустима постійна зворотна напруга - 50 В;

постійна пряма напруга - 1 Ст.

Розрахунок джерела живлення системи управління.

Живлення системи управління здійснюється від джерела живлення +5В. Струм вжитку системи управління від джерела живлення близько 100 мА.

Розрахуємо необхідну для роботи стабілізатора вхідну напругу Uвип при заданій вихідній напрузі:

 (2.15)

Розрахуємо максимально розсіювану транзистором потужність:

 (2.16)

Вибираємо регулюючий транзистор. Його гранично допустима розсіювана потужність має бути більше значення Pmax, гранична допустима напруга між емітером і колектором - більше Uвип, а максимально допустимий струм колектора більше IH. Вибираємо транзистор КТ815Б для якого: h21e=40; Uke=40В; Ik max=1,5 A. [4]

Розрахуємо максимальний струм бази регулюючого транзистора:

. (2.17)

Вибираємо відповідний стабілітрон. Його напруга стабілізації має дорівнювати вихідній напрузі стабілізатора, а значення максимального струму стабілізації перевищувати максимальний струм бази. Вибираємо стабілітрон КС156А для якого: h21e=40; Uke=40В; Ik max=1,5 A. [4]

Розрахуємо опір резистора R18

 (2.18)

Розрахуємо потужність розсіяння резистора R18

 (2.19)

З [4] вибираємо резистор R18=510 Ом, марки МЛТ-0,25.

Визначаємо змінну напругу, яка має бути на вторинній обмотці мережевого трансформатора:

 (2.20)

По струму навантаження визначуваний максимальний струм, поточний через кожен діод випрямного моста:

 (2.21)

Визначимо зворотну напругу, яка буде прикладено до кожного діода випрямляча:

 (2.22)

З [4] вибираємо діоди КД208Б для яких:

максимально допустимий постійний прямий струм - 0,5 А;

максимально допустима постійна зворотна напруга - 600 В;

постійна пряма напруга - 1,0 Ст

Розрахуємо ємкість конденсатора фільтру:

. (2.23)

Вибираємо конденсатор С4 - 100 мкФ х 16 В, марки К50-35, конденсатор С5 - 100 мкФ х 16 В, марки К50-35. [4]

З [6] виберемо трансформатор Тр1 марки ТВП 231 - 127/220 - 50 для якого:

номінальна потужність - 9 Вт;

струм первинної обмотки - 0,016 А;

напруга на вторинній обмотці - 10 В;

номінальний струм вторинної обмотки - 0,3 А.

Вибір мережевого фільтру.

Трифазний мережевий фільтр можна використовувати марки HLV-110-380/30 для якого:

частота живлячої мережі - 50 - 63 Гц;

напруга живлення - трифазне 380 В;

номінальний струм навантаження - 30 А на кожну фазу.

Також мережевий фільтр можна реалізувати з трьох однофазних мережевих фільтрів з тими параметрами, що і в попередньому мережевому фільтрі. Для реалізації мережевого фільтру будуть використовані три однофазні мережеві фільтри з такими параметрами:

номінальний струм навантаження на одну фазу - 25 А;

частота живлячої мережі - 50 Гц;

фазна напруга - 220 Ст

Три однофазні фільтри сполучаємо зіркою отримаємо мережевий трифазний фільтр.

2.4 Модельне дослідження розроблено системи керування

Для підтвердження проведених теоретичних розрахунків у дипломному проекті виконано модельне дослідження роботи трьохфазного тиристорного регулятора. При інтерактивному моделюванні був вибраний програмний продукт MULTISIM, реалізована модель дослідження представлена на рис.2.4 Особливістю дослідження моделі являться те що після збірки схеми були вибран контрольні точки вимірювання форми та рівня сигналу.

На панелі осцилографа, підключеного до джерела живлення, були встановлені представлені параметри вимірювання: для шкали напруги фази А - 100 V/Div, без змішення; для шкали напруги фази В - 100 V/Div, без змішення; для шкали напруги фази С - 100 V/Div, без змішення; для шкали часу - 5 ms/Div, без затримки. Фази А, В та С змішенні одна від одної на 120 градусів, що і видно з рис. 2.5.

Результати у виді осцилограм модельного дослідження приведені на рис.2.5 - 2.8.

Рисунок 2.4 - Модель системи керування

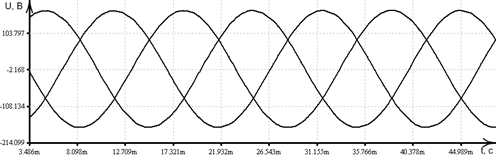

Рисунок 2.5 - Осцилограма напруги живлення

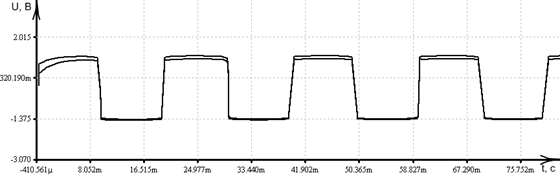

Рисунок 2.6 - Осцилограма сигналу що знятий після оптрона

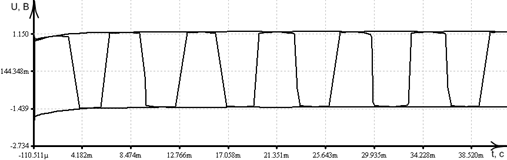

Рисунок 2.7 - Осцилограма сигналу керування що подасться на тиристори

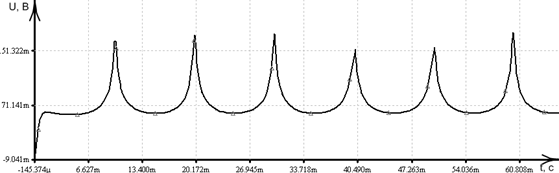

Рисунок 2.8 - Осцилограма напруги на двигуні

3. Технологічна частина

3.1 Монтаж і експлуатація конвеєрних ліній

Приступаючи до установки конвеєра, необхідно перевірити технічний стан всіх вузлів машини. Потім колеса конвеєра встановлюють на дерев'яні підкладки. Рама має бути змонтована так, щоб ос коліс знаходилися в горизонтальному положенні. Положення коліс перевіряють, користуючись рівнем.

Після установки рами приступають до натягування стрічки, монтажу електродвигуна і воронки. На закінчення монтажних робіт підводять електричну енергію і включають електродвигун.

Стаціонарні конвеєри поступають на місце експлуатації в розібраному вигляді і їх вмонтовують на легких фундаментах, естакадах і в галереях.

На підприємствах будівельної індустрії довжина похилих галерей може досягати 90м. такі установки вмонтовують спеціальн бригади. Машиністам транспортуючих машин доводиться брати участь в монтажі легших стаціонарних конвеєрів.

Нормальна робота стрічкового конвеєра багато в чому залежить від якості виконання монтажу. Перекоси, допущені при монтажі, не дають можливості відрегулювати конвеєр і під час експлуатації його часто зупиняють для наладки.

Зазвичай монтаж стаціонарного конвеєра починають з конструкції, що несе, супроводжуючи роботу ретельним вивірянням. Вивірену конструкцію тимчасово закріплюють розпірками. На вивіреній і закріпленій металевій конструкції розмічають отвори під роликові опори. Просвердливши отвори, приступають до монтажу роликових опор. Проте цьому повинна передувати ретельна перевірка роликових опор. Слід мати на увазі, що осьова гра роликів недопустима.

Роликові опори збирають в наступному порядку: спочатку вмонтовують нижні ролики і укладають балки з кронштейнами для верхніх опор. Після того, як ролик буде вставлений в гніздо кронштейна, його перевіряють по косинцю затягують болти кріплення. Взаємне положення роликів вивіряють за допомогою натягнутого шнура. Вертикальне положення роликів регулюють прокладками.

Підшипники приводного барабана встановлюють на металеву конструкцію конвеєра і ретельно закріплюють. Барабан вивіряють встановлюють в нормальне положення шляхом зміни кількості прокладок під підшипники.

Відповідно до положення валу приводного барабана вмонтовують вузол електродвигун - редуктор.

Після виконання монтажних операцій, пов'язаних з установкою приводного барабана і електродвигуна з редуктором, необхідно виконати обкатку цього вузла і усунути відмічені дефекти.

Потім переходять до установки натяжної станції. Підшипники натяжної станції закріплюють болтами, не затягуючи гайок. На закінчення необхідний перевірити паралельність гвинтових натяжок, а також горизонтальність барабана. Лише після цього остаточно затягують гайки кріплення підшипників.

Нормально змонтовані, приводний і натяжний барабани легко обертаються від руки.

Завершальною роботою по монтажу конвеєра установка стрічки. Для цього необхідно рулон стрічки за допомогою вставленої в нього осі (відрізання валу або труби) обперти на козли або підвісити до балок естакади. Рулон встановлюють по осі конвеєра попереду, позаду або над ним, залежно від умов, з таким розрахунком, аби товще гумове обкладання служило згодом робочою поверхнею.

Зовнішній кінець стрічки стропують канатом, рулон стрічки розкочують уздовж машини. Якщо до моменту розкочування стрічки вже проведений монтаж електроживильної мережі, приводний барабан конвеєра може використаний як шпиль. Для цього на приводний барабан намотують 3-4 витки каната, натягують його і, включивши привід, підтягують стрічку.

Стрічку слід натягувати так, щоб стик для оброблення потрапляв на верхню гілку конвеєра.

Експлуатація стрічкових конвеєрів.

Стрічкові конвеєри при правильній експлуатац надійним виглядом транспорту і виходять з буд лише при використанні їх не за призначенням або при порушенні правил експлуатації.

Стрічковий конвеєр до початку експлуатації ма бути ретельно оглянутий і випробуваний на холостому ходу.

В процесі огляду, пробного запуску і впродовж всієї роботи машини необхідно ретельно стежити за мірою натягнення стрічки. Стрічку не можна надмірно натягувати, оскільки це збільшує витрату потужності, ослабля стик і робить стрічку дуже чутливою до неточної установки роликових опор. Слабке натягнення також недопустимо, оскільки збільшує її провисання, наводить до розсипу вантажу, що транспортується, і утрудняє регулювання.

Натягнення стрічки можна при деякому досвід перевірити по величині прогину від натиску на неї рукою і по величин провисання навантаженої стрічки між роликами. Підвищене провисання стрічки між роликовими опорами є наслідком збільшеного кроку цих опор, недостатнього натягнення стрічки або підвищення навантаження на стрічку.

Для нормального натягнення конвеєрної стрічки необхідно підтягнути натяжний пристрій, а також перевірити крок роликів.

При перевірці конвеєра необхідно простежити за тим, аби стрічка переміщалася прямо, без зсуву убік і без тієї, що пробуксувала. Щоб уникнути тієї, що пробуксувала стрічки і псування її внутрішньої поверхн барабан треба очищати від налипаючих часток матеріалу, що транспортувався. Сліду також періодично очищати від налипаючих часток ролики і міжстрічкові перекриття. Погане очищення роликів і стрічки може бути причиною простоїв і аварій машини.

Якщо стрічка неправильно набігає на барабан, то необхідно ослабити гайки кріплення двох-трьох роликових опор в приводного барабана з боку набігання стрічки і ударом молотка подати вперед краї цих роликів. При подачі одного краю роликової опори вперед другий край подається назад.

В тому випадку, якщо виявлений перекіс стрічки в середній частині конвеєра, то стрічку регулюють на ділянці в початку сходу стрічки; для цього треба обернути декілька роликових опор у бік руху з боку натягнення.

Якщо ж стрічка неправильно набігає на натяжний барабан, то її регулюють двома-трьома нижніми роликовими опорами, розташованими безпосередньо в натяжного барабана.

Перед експлуатацією слід переконатися в тому, що натяжний барабан, ролики, що несуть і підтримують, легко обертаються. Для нормальної експлуатації конвеєра матеріал необхідно подавати рівномірно і в кількості, відповідній продуктивності машини. Матеріал на стрічці повинен матися в своєму розпорядженні рівним шаром, стрічку слід завантажувати рівномірно, але без перевантаження, в результаті якого матеріал зсипається з країв.

У зимових умовах для поліпшення зчеплення стрічки з провідним барабаном на нього доцільно наклеювати шматок конвеєрно стрічки.

При температурі нижче 30° барабан може не мати необхідного зчеплення з конвеєрною стрічкою. В цьому випадку можна підвищити зчеплення, підкидаючи на барабан, що обертається, дрібно роздроблений бітум. Будучи досить твердим при низькій температурі, бітум грає роль фрикційного матеріалу. Проте його твердість не настільки велика, аби пошкодити стрічку.

При подачі вологих теплих матеріалів в зимових умовах конвеєрна стрічка може обледеніти, і матеріал скачується з неї навіть при невеликому нахилі конвеєра. Надійним засобом боротьби з обмерзанням окроплення її розчином хлористого кальцію.

Після закінчення роботи конвеєра електродвигун слід вимкнути; перед цим треба переконатися, що весь матеріал зійшов із стрічки; потім електродвигун і всі підшипники оглядають. Стрічку після закінчення роботи закривають брезентовим чохлом з тим, аби оберегти її від шкідливого впливу дощу, сонця, сніги і т.п.

Одній з важливих робіт, що забезпечують дотримання правил техніки безпеки при роботі конвеєра, є перевірка гальма. Довжину стопорної стрічки вибирають з врахуванням тривалості гальмування і тим самим з врахуванням величини зворотного ходу конвеєра, що допускається в межах 50-100мм.

На кінці стопорної стрічки гальма слід робити фаску, що забезпечує затягування її між барабаном і неодруженою гілкою стрічки. Треба стежити за тим, аби кінець стопорної стрічки завжди був направлений у бік барабана, примикав до нього і не вивертався в протилежну від барабана сторону.

В процесі експлуатації конвеєра необхідно замінювати зношену стрічку, а також сполучати її кінці.

Заміна зношеною є певними труднощами. Це операція може бути полегшена шляхом використання тягового зусилля, переданого старою стрічкою. Для цього стару стрічку розрізають і тимчасово сполучають з кінцем нової стрічки так, щоб кінець нової стрічки був зверху провідного кінця старо стрічки, а ведений кінець старої стрічки був укладений зверху нової стрічки приєднаний до неї.

Після того, як при працюючому приводному барабані нова стрічка обійде весь периметр конвеєра, стара стрічка виявиться зверху новою і може бути змотана в рулон при обертанні приводу, а кінц заздалегідь натягнутої стрічки сполучають між собою.

З'єднання (стики) стрічок бувають двох видів: нероз'ємн роз'ємні.

Нероз'ємні з'єднання можуть бути виконан декількома способами: гарячою вулканізацією, використанням клеїв типа БФ, клепкою зшиванням сиром'ятними ременями.

Для здобуття нероз'ємного з'єднання кінц конвеєрної стрічки можна з'єднати внахлестку або встик.

Сполучаючи кінці бавовняної прогумовано стрічки внахлестку, їх обрізують під прямим кутом до бічної поверхні стрічки, потім під кутом 30-45о. Зріз під кутом 30о робить при відношенні товщина стрічки до діаметру барабана, більшому 1: 80, а під кутом 45о - меншим або рівнішим. На кінцях її нарізують рівні по числу прокладок.

З поверхні рівнів особистим напилком обпилюють гуму до тканини, потім промивають тканину бензином. Після випару бензину приступають до склеювання, для чого застосовують одну частину ремонтного клею вулканізац 1, розчиненого в чотирьох частинах бензину.

Розчин клею наносять на рівні за допомогою кисті тонким рівномірним шаром, втираючи його в тканину; нанесеному розчину дають висохнути до такої міри, аби він не прилипав до пальців, і повторюють цю операцію три-чотири рази. Потім послідовно накладають рівні одну на іншу так, щоб між торцями рівнів був зазор в 1мм, який додає гнучкість місцю склеювання. Склеюван поверхні рівнів повинні щільно прилягати одна до іншої; для цього їх зверху прокатують роликом. Потім місце склеювання затискають між двома пластинами, нагрітими до 100-120о, і таким чином витримують добу.

Роз'ємні з'єднання можуть бути гачкові, петлеві, скобові і планкові.

Гачкове з'єднання виконують із сталевих дужок, що встановлюються на краях стику, і сталевого закладного стержня або сталевого каната, що сполучає гачки.

Аналогічні з'єднання із зубчастими скобами.

При гачкових з'єднаннях зубчастими скобами навантаження в стику передається по всій ширині, а стик володіє достатньою гнучкістю в поперечному напрямі.

Петлеві з'єднання складаються з шарнірів, прикріплених до країв стрічки і сполучаються стержнями. Для плоских стрічок довжина петлі декілька менше ширини стрічки.

Цей тип з'єднань не забезпечує рівномірно передачі навантаження по всій ширині стрічки; оскільки частина ширини стрічки в стику не бере участь в безпосередній передачі навантаження, а із-за частих ударів стику по роликах і барабанах руйнується стик стрічки і швидко зношуються роликові опори і їх підшипники.

Розглянуті з'єднання стиків доцільно застосовувати для стрічок конвеєрів розрахованих на нетривалий термін експлуатації. Міцність таких стиків значно нижча за міцність стику, виконаного гарячою вулканізацією.

В процесі експлуатації конвеєра необхідно замінювати зношену стрічку, а також сполучати її кінці.

Основні несправності стрічкових конвеєрів, причини і способи усунення приведені в таблиці 2.

Таблиця - 2. Несправності стрічкових конвеєрів способи їх усунення.

4. Організація виробництва

4.1Організація праці трудового колективу

Сучасному виробництву властиве відособлення окремих процесів і робіт, що дозволяє спеціалізувати знаряддя прац працівників, скорочувати виробничий цикл, підвищувати продуктивність праці. З ншого боку, праця тих, що всіх працюють на підприємствах є працею колективною. Його результати залежать від того, в якій мірі забезпечено дотримання необхідних кількісних і якісних пропорцій в розподілі праці по окремих ланках виробництва і робочих місцях, кооперація праці окремих виконавців і первинних виробничих колективів.

Відособлення окремих процесів і робіт передбачає, в першу чергу, розподіл праці. Під розподілом праці на підприємстві, розуміється розмежування діяльності працюючих в процесі спільно праці, їх спеціалізація на виконанні певної частини спільної роботи.

У міру розвитку техніки і технології виробнич процеси ускладнюються, що викликає розвиток і поглиблення розподілу праці на підприємствах. Це пов'язано з тим, що форми розподілу праці істотно впливають на спеціалізацію, планування і оснащення робочих місць, їх обслуговування, методи і прийоми праці, його нормування. Шляхом раціоналізації форм розділення кооперації праці, забезпечується повне і рівномірне завантаження виконавців, координація і синхронність їх роботи.

Значення організації трудового колективу, як з економічного, так і з соціального боку, надзвичайно велике. Завдяки ньому, трудові процеси, що все ускладнюються, розпадаються на менш складні елементи, що виконуються певними професійними і кваліфікаційними групами працівників. Це, з одного боку, підвищує майстерність і трудові навики виконавців і скорочує терміни х професійної підготовки, а з іншої - за рахунок відособлення і відносного спрощення окремих операцій створює основу для механізації і автоматизації виконання операцій, що багато разів підвищує продуктивність праці.

Внутрішньовиробничий розподіл праці полягає у виділенні різних видів робіт, що є частковими виробничими процесами, закріпленням їх за певними працівниками з метою підвищення продуктивності прац на основі прискорення засвоєння робітниками|робітник-трелювальниками| трудових навиків|навичок|, спеціалізац знарядь праці і робочих місць, паралельності виконання операцій. Число часткових процесів (видів робіт) визначається організаційно-технічними особливостями підприємства. Розподіли праці на підприємстві одночасно виробляються|справляють| в наступних|слідуючих| основних формах:

технологічне;

функціональне;

професійне;

кваліфікаційне.

Технологічний розподіл праці здійснюється на основі розчленовування процесу виробництва на стадії (заготівельну, оброблювальну, складальну), переділи, фази, часткові технологічні процеси операції. В рамках технологічного розподілу праці стосовно окремих видів робіт, залежно від міри диференціації трудових процесів розрізняється післяопераційне, наочне і розподіл праці.

Післяопераційний розподіл праці передбачає розподіл і закріплення операцій технологічного процесу за окремими працівниками, розставляння тих, що працюють, що забезпечує їх раціональну зайнятість і оптимальне завантаження устаткування.

Це досягається поглибленням спеціалізац працівників, що сприяє високому рівню продуктивності праці, формуванню стійкого динамічного стереотипу виконання трудових прийомів, застосуванню спеціалізованого оснащення і інструменту, механізації трудових процесів.

Предметний розподіл праці передбачає закріплення за конкретним виконавцем комплексу робіт, що дозволяють повністю виготовити виріб. Наприклад, збірка електровимикача, електророзетки.

Подетальний розподіл передбачає закріплення за виконавцем. виготовлення закінченої частини виробу або деталі.

Технологічний кордон розподілу прац визначається існуючою технологією, яка ділить виробничий процес на операції. Нижчим кордоном формування вмісту операц трудовий прийом, що полягає не менше чим з трьох трудових дій, безперервно слідуючих один за одним і що мають конкретне цільове призначення. Верхнім кордоном розподілу праці буде виготовлення на одному робочому місці всього виробу цілком.

Міжцехова кооперація пов'язана з розділенням|поділом,розподілом| виробничого процесу між цехами і полягає в участі колективів цехів загалом для підприємства процесі праці по виготовленню продукції.

Внутрішньоцехова кооперація полягає у взаємодії окремих структурних підрозділів цехів (ділянок, потокових ліній).

Внутрішньодільнична кооперація полягає у взаємодії окремих працівників в процесі спільної праці, або організації колективної праці робітників, об'єднаних в бригади.

Кооперація праці лімітується, головним чином, організаційними і економічними кордонами. Організаційний кордон кооперац праці визначається тим, що з одного боку не можна об'єднати для виконання будь-якої роботи менше двох чоловік, а з іншої - існує норма керованості, перевищення якої призводить до неузгодженост дій і значних втрат робочого часу. Економічний кордон кооперації праці визначається можливістю максимального зниження витрат живої і матеріалізованої праці на одиницю продукції, що випускається.

Завдання полягає в тому, аби розумно розчленувати всю сукупність операцій виробничого процесу, визначити оптимальний їх набір для кожного робочого місця, відповідно розставити виконавців і встановити найкращий взаємозв'язок між ними шляхом раціональної кооперації їх праці. Правильне вирішення перерахованих завдань дозволяє ефективніше використовувати живу і матеріалізовану працю, істотно скоротити втрати робочого часу і простої устаткування, підвищити ефективність виробництва.

Найбільш тісна кооперація членів трудового колективу досягається при бригадній формі організації праці. Виробнича бригада первинним трудовим колективом робочих однакових або різних професій, спеціальностей, кваліфікації, що спільно виконують єдине виробниче завдання об'єднаних загальною економічною оцінкою результатів своєї праці. Об'єктивною передумовою такого об'єднання служать організаційно-технічні умови виробництва, тобто такі умови, коли поза бригадною формою ведення виробничого процесу або неможливо, або неефективно.

Кооперація праці усередині бригад, яка базується не на формальному розташуванні працівників по робочих місцях майстром або начальником ділянки, а на участі самих робітників в даному процесі, сприя формуванню позитивного соціального клімату в колективі. Крім того, в первинних колективах легше вирішуються внутрішні проблеми і конфліктні ситуації.

При ухваленні рішення про організацію бригад, слід мати на увазі, що вони найбільш ефективні в наступних випадках:

якщо певна закінчена частина технологічного процесу не може бути виконана одним виконавцем і вимагає паралельної роботи групи робітників;

якщо група робочих місць зв'язана загальним ритмом роботи (наприклад, на потокових лініях і складальних конвеєрах);

при обслуговуванні крупних агрегатів автоматичних ліній, гнучких виробничих систем (ГПС);

при виконанні ремонтних і монтажних робіт, що вимагають одночасної участі декількох виконавців;

В даний час на підприємствах набули поширення бригади наступних форм: спеціалізовані змінні і крізні, комплексні змінні і крізні.

Спеціалізовані бригади організовуються з робітників однієї професії або спеціальності для виконання однорідних технологічних операцій, найчастіше для слюсарно-складальних, монтажних, налагоджувальних, вантажо-розватажувальних операцій. Їх перевага в порівнянні з індивідуальною організацією праці поляга в тому, що в цих колективах скорочуються внутрішньозмінні втрати робочого часу дорогою, більш організованого забезпечення інструментом, пристосуваннями, заготовками, органічного поєднання висококваліфікованих робітників з робітниками нижчою кваліфікацією, обміну досвідом і посилення дисципліни праці.

Комплексні бригади організовують з робочих різних професій і спеціальностей для виконання комплексу технологічно різнорідних, але взаємозв'язаних робіт. Перевагою таких бригад є можливість оптимальної кооперації праці основних і допоміжних робітників, вживання принципу поєднання професій і спеціальностей, гнучкості у вирішенні питань розташування робітників. Тому вони створюються при обслуговуванні складних агрегатів, на потокових лініях і наочно-замкнутих ділянках.

Спеціалізовані і комплексні бригади можуть бути змінними, об'єднуючими робітників однієї зміни, і крізними (добовими), включаючими робітників, зайнятих в декількох змінах. Досвід роботи змінних спеціалізованих і комплексних бригад, тобто бригад, які діють лише протягом зміни і потім поступаються робочим місцем іншій бригаді, свідчить про можливість неповного завантаження устаткування і неритмічної роботи. Це, як правило, пов'язано з необхідністю передачі зміни. Наприклад, при обробц деталей значної трудомісткості і на операціях з великим часом наладки устаткування, коли верстатник, що не встиг до кінця зміни обробити деталь, знімає її з верстата, а змінник встановлює на верстат іншу деталь, втрати вельми істотні. Організація крізних бригад з передачею зміни "на ходу", сприяє скороченню втрат робочого часу робітників, простоїв устаткування, підвищує колективну відповідальність і матеріальну зацікавленість в кінцевих результатах праці.

Не завжди вдається укомплектувати бригаду в точній відповідності з об'ємами робіт по окремих спеціальностях, оскільки вони значно міняються з часом. Тому практикується часткове завантаження окремих членів бригади роботою по іншій спеціальності, тобто часткове або повне поєднання професій. Повна взаємозамінюваність між членами бригади досягається тоді, коли кожен член бригади освоює всі операції, що входять в даний технологічний процес.

Міра розподілу праці, об'єм поєднуваних по нших професіях, спеціальностям робіт дозволяють виділити бригади:

з повним розподілом праці, де кожен робітник виконує лише свою операцію;

з частковим розподілом праці, де окрем працівники періодично виконують роботи, не відповідні їх основній спеціальності;

з повною взаємозамінюваністю, де кожен член бригади освоює операції, що входять в частину виробничого процесу, закріпленого за бригадою.

Впровадження бригадної форми організації прац вимагає попередньої роботи, що полягає в ретельному вивченні виробничих умов характеру виробничих зв'язків. При цьому формування і функціонування бригад повинні грунтуватися на наступних принципах:

технологічна або наочно-замкнута спеціалізація бригади із закріпленням за нею операцій, номенклатури деталей і вузлів;

закріплення за бригадою певної виробничо площі, устаткування і т.д.;

доведення до бригади виробничого завдання, що відображає кінцеві результати колективної праці, на яке орієнтовані економічний показник і система організації оплати і стимулювання праці.

Вказаних принципи можуть бути реалізован щонайкраще, якщо при організації бригад розробляється організаційний проект, в якому знаходять рішення питання регламентації праці і його оплати, оптимізац чисельності, планерування, обліку і госпрозрахунку.

Поєднання професій викликане механізацією автоматизацією виробничих процесів, що призводять до збільшення долі вільного часу у робітників. Воно дозволяє вирішити важливе для суспільства соціальне завдання - підвищити змістовність і привабливість праці, понизити його монотонність, підвищити професійний рівень робітників. У загальному вигляді, поєднання професій є виконанням одним робітником функцій робіт, що відносяться до різних професій. Воно може бути повним, якщо робітник виконує всі трудові функції робітника іншої спеціальності і частковим, якщо робітникові передається лише частина функцій, що виконуються робітниками інших спеціальностей, професії. В результаті скорочується загальна чисельність робітників, зростає продуктивність їх праці.

Поєднання професій і розширення на цій основ виробничого профілю робітників можливо шляхом опанування робочих суміжних других професій. Під суміжною розуміється професія, для якої характерн технологічна або організаційна спільність з основною професією, а також виконання функції суміжних професій на робочому місці основної професії. Освоєння других професій - це такий вигляд поєднання, при якому трудові функц по другій професії не мають загальних ознак з функціями по основній професії.

Основними умовами, при яких можливо економічно виправдано поєднання професій, є:

неповна зайнятість робітника по основній професії, обумовлена технологією виробництва або вживаним устаткуванням;

спільність змістовності праці працівників, як повинні поєднувати професії, їх технологічний і функціональний взаємозв'язок;

різночасність виконання поєднуваних функцій;

відсутність негативного впливу поєднання робіт на точність, якість і

продуктивність праці;

достатній для опанування другої професії (спеціальністю) кваліфікаційний рівень робітника.

Поєднання професій найефективніше, коли поєднуються професії або спеціальності, взаємозв'язані ходом технологічного процесу, єдністю оброблюваних предметів праці, виконанням основного допоміжного процесу.

Можливість поєднання професій виявляється на основі даних фотографії робочого часу, і інших спостережень. На основі аналізу отриманих при цьому витрат робочого часу визначаються найбільш доцільні форми поєднання професій.

На першому етапі, виявляють і встановлюють можливі кордони такого поєднання виходячи з функціонального напряму робіт. Можлив варіанти вибираються в наступній послідовності: визначається можливість поєднання професій у основних робітників, потім основними і допоміжними і лише після цього - у допоміжних робітників.

На другому етапі по вибраній формі поєднання визначається склад і об'єм поєднуваних робіт. Критерієм для оцінки вибраного варіанту поєднання професій може служити коефіцієнт зайнятості робітника Кз, що розраховується по формулі:

Кз = , (4.1)

де Тз. о - зайнятість робітника виконанням основної роботи протягом зміни, хв;

Тз. св - зайнятість робітника виконанням роботи по поєднуваній професії протягом зміни, хв;

Тсм - тривалість зміни, хв.

Загальна трудомісткість робіт по основній поєднуваній професії не повинна перевищувати тривалості змінного часу, тобто коефіцієнт зайнятості не має бути більше одиниці.

На третьому етапі виробляється регламентація праці того, що поєднує професії. Вона може бути реалізована у вигляді схем, графіків, розкладів, визначальний порядок і періодичність виконання робіт, способи і час виконання.

4.2 Організація енергетичного господарства

Енергетичне господарство це не тільки додаткова дільниця підприємства, але і елемент енергетичних систем району являє собою складну сукупність процесів виробництва, перетворення, розподілу використання всіх видів енергетичних ресурсів. Енергогосподарство забезпечу виробництво на даному підприємстві різними видами енергії і енергоносіями, здійснює монтаж, експлуатацію і ремонт енергообладнання в виробничих цехах підрозділах підприємства.

Найбільшу питому вагу в енергопотребі займа електрична енергія 30% всієї вживаної енергії.

Електрозабезпечення підприємства здійснюється в основному від районних енергетичних систем і рідше від власних електростанцій.

Теплоносії - пар і гаряча вода - поступають головним чином від теплових сіток територіальних енергосистем. На підприємствах для отримання носіїв теплової енергії широко використовують так зван другорядні енергоресурси - теплота вихідних газів назріваючих печей для нагріву води, використання води і пару, які одержані при водяному і випалювальному охолодженні, від опалення, а також відпрацьованого пару.

Забезпечення стисненим повітрям підприємств здійснюється децентралізовано, тобто при допомозі компресорних установок, як забезпечують подачу на робочі місця стисненого повітря для пневмозажимів, підйомників і ін.

Для виробничих і господарсько-побутових потреб підприємство використовує воду в значних об’ємах, при організац водозабезпечення особливе значення повинно приділятися вирішенню екологічних питань, повторному використанню промислової води і викидів її в природн джерела тільки через систему очисних споруд.

На підприємстві використовують також тверде, рідке і газоподібне паливо в залежності від технології виробництва.

В якості твердого палива використовують вугілля, кокс. Для нагрівальних приладів застосовують рідке паливо - мазут, для транспортних засобів в залежності від двигунів внутрішнього згорання використовують дизпаливо і бензин.

Газоподібним паливом служить природній газ, який використовується

нагрівальними установками. В виробничому процесі використовують також інші гази - кисень, вуглекислий газ.

Важливим фактором, який дозволяє правильно організувати систему енергозабезпечення і рівень технічної експлуатац надійність і безперебійність забезпечення енергією. Перериви в енергозабезпеченні ведуть до порушень виробничих процесів і економічним збиткам.

Процес виробництва, розподіл і потреба енерг диним енергетичним процесом в якому всі елементи взаємозв’язані. Структура об’єм енергозабезпечення залежать від виду продукції, технологічного процесу, виробничої потужності і зв’язків з територіальною енергетикою.

Енергетичне господарство на підприємств ділиться на:

Загальне

Цехове

Загальне - це генеруючі, перетворююч виробничі спорудження, установки і пристрої, які об’єднуються в підрозділи, цехи:

Теплосиловий

Електросиловий

Газовий

Електромеханічний

Слаботоковий

Теплосиловий - це контрольні установки, теплова сітка підприємства, водозабезпечення, каналізація, компресорн установки і сітка зрідженого повітря, конденціонери, мазутоперекачуюч установки.

Електросиловий - понижаючі підстанції, трансформаторн установки, кабельні сітки, електролінії.

Газовий цех - газопровідна сітка, киснева станція, склади з балонами, які наповнені різним газом.

Електричний цех - виконує роботи по ремонту електрообладнання і електроапаратури.

Слаботоковий участок - здійснює технічне обслуговування АТС, комутаторних установок, акумуляторних підрозділів, радіотелевізійної сітки.

Організація і управління енергозабезпеченням підприємства.

Енергогосподарство:

електросиловий цех

тепловий цех

електромеханічний цех, які в свою чергу діляться на виробничі участки (всього більше 20 цехів і участків).

Велика кількість різного енергообладнання складних енергоустановок вимагають єдиного керівництва енергогосподарством.

На підприємствах це здійснює головний енергетик (якщо це невелике підприємство, то це служба входить до головного механіка).

Апарат відділу головного енергетика ВГЕ складається з функціональних бюро, груп і лабораторій.

Головний енергетик має 2 заступників:

по енергетичній частині

по теплотехнічній частині

Обов’язковою умовою для забезпечення нормальної роботи виробництва є черговий енергетик, який має безпосередній зв’язок з диспетчерською службою підприємства.

Різні відділи і бюро займаються виконанням обов’язків, які передбачені відповідними положеннями і регламентуються умовами діяльності при різних формах внутрішньогосподарського розрахунку.

Вдосконалення організаційної структури управління енергогосподарством треба співставляти з розробкою мір по їх оптимізації.

На підприємствах в зв’язку з ростом виробництва, а також його вдосконалення, введенням нової технології росте потреба в паливі - енергетичних ресурсах. Тому потребу в цих ресурсах треба добре прогнозувати і планувати.

4.3 Розрахунок чисельності робітників бригади та її професійний склад

Виробнича бригада - це головна частина трудового колективу підприємства, об'єднує працівників для спільного і найбільш ефективного виробничого завдання на основі загальної зацікавленост відповідальності за результати роботи. Бригадна форма організації прац застосовується з метою поліпшення якості продукції, збільшення продуктивност праці за рахунок ефективного використання робочого часу, устаткування матеріалів.

Розрахунки чисельності спираються не лише на кількісну оцінку трудових ресурсів, а на оцінку можливості їх використання, аналіз чинників, які їх зумовили: технічні, організаційні, соціально-економічні.

Об'єктами аналізу є:

номенклатура продукції, що випускається, перелік робіт і послуг, які надаються;

втрати робочого часу і їх причини;

характер і порівняльний рівень технологічних процесів і устаткування;

прогресивність і відповідність сучасним вимогам організації праці і виробництва;

рівень мотивації трудової діяльності, рівень фактичного виконання.

Визначення чисельності персоналу залежить від специфікації підприємства, особливостей його функціонування.

Чисельність основних робітників визначається по формулі:

 (4.2)

де  - сума трудомісткості усіх операцій;

 - ефективний фонд роботи одного робочого, в годинах;

 - коефіцієнт виконання норм, .

Але попередньо треба визначити тривалість виконання електромонтажних робіт виходячи з даних техпроцесу по формулі:

 (4.3)

де  - трудомісткість операції;

п - кількість робочих, які виконують операцію.

Дані техпроцесу представлені у таблиці 4.2

Таблиця 4.1 - Технолого-нормовальна карта виконання монтажу системи керування конвеєра.

Виконуємо розрахунок згідно формули (4.3) та даним ТНК:

Подальший розрахунок зводиться до таблиці 4.3

Таблиця 4.2 - Тривалість виконання кожно операції

Виконуємо розрахунок чисельності бригади:

Отже розрахована чисельність робітників бригади складає 2 чол.

Таблиця 4.3 - професійно-кваліфікаційний склад бригади

4.4 Розрахунок середнього тарифного розряду і середньої годинної тарифної ставки

При плануванні електромонтажних робіт важливо правильно встановити відповідність кваліфікаційного рівня виконуваних робіт та робітників.

Тарифна система включає: тарифну ставку, тарифну сітку, тарифно-кваліфікаційні довідники, за допомогою яких можна визначити розряд роботи і що працює відповідно до тарифної сітки.

Тарифна ставка є абсолютним розміром оплати праці різних груп і категорій робітників за одиницю часу. Початковою мінімальна тарифна ставка першого розряду. Вона визначає рівень оплати найбільш простої праці. Тарифні ставки можуть бути годинні і денні.

Тарифні сітки служать для встановлення співвідношення в оплаті праці залежно від рівня кваліфікації. Це сукупність тарифних розрядів і відповідних їм тарифних коефіцієнтів. Тарифний коефіцієнт нижчого розряду приймається рівним одиниці. Тарифні коефіцієнти подальших розрядів показують, в скільки разів відповідні тарифні ставки більше тарифно ставки першого розряду.

Кваліфікаційний розряд - величина, що відображає рівень професійної підготовки працівника.

Тарифікація робіт - віднесення видів праці до тарифних розрядів або кваліфікаційних категорій залежно від складності праці.

Складність виконуваних робіт визначається на основі їх тарифікації. Тарифікація робіт і привласнення тарифних розрядів працівникам виробляється з врахуванням єдиного тарифно - кваліфікаційного довідника робіт і професій робітників, єдиного кваліфікаційного довідника посад керівників, фахівців і службовців.

Для планування оплати праці робітників виконують розрахунки середнього розряду робіт і середньої тарифної ставки за формулами:

 (4.4)

де R1, R2, Rk - розряд робіт;

n1, n2, nk - кількість робітників даного розряду;

n - загальна кількість робітників.

 (4.5)

де S1, S2, Sk - тарифна ставка даного розряду.

Отже розрахований розряд робіт складе 4 розряд.

 грн. /год.

Отже розрахована середня тарифна ставка складе 8.22 грн.

5. Економічна частина

5.1 розрахунок матеріальних витрат на електромонтажні роботи

Необхідні для виробництва матеріальні ресурси підприємство купує на ринку у виробників цих матеріалів або у посередників.

Між постачальником і споживачем матеріальних ресурсів оформлюється договір, що регламентує всі умови постачання, а саме:

кількість, якість і ціну матеріалу;

терміни постачань;

форма розрахунків;

відповідальність сторін при порушенні умов договору. Основний обов'язок постачальника - це постачання продукції згідно умов оформленого договору. Після вивчення ринку сировини і матеріалів треба скласти специфікацію на необхідні види матеріальних ресурсів. Специфікація повинна включати найменування і характеристику матеріалів, а також вимоги, що пред'являються до них.

У специфікацію входять всі характеристики стандарти необхідного матеріалу.

Після складання специфікації визначається перелік можливих постачальників для кожного виду матеріалів. Джерелом інформац для списку постачальників є вивчення ринку сировини і матеріалів. Ціна матеріальних ресурсів - одна з істотних умов договору, вона фіксується в договорі або специфікації. Ціна може бути фіксованою або змінною. У ринкових умовах постачальники матеріалів рідко погоджуються на фіксовану ціну. Якщо на момент складання угоди поважно визначити конкретну ціну, то сторони можуть передбачити фіксацію вхідної ціни, яка впродовж виконання договору може змінюватися за угодою сторін. Така ціна називається змінною, вона є по суті ринковою на момент виконання договору. В цьому випадку в розділі "Особливі умови постачання" вказуються способи визначення змінної ціни. Організацію забезпечення цехів підприємства матеріальними ресурсами можна розділити на декілька етапів:

визначення потреби кожного цеху в матеріальних ресурсах;

встановлення нормативу цехових запасів;

визначення очікуваних залишків матеріальних ресурсів в цехах на початок планового періоду;

встановлення ліміту відпустки матеріальних ресурсів;

встановлення засобу забезпечення цехів матеріальними ресурсами, розробка схем і графіків забезпечення матеріалами цехів підприємства.

При плануванні потреби в матеріально - технічних ресурсах для основного виробництва використовують різні методи розрахунку. Більш використовуваним є метод прямого розрахунку; методи на основі обліку даних про рецептурний склад; про нормативні терміни зносу; на основі формул хімічних реакцій. Методи визначення потреби в ресурсах - це способи визначення кількост матеріальних ресурсів, необхідних для виконання виробничо-господарсько діяльності підприємства. Основні дані для визначення потреби - це погоджені з попитом пропорції виробництва товарів і послуг і норми витрати на їх виготовлення.

При плануванні МТО використовують різні методи визначення потреби залежно від наявності необхідних даних, специфіки технологічних процесів виготовлення продукції, призначення матеріалів і інших особливостей виробництва і вжитку цих матеріалів.

Розрахунок вартості матеріалів на виконання електромонтажних робіт здійснений в табличній формі.

Таблиця 5.1 - Розрахунок матеріальних витрат на монтаж системи керування

5.2 Розрахунок фонду оплати прац бригади

Заробітна плата - це винагорода, обчислена, як правило, у грошовому виразі, яку власник, або уповноважений ним орган виплачу працівникові за виконану ним роботу.

Основна заробітна плата - це винагорода за виконану роботу відповідно до встановлених норм праці. Вона встановлюється у вигляді тарифних ставок (окладів) і відрядних розцінок для робітників та посадових окладів для службовців, спеціалістів, керівників.

Додаткова заробітна плата - це винагорода за працю понад встановлені

норми, за трудові успіхи та винахідливість за особливі умови праці. Вона включає доплати, надбавки, гарантійн компенсаційні виплати, передбачені чинним законодавством, премії, пов'язані з виконанням виробничих завдань.

Мінімальна заробітна плата - законодавчо встановлений розмір заробітної плати за просту, некваліфіковану працю, нижче якого не може проводитися оплата за виконану працівником місячну, годинну норму праці (обсяг роботи).

Тарифна ставка визначає розмір оплати прац робітника за одиницю часу (годину, день, місяць). Тарифна ставка робітника 1-го розряду встановлюється в розмірі, що перевищує законодавчо встановлену величину мінімальної заробітної плати. Тарифні ставки інших розрядів розраховуються множенням тарифної ставки першого розряду на тарифний коефіцієнт відповідного розряду.

Для оплати праці робітників, що виконують електромонтажні роботи, використовується погодинна система.

Погодинна оплата праці включає дві системи - просту погодинну, при якій заробіток визначається місячним окладом або множенням тарифної ставки на фактично відпрацьований час, і погодинно - преміальну, при якій працівник додатково отримує премії при досягненні ним добрих результатів.

Погодинна оплата праці застосовується, по-перше, в тих випадках, коли вміст і інтенсивність роботи настільки часто міняються, що неможливо або економічно недоцільно встановлювати на не конкретні норми вироблення; по-друге, у випадках, коли важливіше стимулювати не зростання вироблення, а високу якість продукції або роботи; по-третє, на ділянках, де індивідуальне вироблення не залежить або мало залежить від робітника, а визначається самим технологічним процесом.

Погодинно оплачується, як правило, і праця нженерів, службовців, молодшого обслуговуючого персоналу.

Погодинна оплата праці не означає, що люди отримують гроші просто за час перебування на робочому місці. Робітник - погодинник зобов'язаний виконувати встановлені йому виробничі завдання або забезпечувати безперебійну роботу верстатів, агрегатів, або інших машин, закріплених за ними, відповідно до норм обслуговування.

Бригада монтажників у складі 3 чоловік має погодинно - преміальну систему оплати праці. Бригада займається обслуговуванням, наладкою і монтажем ліфтів.

При погодинно - преміальній системі оплати праці, окрім заробітку за тарифом, робітникові може бути додатково нарахована премія в розмірі від 30% до 40% тарифного заробітку або встановлена оплата за високоякісне і своєчасне виконання роботи.

Фонд заробітної плати розраховується за формулою:

Ф = Зо + Зд (5.1)

де 30-основна заробітна плата;

Зд - додаткова заробітна плата.

 (5.2)

На виконання електромонтажних робіт додаткова зарплата склала 40%.

 (5.3)

Отже визначаємо загальний фонд оплати:

Розрахований загальний фонд оплати прац становить 1680.17 грн.

5.3 Розрахунок виробничо собівартості продукції

Собівартість служить базою для ціни товару нижнім кордоном для виробника, аби забезпечити процес відтворення. Підприємство не може встановити ціну нижче за собівартість, оскільки в цьому випадку воно зазнає збитків. При визначенні собівартості продукції важливе значення ма визначення структури витрати та їх складу, як відомо, витрата підприємства відшкодовується за рахунок двох його власних джерел: собівартості (валових витрат) і прибутку. Відповідно до цього собівартість продукції охоплює витрати на:

дослідження ринка і визначення попиту на продукцію;

підготовку і освоєння нової продукції;

виробництво (витрата на сировину, матеріали, енергію, амортизацію основних виробничих фондів, оплату праці і інше);

обслуговування виробничого процесу управління виробництвом;

збут продукції (упаковка, транспортування, реклама, комісійні витрати);

розвідку, використання і охорону природних ресурсів;

набір і підготовку кадрів;

поточну раціоналізацію виробництва.

Індивідуальна собівартість продукції служить реальним віддзеркаленням витрат підприємства на виробництво і реалізацію продукції. Галузева собівартість відображає сукупні витрати на виробництво реалізацію продукції всіх підприємств галузі, тобто є середньою собівартістю продукції по галузі.

Собівартість - це вираження в грошовій форм витрат підприємства на виробництво та реалізацію продукції. Затрати включають в себе вартість витрачених матеріалів, інструмента, пального та енергії, заробітну плату робітників з відрахуванням до фонду безробіття, соціального страхування та фонду страхування від нещасних випадків, витрати на утримання виробничих

приміщень і загальнозаводські служби, амортизацію основних фондів та інші витрати.

Виробничою собівартістю називають суму цехових та загальновиробничих

витрат (витрати на керування виробництвом - оплата праці керівників цехами, дільницями, плюс відрахування командировок персоналу цехів, амортизація виробничих споруд, витрати, пов'язані зі зношуваністю основних фондів та матеріальних активів загальновиробничого призначення).

Усі затрати групуються по економічним елементам та статтям калькуляції, розрахунки по визначенню кошторису витрат на ЕМР системи керування вводимо до таблиці 5.2.

Таблиця 5.2 - Виробнича собівартість електромонтажних робіт

Таким чином собівартість монтажу системи керування складає 6371.88 грн.

5.4 Техніко економічні показники роботи бригади

У зв'язку зі зростанням частини групових форм організац праці, а також з метою ефективного використання робочої сили на основі активізац творчого потенціалу робітників всіх категорій все більший розвиток отримують колективні форми організації та оплати праці. Використання колективних розцінок мотивує робітників до поєднання професій, взаємозаміщення та взаємодопомоги в процесі праці, практично ліквідує розділ робіт на "вигідно" та "не вигідно". Система оцінювання заслуг передбачає оцінювання зусиль поведінки робітника по ряду факторів.

Систему колективного стимулювання праці використовують у випадках, якщо стимулювання робітників через їх участь у прибутку можливо тільки на груповій основі. У всіх випадках організація системи винагород персоналу повинна опиратися на прогнозний стиль керування, який передбачає гнучкість структур та форм мотивації до праці.

Нижче наданий табличний варіант характеристики результативності праці бригади, техніко-економічні показники її роботи.

Техніко-економічні показники роботи бригади приведені в табличній формі в таблиці 5.3.

Таблиця 5.3 - Техніко-економічні показники бригади

6. Заходи щодо техніки безпеки

6.1 Техніка безпеки при монтажі та експлуатації стрічкових конвеєрів

У конвеєрах з креном має бути виключена вірогідність мимовільного перекидання вантажонесучого інгредієнта при вимиканн приводу.

Роликові неприводні конвеєри повинні володіти в розвантажувальній частині обмежувальними упорами і пристосуваннями заради гасіння нерції рухомого вантажу.

Стрічкові конвеєри, спеціалізовані для перевезення мокрих і липких вантажів, зобов'язані мати прилади для очищення від вантажу, що приліпився, з обох сторін нижньої частини стрічки, приводних, кінцевих і очищаючих барабанів.

Стрічкові конвеєри зобов'язані мати вузли для витягування з нижньої поверхні відгалужень вантажів, що пробуджувалися або впали.

Ковшові елеватори повинні мати пристрої для очищення поверхні елеватора в частини завантажувальних і розвантажувальних патрубків від прилиплого вантажу або люки, що забезпечують доступ обслуговуючого персоналу для виконання даної операції.

На стрічкових конвеєрах завдовжки більше 15 м для відведення бічних відчужень має бути передбачений пристрій направляючих центруючих конструкцій.

Не допускається буксування стрічки на приводному барабані. В разі виникнення буксування, воно має бути ліквідоване методами, передбаченими пристосуванням конвеєра (зростанням натягнення стрічки, збільшенням натиску притискного ролика і так далі).

На трасах конвеєрів з пересувними завантажувальними і розвантажувальними пристосуваннями мають бути встановлен останні вимикачі і упори, що обмежують хід завантажувально-розвантажувальних пристроїв.

Вимоги охорони праці працівників при експлуатації стрічкових конвеєрів викладено в ПІТ Р М-029-2003.

При роботі стрічкових конвеєрів необхідно забезпечувати нормальну роботу конвеєрної стрічки без збігання її з барабанів роликів, без зачіпання об опорні конструкції і без тієї, що пробуксувала на барабанах.

Робота стрічкових транспортерів має бути спланована так, щоб виключалися їх завали матеріалом, що транспортувався, при пуску, зупинці або в аварійній ситуації.

Швидкість руху конвеєрної стрічки при ручній вантажорозбірці має бути не більш:

0,5 м/с - при масі оброблюваного вантажу до 5 кг;

0,3 м/с - при масі найбільшого вантажу, що перевищує 5 кг

Електричний привід стрічкового конвеєра повинен забезпечувати плавний пуск конвеєра при повному навантаженні. Електроустаткування конвеєрів повинне мати виконання, відповідного умовам експлуатації.

Блок управління повинен забезпечувати рівномірний розподіл навантаження між приводними барабанами стрічкового конвеєра.

Стан електроустаткування, ізоляції, заземляючих пристроїв, зашиті від витоку струмів стрічкових конвеєрів необхідно регулярно перевіряти, оскільки пошкодження електропроводки, пускових і заземляючих пристроїв може привести до поразки електричним струмом.

Всі стрічкові конвеєри і конвеєрні лінії мають бути оснащені пристроями захисту і блокувань: датчиками сходу стрічки, звуковими сигнальними пристроями, апаратами контролю стрічки, що пробуксувала, датчиками рівня завантаження і ін.

Тросові для кабелю вимикачі повинн розміщуватися на ставі конвеєра з боку проходу.

Стрічкові конвеєри мають бути обладнан пристроями, що виключають падіння з них матеріалу, що транспортується

Дана вимога не поширюється на ділянки траси конвеєрів з пересувними вантажними і розвантажувальними пристроями.

Пошкоджені місця конвеєрної стрічки повинн ремонтуватися (при необхідності із заміною пошкоджених ділянок) або повинна вироблятися заміна стрічки цілком на нову, залежно від характеру пошкодження стрічки.

Під час роботи стрічкового конвеєра не допускається:

Зберігання горючих рідин, змащувальних обтиральних матеріалів поблизу пускових пристроїв конвеєра;

Вживання для редукторів приводів конвеєрів змащувальних матеріалів, не рекомендованих заводом-виробником;

Робота при несправних реле швидкості, реле захисту від стрічки, що пробуксувала конвеєрної стрічки, реле сходу конвеєрно стрічки, сигнальних пристроях і пристроях екстреної зупинки конвеєра, при завалах матеріалу, що транспортується, що утворилися, на конвеєрній стрічці;

Мастило підшипників і інших деталей, що труться;

Допуск сторонніх осіб до управління конвеєром.

Після закінчення роботи стрічкового конвеєра необхідно:

Відключити конвеєр від електромережі;

Очистити конвеєрну стрічку, барабани, завантажувальні і приймальні пристрої від налиплого матеріалу;

Зробити запис в журналі огляду і ремонту конвеєра про виявлені неполадки і заходи по їх усуненню.

Пожежна безпека.

Пожежна безпека електроустаткування, електроустановок, а також будівель і споруд, в яких вони розміщені, повинна задовольняти вимогам типових правил пожежної безпеки, що діють, для промислових підприємств.

На їх основі розробляються галузеві правила, які враховують особливості пожежної небезпеки окремих виробництв. Відповідно до законодавства, відповідальність за забезпечення пожежної безпеки, підприємства організації, несуть керівники цих об'єктів.

Відповідальність за пожежну безпеку окремих цехів, лабораторій і інших виробничих ділянок несуть їх керівники, а в той час, коли вони відсутні, відповідальність перекладається на працівників, як заміщають їх або виконують їх обов'язки.

На кожному підприємстві має бути встановлений протипожежний режим. Виконані протипожежні заходи, які б враховували особливості виробництва.

Відповідно до правил пожежної безпеки в кожному цеху, лабораторії, майстерні і інших підрозділах підприємства, має бути розроблена інструкція про конкретні заходи пожежної безпеки і протипожежний режим.

Інструкція про заходи пожежної безпеки розробляється керівником підрозділів, узгоджується з органами місцевої пожежно охорони і затверджується керівником підприємства.

Інструкція вивішується на видному місці.

Кожен працівник повинен чітко знати виконувати вимоги правил пожежної безпеки і протипожежний режим, на об'єкті, не допускати дії, які, згодом, можуть привести до пожежі або спалаху.

Особи, винні в порушенні правил пожежно безпеки, що діють, залежно від характеру порушень і їх наслідків, несуть відповідальність на підставі чинного законодавства.

Всі працівники підприємства повинні проходити протипожежний інструктаж (ввідний і вторинний), заняття по пожежно-технічному мінімуму. Ці заняття проводяться за програмою, затвердженою керівником підприємства. Після закінчення навчання, працівники повинні здати заліки.

Електротехнічний персонал повинен проходити періодичні перевірки знань правил пожежної безпеки одночасно з перевіркою знань правил безпеки праці при експлуатації електроустановок.

По кожній пожежі, що сталася на об'єкті, або спалаху проводиться розслідування комісією. Ця комісія створюється керівником підприємства або вищестоящою організацією. Результати розслідування оформляються актом. При розслідуванні встановлюються причина і винуватці виникнення пожежі, визначаються нанесені збитки. За результатами розслідування розробляються протипожежні заходи, що перешкоджають виникненню подібних випадків.

В разі причетності електроустановки до причин пожеж, що сталися на підприємстві, в комісії з розслідування беруть участь працівники органів Держенергонагляду.

Література

1. Гончаров Ю. П, Будьонний О. В, Морозов В. Г, Панасенко М. В, Ромашко В. Я, Руденко В.С. За ред. Руденка В.С. Перетворювальна техніка. Підручник. Ч2/ - Харків: Фоліо, 2000. - 360с.

2. Забродин Ю.С. Промышленная электроника: Учебник для вузов. - М.: Высш. школа, 1982. - 496с., ил.

3. Руденко В. С, Ромашко В. Я, Морозов В.Г. Перетворювальна техніка. Частина 1: Підручник. - К.: ІСДО, 1996. - 262с.

4. Терещук Р.М. Терещук К.М. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя. - 4-е изд., стер. - Киев: Наук. думка, 1989. - 800с.

5. Замятин В. Я, Б.В. Кондратьев, В.М. Петухов и др. Мощные полупроводниковые приборы. Тиристоры: Справочник/- М.: Радио и связь, 1987. - 576с.

6. Сидоров И.Н., Скорняков С.В. Трансформаторы радиоэлектронной аппаратуры: Справочник. - М.: Радио и связь, 1994. - 320с.

7. Горюнова Н.Н. Полупроводниковые приборы. Диоды, тиристоры, оптоэлектронные приборы. Справочник., Москва Энергоатом издат 1983. - 740с.

8. Спиваковский А. О, Дьячков В. К "Транспортирующие машины"; Москва "Машиностроение" 1983 г.

9. Марон Ф. Л, Кузьмин А. В "Справочник по расчетам подъемно-транспортных машин"; Минск "Высшая школа" 1971 г.

10. Казак С.А. "Курсовое проектирование грузоподъемных машин"; Москва "Высшая школа" 1989 г.

11. Тарасов Ю.Д, Николаев А.К. "Подъемно-транспортные машины металлургических заводов"; Санкт-Петербургский горный институт им. Г.В. Плеханова 1995 г.
