реферат
√лавна€

–ефераты по сексологии

–ефераты по информатике программированию

–ефераты по биологии

–ефераты по экономике

–ефераты по москвоведению

–ефераты по экологии

 раткое содержание произведений

–ефераты по физкультуре и спорту

“опики по английскому €зыку

–ефераты по математике

–ефераты по музыке

ќстальные рефераты

–ефераты по авиации и космонавтике

–ефераты по административному праву

–ефераты по безопасности жизнеде€тельности

–ефераты по арбитражному процессу

–ефераты по архитектуре

–ефераты по астрономии

–ефераты по банковскому делу

–ефераты по биржевому делу

–ефераты по ботанике и сельскому хоз€йству

–ефераты по бухгалтерскому учету и аудиту

–ефераты по валютным отношени€м

–ефераты по ветеринарии

–ефераты дл€ военной кафедры

–ефераты по географии

–ефераты по геодезии

–ефераты по геологии

–ефераты по геополитике

–ефераты по государству и праву

–ефераты по гражданскому праву и процессу

–ефераты по делопроизводству

–ефераты по кредитованию

–ефераты по естествознанию

–ефераты по истории техники

–ефераты по журналистике

–ефераты по зоологии

–ефераты по инвестици€м

–ефераты по информатике

»сторические личности

–ефераты по кибернетике

–ефераты по коммуникации и св€зи

 онтрольна€ работа: ƒревесина и материалы из неЄ.  ерамические материалы и издели€

 онтрольна€ работа: ƒревесина и материалы из неЄ.  ерамические материалы и издели€

Ћуганский Ќациональный аграрный университет

 афедра ћатериаловедени€

“ема:

ƒревесина и материалы из неЄ.  ерамические материалы и издели€

¬ыполнил: студент 633 гр.

 омаров –оман

ѕроверил: ѕогостнов

Ћуганс 2008


1. ƒревесина и материалы из неЄ

1.1 ƒревесина имеет следующие положительные и отрицательные свойства

ѕоложительные ќтрицательные

Ј                     высока€ прочность,

Ј                     мала€ средн€€ плотность,

Ј                     легкость обработки,

Ј                     высока€ морозостойкость и химическа€ стойкость,

Ј                     красива€ текстура,

Ј                     мала€ теплопроводность.

Ј                     наличие пороков,

Ј                     гигроскопичность,

Ј                     набухание и усушка,

Ј                     горючесть,

Ј                     гниение,

Ј                     анизотропность.

Ќедостатки древесины устран€ютс€ при механической переработке, при изготовлении дверных, оконных блоков, клееных конструкций в заводских услови€х и переработкой отходов и неделовой древесины с использованием в€жущих веществ при изготовлении древесно-стружечных плит, арболита, фибролита и др.

–ис. 3.1. ћикроструктура древесины хвойных пород: 1 Ц клетки (трахеиды) поздней древесины; 2 Ц клетки ранней древесины; 3 Ц запасающие клетки сердцевинных лучей; 4 Ц поры в стенках клеток†


Ќа строительно-технические свойства древесины оказывают вли€ние пороки древесины. ¬ стандартах на конкретные виды лесопродукции даютс€ указани€ о допустимых пороках.   ним относ€тс€: пороки формы ствола и пороки древесины, (сучки, трещины, химические окраски, покоробленности и грибковые поражени€). √рибковые поражени€ вызываютс€ простейшими живыми организмами Ц грибами, развивающимис€ из спор.

ѕри поражении древесины домовыми грибами процесс гниени€ прекращаетс€ при влажности древесины до 20% и температуре ниже 0∞— или отсутстви€ кислорода.

ѕокоробленности нарушение формы пиломатериалов при изменении влажности древесины при сушке и хранении. ѕокоробленность бывает поперечна€, продольна€ и винтообразна€.

1.2 ¬лажность и гигроскопичность

ѕо содержанию влаги различают мокрую древесину с влажностью до 100% и более; свежесрубленную Ц 35% и выше; воздушно-сухую Ц 15...20%; комнатно-сухую 8...12% и абсолютно сухую древесину. —тандартной считают влажность древесины 12%, при которой определ€ют и сравнивают ее свойства.

¬ода в древесине может находитьс€ в двух состо€ни€х Ц свободном и физически св€занном. —вободна€ или капилл€рна€ вода заполн€ет полости клеток и сосудов и межклеточное пространство. —в€занна€ или гигроскопическа€ вода находитс€ в стенках клеток и сосудов древесины в виде тончайших гидратных оболочек на поверхности мельчайших элементов, слагающих стенки клеток.

 огда стенки клеток древесины, насыщены водой, а полости и межклеточные пространства свободны от воды, называют пределом гигроскопической влажности или точкой насыщени€ волокон. ƒл€ древесины различных пород она находитс€ в пределах от 23 до 35%. ƒревесина, име€ волокнистое строение и большую пористость (от 30 до 80%), обладает огромной внутренней поверхностью, котора€ активно сорбирует вод€ные пары из воздуха.

»зменение влажности древесины от нул€ до предела гигроскопичности вызывает изменение ее линейных размеров Ц усушку или разбухание, величина которых зависит от количества испарившейс€ или поглощенной ею влаги и направлени€ волокон. Ћинейна€ усушка дл€ большинства древесных пород не превышает 0,1%, в радиальном направлении Ц 3...6%, а в тангенциальном Ц 7...12%. Ёто сопровождаетс€ внутренними напр€жени€ми в древесине, что может вызвать ее коробление и растрескивание. »стинна€ плотность древесины Ц 1,54 г/см3, средн€€ плотность меньше 1000кг/м3. — изменением влажности средн€€ плотность древесины мен€етс€.

ѕористость древесных пород, примен€емых в строительстве, Ц 50...70%. “еплопроводность вдоль и поперек волокон отличаетс€ примерно в два раза. ¬ кислой среде древесина начинает разрушатьс€ при рЌ ≤ 2. —лабощелочные растворы почти не разрушают древесину. ¬ морской воде древесина сохран€етс€ значительно хуже, чем в пресной воде. ¬ воде большой биологической агрессивности стойкость древесины низка€.

ѕрочность древесины при раст€жении вдоль волокон в 20...30 раз, а при сжатии в 3...6 раз больше, чем поперек волокон. ѕрочность древесины зависит от влажности в пределах 0...30% (рис. 3.2). ѕоэтому необходимо всегда учитывать ее влажность, направление действи€ нагрузки и примен€ть стандартные образцы, не имеющие пороков.

ѕрочность при сжатии вдоль волокон составл€ет в среднем 40...60 ћѕа и сопоставима с прочностью бетона. ѕрочность при раст€жении вдоль волокон в 2...3 раза больше прочности при сжатии в этом направлении и составл€ет 100...120ћѕа, и сопоставима с прочностью металлов.

ѕредел прочности при скалывании вдоль волокон составл€ет 10...20 % от предела прочности при сжатии в этом же направлении.


Ш

–ис.3.2. ¬ли€ние влажности древесины на ее прочность при изгибе (1) и при сжатии вдоль волокон (2)

ƒл€ получени€ сравнимых результатов испытани€ прочность древесины при фактической влажности 8...20% пересчитывают на прочность при стандартной 12%-ной влажности.

R12 = Rw [1 + α(WЦ12)],

где R12 и Rw Ц предел прочности образцов соответственно при 12 %-ной и фактической влажности W в момент испытаний; α Ц поправочный коэффициент на влажность, показывающий, насколько измен€етс€ прочность при изменении влажности на 1%. «начени€ α при сжатии и изгибе составл€ют 0,04, при см€тии Ц0,035.

1.3 ’войные и лиственные древесные породы

¬ строительстве примен€етс€ древесина хвойных пород, с правильным строением ствола и большей устойчивостью к загниванию.


ѕри обработке деревьев получают лесоматериалы.

 руглые лесоматериалы Ц подраздел€ют на бревна, подтоварник и жерди.

Ѕревна строительные и пиловочные из хвойных и лиственных пород должны иметь диаметр верхнего торца не менее 14см и длину 4...6,5м.

ѕодтоварник - часть ствола дерева с диаметром верхнего торца 8...13см и длиной 3...9 м. »х используют дл€ различных целей в жилом и сельскохоз€йственном строительстве, а также дл€ вспомогательных сооружений.

∆ерди с диаметром верхнего торца менее 8...3 см и длиной 3...9м; их примен€ют дл€ вспомогательных и временных сооружений.

ѕиломатериалы. (рис. 3.3): а Ц пластины; б Ц брусь€; в Ц четвертина; г Ц брус с обзолом; дЦ горбыль; е Ц необрезна€ доска; ж Ц обрезна€ доска. ¬ зависимости от качества древесины и ее обработки доски дел€т на п€ть сортов. ƒоски высших сортов используют дл€ изготовлени€ элементов дерев€нных конструкций и стол€рных изделий.

Ѕрусь€ имеют квадратное или пр€моугольное сечение (а?b≤2); брусь€, опиленные с двух противоположных сторон, называют двухкантными, а опиленные с четырех сторон Ц четырехкантными. Ѕрусь€ используют дл€ устройства стен, перекрытий, стропил и т. д. Ѕруски Ц пиломатериал, аналогичный брусь€м, но имеющий толщину менее 100 мм; длина така€ же, как у брусьев. »з брусков изготовл€ют элементы дерев€нных конструкций и стол€рные издели€.. »з древесины хвойных и лиственных пород изготовл€ют большой ассортимент погонажных изделий, паркета и паркетных изделий, стол€рных плит, фанеры и т. п.

—тол€рные плиты получают склеиванием дерев€нных реек сечением не более 30мм в сплошную плиту больших размеров с последующей оклейкой шпоном с одной или двух сторон. ѕримен€ют такие плиты дл€ изготовлени€ дверей, мебели и т. п.

—тол€рные издели€ это оконные и дверные блоки. »х выпускают на деревообрабатывающих комбинатах. —троительные конструкции и детали из древесины изготавливают и доставл€ют на строительство в готовом виде.   ним относ€тс€ комплекты дл€ сборных дерев€нных домов, детали и конструкции дл€ малоэтажных зданий (балки, фермы).

Ќаиболее перспективны клееные дерев€нные конструкции балки, арки. »х получают склеиванием реек и мелкоразмерных досок из древесины хвойных пород. Ўвы склеиваемых элементов делаютс€ с перев€зкой.  лееные конструкции имеют много преимуществ перед конструкци€ми из цельных крупноразмерных пиломатериалов. “ехнологи€ клееных конструкций позвол€ет:

Ј                   максимально полно использовать древесину, в том числе и Ђнеделовуюї;

Ј                   полнее защитить древесину от гниени€ и возгорани€;

Ј                   получать конструкции любого требуемого размера и формы.

 лееные дерев€нные конструкции при современной технологии превосход€т по эффективности железобетонные. ¬о многих странах мира они рекомендованы дл€ жилых многоэтажных и общественных зданий.

ƒл€ целей строительства производитс€ довольно много материалов на базе неделовой древесины и отходов деревообработки.   ним относ€тс€ древесностружечные плиты Ц ƒ—ѕ, цементно-стружечные плиты Ц ÷—ѕ и древесноволокнистые плиты Ц ƒ¬ѕ, фибролит и арболит. ¬ этих материалах древесина в виде стружек или опилок используетс€ как наполнитель совместно с полимерным или минеральным св€зующим.

—верхтвердые древесноволокнистые плиты (плотностью 1100...1200 кг/м3), обладающие повышенной водостойкостью, получают при добавлении в волокнистую массу синтетических смол. “акие плиты, окрашенные с поверхности или покрытые декоративными полимерными пленками (ламинированные), используют дл€ помещений с повышенной влажностью.

1.4 —клонность древесины к гниению и возгоранию

ƒелает дерев€нные конструкции недолговечными и ненадежными. ѕоэтому принимаютс€ меры по снижению горючести и повышению биостойкости древесины.

√ниение древесины происходит в тех случа€х, когда на ней начинают развиватьс€ грибы. ƒл€ их развити€ необходимы определенные услови€: влажность древесины более 18...20 %; свободный доступ кислорода; температура +5...+40∞—.

≈сли какое-либо условие не выполн€етс€, гниени€ древесины не происходит. Ќаиболее радикальный и реальный путь защиты древесины от гниени€ Ц сухой режим эксплуатации и антисептирование Ц например, пропитка сол€ми кремнефтористой кислоты совместно с антипиренами. ƒл€ этого используетс€, например, водный раствор, содержащий 15% антипиренов (диаммоний фосфата 7,5%, сернокислого аммони€ Ц 7,5%) и 2% антисептика Ц фтористого натри€. ѕропитка древесины может быть поверхностна€ или глубока€. ѕроводитс€ она до окраски дерев€нных конструкций или стол€рных изделий.


2.  ерамические материалы и издели€

2.1 ѕо назначению керамические издели€ дел€т на следующие виды

Ј                   стеновые;

Ј                   кровельные;

Ј                   издели€ дл€ облицовки фасадов;

Ј                   издели€ дл€ внутренней облицовки стен;

Ј                   плитка дл€ полов;

Ј                   санитарно-технические издели€;

Ј                   специальна€ керамика;

Ј                   заполнители дл€ легких бетонов.

 ерамические издели€ бывают пористые и плотные. ѕористыми условно считают издели€, у которых водопоглощение черепка более 5% по массе.   ним относ€тс€ все виды кирпича и стеновых камней, черепица, облицовочные плитки. ѕлотными считают издели€, с водопоглощением черепка менее 5%; эти издели€ практически водонепроницаемы (плитки дл€ полов, санитарный фарфор и т. п.).

2.2 —ырье дл€ производства керамических изделий

—лужат глины Ц осадочные горные породы, состо€щие в основном из минералов водных алюмосиликатов различного состава (каолинит Al2O3Ј2SiO2Ј2H2O, монтмориллонит Al2O3Ј4SiO2ЈnH2O и др.). –азмер частиц глины не превышает 0,005мм; преобладающа€ форма частиц пластинчата€. Ѕлагодар€ своей гидрофильности и огромной площади поверхности глинистые частицы активно поглощают и удерживают воду. ¬ глине содержатс€ пыль (0,005Е0,16 мм) и песок (0,16Е5 мм). ќни состо€т из кварца, карбонатов кальци€ и магни€ и других минералов. Ёти компоненты глин также вли€ют на ее технологические свойства и качество готовых изделий.

√лины, как сырьЄ дл€ керамики, оценивают комплексом свойств: пластичностью, св€зующей способностью, отношением к сушке и к действию высоких температур.

ѕластичность способность глин€ного теста деформироватьс€ под действием внешних механических нагрузок без нарушени€ сплошности и сохран€ть полученную форму после прекращени€ воздействий.

ѕластичность оцениваетс€ количеством воды, необходимой дл€ получени€ из глины удобоформуемой массы. ¬ысокопластичные глины имеют высокую водопотребность и, как следствие, большую усадку при сушке:

√лина ¬одопотребность, % ”садка, %

¬ысокопластична€

—редней пластичности

ћалопластична€

>28

20Е28

<20

10Е15

7Е10

5Е7

—пекаемость способность глины при обжиге переходить в камневидное состо€ние, в котором она совершенно не размокает в воде.

√лина спекаетс€ при 900Е1200?—.. ѕри этом в глине протекают химические и физико-химические процессы, привод€щие к полному и необратимому изменению ее структуры:

Ј                   удаление химически св€занной воды (500Е600?—);

Ј                   разложение обезвоженной глины на оксиды Al2O3 и SiO2 (800Е900?—);

Ј                   образование новых водостойких и тугоплавких минералов: силлиманита Al2O3ЈSiO2 и муллита 3Al2O3 Ј2SiO2 (1000Е1200?—);

Ј                   образование некоторого количества расплава из легкоплавких минералов глины (900Е1200?—).

ќбразование прочного черепка происходит за счет эффекта склеивани€ твердых частиц глины образовавшимс€ расплавом. ѕроисходит уменьшение объема материала, называемое огневой усадкой, котора€ составл€ет 2Е6% в зависимости от вида глин. ѕолной усадкой называют сумму воздушной и огневой усадки; она обычно находитс€ в пределах 6Е8%. ≈е учитывают при формовании сырцовых заготовок дл€ получени€ изделий с заданными размерами.

ќгнеупорность свойство материалов, выдерживать действие высоких температур без деформаций. –азличные глины требуют определенных температур обжига и соответственно издели€ из них имеют различную огнеупорность. ѕо этому признаку глины дел€т на легкоплавкие, тугоплавкие и огнеупорные. Ћегкоплавкие глины, плав€тс€ при температуре ниже 1350?—. »з таких глин, изготовл€ют кирпич, стеновые камни и черепицу.

“угоплавкие глины, содержащие незначительное количество примесей, плав€тс€ при температуре 1350Е1580?—.. ѕримен€ют их дл€ изготовлени€ облицовочных керамических изделий, лицевого кирпича, канализационных труб. ќгнеупорные глины плав€тс€ при температуре выше 1580?—. »х используют дл€ производства огнеупорных материалов.

ќтощающие материалы ввод€т дл€ снижени€ пластичности и уменьшени€ воздушной и огневой усадки глин, а также дл€ улучшени€ сушильных свойств глин. ѕорообразующие выгорающие добавки ввод€т в смесь дл€ снижени€ плотности и теплопроводности керамических изделий.

ѕластифицирующие добавки Ц высокопластичные глины, а также поверхностно-активные вещества пластификаторы —ƒЅ, Ћ—“ и др.

ѕлавни добавл€ют в глины в тех случа€х, когда желательно понизить температуру ее спекани€. ¬ этом качестве используют полевые шпаты, железную руду, тальк и т. п.

√лазури и ангобы Ц отделочные слои на облицовочных керамических издели€х. √лазури стеклообразные лицевые покрыти€ различного цвета, прозрачные или глухие. »х получают нанесением на поверхность готовых изделий порошка из стекольной шихты и закреплением обжигом до плавлени€. јнгобы Ц лицевые покрыти€, выполненные из цветных глин, нанесенных на поверхность сырцовых изделий. ¬ отличие от глазури ангоб не дает при обжиге расплава, а образует матовое покрытие. ќдна из главных проблем при глазуровании и ангобировании Ц обеспечение максимальной близости свойств (главным образом, коэффициент линейного температурного расширени€) издели€ и отделочного сло€ во избежание растрескивани€ и отслоени€.

2.3  ерамические издели€

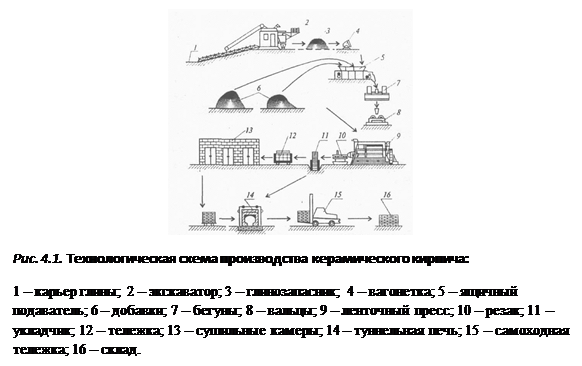

ѕроизвод€тс€ в принципе по однотипной схеме, включающей в себ€ следующие переделы: добычу сырьевых материалов, подготовку сырьевой массы, формование изделий, сушку и обжиг.

ƒл€ получени€ изделий с различной структурой черепка и конфигурацией изделий, примен€ют разные методы формовани€: литье, пластическое формование, полусухое и сухое прессование.

ѕроизводство кирпича методом пластического формовани€ ведетс€ на хорошо обработанной пластичной массе с влажностью 15Е25% из легкоплавких глин средней пластичности (рис.4.1).

√лину увлажн€ют паром и интенсивно обрабатывают на бегунах, дезинтеграторах и валках до получени€ пластичной удобоформуемой массы без крупных каменистых включений.  ачество массы и будущих изделий зависит от тщательной переработки сырьевых компонентов. ‘ормование кирпича-сырца производ€т на ленточном прессе.

—ушка важный и сложный этап производства кирпича. √лавна€ трудность сушки массивного кирпича-сырца в том, что в глине перенос влаги затруднен и поэтому быстрое высыхание глины с поверхности приводит не к ускорению сушки, а к растрескиванию кирпича-сырца. Ёто происходит из-за того, что поверхностный слой дает усадку при высыхании (до 7...10%), а влажное €дро преп€тствует ей. ѕростейший способ предохранить кирпич от растрескивани€ Ц сушить его медленно, так, чтобы скорость испарени€ воды не превышала скорости ее миграции из внутренних слоев. Ќо этот путь снижает темпы производства. —ушку можно ускорить, ввод€ в сырьевую смесь вещества, облегчающие миграцию влаги к поверхности или путем формовани€ в кирпиче сквозных отверстий. ”лучшение условий сушки пустотелого кирпича Ц залог более высокого качества материала. ѕри влажности кирпича-сырца 6...8% его можно подавать на обжиг.

ѕродолжительность обжига изделий составл€ет 2 Ц 3 суток. —окраща€ продолжительность обжига, можно достичь значительной экономии топлива.

ƒл€ обжига примен€ют кольцевые туннельные и щелевые печи. “емпература обжига обычно находитс€ в пределах 950... 1100∞ —.

  специальным видам керамических изделий относ€т санитарно-техническую керамику (унитазы, раковины, трубы) изготавливаемую из фарфора и фа€нса, канализационные и дренажные трубы, дорожный кирпич, огнеупорные материалы которые освещены в дополнительной литературе.

ѕроизводственные дефекты. »з-за обжига получаетс€ недожженный кирпич (недожог) алого цвета, который не примен€ют из-за низкой прочности, водо- и морозостойкости. ѕри слишком высокой температуре обжига получаетс€ пережженный фиолетово-бурый кирпич (пережог Ц Ђжелезн€кї) повышенной плотностью, с оплавленной поверхностью и искаженной формой.  ерамические кирпичи и камни примен€ют в конструкци€х жилых и промышленных зданий.





© 2010 »нтернет Ѕаза –ефератов
