ФАЖТ РФ

Иркутский Государственный Университет Путей Сообщения

Кафедра: ЭЖТ

Дисциплина: «Техника высоких напряжений»

Реферат

Тема: «Изоляторы воздушных линий и подстанций железных дорог»

Выполнил:

студент группы ЭНС-04-2

Иванов И. К.

Проверил:

д-р техн. наук, профессор

Закарюкин В. П.

Иркутск 2007 г.

Содержание

Введение                                                                                                3

1. Линейные и станционные изоляторы                                               6

2. Распределение напряжения вдоль гирлянды изоляторов              8

Заключение                                                                                           11

Список литературы                                                                              12

Введение

Изоляторами называют электротехнические изделия, предназначенные для изолирования разнопотенциальных частей электроустановки, то есть для предотвращения протекания электрического тока между этими частями электроустановки, и для механического крепления токоведущих частей.

По расположению токоведущей части различают опорные, проходные и подвесные изоляторы, назначение которых прямо определяются их названиями. По конструктивному исполнению изоляторы делятся на тарельчатые (изоляционная часть в форме тарелки), стержневые (изоляционная часть в виде стержня или цилиндра) и штыревые (изолятор имеет металлический штырь, несущий основную механическую нагрузку). По месту установки различают линейные изоляторы, используемые для подвески проводов линий электропередачи и контактной сети, и станционные изоляторы, используемые на электростанциях, подстанциях (в том числе и тяговых) и постах секционирования. В последнем плане одни и те же типы изоляторов, например, подвесные тарельчатые, могут быть и линейными, и станционными.

Основными характеристиками изоляторов являются разрядные напряжения, геометрические параметры и механические характеристики, а также номинальное напряжение электроустановки, для которой предназначен изолятор.

К разрядным напряжениям изоляторов относят три напряжения перекрытия и одно пробивное напряжение:

·          сухоразрядное напряжение Uсхр – напряжение перекрытия чистого сухого изолятора при напряжении частотой 50 Гц (эффективное значение напряжения);

·          мокроразрядное напряжение Uмкр – напряжение перекрытия чистого изолятора, смоченного дождем, падающим под углом 45о к вертикали, при напряжении частотой 50 Гц (эффективное значение напряжения);

·          импульсное разрядное напряжение Uимп – пятидесятипроцентное напряжение перекрытия стандартными грозовыми импульсами (амплитуда импульса, при которой из десяти поданных на изолятор импульсов пять завершаются перекрытием, а оставшиеся пять не приводят к перекрытию);

·          пробивное напряжение Uпр – напряжение пробоя изоляционного тела изолятора на частоте 50 Гц; редко используемая характеристика, поскольку пробой вызывает необратимый дефект изолятора и напряжение перекрытия должно быть меньше пробивного напряжения.

У подвесных тарельчатых изоляторов мокроразрядное напряжение в 1,8..2 раза меньше сухоразрядного напряжения, у стержневых изоляторов различие не столь велико, порядка 15..20%. Импульсное разрядное напряжение практически не зависит от увлажнения и загрязнения изолятора и обычно примерно на 20% больше амплитуды сухоразрядного напряжения. Загрязнения на поверхности изолятора сильно снижают мокроразрядное напряжение изолятора.

К геометрическим параметрам относят следующие:

·          строительная высота Hc, то есть габарит, который изолятор занимает в конструкции после его установки; у некоторых изоляторов, например, у тарельчатых подвесных, строительная высота меньше реальной высоты изолятора;

·          наибольший диаметр D изолятора;

·          длина пути утечки по поверхности изолятора lу;

·          кратчайшее расстояние между электродами по воздуху lс (сухоразрядное расстояние), от которого зависит сухоразрядное напряжение;

·          мокроразрядное расстояние lм, определяемое в предположении, что часть поверхности изолятора стала проводящей из-за смачивания дождем, падающим под углом 45о к вертикали.

Длина пути утечки изолятора нормируется ГОСТ 9920-75 для различных категорий исполнения и в зависимости от степени загрязненности атмосферы (табл. 1). Эффективной длиной пути утечки называют длину пути, по которому развивается разряд по загрязненной поверхности изолятора. В табл. 2 приведена характеристика степени загрязненности атмосферы по «Правилам устройства и технической эксплуатации контактной сети».

Таблица 1

Нормированные эффективные длины пути утечки внешней изоляции электрооборудования

Таблица 2

Характеристика участков железных дорог по степени загрязненности атмосферы

Основными механическими характеристиками изоляторов являются три следующие характеристики:

·          минимальная разрушающая сила на растяжение, имеющая преимущественное значение для подвесных изоляторов;

·          минимальная разрушающая сила на изгиб, имеющая преимущественное значение для опорных и проходных изоляторов;

·          минимальная разрушающая сила на сжатие, которая для большинства изоляторов имеет второстепенное значение.

Измеряют минимальную разрушающую силу в деканьютонах (даН), что почти совпадает с килограммом силы, или в килоньютонах (кН).

Изготавливают изоляторы из электротехнического фарфора, закаленного электротехнического стекла и полимерных материалов (кремнийорганическая резина, стеклопластик, фторопласт).

1. Линейные и станционные изоляторы

Изоляторы воздушных линий электропередачи чаще всего бывают тарельчатые, штыревые и стержневые. Эти изоляторы спроектированы так, чтобы в сухом состоянии пробивное напряжение превышало напряжение перекрытия примерно в 1.6 раза, что обеспечивает отсутствие пробоя при перенапряжениях. Одна из возможных конструкций тарельчатого изолятора показана на рис. 1. Для повышения надежности изоляции и повышения разрядных напряжений тарельчатые изоляторы соединяют в гирлянды. Узел крепления у тарельчатых изоляторов выполнен шарнирным, поэтому на изолятор действует только растягивающая сила.

Стержневые изоляторы изготавливают из высокопрочного фарфора и из полимерных материалов (рис. 2).

Механическая прочность фарфоровых стержневых изоляторов меньше, чем у тарельчатых, поскольку фарфор в стержневых изоляторах работает на растяжение, а иногда и на изгиб, а в тарельчатых – на сжатие внутри чугунной шапки изолятора.

Несущей конструкцией полимерного изолятора обычно является стеклопластиковый стержень, имеющий слабую дугостойкость. Этот стержень закрывают ребристым чехлом из кремнийорганической резины или фторопласта, которые обладают отталкивающими свойствами к влаге и загрязнениям.

Штыревые изоляторы крепятся на опоре с помощью металлического штыря или крюка (рис. 3). Из-за большого изгибающего усилия на такой изолятор применяют штыревые изоляторы на напряжения не выше 35 кВ.

На контактной сети электрифицированной железной дороги используется большое количество разновидностей изоляторов. По месту установки изолятора и по конструкции можно выделить шесть подгрупп изоляторов:

·          подвесные изоляторы, которых больше всего;

·          фиксаторные изоляторы, используемые для изоляции фиксаторных узлов;

·          консольные изоляторы, которые используют в изолированных консолях и которые могут быть тех же марок, что и фиксаторные;

·          секционирующие изоляторы – особый вид изоляторов, используемых в конструкциях секционных изоляторов (секционные изоляторы, собственно, изоляторами уже не являются, это сборные конструкции для секционирования контактной сети);

·          штыревые изоляторы, используемые для крепления проводов линий продольного электроснабжения, располагаемых на опорах контактной сети;

·          опорные изоляторы, используемые в мачтовых разъединителях.

В табл. 3 приведены характеристики нескольких распространенных видов изоляторов.

Таблица 3

Основные характеристики некоторых типов изоляторов

В качестве станционных изоляторов используются опорные изоляторы, в основном стержневого типа, проходные изоляторы разных типов и подвесные изоляторы (гирлянды тарельчатых изоляторов).

2. Распределение напряжения вдоль гирлянды изоляторов

Гирлянда изоляторов, составленная из подвесных тарельчатых изоляторов, является одной из наиболее часто встречающихся видов изоляции проводов воздушных линий и контактной сети. Напряжение, приложенное к гирлянде изоляторов, распределяется неравномерно, и на разные изоляторы приходятся разные доли напряжений, что снижает напряжение начала короны и напряжение перекрытия гирлянды. В наиболее неблагоприятной ситуации оказывается изолятор, ближайший к проводу.

Основной причиной неодинаковых напряжений на изоляторах можно считать наличие паразитных емкостей металлических частей изоляторов по отношению к земле (рис. 4). В гирлянде можно различить три вида емкостей: собственные емкости изоляторов C0, емкости металлических частей по отношению к земле C1 и емкости по отношению к проводу C2. Порядок величин емкостей примерно таков: C050 пФ, C15 пФ, C20.5 пФ.

В первом приближении емкостью изоляторов по отношению к проводу можно пренебречь, и тогда схема замещения гирлянды сухих изоляторов выглядит как на рис. 4,б. При переменном напряжении по емкостным элементам протекает емкостный ток, и ток первого снизу изолятора разветвляется на ток емкостного элемента по отношению к земле и ток оставшейся части гирлянды. Через второй снизу изолятор течет емкостный ток меньшей величины, и падение напряжения максимально на нижнем, ближайшем к проводу изоляторе, который находится в наихудших условиях. При числе изоляторов больше трех-четырех минимальное напряжение приходится, однако, не на самый верхний изолятор. Наличие емкостей C2 приводит к некоторому выравниванию неравномерности падений напряжения и минимальное напряжение оказывается на втором-третьем (или далее, в зависимости от числа изоляторов в гирлянде) изоляторе сверху. На рис. 5 показано распределение напряжения на гирлянде из 22 изоляторов линии 500 кВ; на один изолятор приходится от 9 до 29 кВ при среднем значении 13 кВ.

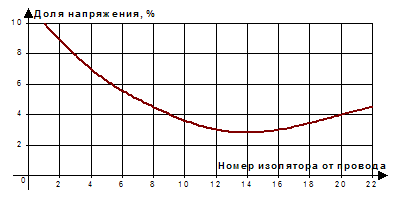

Рис. 5. Доля напряжения на изоляторах в гирлянде из 22 изоляторов

Для выравнивания напряжения по изоляторам гирлянды применяют экраны в виде тороидов, овалов, восьмерок, закрепляемых снизу гирлянды; на линиях с расщепленными фазами утапливают ближайшие изоляторы между проводами расщепленной фазы; расщепляют гирлянду около провода на две. Все эти меры выравнивают распределение напряжения из-за увеличения емкости C2.

Заключение

Среди изоляторов по расположению токоведущей части различают опорные, проходные и подвесные изоляторы, по конструктивному исполнению различают тарельчатые, стержневые и штыревые изоляторы, а по месту установки различают линейные и станционные изоляторы.

К основным характеристикам изоляторов относят номинальное напряжение, разрядные напряжения, геометрические параметры и механические характеристики.

На контактной сети используются подвесные изоляторы, фиксаторные изоляторы, консольные изоляторы, секционирующие изоляторы, штыревые изоляторы и опорные изоляторы.

Напряжение, приложенное к гирлянде изоляторов, распределяется неравномерно, и наибольшее напряжение оказывается на изоляторе, ближайшем к проводу.

Список литературы

1. Техника высоких напряжений: Учебное пособие для вузов. И.М.Богатенков, Г.М.Иманов, В.Е.Кизеветтер и др.; Под ред. Г.С.Кучинского. – СПб: изд. ПЭИПК, 1998. – 700 с.

2. Радченко В.Д. Техника высоких напряжений устройств электрической тяги. М.: Транспорт, 1975. – 360 с.

3. Техника высоких напряжений /Под ред.М.В.Костенко. М.: Высш. школа, 1973. – 528 с.

4. Правила устройства электроустановок. М.: Энергоатомиздат, 2002.
