Министерство  образования  и  науки РФ

Федеральное  агентство  по образованию

ГОУ СПО «Уральский политехнический колледж»

Филиал город Советский

Тема: АИС «Отдел кадров»

Дипломный проект

ДП 220105 22 02 07

проекта

______Лоханов С.А.

Руководитель

______Петрова С.Н.

ВВЕДЕНИЕ

В последние годы на первый план  выдвигается новая отрасль -  информационная индустрия, связанная с производством технических средств, методов, технологий для производства новых знаний. Эта индустрия тесно связана с развитием компьютерных технологий.

В информационном обществе доминирует производство информационного продукта, а материальный продукт становится более информационно емким. Изменятся весь уклад жизни, система ценностей: возрастает значимость культурного досуга, возрастает спрос на знания, от человека требуется способность к интеллектуальному труду и творчеству.

В результате появились противоречия между ограниченными возможностями человека по восприятию и переработке информации и существующими массивами хранящейся и передаваемой информации. Возникло большое число избыточной информации, в которой иногда трудно сориентироваться и выбрать нужные сведения. Для решения подобных проблем применяются автоматизированные базы данных. Они стали неотъемлемой частью практически всех компьютерных систем – от отрасли до отдельного предприятия.

За последние несколько лет вырос уровень потребительских качеств систем управления базами данных  (СУБД): разнообразие поддерживаемых функций, удобный для пользователя интерфейс, сопряжение с программными продуктами, в частности с другими СУБД,   возможности     для работы в сети и т.д.  СУБД позволяет сводить воедино информацию из самых разных источников (электронные таблицы, другие базы данных) и помогает быстро найти необходимую информацию, донести ее до окружающих с помощью отчетов, графиков или таблиц.

К  настоящему времени накоплен значительный опыт проектирования БД, предназначенных для управления производством, это позволяет сделать процесс создания БД более эффективным.

       Одной из наиболее распространенных СУБД является MS Access. Широкое  применение именно этой СУБД для небольших офисных программ связано с тем, что она интегрирована в пакет прикладных программ MS Office, не требует большого объема памяти и достаточно проста в использовании.

1 Общая часть

1.1 Характеристика ЭВМ

Для выполнения данной работы была использована следующая ЭВМ:

Intel Pentium 4 CPU 2.66GHz / RAM 512 Mb / HDD 38,6 Gb монитор Samsung SyncMaster 753DF, с установленной  операционной системой Windows ХР и пакетом прикладных программ MS Office 2003, принтер Epson Stylus C43SX.

MS Office 2003 помогает пользователям, упрощая наиболее трудные аспекты работы в и обеспечивая резкое повышение производительности труда.

В этот пакет включен  целый ряд функций, снижающих затраты на развертывание, поддержку и сопровождение приложений. Кроме того, многие компании сталкиваются с трудностями при управлении программным обеспечением в международной среде. Новая версия Office опирается на единый базовый код, что значительно упрощает их разрешение, содержит новые  масштабируемые, гибкие и настраиваемые средства установки, при этом Office 2003 обеспечивает совместимость с приложениями, разработанными в более ранних версиях.

При разработке программы из этого пакета были использованы: текстовый процессор Microsoft Word, электронные таблицы Microsoft Excel и СУБД Microsoft Access.

Microsoft Word предназначен для выполнения всех процессов обработки текста:  набора,  верстки,  проверки орфографии, вставки в текст графики (в стандарте *.pcx или *.bmp), распечатки текста. Он работает со многими шрифтами, как с русским, так и с любым из двадцати одного языка мира. В одно из многих полезных свойств  Word входит автоматическая коррекция текста по границам, автоматический перенос слов и правка правописания слов, сохранение  текста в определенный устанавливаемый промежуток времени, наличие макетов текстов и шаблонов, позволяющих в считанные минуты создать деловое письмо, факс, автобиографию, расписание, календарь и многое другое. Word обеспечивает поиск заданного слова или фрагмента текста, замену его на указанный фрагмент, удаление, копирование во внутренний буфер или замену по шрифту или размеру шрифта, а так же по надстрочным или по подстрочным символам. Наличие закладки в тексте позволяет быстро перейти к заложенному месту в тексте. Можно так же автоматически включать в текст дату, время создания, обратный адрес и имя написавшего текст. Для ограничения доступа к документу можно установить пароль на текст, который Word будет спрашивать при загрузке текста для выполнения с ним каких-либо действий. Word позволяет открывать много окон для одновременной работы с несколькими текстами. При разработке дипломного проекта текстовый процессор  использовался для печати программных документов и пояснительной записки.

       Электронная таблица Microsoft Excel – это  матрица из строк и столбцов, образующих отдельные ячейки. В эти ячейки могут записываться данные (числа, текст, логические переменные), а также формулы, по которым производятся различного рода вычисления. В одни ячейки данные вводятся, а в других ячейках они обрабатываются по заданным формулам.

          Многие операции в Excel можно выполнять не только над отдельными ячейками, но и над множеством ячеек. К таким операциям относятся копирование и перемещение данных, форматирование ячеек, обработка данных различных ячеек по одной формуле (например, суммирование) и другие. Совокупность ячеек называется диапазоном. Чаще всего на практике приходится работать с прямоугольными диапазонами.  В формулах можно смешивать и совмещать абсолютные и относительные ссылки на ячейки, т. е., например, указать абсолютную ссылку на букву (номер колонки) вместе с относительной ссылкой на номер ряда.

С помощью электронных таблиц можно составить, к примеру, смету личных расходов или оформить накладную, вычислить сложное тригонометрическое выражение или решить логическую задачу. В процессе работы над дипломным проектом  Microsoft Excel использовался при проведении тестирования (рассчитывались контрольные значения) и при расчете экономической эффективности программы.

СУБД Microsoft Access основана на  использовании реляционной базы данных. Реляционная база данных представляет собой множество взаимосвязанных таблиц, каждая из которых содержит информацию об объектах определенного типа. Кроме описания структуры таблиц, обычно задаются связи между таблицами. Связи в реляционных базах данных определяются по совпадению значений полей в разных таблицах. База  данных является основой информационной системы, которая позволяет пользователю хранить, обрабатывать и анализировать данные, обеспечивает удобный интерфейс, предоставляет ряд других возможностей.

Модель информационной системы обычно рассматривается как совокупность трех моделей:

-  модели данных;

-  модели визуального представления данных;

-  модели управления данными.

Структура каждого компонента информационной системы включает три элемента:

-  единая модель, описывающая организацию данных;

-  виды, являющиеся визуальным представлением данных;

-  интерфейсные элементы, позволяющие изменять данные, хранящиеся в модели.

Этим компонентам в СУБД соответствуют:

-  структура данных, состоящая из объектов-таблиц;

-  запросы, формы для просмотра данных, отчеты, сводные таблицы, диаграммы, динамические WEB-страницы;

-  управляющие запросы, формы для ввода  изменения данных, макросы и модули.

СУБД Microsoft Access предоставляет разработчику интегрированные средства проектирования базы данных,  создания запросов, создания и изменения форм, отчетов и страниц данных. Для написания программных модулей используется объектно-ориентированный язык программирования Visual Basic for Applications (VBA). Более подробное описание СУБД приведено  в разделе 2.4 Краткое описание среды программирования.

1.3   Краткое описание операционной системы

Windows XP Professional сочетает преимущества Windows 2000 Professional (например, средства безопасности, управляемость и надежность) с лучшими качествами Windows 98 и Windows ME (поддержка Plug and Play, простой пользовательский интерфейс и передовые службы поддержки). Это делает Windows® XP Professional наиболее подходящей операционной системой для настольных компьютеров, применяемых в корпоративной среде. поскольку повышаются вычислительные возможности предприятия, одновременно сокращая совокупную стоимость программного обеспечения всех настольных компьютеров.

В основе системы Windows XP Professional лежит проверенный код Windows NT® и Windows 2000, характеризуемый 32-разрядной вычислительной архитектурой и полностью защищенной моделью памяти. Средство проверки драйверов устройств в операционной системе Windows XP Professional, созданное на основе аналогичного средства системы Windows 2000, обеспечивает более тщательное испытание драйверов. Устранена большая часть конфликтных ситуаций, при которых пользователи Windows NT 4.0 и Windows 95/98/ME были вынуждены перезагружать свои компьютеры. В результате этих действий значительно увеличивается время бесперебойной работы системы.

Критически важные структуры ядра системы теперь доступны только для чтения, благодаря чему драйверы и приложения не могут повредить их. Весь код драйверов устройств также доступен только для чтения и снабжен защитой на уровне страниц. Некорректные приложения не могут повредить ключевые области ядра операционной системы.

В системе реализован механизм, позволяющий устанавливать и использовать одновременно несколько версий компонентов системы Windows. Это позволяет избежать конфликта между различными версиями DLL, поскольку любое приложение, написанное и протестированное совместно с другими версиями системного компонента, может использовать эту версию, даже если на компьютере установлены приложения, использующие более новую версию того же компонента.

Операционная система предохраняет основные системные файлы от перезаписи при установке приложений. Если произошла перезапись файла, правильная версия будет восстановлена благодаря защите Windows. Защищая системные файлы, Windows XP Professional предотвращает наиболее типичные системные неполадки, распространенные в предыдущих версиях Windows.

Операционная система также предоставляет администраторам механизм для идентификации программного обеспечения, которое используется в данной вычислительной среде, и для контроля его работы. Это средство применяется для предотвращения запуска вирусов и «троянских» программ, а также для блокировки программного обеспечения и повышения целостности и управляемости системы и, в конечном счете, снижению совокупной стоимости всех ПК. В системе допускается одновременная работа нескольких приложений, в то же время обеспечивается быстрая реакция системы и высокая стабильность ее работы; поддерживается до 4 ГБ оперативной памяти и до двух симметричных микропроцессоров.

В операционной системе Windows XP Professional файловая система EFS позволяет иметь доступ к зашифрованному документу сразу нескольким пользователям и обеспечивает высший уровень защиты от хакерских атак и несанкционированного доступа к данным

Сохранив ядро Windows 2000, операционная система Windows XP Professional приобрела обновленный внешний вид. Типичные задачи объединены и упрощены, добавлены новые визуальные подсказки, помогающие пользователю в работе с компьютером. Одним нажатием кнопки администратор или пользователь может сменить обновленный пользовательский интерфейс на классический интерфейс Windows 2000.

1.4 Краткое описание среды программирования

На сегодняшний день Microsoft Office Access – один из компонентов семейства офисных приложений Microsoft Office – является одной из самых популярных настольных СУБД. Это связано с тем, что СУБД Access предоставляет пользователю очень широкие возможности ввода, обработки и представления данных. Эти средства удобны и высокопродуктивны, что обеспечивает высокую скорость разработки приложений. Microsoft Access дает

возможность создавать реляционные базы данных и  работать с другими программами, использующими базы данных, такими как Microsoft SQL Server, Delphi  и др.

Microsoft Access позволяет управлять всеми сведениями из одного файла базы данных. В рамках этого файла используются следующие объекты:

-  таблицы для сохранения данных;

-  запросы для поиска и извлечения только требуемых данных;

-  формы для просмотра, добавления и изменения данных в таблицах;

-  отчеты для анализа и печати данных в определенном формате;

-  страницы доступа к данным для просмотра, обновления и анализа данных из базы данных через Интернет или интрасеть.

Запросы создаются для поиска и вывода данных, удовлетворяющих заданным условиям, включая данные из нескольких таблиц, для обновления, добавления  или удаления группы записей одновременно, для выполнения стандартные или пользовательских вычислений, для создания новых таблиц. Для создания запросов,  а также для обновления и управления объектами базы данных, применяется язык SQL (Structured Query Language).

Язык SQL используется при создании запросов, а также для обновления и управления реляционными базами данных, такими как базы данных Microsoft Access. SQL является полным языком, в нем присутствуют не только операции запросов, но и операторы, соответствующие DDL – Data Definition Language – языку описания данных. Кроме того, язык содержит операторы, предназначенные для управления (администрирования) БД.

Для создания  и изменения объектов используются операторы определения данных DDL:

CREAT TABLE – создать таблицу. Создает новую таблицу в БД.

DROP TABLE удалить таблицу. Удаляет таблицу из БД.

ALTER TABLE – изменить таблицу. Изменяет структуру существующей таблицы или ограничения целостности, задаваемые для данной таблицы.

CREAT VIEW – создать представление. Создает виртуальную таблицу соответствующую некоторому SQL – запросу.

DROP VIEW удаляет ранее созданное представление.

ALTER VIEW – изменить представление. Изменяет ранее созданное представление.

CREAT INDEX – создать индекс. Создает индекс для некоторой таблицы для обеспечения быстрого доступа по атрибутам, входящим в индекс.

DROP INDEX - удаляет ранее созданный индекс.

Для изменения  данных используются операторы манипулирования данными:

DELETE удалить строки. Удаляет одну или несколько строк, соответствующих условиям фильтрации, из базовой таблицы. Применение оператора согласуется с принципами поддержки целостности, поэтому этот оператор не всегда может быть выполнен корректно, даже если синтаксически он написан правильно

INSERT вставить строку. Вставляет одну строку в базовую таблицу. Допустимы модификации оператора, при которых сразу несколько строк могут быть перенесены из одной таблицы или запроса в базовую таблицу.

UPDATE обновить строку. Обновляет значения одного или нескольких столбцов в одной или нескольких строках, соответствующих условиям фильтрации.

Для обработки ми анализа данных применяется язык запросов Data Query Language (DQL)

SELECT выбрать строки. Оператор, заменяющий все операторы реляционной алгебры и позволяющий сформировать результирующее отношение, соответствующее запросу.

SELECT ключевое слово, которое сообщает СУБД, что эта команда – запрос. Все запросы начинаются этим словом с последующим пробелом. За ним может следовать способ выборки – с удалением дубликатов (DISTINCT) или без удаления (ALL, подразумевается по умолчанию). Затем следует список перечисленных через запятую столбцов, которые выбираются запросом из таблиц, или символ  * (звездочка) для выбора всей строки. Любые столбцы, не перечисленные здесь, не будут включены в результирующее отношение, соответствующее выполнению команды. Это, конечно, не значит, что  они будут удалены или их информация будет стерта из таблиц, потому что запрос не воздействует на информацию в таблицах – он только показывает данные.

FROM ключевое слово подобное SELECT, которое должно быть представлено в каждом запросе. Оно сопровождается пробелом и затем именами таблиц, используемых в качестве источника информации. В случае если указано более одного имени таблицы, неявно подразумевается, что над перечисленными таблицами осуществляется операция декартова произведения. (Полное декартово произведение это набор всевозможных сочетаний из n элементов каждое, где каждый элемент берется из своего домена).

WHERE ключевое слово, за которым следует предикат – условие, налагаемое на запись в таблице, которому она должна удовлетворять, чтобы попасть в выборку. В этом разделе задаются условия отбора строк результата или условия соединения кортежей исходных таблиц.

В выражении условий раздела WHERE могут быть использованы следующие предикаты:

Предикаты сравнения { =, < >, >, <, >=, <= }, которые имеют традиционный смысл.

Предикат Between A and B принимает значения между А и В. Предикат истинен, когда сравниваемое значение попадает в заданный диапазон, включая границы диапазона. Одновременно в стандарте задан и противоположный

предикат Not Between A and B, который истинен тогда, когда сравниваемое значение не попадает в заданный диапазон, включая его границы.

Предикат вхождения в множество IN (множество) истинен тогда, когда сравниваемое значение входит в множество заданных значений. При этом множество значений может быть задано простым перечислением или встроенным подзапросом. Одновременно существует  противоположный предикат NOT IN (множество), который истинен тогда, когда сравниваемое значение не входит в заданное множество.

Предикаты сравнения с образцом LIKE и NOT LIKE. Предикат LIKE требует задания шаблона, с которым сравнивается заданное значение, предикат истинен, если сравниваемое значение соответствует шаблону, и ложен в противоположном случае. Предикат NOT LIKE имеет противоположный смысл.

Предикат сравнения с неопределенным значением IS  NULL. Неопределенное значение интерпретируется в реляционной модели как значение, неизвестное в данный момент времени. Это значение при появлении дополнительной информации в любой момент времени может быть заменено на некоторое конкретное значение. При сравнении неопределенных значений не действуют стандартные правила сравнения: одно неопределенное значение никогда не считается равным другому неопределенному значению. Для выявления равенства значения некоторого атрибута неопределенному применяют специальные стандартные предикаты: <имя атрибута>IS NULL и <имя атрибута > IS NOT NULL. Если в данном кортеже (в данной строке) указанный атрибут имеет неопределенное значение, то предикат IS NULL принимает значение «Истина» (TRUE), а предикат IS NOT NULL – «Ложь» (FALSE), в противном случае предикат IS NULL принимает значение «Ложь», а предикат IS NOT NULL принимает значение «Истина».

В разделе GROUP BY задается список полей группировки.

В разделе HAVING задаются предикаты – условия, накладываемые на каждую группу.

В части ORDER BY задается список полей упорядочения результата, т.е. список полей, который определяет порядок сортировки в результирующем отношении.

Для простоты просмотра, ввода и изменения данных непосредственно в таблице создаются формы. При открытии формы Microsoft Access отбирает данные из одной или более таблиц и выводит их на экран. В форме могут отображаться поля из нескольких таблиц. Кроме того, форма позволяет отображать рисунки и другие объекты.  Формы являются тем типом объектов базы данных, который обычно используется для отображения данных в базе данных. Форму можно также использовать как кнопочную форму, открывающую другие формы или отчеты базы данных, а также как пользовательское диалоговое окно для ввода данных и выполнения действий, определяемых введенными данными.

Формы можно также открывать в режиме сводной таблицы или в режиме диаграммы для анализа данных. В этих режимах пользователи могут динамически изменять макет формы для изменения способа представления данных. Существует возможность упорядочивать заголовки строк и столбцов, а также применять фильтры к полям. При каждом изменении макета сводная форма немедленно выполняет вычисления заново в соответствии с новым расположением данных. В режиме сводной таблицы имеется возможность просматривать исходные данные или сводные данных, упорядочивая поля в областях фильтра, строк, столбцов и данных. В режиме сводной диаграммы можно визуально представлять данные, выбрав тип диаграммы и упорядочивая поля в областях фильтра, рядов, категорий и данных.

Для анализа данных или представления их определенным образом в печатном виде   создаются  отчеты.   Отчет  является удобным   и  эффективным

средством представления данных в печатном формате. Имея возможность управлять размером и внешним видом всех элементов отчета, пользователь может отобразить сведения желаемым образом. Источником записей отчета являются поля в базовых таблицах и запросах. Присоединенный отчет получает данные из базового источника записей. Другие данные, такие как заголовок, дата и номера страниц, сохраняются в макете отчета.

Для обработки событий в форме или отчете применяются макрокоманды (макросы) и модули на языке VBA (Visual Basic for Applications). Макрос – это группа команд, объединенных под одним именем и выполняющих определенную функцию (например, открытие/закрытие формы, отчета , запуск запроса и т. д.). Каждый макрос представляет собой небольшой отлаженный модуль на  VBA, их применение значительно упрощает процесс программирования и уменьшает количество ошибок при разработке программы.

Язык Visual Basic for Applications (VBA) компании Microsoft является общим языком для всех приложений Microsoft Office. VBA является современным языком структурного программирования. Находясь в окне модулей, можно создавать и редактировать код VBA и процедуры. Visual Basic для приложений играет важную роль при разработке баз данных  Access. С помощью VBA можно настроить формы и отчеты, запус­тить макросы, а также отобразить объект Access в других приложениях или извлечь данные. Используя Visual Basic для приложений, можно вывести формы и отчеты, выполнить методы объектов, а также создать и изменить элементы. Кроме того, имеется возможность работать с информацией непосредственно: мож­но создать наборы данных, задать их параметры и изменить информацию в них.

В Microsoft Access 2003 входят средства работы с другими программными продуктами:

- Работа с Microsoft SQL Server.  Существует возможность создать проект Microsoft Access, который можно легко подключить к базе данных Microsoft SQL Server, или воспользоваться мастером баз данных Microsoft SQL Server для быстрого создания базы данных SQL Server и проекта Microsoft Access в одно и то же время. Работа с проектом Microsoft Access аналогична работе с

базой данных Microsoft Access — процесс создания форм, отчетов, страниц доступа к данным, макросов и модулей один и тот же. Подключившись к базе данных SQL Server, можно просматривать, создавать, изменять и удалять таблицы, представления, сохраненные процедуры и схемы базы данных с помощью средств разработки Microsoft SQL Server Design Tools.

- Создание новой базы данных Microsoft Access на основе данных из файла другого формата.  Можно открыть в Microsoft Access файл другого формата  например, текстовый, dBASE, Paradox или электронную таблицу; Microsoft Access автоматически создаст базу данных Microsoft Access и связи с этим файлом.

- Импорт и связывание данных из Microsoft Outlook или Microsoft Exchange.  Для импорта или связывания данных из Microsoft Outlook и Microsoft Exchange Server используются мастера импорта из Microsoft Outlook и Microsoft Exchange Server. Например, можно создать связь с папкой Microsoft Outlook «Контакты», а затем создавать документы на бланке и почтовые наклейки путем объединения данных с помощью мастера составных документов Microsoft Word.

- Экспорт в другие источники.  Из Microsoft Access можно экспортировать данные в различные форматы и приложения.

                                                               2. СПЕЦИАЛЬНАЯ ЧАСТЬ

2.1 ПОСТАНОВКА ЗАДАЧИ

Программа предназначена для организации работы информационной

            системы Отдел кадров.

                         Программа должна:

1)        обеспечить ввод и корректировку данных:

-      ФИОсотрудника;

-      Паспортные данные;

-      Уровень образования;

-      Оклад;

-      Должность;

-      Специальность;

-      Отделы

-      ФИО начальника;

-      Телефон;

2)        давать возможность  просматривать следующую информацию:

-      По образованию и специальности;

-      По отделам и должностям;

-      По указанной специальности;

3)        обеспечивать формирование и печать отчетов:

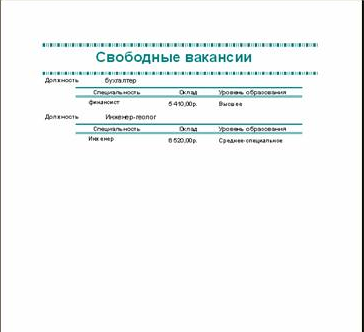

-      Вакантные должности;

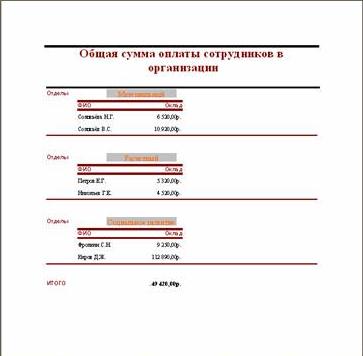

-      Оплата общей суммы по организации;

-      Оплата общей суммы по отделам.

2.2 Инфологическая модель

                                                                                                                                                                         Должности

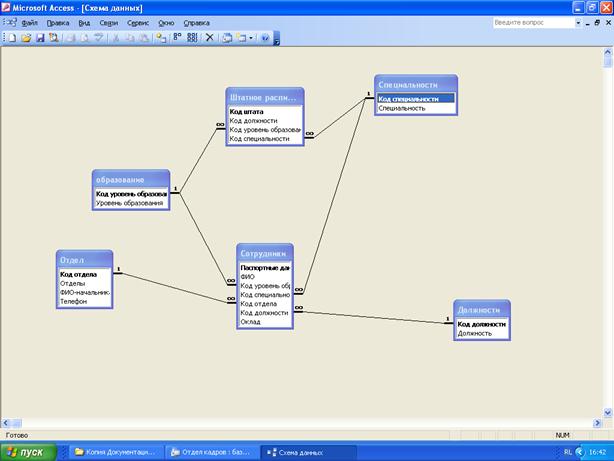

2.3 Даталогическая модель

                        1    Таблица Должности с полями:

                                    - Код должности [Счётчик, Первичный ключ,

                                     уникальное];

                                    -Должность [текстовый, не более 60 символов, обязательное,

                                     неуникальное];

                        2    Таблица Образование с полями:

- Код уровень образования [Счётчик, обязательное,

                                    уникальное];

 - Образование [текстовый, не более 30 символов, обязательное, уникальное];

                         3     Таблица Отдел с полями:

                                     - Код отдела [Счётчик, обязательное,

                                       уникальное];

                                     - Отделы [целое, не более 15 символов, обязательное,

                                       неуникальное];

                                     - ФИО начальника [целое, не более 5 символов, обязательное,

                                       уникальное];

                                      - Телефон [целое, не больше 10 символов, обязательное,

                                       неуникальное];

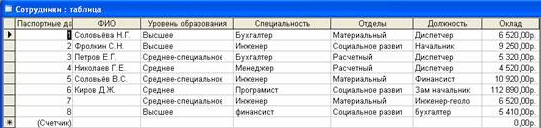

4        Таблица Сотрудники с полями:

                                    -  Паспортные данные [Счётчик, обязательное,

                                       уникальное];

                                   -  ФИО [целое, не более 50 символов, обязательное,

                                       неуникальное].

                                    -  Код уровень образования [целое, не более 20 символов, обязательное,

                                       неуникальное].

                                    -  Код специальности [целое, не более 20 символов, обязательное,

                                       неуникальное].

                                    -  Код отдела [целое, не более 20 символов, обязательное,

                                       неуникальное].

                                    -  Код должности [целое, не более 20 символов, обязательное,

                                       неуникальное].

                                   -  Оклад [целое, не более 20 символов, обязательное,

                                       неуникальное].

                             5     Таблица Специальности с полями:

                                     - Код специальности [Счётчик, обязательное,

                                       неуникальное];

                                     - Специальность  [текст, не более 10 символов, обязательное,

     неуникальное];

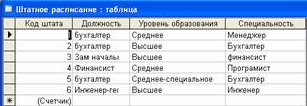

6      Таблица Штатное расписание с полями

   - Код штата [Счётчик, обязательное, неуникальное];

                                      - Код должности [целое, не более 20 символов, обязательное,

                                       неуникальное]

                                      - Код уровень образования [целое, не более 20 символов, обязательное,

                                       неуникальное]

                                      - Код специальности [целое, не более 20 символов, обязательное,

                                       неуникальное]

                                               2.4 ОПИСАНИЕ АЛГОРИТМА

                              Описание алгоритма главного модуля

1 Общие сведения

Наименование программы: Отдел кадров.

2 Функциональное назначение

Программа предназначена для организации работы информационной

системы Отдел кадров.

3 Описание логической структуры

В начале программы организуется цикл «Главная форма» и выводится меню

с пунктами:

-      Списки;

-      Ввод и редактирование данных;

-      Отчёты;

-      выход.

Если выбран пункт «Списки», то вызывается модуль «Запросы»,

который обеспечивает просмотр данных по образованию, специальностям, отделам должностям.

Если выбран пункт «Ввод и редактирование данных», то вызывается модуль

«Данные организации», который обеспечивает ввод и корректировку данных по сотрудникам организации, штатному расписанию, начальникам отделов.

Если выбран пункт «Отчеты», то вызывается модуль «Отчеты», который

обеспечивает просмотр и печать отчетов «Вакантные должности», «Оплата общей суммы по организации», «Оплата общей суммы по отделам».

Выход из цикла «ГФ» происходит при нажатии кнопки «Выход».

4 Входные данные

Таблицы: Должности, Образование, Отдел, Сотрудники, Специальности, Штатное      расписание

5 Выходные данные

Таблицы: Должности, Образование, Отдел, Сотрудники, Специальности, Штатное      расписание

Отчеты: «Вакантные должности», «Оплата общей суммы по организации», «Оплата общей суммы по отделам»

            2.5 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1 Назначение программы

Программа предназначена для организации работы информационной системы Отдел кадров.

2 Условия выполнения программы

            Для функционирования модуля необходимо наличие:

1)операционной системы Windows ХР;

2)MS Access 2002;

3)Файла Отдел кадров;

4)Технические средства:

- процессор INTEL 386;

- ОЗУ 32 Мб.

3 Выполнение программы

3.1 Начало работы

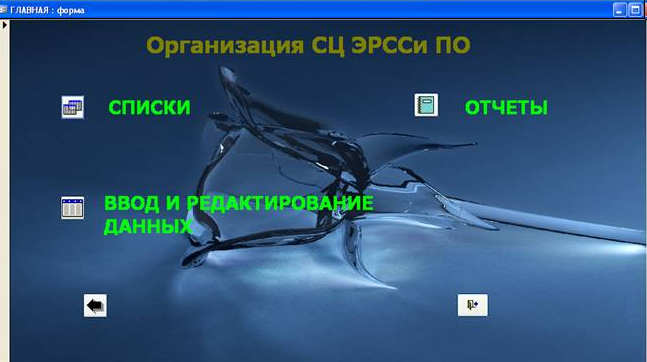

            В начале работы программы выводится меню с пунктами:

-      Списки;

-      Ввод и редактирование данных;

-      Отчеты;

-      Выход.

Для просмотра данных нажать кнопку «Списки», выйдет меню просмотра данных о:

-    Образовании и специальности;

-      Отделах и должностях;

-      Указанной специальности;

-      Выход.

Выбрать нужную кнопку и нажав её просмотреть данные.

     Для удаления или изменения данных нажать кнопку «Ввод и редактирование данных»,

выйдет меню:

-    Сотрудники организации;

-      Штатное расписание;

-      Начальники отделов;

-      Выход.

Если нужно удалить данные о почтальоне нажать кнопку «Сотрудники организации», выбрать

           нужную запись и нажать кнопку «удалить».

Если нужно изменить запись, то выбрать нужную запись, изменить её и нажать кнопку «сохранить».

Если  нужно добавить запись, то нажать кнопку «добавить» и в появившуюся пустую строку внести данные и нажать кнопку «сохранить».

 Если нужно удалить данные о участке нажать кнопку «Штатное расписание», выбрать

           нужную запись и нажать кнопку «удалить».

Если нужно изменить запись, то выбрать нужную запись, изменить её и нажать кнопку «сохранить».

Если  нужно добавить запись, то нажать кнопку «добавить» и в появившуюся пустую строку внести данные и нажать кнопку «сохранить».

Если нужно удалить данные о получателе нажать кнопку «Начальники отделов»,выбрать

           нужную запись и нажать кнопку «удалить».

Если нужно изменить запись, то выбрать нужную запись, изменить её и нажать кнопку «сохранить».

Если  нужно добавить запись, то нажать кнопку «добавить» и в появившуюся пустую строку внести данные и нажать кнопку «сохранить».

3.2 Просмотр и печать отчетов

Для просмотра и печати отчетов нажать кнопку «Отчеты», после этого появляется меню:

- «Вакантные должности»;

- Печать отчета «Вакантные должности»;

- «Оплата общей суммы по организации»;

- Печать отчета «Оплата общей суммы по организации»;

- «Оплата общей суммы по отделам»;

- Печать отчета «Оплата общей суммы по отделам».

Для просмотра нужного отчета выбрать соответствующую ему кнопку, нажать её и просмотреть отчет.

Для того чтобы распечатать нужный отчет, выбрать соответствующую отчету кнопку «печать» и нажав её распечатать отчет.

3. Экономическая часть

2. Исходные данные для оценки стоимости разработки программного продукта

Условный  экономический эффект от внедрения автоматизированной информационной системы “ Реализация косметики ” достигается за счет  того, что  приложение, созданное  в СУБД MS ACCESS, позволяет автоматизировать процесс регистрации заявок на ремонтные работы и обеспечивает возможность хранения и обработки сведений, получения статистических данных и печати отчетов. Эта работа на предприятии выполнялась с применением текстового редактора и электронных таблиц. Использование программы позволяет сократить время, необходимое оператору на выполнение  работы,  в 2,5 раза. Внедрение данной программы позволяет сэкономить фонд заработной платы за  счет сокращения времени работы оператора. Ниже приведен расчет экономической эффективности  программы «Реализация косметики».

Таблица 1- Исходные данные по предприятию

                                  Расчет условного числа операторов

Функционально-ориентированные метрики измеряют программный   продукт и процесс его разработки. Для оценки сложности программного продукта используются пять информационных характеристик: внешние вводы, внешние выводы, запросы, внутренние логические файлы и интерфейсные файлы. Они позволяют оценить программу в условных операторах. Рассматриваемая программа имеет следующие характеристики:

I Внешние вводы (формы):

- Название товара

- Категория товара

- Страна изготовитель

- Фирма изготовитель

- Реализатор

- Реализация товара

Всего:6

II Внешние выводы:

а) формы:

- Главная

  - Название товара

- Категория товара

  - Страна изготовитель

  - Фирма изготовитель

  - Реализатор

  - Реализация товара

Всего: 7

б) отчеты:

- Не проданные товары

- Реализация товара

- Реализация товара за месяц

- Реализация товара за истекший месяц

- реализация товара за истекший период

Всего:5

III Запросы:

- Товар выданный определенному реализатору

- товар изготовленный в определенной стране, определенным изготовителем

- Товар проданный за указанный период

Всего:3

Таблица 2 - Характеристики  программы

Функциональная характеристика FP рассчитывается по формуле:

FP=∑Ci*Кi, i=1,…5,

где Ci – сложность, Кi  - количество элементов.

FP=6*2,5+12*2+3*2+6*1,5=54

Количество условных операторов рассчитывается по формуле:

Q=FP*К,

где FP - функциональная характеристика, К - коэффициент пересчета, который зависит от среды программирования, для MS ACCESS К=9:

Q=54*9=486

4 Расчет трудоемкости создания программного продукта

     Таблица 3 - Квалификация разработчика

(4.1) Затраты труда на исследование алгоритма решения:

где  Q = условное число операторов;

КР – коэффициент, зависящий от квалификации разработчика;

В - коэффициент увеличения затрат, связанный с неполнотой описания и необходимости уточнений и доработок, принимается B=1,5;

S коэффициент, который определяется сложностью задачи, в данном случае Р=80.

tu=11.39 (час)

(4.2) Затраты труда на разработку алгоритма:

            где  Q = условное число операторов;

  КР – коэффициент, зависящий от квалификации разработчика;

R – коэффициент, который определяется сложностью задачи, в данном                      случае R=20.

                                                                          tp= 30(час)

(4.3) Затраты труда на составление программы по готовой блок схеме:

                              tп

tп =12(час)

(4.4) Затраты труда на автономную отладку программы:

tотл = 61(час)

(4.5) Затраты труда на подготовку документации в рукописи :

tрук= 30(час)

(4.6) Затраты труда на редактирование, печать и оформление документации рассчитываются по формуле:

tдок=0.75*tрук

tдок=0.75*30=23(час)

(4.7) Суммарная трудоемкость создания программы:

Т=tu+tp+tn+tотл+tрук+tдок=168(час)

                         5.Расчет заработной платы программиста

(5.1)Должностной оклад программиста в зависимости от его квалификации

Докл  = 12000 (руб.)

(5.2)Годовая сумма заработной платы

ЗПгод=Докл*12,

где 12 – число месяцев в году,

 ЗПгод=12000*12=144 000 (руб.)

(5.3)Премия за высокие результаты работы

П= ,

                               где процент премии %П =50

П= 144 000*50 = 72 000 (руб.)

100

(5.4)Основная заработная плата

ОЗП=ЗПгод+П

ОЗП=144 000+72 000=216 000 (руб.)

(5.6)Процент дополнительной заработной платы

%ДЗП =  + 1%,

              где До = 44 – дни отпуска;

                         Дк = 365 – дни календарные;

                        Дв = 104 – дни выходные;

                      Дп = 12 – дни праздничные

          %ДЗП =  44*100%               + 1% = 22,36%

                 365–104–12– 44

(5.7)Дополнительная заработная плата

ДЗП =

ДЗП = 216 000*22,46 = 48295,92 (руб.)

                  100

(5.8)Общий фонд заработной платы

ОФЗП = ОЗП + ДЗП

ОФЗП = 216000 + 48295,92 = 264295,92 (руб.)

(5.9)Общий фонд заработной платы с районной надбавкой

ОФЗПр-н = ОФЗП * 1.7

ОФЗПр-н =264295,92 * 1.7 =396443,88 (руб.)

           где 1,7- районная надбавка в г. Когалым

 (5.10)Общий фонд заработной платы с ЕСН

ОФЗПЕСН = ОФЗПр-н * 1.26,

где 1,26 – ставка ЕСН (единый социальный налог),  установлена в размере 26%  с 01.01.2005 года

ОФЗПЕСН = 396443,88 * 1.26 = 499519,29 (руб.)

(5.11)Годовой фонд рабочего времени

Фгод=(Дк Дв – Дп – До – Ду) * tсм,

Фгод=(365–104–12–44)*8=1640 (час.)

(5.12)Среднечасовая ставка программиста

Счас=

  Счас= 396443,88 = 345,20 (руб.)

                    1640

(5.13)Расход по оплате труда разработчика программы

Ззп =   Счас * T

Ззп = 345,20 * 168 = 57931,48 (руб.)

                         6.Затраты на расходные материалы

Таблица 4- Расходные материалы

7 Общехозяйственные расходы

(7.1)Фонд времени, выделяемый на ремонт оборудования:

Фрем.об. = Фдн  + Фмес + Фгод

                   где Фд дневной фонд времени на ремонт оборудования

(7.1.1.) Фонд рабочего времени выделяемый на ежедневные профилактические работы:

Фдн=tсмпроф * (Дк – Дв – Дп)

где tсмпроф – это количество часов, выделяемых на ежедневные   профилактические работы

     Фдн = 0,5 * (365 – 104 – 12) = 124,5 (час.)

(7.1.2.) Фонд рабочего времени выделяемый на месячные профилактические работы:

Фмес = tмеспроф * 12

где  tмеспроф  = 2 часа количество часов выделенное на ежемесячные профилактические работы

Фмес = 2 * 12 = 24 (час.)

(7.1.3.) Фонд рабочего времени выделяемый на год профилактических работ:

Фгод=tгодпроф

где tгодпроф = 6 часов количество часов, выделенное на ежегодные      профилактические работы

Фрем.об. =124,5  + 24 + 6 = 154,5 (час.)

(7.2) Действительный фонд времени работы оборудования:

Фдейств = (Дк Дв – Дп) * tсм * С – Фрем.об .

где С = 1, это количество смен

     Фдейств = (365–104–12)*8*1–154,5= 1837,5 (час.)

(7.3) Затраты на электроэнергию за год:

(7.3.1.) Затраты на освещение одного рабочего места в год:

Зосв= Ц1КВт * Nл * Nосв  * Фдейств

где Ц1КВт/ч = 1,29, это цена 1 КВт/ч в г. Когалым

                                     Nл  = 2, это количество осветительных приборов

                         Nосв  = 0,06, это мощность одного осветительного прибора

Зосв=1,29 * 2 * 0,06 * 1837,5 = 255,71 (руб.)

Затраты на электроэнергию для монитора

Зэлмон = ЦКВт/ч * Nмон* Фдейств

                   где Nмон = 0,4, это мощность монитора

Зэлмон = 1,29 * 0,4 * 1837,5 = 852,37 (руб.)

Затраты на электроэнергию системного блока

Зэлсист.бл  = ЦКВт/ч * Nсист.бл* Фдейств

                   где Nсист.бл = 0,3, это мощность системного блока

Зэлмон = 1,29 * 0,3 * 1837,5 = 639,28 (руб.)

    Общая годовая сумма затрат на электроэнергию

∑Зэл=Зосв + Зэлмон  + Зэлсист.бл

∑Зэл= 255,71 + 852,37   + 639,28 = 1747,35 (руб.)

(7.4.) Амортизация основных фондов

(7.4.1)Амортизация  оборудования:

Аоб= Цоб*Нп.в/об ,

                                              100

Где Нп.в/об = 4,2%, это норма амортизации по оборудованию, на полное восстановление

Аоб = 32000 * 4,2  = 4800 (руб.)

           100

(7.4.2)Амортизация здания:

Азд=цзд*нздам/100

Цзд=Цм3*hм*Sм2,

                    где Цм3  = 1850 (руб.) – это цена одного м3 здания;

     Sм2  - занимаемая площадь здания , Sм2 =12;

                     h  - высота здания,  h = 2,80.

Цзд=1850*12*2,80=62160(руб.)

Азд=62160*0,35/100=217,56(руб.)

Общая сумма амортизационных отчислений:

А=Аоб+Азд=4800+217,56=5017,56(руб.)

(7.5) Затраты на текущий ремонт оборудования:

зтр=цоб*ктр=32000*0,2=6 400,00р.

(7.6.) Общехозяйственные расходы, связанные с обслуживанием единицы оборудования:

Таблица 5-Общие затраты

(7.7.) Стоимость одного часа работы единицы оборудования:

           Зобщ                        13 164,91

С1час=               =                       =7,17

                     Фдейст.            1837,5

   (7.8.)Совокупные затраты машинного времени:

tмаш=tn+tотл+tдок

tмаш=12+61+23=96(час)

(7.9.) Затраты на использование оборудования при разработке программного продукта:

Змаш=С1час*tмаш

Змаш=7,17*96=685,70

8. Смета затрат на разработку программного продукта

8.1.Смета затрат на разработку программного продукта

Таблица 6 - Общие затраты на разработку программного продукта

(8.2) Предполагаемая цена программного продукта:

Цпп = Sобщ + П= Sобщ* Кн.пр= 61 552,89 * 1,08=66477,13 (руб)

    В городе Советском находится 10 предприятий куда можно продать разработанный программный продукт. Допустим программу пожалуют приобрести 70% этих предприятий, значит необходимо сделать 7 копий.

          (8.3.) Определяем цену продажи:

Цпродаж = =66477,13 /7=9496,74 (руб)

Nкопий - количество копий

 Если программное обеспечение будет продано, то затраты на разработку программы окупятся.

4  ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Под охраной труда понимается система обеспечения безопасности жизни и здоровья работников в процессе трудовой деятельности, включающая правовые, социально-экономические, организационно-технические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и иные мероприятия. Чтобы обеспечить охрану труда на предприятии, руководитель обязан обеспечивать:

-        безопасность при эксплуатации производственных зданий, сооружений, оборудования;

-         безопасность технических процессов и используемых в производстве сырья и материалов;

-        эффективную эксплуатацию средств коллективной и индивидуальной защиты (СИЗ);

-         нормативные условия труда на каждом рабочем месте;

-        организацию надлежащего санитарно-бытового и лечебно-профилактического обслуживания работников;

-        наличие средств индивидуальной защиты;

-        проведение инструктажей и проверки знаний по технике безопасности и охране труда для работников предприятия.

Для работников, использующих в производственном процессе ПЭВМ, должен обеспечиваться следующий режим труда:

1.        Суммарное время работы ВДТ и ПЭВМ не должно превышать 6 часов за смену при 8-часовом рабочем дне.

2.        Продолжительность работы без перерыва не должна превышать 2-х часов. Через каждый час работы необходимо вводить регламентированный перерыв на 10 минут.

3.        Во время регламентированных перерывов с целью снижения нервно-эмоционального напряжения, утомления зрительного анализатора, устранения влияния гиподинамии т.п. целесообразно выполнять физкультурной паузы для гимнастики глаз, рук, туловища, ног.

Работники должны выполнять следующие требования:

4.        Содержать рабочее место следует в чистоте и порядке, не допускать его загромождения.

5.        Следить, чтобы рабочее место имело исправную электропроводку, электророзетки, вилки и т.п., не прикасаться к проводам и другому электрооборудованию.

6.        Выполнять работу только на исправном оборудовании.

7.        Не производить самовольно устранение замеченных неисправностей. Обо всех замеченных опасных моментах, недостатках и неисправностях следует сообщить руководителю. Не приступать к работе до их устранения.

8.        Запрещается проводить ремонт ВДТ и ПЭВМ непосредственно в рабочих помещениях пользователей.

9.        При несчастном случае следует оказать первую медпомощь, затем обратиться в медицинское учреждение и сообщить руководителю.

10.     Работающие должны знать и соблюдать правила внутреннего распорядка.

Перед началом работ необходимо выполнять описанные ниже действия:

1.   Произвести внешний осмотр рабочего места, ВДТ и ПЭВМ.

2.   При отключенном электропитании нужно убедиться:

a.   в целостности и исправности шнуров электропитания, соединительных шнуров между устройствами комплекта ВДТ и ПЭВМ, электророзеток, вилок, разъемов и т.п.;

b.   в наличии и исправности заземления комплекта и защитного экрана;

c.    перед работой на новом и малознакомом оборудовании персонал должен обратить внимание на соответствие номинального значения напряжения и частоты питания оборудования(обозначено на задней панели монитора, системного блока, а также источника бесперебойного питания (UPS), если таковой имеется) значению сети (220В, 50Гц).

11.     При обнаружении каких-либо неисправностей сообщить администрации или заведующему подразделением и приступить к работе только после их устранения.

12.     Убрать со стола все лишние и мешающие предметы. Запрещается укладывать на ВДТ и ПЭВМ какие либо предметы или бумагу.

13.     Удалить пыль с экрана дисплея, защитного фильтра, клавиатуры и других устройств ПЭВМ.

14.     Убедиться в надежности установки всех устройств ВДТ и ПЭВМ на столе.

15.     Проверить эргономические параметры рабочего места: уровни стола, сидения стула, подставки для ног, положение клавиатуры, монитора.

16.     Проверить уровень и направление освещенности рабочего места с целью надежного считывания информации с ВДТ и устранения бликов от источников света.

17.     Для обеспечения надежного считывания информации и комфортности ее восприятия, также установить оптимальные визуальные параметры ВДТ по яркости и контрастности в зависимости от внешней освещенности экрана.

18.     Отрегулировать цветосочетание экрана. Наилучшими цветосочетаниями являются соседние в спектре цвета. Далекие друг от друга цвета спектра сильно раздражают орган зрения.

19.     Проветрить помещение для улучшения режима влажности (аэрионного) и в дальнейшем осуществлять это периодически, необходимо постоянно использовать кондиционеры для нормального обмена воздушных масс, если таковые имеются, или вентиляторы, если нет кондиционеров, а также необходимо обустроить кабинеты приточной общеобменной вентиляцией.

20.     Соблюдать порядок включения частей ПЭВМ в следующей последовательности: вначале системный блок или UPS, затем монитор и другие периферийные устройства (принтер, модем и т.д.)

21.     Выключение ПЭВМ необходимо производить в обратной последовательности.

Во время работы следует соблюдать следующие требования безопасности:

1    Выполнять только порученную работу.

2    Не допускать к работе на ПЭВМ посторонних лиц.

3    В случае работы на одной ПЭВМ нескольких специалистов обязательно предупреждать коллег по работе о запущенных вами приложениях или программных средствах для исключения возможных сбоев в работе ПЭВМ при несанкционированных действиях на ней.

4    При включении ПЭВМ в случае отсутствия нормального завершения тестирования или зависания компьютера сообщить руководителю и вызвать технический персонал.

5    При внезапном (более 3 минут) падении напряжения отключить ПЭВМ от сети. При появлении напряжения дождаться его стабилизации и только тогда включить ПЭВМ снова.

6    При обнаружении неисправности в ПЭВМ отключить ее от электросети, доложить руководителю и вызвать техперсонал. Не работать на неисправных ПЭВМ и периферийных устройствах.

7    При эксплуатации ПЭВМ запрещается:

7.4            переносить и передвигать с установленных мест блоки ПЭВМ, включенные в сеть, т.е. находящиеся под напряжением;

7.5            подключать или отключать блоки комплекта при работающей ПЭВМ;

7.6            оставлять включенный в электросеть компьютер без наблюдения;

7.7            вскрывать корпуса ПЭВМ и периферийных устройств;

7.8            работать на ПЭВМ со вскрытыми корпусами;

7.9            производить на ПЭВМ какие бы то ни было ремонтные работы, эту работу выполняют специальные лица;

7.10         дотрагиваться до движущихся механизмов внешних и внутренних устройств;

7.11         чистить ПЭВМ и внешние устройства на ходу;

7.12         браться руками одновременно за ПЭВМ и заземленные конструкции: трубы отопительной системы, водопроводные трубы, шины заземления.

8     Не прикасаться к металлическим частям корпуса влажными и мокрыми руками.

9    Не допускать попадания внутрь корпуса частей ПЭВМ и клавиатуры воды или других жидкостей, посторонних предметов или материалов, в случае их попадания, сразу же отключить ПЭВМ от сети напряжения и обратиться к специалисту.

10 Не использовать не описанные в инструкции к машине или технической литературе или несоответствующие данной аппаратуре принадлежности.

11 Для снижения напряженности труда чередовать характер деятельности – работу за пультом ПЭВМ и ручную обработку документации.

12 В целях пожарной безопасности следует избегать перегрева оборудования, для этого:

12.1  устанавливайте устройства в места, обеспечивающие свободную циркуляцию воздуха;

12.2   не перекрывайте вентиляционные устройства и верхние панели работающих устройств воздухо- и теплоизоляционными материалами;

12.3  обязательно соблюдайте порядок отключения устройств, для которых это указано в инструкции.

13 Не допускать попадания в устройства воды или других жидкостей, предметов или материалов.

14 Не хранить рядом с работающими устройствами, и не допускать попадания в воздух легковоспламеняющихся жидкостей и газов, в том числе не распылять рядом с устройствами аэрозольные баллоны.

15 После работы отключать устройства от сети, в том числе выключать все периферийные устройства и устройства питания.

16 В том случае, если в течение 2-3 часов не используется оборудование, завершить  все работающие задачи и выключить компьютер.

17 Употребление пищи, напитков, курение во время работы с ВДТ ПЭВМ строго запрещается, для этого используются отведенные перерывы в работе и  отведенные для этого места и помещения.

18 Решетки, установленные на оконные проемы, должны свободно открываться  при  пожарной  опасности.

19 В помещении вычислительного центра либо помещении, в котором находится 5 и более рабочих мест с ПЭВМ  должен находиться огнетушитель,  либо в смежном с ВЦ коридоре.

20 Запрещается использовать незаземленные части ПЭВМ, так как это особенно  в холодный зимний период и во время весенне-летних гроз, может привести как к поломке и выходу из строя оборудования, так и травматизации персонала электрическим током и статическими разрядами.

Требования безопасности в аварийных ситуациях:

1. В случае возникновения после включения ПЭВМ повышенного уровня шума, вибрации блоков, искрения отключите ПЭВМ от сети и вызовите техперсонал.

2. При появлении во время работы дыма, запаха горелой изоляции необходимо обесточить компьютер и сообщить администратору.

3. В случае загорания электропроводки немедленно приступите к тушению очага пожара с помощью углекислотного огнетушителя.

4. В случае сильного задымления и появления пламени эвакуируйте людей из помещения, вызовите пожарную команду по телефону 01. О загорании сообщите непосредственно руководителю.

5. При работе на устройствах ПЭВМ возможны иные аварийные ситуации: попадание корпуса устройства под напряжение при коротком замыкании в электросистеме, пробоев изоляции и отсутствии или неисправности заземления; поломки отдельных узлов устройства от перегрузки, нарушения правил пользования и др.

    При возникновении всех аварийных ситуаций прекратите работу, обесточьте устройства, сообщите руководителю и вызовите техперсонал. До устранения неисправностей пользоваться устройствами запрещается.

6. В случае поражения электрическим током или ожога окажите пострадавшему первую медицинскую помощь, вызовите скорую медицинскую помощь по телефону 03.

7. О случаях травматизма доложите руководителю работ.

 Требования безопасности по окончании работ:

1. Выключите компьютер.

2. Отключите сетевые фильтры от сети напряжения или выключите тумблер UPS или рубильника.

3. Приведите в порядок оборудование и рабочее место. Уберите на места хранения используемые в работе материалы, бумажные и магнитные носители информации.

ПРИЛОЖЕНИЕ А

Текст программы

      Private Sub Form_Load()

End Sub

'------------------------------------------------------------

' Кнопка1_Click

'

'------------------------------------------------------------

Private Sub Кнопка1_Click()

On Error GoTo Кнопка1_Click_Err

    DoCmd.OpenForm "Запросы", acNormal, "", "", , acNormal

Кнопка1_Click_Exit:

    Exit Sub

Кнопка1_Click_Err:

    MsgBox Error$

    Resume Кнопка1_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка3_Click

'

'------------------------------------------------------------

Private Sub Кнопка3_Click()

On Error GoTo Кнопка3_Click_Err

    DoCmd.OpenForm "Отчеты", acNormal, "", "", , acNormal

Кнопка3_Click_Exit:

    Exit Sub

Кнопка3_Click_Err:

    MsgBox Error$

    Resume Кнопка3_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка5_Click

'

'------------------------------------------------------------

Private Sub Кнопка5_Click()

On Error GoTo Кнопка5_Click_Err

    DoCmd.OpenForm "ВВод и редактирование", acNormal, "", "", , acNormal

Кнопка5_Click_Exit:

    Exit Sub

Кнопка5_Click_Err:

    MsgBox Error$

    Resume Кнопка5_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка7_Click

'

'------------------------------------------------------------

Private Sub Кнопка7_Click()

On Error GoTo Кнопка7_Click_Err

    DoCmd.Quit acExit

Кнопка7_Click_Exit:

    Exit Sub

Кнопка7_Click_Err:

    MsgBox Error$

    Resume Кнопка7_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка9_Click

'

'------------------------------------------------------------

Private Sub Кнопка9_Click()

On Error GoTo Кнопка9_Click_Err

    DoCmd.Close acForm, "ГЛАВНАЯ"

Кнопка9_Click_Exit:

    Exit Sub

Кнопка9_Click_Err:

    MsgBox Error$

    Resume Кнопка9_Click_Exit

End Sub

Ввод и редактирование данных

Private Sub Form_Load()

End Sub

'------------------------------------------------------------

' Кнопка1_Click

'

'------------------------------------------------------------

Private Sub Кнопка1_Click()

On Error GoTo Кнопка1_Click_Err

    DoCmd.OpenForm "Запросы", acNormal, "", "", , acNormal

Кнопка1_Click_Exit:

    Exit Sub

Кнопка1_Click_Err:

    MsgBox Error$

    Resume Кнопка1_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка3_Click

'

'------------------------------------------------------------

Private Sub Кнопка3_Click()

On Error GoTo Кнопка3_Click_Err

    DoCmd.OpenForm "Отчеты", acNormal, "", "", , acNormal

Кнопка3_Click_Exit:

    Exit Sub

Кнопка3_Click_Err:

    MsgBox Error$

    Resume Кнопка3_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка5_Click

'

'------------------------------------------------------------

Private Sub Кнопка5_Click()

On Error GoTo Кнопка5_Click_Err

    DoCmd.OpenForm "ВВод и редактирование", acNormal, "", "", , acNormal

Кнопка5_Click_Exit:

    Exit Sub

Кнопка5_Click_Err:

    MsgBox Error$

    Resume Кнопка5_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка7_Click

'

'------------------------------------------------------------

Private Sub Кнопка7_Click()

On Error GoTo Кнопка7_Click_Err

    DoCmd.Quit acExit

Кнопка7_Click_Exit:

    Exit Sub

Кнопка7_Click_Err:

    MsgBox Error$

    Resume Кнопка7_Click_Exit

End Sub

'------------------------------------------------------------

' Кнопка9_Click

'

'------------------------------------------------------------

Private Sub Кнопка9_Click()

On Error GoTo Кнопка9_Click_Err

    DoCmd.Close acForm, "ГЛАВНАЯ"

Кнопка9_Click_Exit:

    Exit Sub

Кнопка9_Click_Err:

    MsgBox Error$

    Resume Кнопка9_Click_Exit

End Sub

ЗАСТАВКА

Private Sub Кнопка2_Click()

On Error GoTo Err_Кнопка2_Click

    Dim stDocName As String

    Dim stLinkCriteria As String

    stDocName = ChrW(1055) & ChrW(1086) & ChrW(1089) & ChrW(1090) & ChrW(1072) & ChrW(1074) & ChrW(1097) & ChrW(1080) & ChrW(1082) & ChrW(1080)

    DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Кнопка2_Click:

    Exit Sub

Err_Кнопка2_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка2_Click

End Sub

Private Sub Кнопка3_Click()

On Error GoTo Err_Кнопка3_Click

    Dim stDocName As String

    Dim stLinkCriteria As String

    stDocName = ChrW(1057) & ChrW(1076) & ChrW(1077) & ChrW(1083) & ChrW(1082) & ChrW(1080)

    DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Кнопка3_Click:

    Exit Sub

Err_Кнопка3_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка3_Click

End Sub

Private Sub Кнопка12_Click()

On Error GoTo Err_Кнопка12_Click

    Dim stDocName As String

    Dim stLinkCriteria As String

    stDocName = ChrW(1047) & ChrW(1072) & ChrW(1082) & ChrW(1091) & ChrW(1087) & ChrW(1082) & ChrW(1080)

    DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Кнопка12_Click:

    Exit Sub

Err_Кнопка12_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка12_Click

End Sub

Private Sub Кнопка13_Click()

On Error GoTo Err_Кнопка13_Click

    Dim stDocName As String

    Dim stLinkCriteria As String

    stDocName = ChrW(1050) & ChrW(1086) & ChrW(1084) & ChrW(1087) & ChrW(1087) & ChrW(1083) & ChrW(1077) & ChrW(1082) & ChrW(1090) & ChrW(1091) & ChrW(1102) & ChrW(1097) & ChrW(1080) & ChrW(1077)

    DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Кнопка13_Click:

    Exit Sub

Err_Кнопка13_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка13_Click

End Sub

Private Sub Кнопка22_Click()

On Error GoTo Err_Кнопка22_Click

    Dim stDocName As String

    stDocName = ChrW(1050) & ChrW(1086) & ChrW(1084) & ChrW(1087) & ChrW(1087) & ChrW(1083) & ChrW(1077) & ChrW(1082) & ChrW(1090) & ChrW(1091) & ChrW(1102) & ChrW(1097) & ChrW(1080) & ChrW(1077)

    DoCmd.OpenReport stDocName, acPreview

Exit_Кнопка22_Click:

    Exit Sub

Err_Кнопка22_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка22_Click

End Sub

Private Sub Кнопка26_Click()

On Error GoTo Err_Кнопка26_Click

    Dim stDocName As String

    Dim stLinkCriteria As String

    stDocName = ChrW(1042) & ChrW(1099) & ChrW(1095) & ChrW(1080) & ChrW(1089) & ChrW(1083) & ChrW(1077) & ChrW(1085) & ChrW(1080) & ChrW(1077)

    DoCmd.OpenForm stDocName, , , stLinkCriteria

Exit_Кнопка26_Click:

    Exit Sub

Err_Кнопка26_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка26_Click

End Sub

Private Sub Кнопка28_Click()

On Error GoTo Err_Кнопка28_Click

    DoCmd.Close

Exit_Кнопка28_Click:

    Exit Sub

Err_Кнопка28_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка28_Click

End Sub

Private Sub Кнопка33_Click()

On Error GoTo Err_Кнопка33_Click

    Dim stDocName As String

    stDocName = ChrW(1052) & ChrW(1072) & ChrW(1082) & ChrW(1088) & ChrW(1086) & ChrW(1089) & ChrW(49)

    DoCmd.RunMacro stDocName

Exit_Кнопка33_Click:

    Exit Sub

Err_Кнопка33_Click:

    MsgBox Err.Description

    Resume Exit_Кнопка33_Click

End Sub

ПРИЛОЖЕНИЕ Б

Результат работы программы

ОТЧЁТ

Список литературы

1.   Голицына О. Л., Максимов Н. В.,  Попов И. И. Базы данных: Учебное пособие. – М.: ФОРУМ: ИНФРА-М, 2004

2.   Шкарина Л. Язык SQL:учебный курс. СПб.: Питер, 2001.

3.   Карпова Т. С. Базы данных: модели, разработка, реализация. - СПб: Питер, 2001.

4.   Боровиков В. В. MS ACCESS 2002. программирование и разработка баз данных и приложений. - СОЛОН-Р, 2002.

5.   Астахова И. Ф., Толстобров А. П. , Мельников В. М. SQL в примерах и задачах: Учеб. пособие.- Мн.: Новое знание,2002.

6.   Бекаревич Ю. Б., Пушкина Н. В. MS ACCESS 2000 за 30 занятий. – СПб.: БХВ- Петербург,2001.

7.   Леоненков А. В. Самоучитель UML. - СПб: БХВ - Петербург, 2002.

8.   Иванова Г. С. Технология программирования: Учебник для вузов. – М.: Изд-во МГТУ им. Баумана, 2003.

9.   Орлов С. А. Технология разработки программного обеспечения: Учебник. – СПб.: Питер, 2002.

10.            Вендров А. М. Проектирование программного обеспечения экономических информационных систем: Учебник. – М.: Финансы и статистика, 2002.
