Контрольна робота

З дисциплiни: Математичне програмування

Варіант№5

Київ 2009 рiк.

Завдання 1. Скласти математичну модель задачі та розв'язати її графічним методом

На виробництво двох видів продукції використовується три групи устаткування. Необхідна кількість устаткування для випуску одиниці продукції та прибуток від реалізації одиниц продукції (у тис. грн.) зазначено в таблиці. Потрібно організувати випуск продукції так, щоб прибуток від її реалізації був найбільшим.

Рішення:

Позначимо через x1 x2 кількість продукції І і ІІ. Тоді умови для необхідного устаткування будуть описуватися наступними нерівностями:

2x1 + 3x2 ≤ 12

1x1 + 2x2 ≤ 8

4x1 + 0x2 ≤ 16

x1, x2 ≥ 0

А умова найбільшого прибутку:

f = 1x1 + 3x2 → max

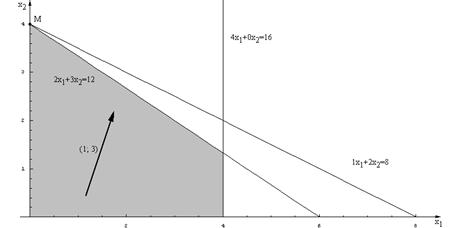

Для розв'язання задач графічним методом замість нерівностей системи обмежень беремо відповідн рівняння граничних прямих і будуємо їх графіки:

Звертаючи увагу на півплощини, в яких виконуються відповідні нерівності, знаходимо спільну область, помічену сірим кольором. Стрілкою вказуємо вектор зростання цільово функції f, компоненти якого (1; 3) дорівнюють коефіцієнтам при x1 і x2 у виразі ц функції.

Бачимо, що максимального значення функція f набуває в точці М, на перетині прямої 2x1 + 3x2 = 12 і вісі x2. Підставляючи x1 = 0 в це рівняння, отримуємо:

2*0 + 3x2 = 12

x2 = 4

М = (x1; x2) = (0; 4)

Значення функції f в точці М:

fmax = 1*0+3*4 = 12

Відповідь:

Найбільший прибуток у розмірі 12 тис. грн. буде від реалізації 4 одиниць продукції ІІ без випуску продукції І.

Завдання 2. Для заданої ЗЛП побудувати двоїсту, розв'язати одну з пари двоїстих задач симплекс-методом і за її розв'язком знайти розв'язок іншої задачі

F = x1 + x2 → max

x1 ≥ 0, x2 ≥ 0

Рішення.

Перепишемо ЗЛП, помноживши першу нерівність на -1:

F = x1 + x2 → max

-x1 + x2 ≤ 6

3x1 + 4x2 ≤ 26

2x1 - x2 ≤ 10

x1 ≥ 0, x2 ≥ 0

Двоїста задача записується у вигляді:

F* = 6y1 + 26y2 + 10y3 → min

-1y1 + 3y2 + 2y3 ≥ 1

1y1 + 4y2 - 1y3 ≥ 1

y1 ≥ 0, y2 ≥ 0, y3 ≥ 0

Зведемо вихідну задачу до канонічно форми [5, с. 14]. Для цього добавимо невід'ємні величини x3, x4, x5, щоб нерівності перетворити в рівняння:

F - x1 - x2 → max

-x1 + x2 + x3 = 6

3x1 + 4x2 + x4 = 26

2x1 - x2 + x5 = 10

x1 ≥ 0, x2 ≥ 0, x3 ≥ 0, x4 ≥ 0, x5 ≥ 0

Розв'яжемо дану задачу симплекс-методом [5, с. 18]. Заповнюємо симплекс-таблицю початковими значеннями, вибираємо стовпець (x1) з першим від'ємним значенням (-1) в останньому рядку, вибираємо рядок (x5) з найменшим значенням bi/xi (5) і виділяємо розв'язувальний елемент (2):

Вводимо в базис x1 замість x5 перераховуємо таблицю. Вибираємо стовпець (x2) з єдиним від'ємним значенням (-3/2) в останньому рядку, вибираємо рядок (x4) з найменшим значенням bi/xi (2) і виділяємо розв'язувальний елемент (11/2):

Вводимо в базис x2 замість x4 перераховуємо таблицю:

В останньому рядку не залишилося від'ємних величин, тому стовбець b містить рішення вихідної задачі — максимум функції F:

x1 = 6

x2 = 2

Fmax = 8

Запишемо рішення двоїстої задачі з останнього рядка останньої симплекс-таблиці:

y1 = 0

y2 = 3/11

y3 = 1/11

F*min = 8

Відповідь:

Вихідна задача: Fmax = F(6; 2) = 8

Двоїста задача: F*min = F*(0; 3/11; 1/11) = 8

Завдання 3. Розв'язати методом потенціалів транспортну задачу

Рішення.

Підраховуємо загальн запаси постачальників: 120 + 100 + 60 = 280

Підраховуємо загальн потреби споживачів: 90 + 50 + 60 + 80 = 280

Дана модель закрита [5, с. 55], тому що загальні потреби споживачів дорівнюють загальним запасам постачальників.

Запишемо умову задачі у вигляді наступної таблиці:

Для визначення опорного плану транспортної задачі застосуємо спочатку метод мінімального елемента [5, с. 50]. Для цього будемо послідовно вибирати клітинки з мінімальним тарифом робити спробу максимально задовольнити вимоги споживачів і постачальників.

Перший мінімальний елемент (1) знаходяться в клітинці А­3В­1, тому записуємо в неї запас постачальника А­3 (60) і коректуємо колонки запасів та потреб:

Наступні мінімальн елементи (2 та 3) знаходяться в клітинках А2В2, А1В3 та А2В1, тому записуємо в них потреби споживачів В2 (50), В3 (60) та В1 (30) і коректуємо колонки запасів та потреб:

Залишилися вільн клітинки А1В4 та А2В4, тому записуємо в них запаси постачальників А1 (60) та А2 (20) коректуємо колонки запасів та потреб:

Підрахуємо вартість перевезення для отриманого опорного плану:

60*3 + 60*4 + 30*3 + 50*2 + 20*5 + 60*1 = 770

Для визначення оптимальності отриманого опорного плану застосуємо метод потенціалів [5, с. 51]. Для цього задамо нульовий потенціал першому рядку, а решту потенціалів визначимо враховуючи отримані клітинки:

Визначаємо оцінки для вільних клітинок, знаходимо максимальну додатну оцінку (4) в клітинці А­3В­4 позначаємо для неї цикл [5, с. 51]:

В вершинах циклу з знаком (-) вибираємо мінімальне значення (20) у клітинці А­2В­4 опорного плану. Додаємо його до вершин циклу зі знаком (+) і віднімаємо його від вершин циклу зі знаком (-):

При цьому вартість перевезення для цього поліпшеного опорного плану:

60*3 + 60*4 + 50*3 + 50*2 + 40*1 + 20*1 = 730

Для визначення оптимальності поліпшеного опорного плану знову застосуємо метод потенціалів задамо нульовий потенціал першому рядку, а решту потенціалів визначимо враховуючи отримані клітинки:

Визначаємо оцінки для вільних клітинок:

Оскільки всі отриман оцінки не більші нуля, то останній опорний план є оптимальним [5, с. 51]. Отримуємо оптимальний план перевезення:

Відповідь:

Вартість оптимального плану транспортної задачі дорівнює 730.

Завдання 4. Методом множників Лагранжа знайти умовн екстремуми функцій

f = x12 + x1x2 + x22 - 3x1 - 6x2 за умови x1 + x2 = 3.

Рішення.

Перепишемо умову у вигляді c(x1, x2) = 0:

x1 + x2 - 3 = 0

Тоді функція Лагранжа [5, с. 153]:

L(x1, x2, λ) = f(x1, x2) + λ c(x1, x2)

L(x1, x2, λ) = x12 + x1x2 + x22 - 3x1 - 6x2 + λ(x1 + x2 - 3)

У точц екстремуму частинн похідн функц Лагранжа дорівнюють нулю [5, с. 154]:

∂L(x1, x2, λ) / ∂x1 = 2x1 + x2 - 3 + λ

∂L(x1, x2, λ) / ∂x2 = x1 + 2x2 - 6 + λ

Отримуємо наступну систему:

2x1 + x2 - 3 + λ = 0

x1 + 2x2 - 6 + λ = 0

x1 + x2 - 3 = 0

Віднімаємо друге рівняння системи від першого і визначаємо x2:

x1 - x2 + 3 = 0

x2 = x1 + 3

Підставляємо отримане x2 в третє рівняння системи:

x1 = 0

x2 = x1 + 3 = 3

Отже точка (0; 3) умовний екстремум функції f, який дорівнює:

f(0; 3) = 32 - 6*3 = -9

Розглянемо іншу довільну точку (3; 0), для якої виконується умова задачі. Значення функції для цієї точки:

f(3; 0) = 32 - 3*3 = 0

Оскільки f(0; 3) < f(3; 0), то знайдений умовний екстремум — це умовний мінімум.

Відповідь: Умовний мінімум функції f досягається в точці (0; 3) і дорівнює -9.

Список використаної літератури

1. Вітлінський В.В., Наконечний С.І., Терещенко Т.О. Математичне програмування: Навчально-методичний посібник для самостійного вивчення дисципліни. — К.: КНЕУ, 2001. — 248 с.

2. Заварыкин В.М., Житомирский В.Г., Лапчик М.П. Численные методы: Учебное пособие для студентов. — М.: Просвещение, 1991. — 176 с.

3. Лавренчук В.П., Веренич І.І., Готинчан Т.І., Дронь В.С., Кондур О.С. Математичне програмування (методичний посібник для студентів економічних спеціальностей). — Чернівці: Рута, 1998. — 168 с.

4. Наконечний С.І., Савіна С.С. Математичне програмування: Навчальний посібник. — К.: КНЕУ, 2003. — 452 с.

5. Попов Ю.Д., Тюптя В.І., Шевченко В.І. Методи оптимізації. — К.: КНУ, 2003. — 215 с.
