Курсовая работа: Блок керування для блока первинного центрування зображення

Курсовая работа: Блок керування для блока первинного центрування зображення

Міністерство освіти і науки України

Вінницький національний технічний університет

Інститут автоматики, електроніки та комп’ютерних систем управління

Кафедра лазерної та оптоелектронної техніки

БЛОК КЕРУВАННЯ ДЛЯ БЛОКА ПЕРВИННОГО ЦЕНТРУВАННЯ ЗОБРАЖЕННЯ

Пояснювальна записка з дисципліни

"Цифров пристрої та мікропроцесори"

до курсового проекта за спеціальністю

"Лазерна оптоелектронна техніка"

08-04.ЦПМП.000.00.000 ПЗ

Вінниця ВНТУ 2009


Міністерство освіти і науки України

Вінницький національний технічний університет

Кафедра лазерної та оптоелектронної техніки

ЗАТВЕРДЖУЮ

Зав. каф. ФЕЛТ, д.т.н., проф.

ІНДИВІДУАЛЬНЕ ЗАВДАННЯ

на курсовий проект з дисципліни "Цифрові пристрої та мікропроцесори"

Тема: Блок керування для блока первинного центрування зображення

Зміст графічно частини:

1.         Блок-схема алгоритму розпізнавання (формат А4)

2.         Блок-схема алгоритму блока первиного центрування зображення (формат А4)

3.         Синтезована блок – схема алгоритму (формат А4)

4.         Схема електрична структурна (формат А4)

5.         Функціональна схема (формат А4)

6.         Схема електрична принципова (формат А4)

Зміст пояснювально записки:

Вступ, Аналіз та нженерна інтерпретація технічного завдання, Розробка структурної схеми, Розробка схеми_електричної принципової, Розробка програмного забезпечення, Висновки,Література.


ТЕХНІЧНЕ ЗАВДАННЯ

На розробку пристрою: Блок керування для блока первинного центрування зображення

1. Область застосування приладу: в пристроях автоматики, а також в цифрових обчислювальних машинах.

2. Основа для розробки – робочий навчальний план дисципліни "Цифрові пристрої та мікропроцесори".

3. Мета та призначення розробки: а) мета розробки – отримання практичних навичок розробки приладів на основі цифрових пристроїв та мікропроцесорів; б) призначення розробки – навчальний курсовий проект з дисципліни ЦПМП.

4. Джерела розробки – індивідуальне завдання на курсовий проект

5. Технічн вимоги


Вступ

Теоретичн основи, методи та алгоритми розпізнавання досить розповсюджені для вирішення різноманітних задач автоматизації виробництва, в тому числі, і в технологічних роботизованих комплексах.

Цифрова обробка зображень набуває великого значення в багатьох областях діяльності людини в даний час. Дійсно, зображення як форма найбільш повного представлення нформації не тільки не можливо замінити, наприклад, в такому винятковому випадку, як дослідження поверхні тієї або іншої планети, але і в буденному житті. Воно є об'єктом дослідження або його результатом в космонавтиці, астрономії, біології, медицині, фізиці, геології, криміналістиц дефектоскопії.

Зображення можна отримати не лише в діапазоні частот електромагнітного випромінювання, що відповідає видимому світлу, але і в діапазоні частот акустичному, нфрачервоному, ультразвуковому, ультрафіолетовому, рентгенівських гамма-променів. Засоби їх формування і реєстрації відрізняються великою різноманітністю (фото- і оптико-електронні сканери, радіолокаційні і лазерн пристрої). З їх допомогою можна, наприклад, отримати на Венері зображення поверхні або представити у видимій формі людську мову.

Техніка передач зображень досягла на даний час високого рівня. Для передачі зображень використовується оптична, дротяна, радіо і інші види зв'язку. Теоретично і експериментально доведена можливість високоякісної передачі відеоінформації на відстані в декілька десятків і навіть сотень мільйонів кілометрів. Технічно здійсненною представляється в даний час і завдання створення глобальної системи зв'язку для передачі зображень [1].

Висока ступінь вірогідності розпізнання, перш за все, залежить від правильної організац тісно пов’язаних між собою систем відчуття та інтелектуалізації управління.

Отже, при розробці гнучких робототизованих комплексів ставлять за мету створення ефективних сенсорних систем та алгоритмів обробки інформації. Інформацію, необхідну для виконання цього завдання, забезпечує система відчуття найголовніша підсистема адаптивного робота, джерелом інформації для яко служить система технічного зору (СТЗ).

У зв’язку з тим, що СТЗ забезпечують найбільш високу інформативність щодо сприйняття, аналізу та обробки зображень, область застосування таких систем досить широка: автоматизація операцій збирання, візуального контролю, дефектоскопія деталей, вузлів тощо [2-4].


1.         Аналіз теми і інтерпретація технічного завдання

Визначальним фактором для виконання функцій СТЗ у реальному часі є ознаки, за якими виконується ідентифікація об'єктів, що здебільшого пов’язано з необхідністю виконання великого обсягу машинних процедур, в тому числі, наявності в ЕОМ великого обсягу оперативної та інших видів пам’яті.

Перспективними в СТЗ для промислових роботів є різні алгоритми, які дозволяють створювати еталони на етапі навчання для певних положень об’єкта або особливостей (симетрії) самого об’єкта. В якості еталонів можуть бути не лише окремі ознаки, а шаблони зображень, для ідентифікації яких виконують накладення зображення на еталон. У загальному вигляді процедура складається з об'єднання результатів аналізу зображень або їх геометричних особливостей [1-5].

В даній робот увага приділена особливостям розпізнавання симетричних об'єктів за моментними ознаками з формуванням еталонів об'єктів [6-9]. Сам процес формування результуючих сигналів класифікації вхідних зображень об'єктів передбачає так етапи розпізнавання (рис. 1).

Відомо, що підхід до вибору математичної моделі зображення передбачає спосіб опису зображення, при цьому наскільки універсальним є спосіб опису зображення, настільки простішим буде виділення системи ознак, які містять інформацію про зображення [8, 10-13]. Джерелом інформації поля зору СТЗ служить світловий потік, який в даному разі описується функцією яскравості. Отже, на виход системи формування зображень утворюється відеосигнал, що відповідає яскравост об’єкта, який знаходиться в полі зору. Тому функцією такої "інтелектуалізації" об’єднання процедур обробки зображень оптичними блоками та формування відповідних сигналів блоком керування з врахуванням певних особливостей (симетрії) зображень [14,15].

Первинне центрування дозволяє визначити центр тяжіння об’єкта


Рисунок. 1 - Етапи розпізнавання

Тому, в даному курсовому проекті буде проведена оптимізація пристрою керування для системи розпізнавання зображень за його геометричними ознаками із виділенням симетричності зображень об’єктів.


2. Розробка структурної схеми розпізнавання зображень

Розроблена структурна схема системи розпізнавання зображень наведена у Додатку А.

Система, яка реалізує формування еталонів симетричних зображень у пpoцeci розпізнавання останніх, складається з оптичного блока обробки (БО), який містить перший блок зсуву (центрування) з проектувальною оптикою, блок повороту зображення, другий блок зсуву, два канали обробки зображень, кожен з яких містить мультиплікатор світлового потоку, формувач сигналів статичних моментів, i блока керування.

Робота системи починається з подання сигналу "Запуск" на блок керування, в який по відповідним шинам записуються вхідні величини: N - кількість стовпців; М — кількість рядків зсуву зображення; L - число поворотів зображень; К - число комплектів масок. Блок керування на відповідному виході формує спочатку адреси у блоках зміни комплектів тіньових масок, що відповідають визначенню та зрівноважуванню статичних моментів першого порядку. Після завершення первинного центрування у двох формувачах для здійснення повторних центрувань блоком керування будуть сформовані конкретні адреси комплектів масок, які однозначно відповідають визначенню та зрівноважуванню статичних моментів більш високих порядків.

Система дозволяє обробляти бінарні й напівтонові зображення, для яких градації яскравост вхідного зображення мають центральну симетрію (якщо розпізнається центральносиметричне зображення) або осьову (зображення з осьовою симетрією). Первинне та повторне центрування можуть виконуватися оптичною системою першого блока зсуву з можливістю керованого зсуву за двома напрямками (двовимірні регістри зсуву) або за допомогою акустооптичних пристроїв (двокоординатний акустооптичний пристрій відхилення). Якщо нociєм інформації про зображення об'єктив або рефлектор, то можна застосовувати акустооптичні рефлектори або пристрої для керування сигналом зсуву [16].

Оптичн зв'язки між блоками системи (між першим блоком зсуву з проекціювальною оптикою, блоком повороту зображення, другим блоком зсуву, між виходами мультиплікатора, блоком зміни масок i оптичних перетворювачів) можуть забезпечуватися безпосереднім оптичним з'єднанням та узгодженням їx входів або ж за допомогою волоконно-оптичних каналів зв'язку чи волоконно-оптичних джгутів [17,18].

Отже, блок керування розділений на два функціонально-самостійні пристрої МПК та aналізатоp, що дає можливість кожний з цих пристроїв синтезувати окремо з орієнтацією на перспективну елементну базу - ПЛІС.

2.1 Розробка блоку керування

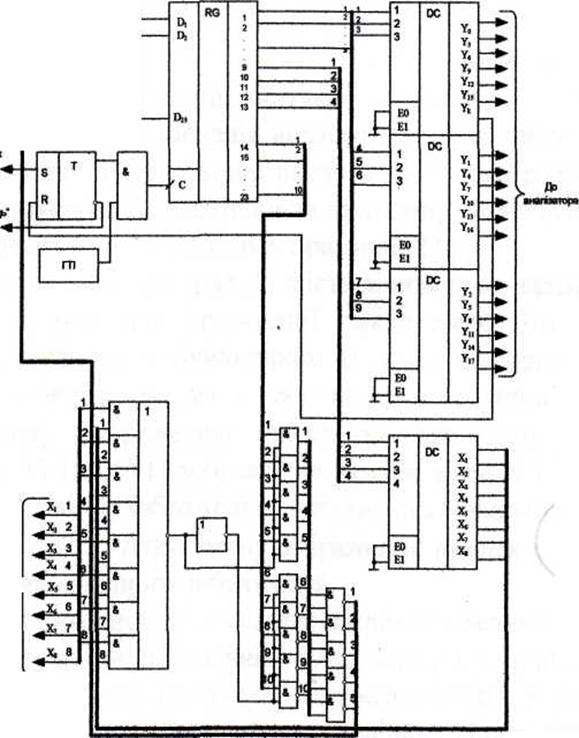

Розроблена схема електрична-функціональна блоку керування наведена у Додатку Б.

Особливістю блока керування для даної системи є можливість виконання ним не тільки функцій керування, але й попередньої обробки інформацій про вхідний відеосигнал, в результаті чого формуються ознаки симетричності зображення.

Блок керування складається з двох частин: мікропрограмного пристрою керування МПК та аналізатора симетричності об'єктів. До складу МПК входять такі базові вузли: програмоване ПЗП ROM, регістр RG, дешифратори DC, генератор тактових імпульсів ГТІ, тригер Т i логічні елементи. Аналізатор містить шість лічильників СТ, дешифратор DC, чотири мікросхеми ОЗП RAM, два компаратори СОМ, три тригери Т i логічні елементи. Розділення структури блока керування на два функцюнально-самостійних пристрої, МПК й аналізатор, зумовлене не тільки специфікою використання у СТЗ, але й необхідністю перепрограмування блока керування в процeсі розширення функціональних можливостей системи розпізнавання. Структура та методика синтезу МПК загальновідомі [19,20].


2.2 Розробка схеми електричної-функціональної аналізатора симетричності об'єктів

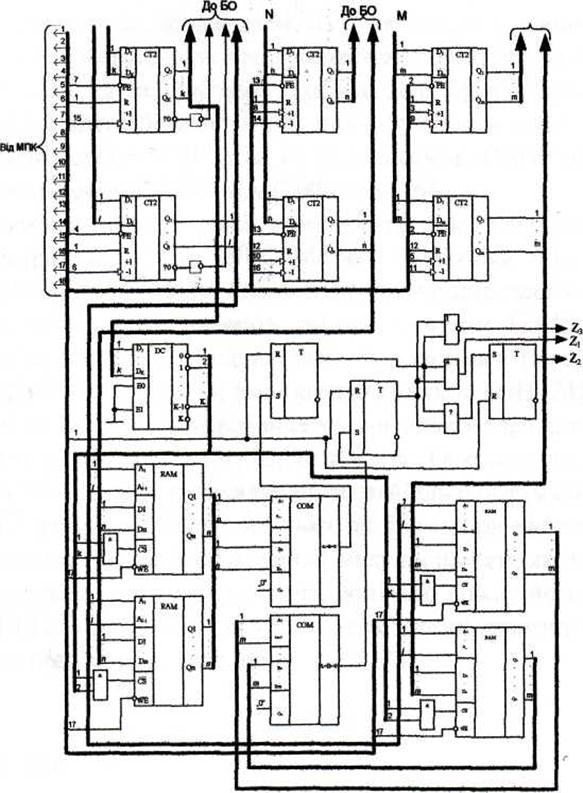

Розроблена схема електрична-функціональна аналізатора симетричності об'єктів наведена у Додатку В.

В аналізаторі симетричності об'єктів шість лічильників задіяні таким

чином: один з лічильників використовується для організації циклу зміни i-гo комплекту тіньових бінарних масок; другий лічильник є лічильником кількості поворотів, в якому початково записується величина L = 90/∆φ, де ∆φ - крок повороту, i який використовується для організації циклу повороту зображення; третій та четвертий лічильники фіксують координати точки відліку А1 (XI, Y1) зображення вздовж осей X i Y відповідно в процесі первинного центрування вхідного зображення; останні два лічильники фіксують величини ∆xl, ∆х2,... ∆хk-1, та ∆yl, ∆у2,... ∆уk-1 зсуву зображення вздовж осей X i Y в1дповідно в процесі повторних центрувань вхідного зображення.

Чотири схеми ОЗП RAM використовуються для зберігання величини зсуву вздовж осей X i Y відповідно до комплекту масок при певних кутах повороту, причому, адреса комплекту масок використовується для вибору необхідної мікросхеми ОЗП, а адреса кута повороту є адресою, за якою записується певна інформація з відповідних лічильників в ОЗП.

Вихідними сигналами для аналізатора є результуючі сигнали Z1,72, Z3:

Ø одиничне значення сигналу Z1 свідчить про центральну симетрію зображення;

Ø одиничне значення сигналу Z2 свідчить про осьову симетрію зображення;

Ø одиничне значення сигналу Z3 фіксує несиметричність зображення.

Структура аналізатора містить такі компоненти, як дешифратори,

лічильники та запам'ятовуючі пристрої. Більшість ПЛІС містить бібліотеки таких макроелементів, що значно скорочує час їx програмування. Але основну складність реалізац схеми аналізатора в елементному базисі ПЛІС представляють собою елементи ОЗП, тому доцільно схему аналізатора поділити на дві частини: одна з яких складається з таких базових елементів, як дешифратори та лічильники, а інша - зі схем компараторів та ОЗП [24].


3. Розробка алгоритмічної частини розпізнавання зображення

3.1 Розробка загального алгоритму розпізнавання

Для обробки вхідного відеосигналу з подальшим формуванням еталонів попередньо здійснюють первинне та повторні центрування за моментними ознаками, які реалізовані за допомогою способу розпізнавання симетричних зображень об'єктів, блок-схема алгоритму якого показана на додатку Д. Процедура, що подається в кожній операторній вершині даної блок-схеми, відповідає макрооперації, реалізованій у системі розпізнавання [14,15].

У даному курсовому проекті буде розроблятись блок первинного центрування зображення.

Первинне центрування дозволяє визначити центр тяжіння об’єкта.

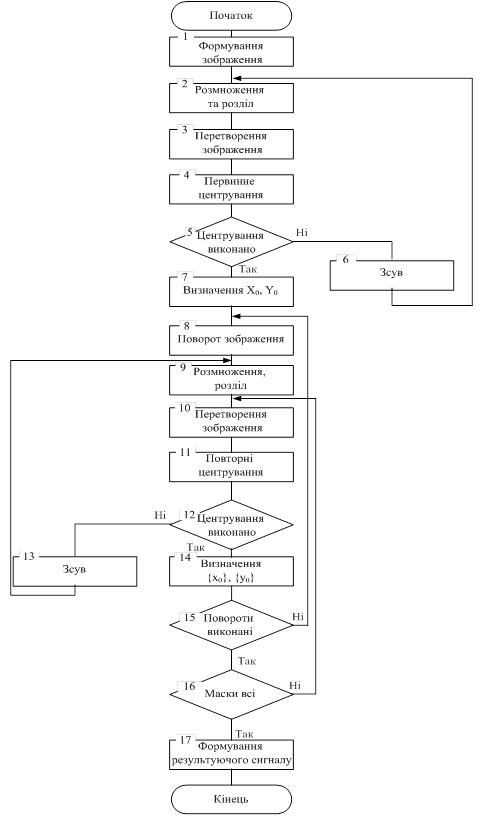

Введене зображення об'єкта з вхідною орієнтацією (оператор 1) формується у вигляд світлового потоку. Світловий потік розмножується й розділяється на два рівних потоки (оператор 2) та обробляється у двох каналах. Для цього кожен з мультиплікованих світлових потоків пропускають через тіньові бінарні маски, що дозволяє здійснити просторову модуляцію зображення (оператор 3). Модуляція здійснюється за допомогою комплекту тіньових масок, що сприяють виконанню первинного центрування (оператор 4), тобто визначенню зважених сум нтенсивностей зображення і їхньому порівнянню (оператор 5). При рівност зважених сум інтенсивностей зображення (оператор 7), фіксується певна нформація, що відповідає тому чи іншому еталону класу симетрії. В протилежному випадку здійснюється зсув зображення (оператор 6) з виявленням додаткових ознак для формування певного еталону симетричного зображення.


3.2 Розробка прошивки ПЗП

Закодуємо умовн вершини блок – схеми алгоритму блока первинного центрування зображення (Додаток Б).

У додатку В представлено закодовану блок – схему алгоритму блока первинного центрування зображення, де Y- мікрооперації керуючих сигналів, Х- умовн вершини. Робимо таблиці кодувальних мікрооперацій в залежності від їх розташування в під полях.

Таблиця 4.1

Двійковий код Y1 Y2 Y 3
0001 y0 y1 y2
0010 y3 y6 y7
0011 y4 y5 y8
0100 y9 y17 y15
0101 F

Складемо прошивку ПЗП. Прошивка ПЗП – це послідовність мікрокоманд, яка має виконуватись починаючи від початку до кінця роботи алгоритму.

Таблиця 4.2

немає Х 0000
X1 0001
Х2 0010
Х3 0011
Х4 0100
Х5 0101
Х6 0110
Х7 0111
Х8 1000

Таблиця 4.3

Адреса Y1 Y2 Y3 Х А0 А1
00000 0001 0000 0000 0000 0001 0001
00001 0010 0001 0001 0000 0010 0010
00010 0000 0000 0000 0001 0010 0011
00011 0000 0000 0000 0010 0011 0100
00100 0000 0000 0000 0011 1001 0101
00101 0000 0000 0000 0100 0110 1100
00110 0000 0000 0000 0110 1000 0111
00111 0000 0000 0010 0000 0101 0101
01000 0000 0010 0000 0000 01010 0101
01001 0000 0000 0000 0101 1011 1010
01010 0011 0000 0000 0000 0100 0100
01011 0000 0011 0000 0000 0100 0100
01100 0100 0000 0011 0000 1101 1101
01101 0000 0000 0000 0111 10001 1110
01110 0000 0100 0000 0000 1111 1111
01111 0000 0000 1000 0000 10000 10000
10000 0000 0000 0000 1000 1110 10001
10001 0101 0000 0000 0000 0000 0000

Висновки

В даному курсовому проекті було розроблено блок керування для блока первинного центрування зображення. Було докладно розглянуто сучасний стан питання у даній області техніки, принцип дії як всього пристрою, так і його окремих структурних блоків. Розглянуто структурну організацію пристрою, проаналізовано можливу реалізацію структурних блоків.

Особливістю структурної організації блока керування для запропонованої системи розпізнавання зображень, який виконує не лише функцію керування, а також попередню обробку зображень, зумовлює розділення його на два функціонально-самостійні пристрої: мікропрограм ний пристрій керування та аналізатор, які, в свою чергу, достатньо вдало можна реалізувати на перспективний елементній базі - програмованих логічних IС (ГОПС).

Також було подано докладний алгоритм роботи розпізнавання зображення.


Література

1.         Анисимов Б.В., Курганов В.Д., Злобин В.К. Распознавание и цифровая обработка изображений. – М.: Высшая школа, 1983. 295 с.

2.         Куафе Ф. Взаимодействие робота с внешней средой: Пер. с франц. - М.: Мир, 1985. – 285 с.

3.         Путятин Е.П., Аверин С.И. Обработка изображений в робототехнике. – М.: Машиностроение, 1990. – 318 с.

4.         Генкин В.Л., Ерош И.Л., Москалев Э.С. Системы распознавания автоматизированных производств. – Л.: Машиностроение. Ленинградское отделение, 1988. – 246 с.

5.         Системы очувствления и адаптивные промышленные роботы / Под общей ред. Е.П. Попова и В.В. Клюева. – М.: Машиностроение, 1985. – 256 с.

6.         Буда А.Г.. Мартынюк Т.Б., Лищинская Л.Б. Структурный переход от исходных признаков к результативным на этапах предварительной обработки изображений // Науково-технічна конференція "Приладобудування-96". Ч.1. – Винница-Судак, 1996. – С. 127.

7.         Буда А.Г., Мартынюк Т. Б. Конструирование моментных признаков на этапах распознавания классов и подклассов изображений // 3-я Українська конф. з автоматичного керування "Автоматика-96". – Севастополь: СевГТУ, 1996. – С. 156-157.

8.         Буда А.Г. Розробка моделей та дослідження прикладних методів обробки геометричних зображень на підстав моментних характеристик: Автореферат дис... канд. тех. наук: 05.13.16 / Вінниц. політехн. ін-т. – Вінниця, 1993. – 23 с.

9.         Буда А.Г., Мартинюк Т.Б., Кожем’яко А.В. Створення еталонів класів та підкласів зображень на підставі моментних ознак // Праці Третьої Всеукраїнської міжнародної конференції "УкрОБРАЗ-96". Київ, 1996. – С. 79-81.

10.      Buda A., Martyniuk T., Buda S. Methods of representation of the symmetric images in devices of recognition, in Selected Paper from the International Conference on Optoelectronic Information Technologies, Proceeding of SPIE/ Vol. 4425 (2001), pp. 70-75.

11.      Буда А.Г., Мартинюк Т.Б., Кормановський С.І., Король О.В. Базис геометричних ознак зображень та особливості їх застосування // Матеріали МНПК "Сучасні проблеми геометричного моделювання". Львів, 2003. – С. 162-166.

12.      Буда А.Г., Мартинюк Т.Б. Ознаковий простір моментних характеристик при розпізнаванні класів і підкласів симетричних зображень//Вісник ВПІ – 2007. – №1 – С. 61-66.

13.      Буда А.Г., Мартинюк Т.Б., Король О.В. Створення множини ознак при аналізі правильних зображень // Праці Восьмо Всеукраїнської міжнародної конференції "УкрОБРАЗ-2006". – Київ, 2006. С.111-113.

14.      Патент України №3741, кл. G06К9/58, G06К9/52 Спосіб розпізнавання симетричності зображень об’єктів і пристрій для його реалізації/ В. П. Кожем’яко, В.Г. Красиленко, Т.Б. Мартинюк, А.Г. Буда. 93321261; Заявлено 16.03.93; Опубл. 27.12.94, Бюл. № 6-1. – 35 с.

15.      Патент України 52678, кл. G06К9/00, G06К9/58, G06К9/52. Пристрій для розпізнавання симетричності зображень об’єктів/А.Г. Буда, Т.Б. Мартинюк, А.В. Кожем’яко, В.І. Андрущенко. 99021033; Заявлено 23.02.99; Опубл. 15.01.2003, Бюл. № 1.–32с.

16.      Семенов А.С., Смирнов В.Л., Шмалько А.В. Интегральная оптика для систем передачи и обработки информации. – М.: Радио и связь, 1990. – 224 с.

17.      Волоконно-оптические системы передачи информации и кабели : Справочник / И.И. Гроднев и др. – М.: Радио и связь, 1993. – 246 с.

18.      Кожем’яко В.П., Павлов С.В., Мартинюк Т.Б., Лисенко Г.Л. Волоконно-оптичні структури комутації та передач нформації. Навч. посібник. – Вінниця: ВДТУ, 2002. – 106 с.

19.      Каган В.М. Электронные вычислительные машины и системы: Учеб. пособие для вузов. – М.: Энергоатомиздат, 1991. – 592 с.

20.      Апраксин Ю.К. Теория и проектирование ЭВМ. Синтез управляющих автоматов: Учебное пособие. – К.: ІСДО, 1993. – 80 с.

21.      Баранов С.И. Синтез микропрограммных автоматов – Л.: Энергия, 1979.

22.      Арсеньев Ю.Н., Журавлев В.М. Проектирование систем логического управления на микропроцессорных средствах: Учебное пособие. – М. : Высшая школа, 1991. - 319 с.

23.      Мартынюк Т.Б., Кожемяко А.В., Вербицкий И.А, Фофанова Н.В. Реализация анализатора симметричности зображений в элементном базисе ПЛИС FLEX 10K // Вимірювальна та обчислювальна техніка в технологічних процесах: Збірник наукових праць. – Хмельницький:ТУП, 2001. Вип. №8 (2001) –С.55-58.

24.      Буда А.Г., Мартынюк Т.Б., Лысенко Г.Л. Техническая реализация признаков, полученных на основе исследования функциональных характеристик // Оптико-електронні інформаційно-енергетичн технології. – 2002. – № 2(4).– С. 71-77.

25.      Мартинюк Т.Б., Фофанова Н.В., Шеляков О.Л. Реалізація блока керування на R-автоматі в елементному базисі ПЛІС//Вісник ВПІ. 2002.- №2. – С.51-55.

26.      Лисенко Г.Л., Мартинюк Т.Б., Фофанова Н.В. Особливості реалізації в елементному базисі ПЛІС мікропрограмних R- автоматів // Вісник ЖІТІ. Спецвипуск. – 2002. – С. 203-206.

27.      Буда А.Г., Мартынюк Т.Б., Буда С.А. Методы представления симметричных изображений в устройстве распознавания // Збірник тез доповідей МНТК "Оптоелектронні інформаційні технології. Photonics – ODS2000". – Вінниця: "Універсум-Вінниця", 2000. – С. 37-39.

28.      Буда А.Г., Мартынюк Т.Б., Король О.В. Алгоритм сжатия изображения и его классификационные признаки // Збірник наукових праць "Геометричне та комп’ютерне моделювання". Вип. 8. Харківський державний универсистет харчування та торгівлі. – Харків, 2005. – С. 205-210.

29.      Буда А.Г., Мартинюк Т.Б., Лисенко Г.Л., Король О.В., Буда С.А. Математичні моделі аналізу контурів плоских симетричних зображень // Праці П’ятої Всеукраїнської міжнародної конференції "УкрОБРАЗ-2000". Київ, 2000. – С.221-222.

30.      Буда А.Г., Мартинюк Т.Б. Король О.В. Створення модифікації математичної моделі на підставі геометричних моментів // Материалы Второй украинско-российской научно-практической конференции "Современные проблемы геометрического моделирования". – Харьков, 2007. – С. 205-210.


ДОДАТКИ

Додаток А

Структурна схема системи розпізнавання


Додаток Б

Мікропрограмний пристрій керування


Додаток В

Аналізатор симетричності об'єктів


Додаток Г

Блок-схема алгоритму розпізнавання
