Курсовая работа

по дисциплине "Компьютерные сети"

тема: "Построение локальной вычислительной сети предприятия"

Содержание

1. Виды компьютерных сетей.

2. Топологии компьютерных сетей.

3. Методы доступа к несущей в компьютерных сетях.

4. Среды передачи данных, их характеристики.

5. Структурная модель OSI и её уровни.

6. Протокол IP, принципы маршрутизации пакетов, DHCP.

7. Протокол TCP.

8. Система DNS.

9. Практическая часть.

9.1 Создание физической и логической топологии компьютерной сети для предприятия.

9.2 Обоснование тех или иных сред передачи данных между сегментами сети.

9.3 Расчёт сети.

Компьютерная сеть – это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Все многообразие компьютерных сетей можно классифицировать по группе признаков:

1.   Территориальная распространенность;

2.   Ведомственная принадлежность;

3.   Скорость передачи информации;

4.   Тип среды передачи;

По территориальной распространенности сети могут быть локальными, глобальными, и региональными. Локальные – это сети, перекрывающие территорию не более 10 м2, региональные – расположенные на территории города или области, глобальные на территории государства или группы государств, например, всемирная сеть Internet.

По принадлежности различают ведомственные и государственные сети. Ведомственные принадлежат одной организации и располагаются на ее территории. Государственные сети – сети, используемые в государственных структурах.

По скорости передачи информации компьютерные сети делятся на низко-, средне- и высокоскоростные.

По типу среды передачи разделяются на сети коаксиальные, на витой паре, оптоволоконные, с передачей информации по радиоканалам, в инфракрасном диапазоне.

Компьютеры могут соединяться кабелями, образуя различную топологию сети (звездная, шинная, кольцевая и др.).

Следует различать компьютерные сети и сети терминалов (терминальные сети). Компьютерные сети связывают компьютеры, каждый из которых может работать и автономно. Терминальные сети обычно связывают мощные компьютеры (майнфреймы), а в отдельных случаях и ПК с устройствами (терминалами), которые могут быть достаточно сложны, но вне сети их работа или невозможна, или вообще теряет смысл. Например, сеть банкоматов или касс по продажи авиабилетов. Строятся они на совершенно иных, чем компьютерные сети, принципах и даже на другой вычислительной технике.

В классификации сетей существует два основных термина: LAN и WAN.

LAN (Local Area Network) – локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин «LAN» может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку – около шести миль (10 км) в радиусе; использование высокоскоростных каналов.

WAN (Wide Area Network) – глобальная сеть, покрывающая большие географические регионы, включающие в себя как локальные сети, так и прочие телекоммуникационные сети и устройства. Пример WAN – сети с коммутацией пакетов (Frame Relay), через которую могут «разговаривать» между собой различные компьютерные сети.

Термин «корпоративная сеть» также используется в литературе для обозначения объединения нескольких сетей, каждая из которых может быть построена на различных технических, программных и информационных принципах.

Рассмотренные выше виды сетей являются сетями закрытого типа, доступ к ним разрешен только ограниченному кругу пользователей, для которых работа в такой сети непосредственно связана с их профессиональной деятельностью. Глобальные сети ориентированы на обслуживание любых пользователей.

По административным отношениям между узлами можно выделить локальные сети с централизованным управлением или с выделенными серверами (серверные сети) и сети без централизованного управления или без выделенного сервера (децентрализованные), так называемые, одноранговые (одноуровневые) сети.

Локальные сети с централизованным управлением называются иерархическими, а децентрализованные локальные сети равноправными. В локальных сетях с централизованным управлением один из компьютеров является сервером, а остальные ПК - рабочими станциями.

Серверы - это высокопроизводительные компьютеры с винчестерами большой емкости и с высокоскоростной сетевой картой, которые отвечают за хранение данных, организацию доступа к этим данным и передачу данных рабочим станциям или клиентам.

Рабочие станции. Компьютеры, с которых осуществляется доступ к информации на сервере, называются рабочими станциями или клиентами.

Одноранговые (одноуровневые или равноправные) локальные сети

В сетях с децентрализованным управлением нет единого центра управления взаимодействием рабочих станций и единого компьютера для хранения данных. Одноранговая локальная сеть – это ЛВС равноправных компьютеров, каждый из которых имеет уникальное имя и, как правило, пароль для входа в него в момент загрузки ОС.

Равноправность ПК означает, что администратор каждого компьютера в локальной сети может преобразовать свой локальный ресурс в разделяемый и устанавливать права доступа к нему и пароли. Он же отвечает за сохранность или работоспособность этого ресурса. Локальный ресурс - ресурс, доступный только с ПК, на котором он находится. Ресурс ПК, доступный для других компьютеров, называется разделяемым или совместно используемым.

Таким образом, одноранговая локальная сеть - это ЛВС, в которой каждая рабочая станция может разделить все или некоторые из ее ресурсов с другими рабочими станциями сети. Но отсутствие выделенного сервера не позволяет администратору централизовано управлять всеми ресурсами одноранговой локальной сети.

Каждая рабочая станция может выполнять функции, как клиента, так и сервера, т.е. предоставлять ресурсы другим рабочим станциям и использовать ресурсы других рабочих станций.

Одноранговые локальные сети могут быть организованы на базе всех современных 32-разрядных операционных систем Windows 95/98, Windows 2000, Windows XP, Windows VISTA. Для эффективной работы в одноранговой сети количество рабочих станций не должно быть более 10.

Достоинства одноранговой локальной сети:

·           низкая стоимость;

·           высокая надежность.

Недостатки:

·           работа ЛВС эффективна только при количестве одновременно работающих станций не более 10;

·           слабая защита информации;

·           сложность обновления и изменения ПО рабочих станций.

Серверные локальные сети (многоуровневые или иерархические)

В локальных сетях с централизованным управлением сервер обеспечивает взаимодействия между рабочими станциями, выполняет функции хранения данных общего пользования, организует доступ к этим данным и передает данные клиенту. Клиент обрабатывает полученные данные и предоставляет результаты обработки пользователю. Необходимо отметить, что обработка данных может осуществляться и на сервере.

Локальные сети с централизованным управлением, в которых сервер предназначен только хранения и выдачи клиентам информации по запросам, называются сетями с выделенным файл-сервером. Системы, в которых на сервере наряду с хранением осуществляется и обработка информации, называются системами "клиент-сервер".

Необходимо отметить, что в серверных локальных сетях клиенту непосредственно доступны только ресурсы серверов. Но рабочие станции, входящие в ЛВС с централизованным управлением, могут одновременно организовать между собой одноранговую локальную сеть со всеми ее возможностями.

Программное обеспечение, управляющее работой ЛВС с централизованным управлением, состоит из двух частей:

·           сетевой операционной системы, устанавливаемой на сервере;

·           программного обеспечения на рабочей станции, представляющего набор программ, работающих под управлением операционной системы, которая установлена на рабочей станции. При этом на разных рабочих станциях в одной сети могут быть установлены различные операционные системы.

В больших иерархических локальных сетях в качестве сетевых ОС используются UNIX и LINUX, которые являются более надежными. Для локальных сетей среднего масштаба наиболее популярной сетевой ОС является Windows 2003 Server.

В зависимости от способов использования сервера в иерархических сетях различают серверы следующих типов:

Файловый сервер. В этом случае на сервере находятся совместно обрабатываемые файлы или (и) совместно используемые программы.

Сервер баз данных. На сервере размещается сетевая база данных.

Принт-сервер. К компьютеру подключается достаточно производительный принтер, на котором может быть распечатана информация сразу с нескольких рабочих станций.

Почтовый сервер. На сервере хранится информация, отправляемая и получаемая как по локальной сети.

Достоинства:

·           выше скорость обработки данных;

·           обладает надежной системой защиты информации и обеспечения секретности;

·           проще в управлении по сравнению с одноранговыми сетями.

Недостатки:

·           сеть дороже из-за выделенного сервера;

·           менее гибкая по сравнению с равноправной сетью.

Все компьютеры в локальной сети соединены линиями связи. Геометрическое расположение линий связи относительно узлов сети и физическое подключение узлов к сети называется физической топологией. В зависимости от топологии различают сети: шинной, кольцевой, звездной, иерархической и произвольной структуры.

Различают физическую и логическую топологию. Логическая и физическая топологии сети независимы друг от друга. Физическая топология - это геометрия построения сети, а логическая топология определяет направления потоков данных между узлами сети и способы передачи данных.

В настоящее время в локальных сетях используются следующие физические топологии:

·           физическая "шина" (bus);

·           физическая “звезда” (star);

·           физическое “кольцо” (ring);

·           физическая "звезда" и логическое "кольцо" (Token Ring).

Шинная топология

Сети с шинной топологией используют линейный моноканал (коаксиальный кабель) передачи данных, на концах которого устанавливаются оконечные сопротивления (терминаторы). Каждый компьютер подключается к коаксиальному кабелю с помощью Т-разъема (Т-коннектор). Данные от передающего узла сети передаются по шине в обе стороны, отражаясь от оконечных терминаторов. Терминаторы предотвращают отражение сигналов, т.е. используются для гашения сигналов, которые достигают концов канала передачи данных. Таким образом, информация поступает на все узлы, но принимается только тем узлом, которому она предназначается. В топологии логическая шина среда передачи данных используются совместно и одновременно всеми ПК сети, а сигналы от ПК распространяются одновременно во все направления по среде передачи. Так как передача сигналов в топологии физическая шина является широковещательной, т.е. сигналы распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.

Данная топология применяется в локальных сетях с архитектурой Ethernet (классы 10Base-5 и 10Base-2 для толстого и тонкого коаксиального кабеля соответственно).

На рисунке 1 представлено логическое представление шинной топологии.

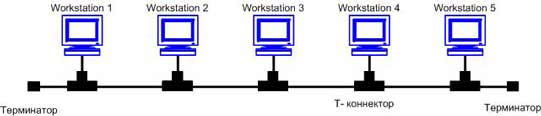

Рисунок 1 – логическая схема шинной топологии сети.

Преимущества сетей шинной топологии:

·           отказ одного из узлов не влияет на работу сети в целом;

·           сеть легко настраивать и конфигурировать;

·           сеть устойчива к неисправностям отдельных узлов.

Недостатки сетей шинной топологии:

·           разрыв кабеля может повлиять на работу всей сети;

·           ограниченная длина кабеля и количество рабочих станций;

·           трудно определить дефекты соединений

Топология типа “звезда”

В сети, построенной по топологии типа “звезда” каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub). Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом. На рисунке 2 представлено логическое представление топологии типа "звезда".

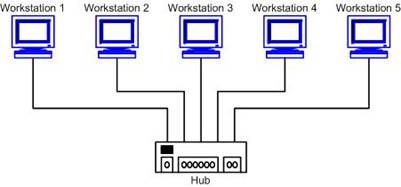

Рисунок 2 – логическая схема топологии типа "звезда".

Данные от передающей станции сети передаются через хаб по всем линиям связи всем ПК. Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается. Так как передача сигналов в топологии физическая звезда является широковещательной, т.е. сигналы от ПК распространяются одновременно во все направления, то логическая топология данной локальной сети является логической шиной.

Данная топология применяется в локальных сетях с архитектурой 10Base-T Ethernet.

Преимущества сетей топологии звезда:

·           легко подключить новый ПК;

·           имеется возможность централизованного управления;

·           сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

Недостатки сетей топологии звезда:

·           отказ хаба влияет на работу всей сети;

·           большой расход кабеля;

Топология “кольцо”

В сети с топологией кольцо все узлы соединены каналами связи в неразрывное кольцо (необязательно окружность), по которому передаются данные. Выход одного ПК соединяется со входом другого ПК. Начав движение из одной точки, данные, в конечном счете, попадают на его начало. Данные в кольце всегда движутся в одном и том же направлении. На рисунке 3 представлено логическое представление топологии типа "кольцо".

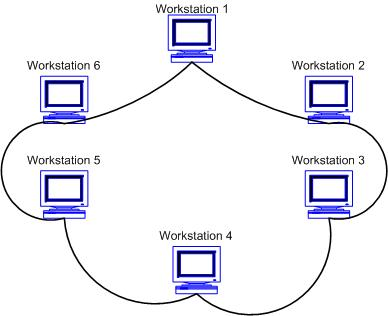

Рисунок 3 – логическая схема топологии типа "кольцо".

Принимающая рабочая станция распознает и получает только адресованное ей сообщение. В сети с топологией типа физическое кольцо используется маркерный доступ, который предоставляет станции право на использование кольца в определенном порядке. Логическая топология данной сети - логическое кольцо.

Данную сеть очень легко создавать и настраивать. К основному недостатку сетей топологии кольцо является то, что повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети.

Как правило, в чистом виде топология “кольцо” не применяется из-за своей ненадёжности, поэтому на практике применяются различные модификации кольцевой топологии.

Топология Token Ring

Эта топология основана на топологии "физическое кольцо с подключением типа звезда". В данной топологии все рабочие станции подключаются к центральному концентратору (Token Ring) как в топологии физическая звезда. Центральный концентратор – это интеллектуальное устройство, которое с помощью перемычек обеспечивает последовательное соединение выхода одной станции со входом другой станции. На рисунке 4 представлено логическое представление топологии типа "Token ring".

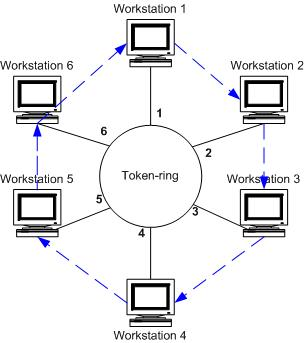

Рисунок 4 – логическая схема топологии типа "Token ring".

Другими словами с помощью концентратора каждая станция соединяется только с двумя другими станциями (предыдущей и последующей станциями). Таким образом, рабочие станции связаны петлей кабеля, по которой пакеты данных передаются от одной станции к другой и каждая станция ретранслирует эти посланные пакеты. В каждой рабочей станции имеется для этого приемо-передающее устройство, которое позволяет управлять прохождением данных в сети. Физически такая сеть построена по типу топологии звезда”.

Концентратор создаёт первичное (основное) и резервное кольца. Если в основном кольце произойдёт обрыв, то его можно обойти, воспользовавшись резервным кольцом, так как используется четырёхжильный кабель. Отказ станции или обрыв линии связи рабочей станции не влечёт за собой отказ сети как в топологии кольцо, потому что концентратор отключает неисправную станцию и замкнет кольцо передачи данных.

В архитектуре Token Ring маркер передаётся от узла к узлу по логическому кольцу, созданному центральным концентратором. Такая маркерная передача осуществляется в фиксированном направлении (направление движения маркера и пакетов данных представлено на рисунке стрелками синего цвета). Станция, обладающая маркером, может отправить данные другой станции.

Для передачи данных рабочие станции должны сначала дождаться прихода свободного маркера. В маркере содержится адрес станции, пославшей этот маркер, а также адрес той станции, которой он предназначается. После этого отправитель передает маркер следующей в сети станции для того, чтобы и та могла отправить свои данные.

Один из узлов сети (обычно для этого используется файл-сервер) создаёт маркер, который отправляется в кольцо сети. Такой узел выступает в качестве активного монитора, который следит за тем, чтобы маркер не был утерян или разрушен.

Преимущества сетей топологии Token Ring:

·           топология обеспечивает равный доступ ко всем рабочим станциям;

·           высокая надежность, так как сеть устойчива к неисправностям отдельных станций и к разрывам соединения отдельных станций.

Недостатки сетей топологии Token Ring: большой расход кабеля и соответственно дорогостоящая разводка линий связи.

Метод доступа – это способ определения того, какая из рабочих станций сможет следующей использовать ЛВС. То, как сеть управляет доступом к каналу связи (кабелю), существенно влияет на ее характеристики. Примерами методов доступа являются:

·           множественный доступ с прослушиванием несущей и разрешением коллизий (Carrier Sense Multiple Access with Collision Detection – CSMA/CD);

·           множественный доступ с передачей полномочия (Token Passing Multiple Access – TPMA) или метод с передачей маркера;

·           множественный доступ с разделением во времени (Time Division Multiple Access – TDMA);

·           множественный доступ с разделением частоты (Frequency Division Multiple Access – FDMA) или множественный доступ с разделением длины волны (Wavelength Division Multiple Access – WDMA).

CSMA/CD

Метод множественного доступа с прослушиванием несущей и разрешением коллизий (CSMA/CD) устанавливает следующий порядок: если рабочая станция хочет воспользоваться сетью для передачи данных, она сначала должна проверить состояние канала: начинать передачу станция может, если канал свободен. В процессе передачи станция продолжает прослушивание сети для обнаружения возможных конфликтов. Если возникает конфликт из-за того, что два узла попытаются занять канал, то обнаружившая конфликт интерфейсная плата, выдает в сеть специальный сигнал, и обе станции одновременно прекращают передачу. Принимающая станция отбрасывает частично принятое сообщение, а все рабочие станции, желающие передать сообщение, в течение некоторого, случайно выбранного промежутка времени выжидают, прежде чем начать сообщение.

Все сетевые интерфейсные платы запрограммированы на разные псевдослучайные промежутки времени. Если конфликт возникнет во время повторной передачи сообщения, этот промежуток времени будет увеличен. Стандарт типа Ethernet определяет сеть с конкуренцией, в которой несколько рабочих станций должны конкурировать друг с другом за право доступа к сети.

TPMA

Метод с передачей маркера – это метод доступа к среде, в котором от рабочей станции к рабочей станции передается маркер, дающий разрешение на передачу сообщения. При получении маркера рабочая станция может передавать сообщение, присоединяя его к маркеру, который переносит это сообщение по сети. Каждая станция между передающей станцией и принимающей видит это сообщение, но только станция – адресат принимает его. При этом она создает новый маркер. Маркер (token), или полномочие, – уникальная комбинация битов, позволяющая начать передачу данных.

Каждый узел принимает пакет от предыдущего, восстанавливает уровни сигналов до номинального уровня и передает дальше. Передаваемый пакет может содержать данные или являться маркером. Когда рабочей станции необходимо передать пакет, ее адаптер дожидается поступления маркера, а затем преобразует его в пакет, содержащий данные, отформатированные по протоколу соответствующего уровня, и передает результат далее по ЛВС.

Пакет распространяется по ЛВС от адаптера к адаптеру, пока не найдет своего адресата, который установит в нем определенные биты для подтверждения того, что данные достигли адресата, и ретранслирует его вновь в ЛВС. После чего пакет возвращается в узел из которого был отправлен. Здесь после проверки безошибочной передачи пакета, узел освобождает ЛВС, выпуская новый маркер. Таким образом, в ЛВС с передачей маркера невозможны коллизии (конфликты). Метод с передачей маркера в основном используется в кольцевой топологии.

Данный метод характеризуется следующими достоинствами:

·           гарантирует определенное время доставки блоков данных в сети;

·           дает возможность предоставления различных приоритетов передачи данных.

Вместе с тем он имеет существенные недостатки:

·           в сети возможны потеря маркера, а также появление нескольких маркеров, при этом сеть прекращает работу;

·           включение новой рабочей станции и отключение связаны с изменением адресов всей системы.

TDMA

Доступ TDMA основан на использовании специального устройства, называемого тактовым генератором. Этот генератор делит время канала на повторяющиеся циклы. Каждый из циклов начинается сигналом разграничителем. Цикл включает n пронумерованных временных интервалов, называемых ячейками. Интервалы предоставляются для загрузки в них блоков данных.

Данный способ позволяет организовать передачу данных с коммутацией пакетов и с коммутацией каналов.

Первый (простейший) вариант использования интервалов заключается в том, что их число (n) делается равным количеству абонентских систем, подключенных к рассматриваемому каналу. Тогда во время цикла каждой системе предоставляется один интервал, в течение которого она может передавать данные. При использовании рассмотренного метода доступа часто оказывается, что в одном и том же цикле одним системам нечего передавать, а другим не хватает выделенного времени. В результате – неэффективное использование пропускной способности канала.

Второй, более сложный, но высокоэкономичный вариант заключается в том, что система получает интервал только тогда, когда у нее возникает необходимость в передаче данных, например при асинхронном способе передачи. Для передачи данных система может в каждом цикле получать интервал с одним и тем же номером. В этом случае передаваемые системой блоки данных появляются через одинаковые промежутки времени и приходят с одним и тем же временем запаздывания. Это режим передачи данных с имитацией коммутации каналов. Способ особенно удобен при передаче речи.

FDMA

Доступ FDMA основан на разделении полосы пропускания канала на группу полос частот, образующих логические каналы. Широкая полоса пропускания канала делится на ряд узких полос, разделенных защитными полосами. Размеры узких полос могут быть различными.

При использовании FDMA, именуемого также множественным доступом с разделением волны WDMA, широкая полоса пропускания канала делится на ряд узких полос, разделенных защитными полосами. В каждой узкой полосе создается логический канал. Размеры узких полос могут быть различными. Передаваемые по логическим каналам сигналы накладываются на разные несущие и поэтому в частотной области не должны пересекаться. Вместе с этим, иногда, несмотря на наличие защитных полос, спектральные составляющие сигнала могут выходить за границы логического канала и вызывать шум в соседнем логическом канале.

В оптических каналах разделение частоты осуществляется направлением в каждый из них лучей света с различными частотами. Благодаря этому пропускная способность физического канала увеличивается в несколько раз. При осуществлении этого мультиплексирования в один световод излучает свет большое число лазеров (на различных частотах). Через световод излучение каждого из них проходит независимо от другого. На приемном конце разделение частот сигналов, прошедших физический канал, осуществляется путем фильтрации выходных сигналов.

Метод доступа FDMA относительно прост, но для его реализации необходимы передатчики и приемники, работающие на различных частотах.

Для построения компьютерных сетей применяются линии связи, использующие различную физическую среду. В качестве физической среды в коммуникациях используются: металлы (в основном медь), сверхпрозрачное стекло (кварц) или пластик и эфир. Физическая среда передачи данных может представлять собой кабель "витая пара", коаксиальные кабель, волоконно-оптический кабель и окружающее пространство.

Линии связи или линии передачи данных - это промежуточная аппаратура и физическая среда, по которой передаются информационные сигналы (данные).

В одной линии связи можно образовать несколько каналов связи (виртуальных или логических каналов), например путем частотного или временного разделения каналов. Канал связи - это средство односторонней передачи данных. Если линия связи монопольно используется каналом связи, то в этом случае линию связи называют каналом связи.

Канал передачи данных - это средства двухстороннего обмена данными, которые включают в себя линии связи и аппаратуру передачи (приема) данных. Каналы передачи данных связывают между собой источники информации и приемники информации.

В зависимости от физической среды передачи данных каналы связи можно разделить на:

·           проводные линии связи без изолирующих и экранирующих оплеток;

·           кабельные, где для передачи сигналов используются такие линии связи как кабели "витая пара", коаксиальные кабели или оптоволоконные кабели;

·           беспроводные (радиоканалы наземной и спутниковой связи), использующие для передачи сигналов электромагнитные волны, которые распространяются по эфиру.

Проводные линии связи

Проводные (воздушные) линии связи используются для передачи телефонных и телеграфных сигналом, а также для передачи компьютерных данных. Эти линии связи применяются в качестве магистральных линий связи.

По проводным линиям связи могут быть организованы аналоговые и цифровые каналы передачи данных. Скорость передачи по проводным линиям "простой старой телефонной линии" (POST - Primitive Old Telephone System) является очень низкой. Кроме того, к недостаткам этих линий относятся помехозащищенность и возможность простого несанкционированного подключения к сети.

Кабельные каналы связи

Кабельные линии связи имеют довольно сложную структуру. Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей.

Витая пара (twisted pair) — кабель связи, который представляет собой витую пару медных проводов (или несколько пар проводов), заключенных в экранированную оболочку. Пары проводов скручиваются между собой с целью уменьшения наводок. Витая пара является достаточно помехоустойчивой. Существует два типа этого кабеля: неэкранированная витая пара UTP и экранированная витая пара STP.

Характерным для этого кабеля является простота монтажа. Данный кабель является самым дешевым и распространенным видом связи, который нашел широкое применение в самых распространенных локальных сетях с архитектурой Ethernet, построенных по топологии типа “звезда”. Кабель подключается к сетевым устройствам при помощи соединителя RJ45.

Кабель используется для передачи данных на скорости 10 Мбит/с и 100 Мбит/с. Витая пара обычно используется для связи на расстояние не более нескольких сот метров. К недостаткам кабеля "витая пара" можно отнести возможность простого несанкционированного подключения к сети.

Коаксиальный кабель (coaxial cable) - это кабель с центральным медным проводом, который окружен слоем изолирующего материала для того, чтобы отделить центральный проводник от внешнего проводящего экрана (медной оплетки или слой алюминиевой фольги). Внешний проводящий экран кабеля покрывается изоляцией.

Существует два типа коаксиального кабеля: тонкий коаксиальный кабель диаметром 5 мм и толстый коаксиальный кабель диаметром 10 мм. У толстого коаксиального кабеля затухание меньше, чем у тонкого. Стоимость коаксиального кабеля выше стоимости витой пары и выполнение монтажа сети сложнее, чем витой парой.

Коаксиальный кабель применяется, например, в локальных сетях с архитектурой Ethernet, построенных по топологии типа “общая шина”. Коаксиальный кабель более помехозащищенный, чем витая пара и снижает собственное излучение. Пропускная способность – 50-100 Мбит/с. Допустимая длина линии связи – несколько километров. Несанкционированное подключение к коаксиальному кабелю сложнее, чем к витой паре.

Кабельные оптоволоконные каналы связи. Оптоволоконный кабель (fiber optic) – это оптическое волокно на кремниевой или пластмассовой основе, заключенное в материал с низким коэффициентом преломления света, который закрыт внешней оболочкой.

Оптическое волокно передает сигналы только в одном направлении, поэтому кабель состоит из двух волокон. На передающем конце оптоволоконного кабеля требуется преобразование электрического сигнала в световой, а на приемном конце обратное преобразование.

Основное преимущество этого типа кабеля – чрезвычайно высокий уровень помехозащищенности и отсутствие излучения. Несанкционированное подключение очень сложно. Скорость передачи данных 3Гбит/c. Основные недостатки оптоволоконного кабеля – это сложность его монтажа, небольшая механическая прочность и чувствительность к ионизирующим излучениям.

Беспроводные (радиоканалы наземной и спутниковой связи) каналы связи.

Радиоканалы наземной (радиорелейной и сотовой) и спутниковой связи образуются с помощью передатчика и приемника радиоволн и относятся к технологии беспроводной передачи данных.

Радиорелейные каналы связи.

Радиорелейные каналы связи состоят из последовательности станций, являющихся ретрансляторами. Связь осуществляется в пределах прямой видимости, дальности между соседними станциями - до 50 км. Цифровые радиорелейные линии связи (ЦРРС) применяются в качестве региональных и местных систем связи и передачи данных, а также для связи между базовыми станциями сотовой связи.

Спутниковые каналы связи.

В спутниковых системах используются антенны СВЧ-диапазона частот для приема радиосигналов от наземных станций и ретрансляции этих сигналов обратно на наземные станции. В спутниковых сетях используются три основных типа спутников, которые находятся на геостационарных орбитах, средних или низких орбитах. Спутники запускаются, как правило, группами. Разнесенные друг от друга они могут обеспечить охват почти всей поверхности Земли.

Целесообразнее использовать спутниковую связь для организации канала связи между станциями, расположенными на очень больших расстояниях, и возможности обслуживания абонентов в самых труднодоступных точках. Пропускная способность высокая – несколько десятков Мбит/c.

Сотовые каналы связи.

Радиоканалы сотовой связи строятся по тем же принципам, что и сотовые телефонные сети. Сотовая связь - это беспроводная телекоммуникационная система, состоящая из сети наземных базовых приемо-передающих станций и сотового коммутатора (или центра коммутации мобильной связи).

Базовые станции подключаются к центру коммутации, который обеспечивает связь, как между базовыми станциями, так и с другими телефонными сетями и с глобальной сетью Интернет. По выполняемым функциям центр коммутации аналогичен обычной АТС проводной связи.

LMDS (Local Multipoint Distribution System) – это стандарт сотовых сетей беспроводной передачи информации для фиксированных абонентов. Система строится по сотовому принципу, одна базовая станция позволяет охватить район радиусом несколько километров (до 10 км) и подключить несколько тысяч абонентов. Сами БС объединяются друг с другом высокоскоростными наземными каналами связи либо радиоканалами. Скорость передачи данных до 45 Мбит/c.

Радиоканалы WiMAX (Worldwide Interoperability for Microwave Access) аналогичны Wi-Fi. WiMAX, в отличие от традиционных технологий радиодоступа, работает и на отраженном сигнале, вне прямой видимости базовой станции. Эксперты считают, что мобильные сети WiMAX открывают гораздо более интересные перспективы для пользователей, чем фиксированный WiMAX, предназначенный для корпоративных заказчиков. Информацию можно передавать на расстояния до 50 км со скоростью до 70 Мбит/с.

Радиоканалы MMDS (Multichannel Multipoint Distribution System). Эти системы способна обслуживать территорию в радиусе 50—60 км, при этом прямая видимость передатчика оператора является не обязательной. Средняя гарантированная скорость передачи данных составляет 500 Кбит/с — 1 Мбит/с, но можно обеспечить до 56 Мбит/с на один канал.

Радиоканалы для локальных сетей. Стандартом беспроводной связи для локальных сетей является технология Wi-Fi. Wi-Fi обеспечивает подключение в двух режимах: точка-точка (для подключения двух ПК) и инфраструктурное соединение (для подключения несколько ПК к одной точке доступа). Скорость обмена данными до 11 Mбит/с при подключении точка-точка и до 54 Мбит/с при инфраструктурном соединении.

Радиоканалы Bluetooth - это технология передачи данных на короткие расстояния (не более 10 м) и может быть использована для создания домашних сетей. Скорость передачи данных не превышает 1 Мбит/с.

5. Структурная модель OSI и её уровни

Сетевая модель OSI (базовая эталонная модель взаимодействия открытых систем, англ. Open Systems Interconnection Basic Reference Model) – абстрактная сетевая модель для коммуникаций и разработки сетевых протоколов. Представляет уровневый подход к сети. Каждый уровень обслуживает свою часть процесса взаимодействия. Благодаря такой структуре совместная работа сетевого оборудования и программного обеспечения становится гораздо проще и прозрачнее.

Модель состоит из 7-ми уровней, расположенных друг над другом. Уровни взаимодействуют друг с другом (по «вертикали») посредством интерфейсов, и могут взаимодействовать с параллельным уровнем другой системы (по «горизонтали») с помощью протоколов. Каждый уровень может взаимодействовать только со своими соседями и выполнять отведённые только ему функции.

Модель OSI
Тип данных	Уровень	Функции
Данные	7. Прикладной уровень	Доступ к сетевым службам
	6. Уровень представления	Представление и кодирование данных
	5. Сеансовый уровень	Управление сеансом связи
Блоки	4. Транспортный	Прямая связь между конечными пунктами и надёжность
Пакеты	3. Сетевой	Определение маршрута и логическая адресация
Кадр	2. Канальный	Физическая адресация
Биты	1. Физический уровень	Работа со средой передачи, сигналами и двоичными данными

Прикладной уровень

Верхний уровень модели, обеспечивает взаимодействие сети и пользователя. Уровень разрешает приложениям пользователя иметь доступ к сетевым службам, таким как обработчик запросов к базам данных, доступ к файлам, пересылке электронной почты. Также отвечает за передачу служебной информации, предоставляет приложениям информацию об ошибках и формирует запросы к уровню представления. Пример: HTTP, POP3, SMTP, FTP, XMPP, OSCAR, BitTorrent, MODBUS, SIP

Представительский (Уровень представления) (англ. Presentation layer)

Этот уровень отвечает за преобразование протоколов и кодирование/декодирование данных. Запросы приложений, полученные с уровня приложений, он преобразует в формат для передачи по сети, а полученные из сети данные преобразует в формат, понятный приложениям. На этом уровне может осуществляться сжатие/распаковка или кодирование/декодирование данных, а также перенаправление запросов другому сетевому ресурсу, если они не могут быть обработаны локально.

Уровень 6 (представлений) эталонной модели OSI обычно представляет собой промежуточный протокол для преобразования информации из соседних уровней. Это позволяет осуществлять обмен между приложениями на разнородных компьютерных системах прозрачным для приложений образом. Уровень представлений обеспечивает форматирование и преобразование кода. Форматирование кода используется для того, чтобы гарантировать приложению поступление информации для обработки, которая имела бы для него смысл. При необходимости этот уровень может выполнять перевод из одного формата данных в другой. Уровень представлений имеет дело не только с форматами и представлением данных, он также занимается структурами данных, которые используются программами. Таким образом, уровень 6 обеспечивает организацию данных при их пересылке.

Чтобы понять, как это работает, представим, что имеются две системы. Одна использует для представления данных расширенный двоичный код обмена информацией EBCDIC, например, это может быть мэйнфрейм компании IBM, а другая – американский стандартный код обмена информацией ASCII (его используют большинство других производителей компьютеров). Если этим двум системам необходимо обменяться информацией, то нужен уровень представлений, который выполнит преобразование и осуществит перевод между двумя различными форматами.

Другой функцией, выполняемой на уровне представлений, является шифрование данных, которое применяется в тех случаях, когда необходимо защитить передаваемую информацию от приема несанкционированными получателями. Чтобы решить эту задачу, процессы и коды, находящиеся на уровне представлений, должны выполнить преобразование данных. На этом уровне существуют и другие подпрограммы, которые сжимают тексты и преобразовывают графические изображения в битовые потоки, так что они могут передаваться по сети.

Стандарты уровня представлений также определяют способы представления графических изображений. Для этих целей может использоваться формат PICT – формат изображений, применяемый для передачи графики QuickDraw между программами для компьютеров Macintosh и PowerPC. Другим форматом представлений является тэгированный формат файлов изображений TIFF, который обычно используется для растровых изображений с высоким разрешением. Следующим стандартом уровня представлений, который может использоваться для графических изображений, является стандарт, разработанный Объединенной экспертной группой по фотографии (Joint Photographic Expert Group); в повседневном пользовании этот стандарт называют просто JPEG.

Существует другая группа стандартов уровня представлений, которая определяет представление звука и кинофрагментов. Сюда входят интерфейс электронных музыкальных инструментов MIDI (Musical Instrument Digital Interface) для цифрового представления музыки, разработанный Экспертной группой по кинематографии стандарт MPEG, используемый для сжатия и кодирования видеороликов на компакт-дисках, хранения в оцифрованном виде и передачи со скоростями до 1,5 Мбит/с, и QuickTime — стандарт, описывающий звуковые и видео элементы для программ, выполняемых на компьютерах Macintosh и PowerPC.

Пример: AFP - Apple Filing Protocol, ASCII - American Standard Code for Information Interchange, EBCDIC - Extended Binary Coded Decimal Interchange Code, ICA - Independent Computing Architecture, LPP - Lightweight Presentation Protocol, NCP - NetWare Core Protocol, NDR - Network Data Representation RDP - Remote Desktop Protocol, XDR - eXternal Data Representation, X.25 PAD - Packet Assembler/Disassembler Protocol

Сеансовый уровень (англ. Session layer)

5-й уровень модели отвечает за поддержание сеанса связи, позволяя приложениям взаимодействовать между собой длительное время. Уровень управляет созданием/завершением сеанса, обменом информацией, синхронизацией задач, определением права на передачу данных и поддержанием сеанса в периоды неактивности приложений. Синхронизация передачи обеспечивается помещением в поток данных контрольных точек, начиная с которых возобновляется процесс при нарушении взаимодействия.

Пример: ADSP (AppleTalk Data Stream Protocol), ASP (AppleTalk Session Protocol), H.245 (Call Control Protocol for Multimedia Communication), ISO-SP (OSI Session Layer Protocol (X.225, ISO 8327)), iSNS (Internet Storage Name Service), L2F (Layer 2 Forwarding Protocol), L2TP (Layer 2 Tunneling Protocol), NetBIOS (Network Basic Input Output System), PAP (Password Authentication Protocol), PPTP (Point-to-Point Tunneling Protocol), RPC (Remote Procedure Call Protocol), RTCP (Real-time Transport Control Protocol), SMPP (Short Message Peer-to-Peer), SCP (Secure Copy Protocol), SSH (Secure Shell), ZIP (Zone Information Protocol), SDP (Sockets Direct Protocol).

Транспортный уровень (англ. Transport layer)

4-й уровень модели предназначен для доставки данных без ошибок, потерь и дублирования в той последовательности, как они были переданы. При этом не важно, какие данные передаются, откуда и куда, то есть он предоставляет сам механизм передачи. Блоки данных он разделяет на фрагменты, размер которых зависит от протокола, короткие объединяет в один, а длинные разбивает. Пример: TCP, UDP.

Существует множество классов протоколов транспортного уровня, начиная от протоколов, предоставляющих только основные транспортные функции (например, функции передачи данных без подтверждения приема), и заканчивая протоколами, которые гарантируют доставку в пункт назначения нескольких пакетов данных в надлежащей последовательности, мультиплексируют несколько потоков данных, обеспечивают механизм управления потоками данных и гарантируют достоверность принятых данных.

Некоторые протоколы сетевого уровня, называемые протоколами без установки соединения, не гарантируют, что данные доставляются по назначению в том порядке, в котором они были посланы устройством-источником. Некоторые транспортные уровни справляются с этим, собирая данные в нужной последовательности до передачи их на сеансовый уровень. Мультиплексирование (multiplexing) данных означает, что транспортный уровень способен одновременно обрабатывать несколько потоков данных (потоки могут поступать и от различных приложений) между двумя системами. Механизм управления потоком данных — это механизм, позволяющий регулировать количество данных, передаваемых от одной системы к другой. Протоколы транспортного уровня часто имеют функцию контроля доставки данных, заставляя принимающую данные систему отправлять подтверждения передающей стороне о приеме данных.

Описать работу протоколов с установкой соединения можно на примере работы обычного телефона. Протоколы этого класса начинают передачу данных с вызова или установки маршрута следования пакетов от источника к получателю. После чего начинают последовательную передачу данных и затем по окончании передачи разрывают связь.

Протоколы без установки соединения, которые посылают данные, содержащие полную адресную информацию в каждом пакете, работают аналогично почтовой системе. Каждое письмо или пакет содержит адрес отправителя и получателя. Далее каждый промежуточный почтамт или сетевое устройство считывает адресную информацию и принимает решение о маршрутизации данных. Письмо или пакет данных передается от одного промежуточного устройства к другому до тех пор, пока не будет доставлено получателю. Протоколы без установки соединения не гарантируют поступление информации получателю в том порядке, в котором она была отправлена. За установку данных в соответствующем порядке при использовании сетевых протоколов без установки соединения отвечают транспортные протоколы.

Пример: ATP (AppleTalk Transaction Protocol), CUDP (Cyclic UDP), DCCP (Datagram Congestion Control Protocol), FCP (Fiber Channel Protocol), IL (IL Protocol), NBF (NetBIOS Frames protocol), NCP (Netware Core Protocol), SCTP (Stream Control Transmission Protocol), SPX (Sequenced Packet Exchange), SST (Structured Stream Transport), TCP (Transmission Control Protocol), UDP (User Datagram Protocol).

Сетевой уровень (англ. Network layer)

3-й уровень сетевой модели OSI предназначен для определения пути передачи данных. Отвечает за трансляцию логических адресов и имён в физические, определение кратчайших маршрутов, коммутацию и маршрутизацию, отслеживание неполадок и заторов в сети. На этом уровне работает такое сетевое устройство, как маршрутизатор.

Протоколы сетевого уровня маршрутизируют данные от источника к получателю.

Пример: IP/IPv4/IPv6 (Internet Protocol), IPX (Internetwork Packet Exchange, протокол межсетевого обмена), X.25 (частично этот протокол реализован на уровне 2) CLNP (сетевой протокол без организации соединений), IPsec (Internet Protocol Security), ICMP (Internet Control Message Protocol), RIP (Routing Information Protocol), OSPF (Open Shortest Path First).

Канальный уровень (англ. Data Link layer)

Этот уровень предназначен для обеспечения взаимодействия сетей на физическом уровне и контроля за ошибками, которые могут возникнуть. Полученные с физического уровня данные он упаковывает во фреймы, проверяет на целостность, если нужно исправляет ошибки (посылает повторный запрос поврежденного кадра) и отправляет на сетевой уровень. Канальный уровень может взаимодействовать с одним или несколькими физическими уровнями, контролируя и управляя этим взаимодействием. Спецификация IEEE 802 разделяет этот уровень на 2 подуровня — MAC (Media Access Control) регулирует доступ к разделяемой физической среде, LLC (Logical Link Control) обеспечивает обслуживание сетевого уровня. На этом уровне работают коммутаторы, мосты.

Протоколы: ARCnet, ATM, Cisco Discovery Protocol (CDP), Controller Area Network (CAN), Econet, Ethernet, Ethernet Automatic Protection Switching (EAPS), Fiber Distributed Data Interface (FDDI), Frame Relay, High-Level Data Link Control (HDLC), IEEE 802.2 (provides LLC functions to IEEE 802 MAC layers), IEEE 802.11 wireless LAN, Link Access Procedures, D channel (LAPD), LocalTalk, Multiprotocol Label Switching (MPLS), Point-to-Point Protocol (PPP), Serial Line Internet Protocol (SLIP) (obsolete), Spanning tree protocol, StarLan, Token ring, Unidirectional Link Detection (UDLD), x.25.

В программировании этот уровень представляет драйвер сетевой платы, в операционных системах имеется программный интерфейс взаимодействия канального и сетевого уровней между собой, это не новый уровень, а просто реализация модели для конкретной ОС. Примеры таких интерфейсов: ODI, NDIS

Физический уровень (англ. Physical layer)

Основная статья: Физический уровень

Самый нижний уровень модели предназначен непосредственно для передачи потока данных. Осуществляет передачу электрических или оптических сигналов в кабель или в радиоэфир и, соответственно, их приём и преобразование в биты данных в соответствии с методами кодирования цифровых сигналов. Другими словами, осуществляет интерфейс между сетевым носителем и сетевым устройством. На этом уровне работают концентраторы (хабы), повторители (ретрансляторы) сигнала и медиаконверторы.

Функции физического уровня реализуются на всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом. К физическому уровню относятся физические, электрические и механические интерфейсы между двумя системами. Физический уровень определяет такие свойства среды сети передачи данных как оптоволокно, витая пара, коаксиальный кабель, спутниковый канал передач данных и т. п. Стандартными типами сетевых интерфейсов, относящимися к физическому уровню, являются: V.35, RS-232C, RS-485, RJ-11, RJ-45, разъемы AUI и BNC.

Протоколы: IRDA, USB, EIA RS-232, EIA-422, EIA-423, RS-449, RS-485, Ethernet (включая 10BASE-T, 10BASE2, 10BASE5, 100BASE-TX, 100BASE-FX, 100BASE-T, 1000BASE-T, 1000BASE-SX и другие), 802.11Wi-Fi, DSL, ISDN, SONET/SDH, GSM Um radio interface, IEEE 802.15, ITU и ITU-T, Firewire, TransferJet, Etherloop, ARINC 818, G.hn/G.9960.

Модель OSI и реальные протоколы

Семиуровневая модель OSI является теоретической, и содержит ряд недоработок. Были попытки строить сети в точном соответствии с моделью OSI, но созданные таким образом сети были дорогими, ненадёжными и неудобными в эксплуатации. Реальные сетевые протоколы, используемые в существующих сетях, вынуждены отклоняться от неё, обеспечивая непредусмотренные возможности, поэтому привязка некоторых из них к уровням OSI является несколько условной: некоторые протоколы занимают несколько уровней модели OSI, функции обеспечения надёжности реализованы на нескольких уровнях модели OSI.

Основная недоработка OSI непродуманный транспортный уровень. На нём OSI позволяет осуществлять обмен данными между приложениями (вводя понятие порта – идентификатора приложения), однако, возможность обмена простыми датаграммами (по типу UDP) в OSI не предусмотрена – транспортный уровень должен образовывать соединения, обеспечивать доставку, управлять потоком и т. п. (по типу TCP). Реальные же протоколы реализуют такую возможность.

Семиуровневая модель OSI критиковалась некоторыми специалистами. В частности в классической книге «UNIX. Руководство системного администратора» Эви Немет и другие пишут:

… Пока комитеты ISO спорили о своих стандартах, за их спиной менялась вся концепция организации сетей и по всему миру внедрялся протокол TCP/IP. …

…

И вот, когда протоколы ISO были наконец реализованы, выявился целый ряд проблем:

• Эти протоколы основывались на концепциях, не имеющих в современных сетях никакого смысла.

• Их спецификации были в некоторых случаях неполными.

• По своим функциональным возможностям они уступали другим протоколам.

• Наличие многочисленных уровней сделало эти протоколы медлительными и трудными для реализации.

…

… Сейчас даже самые рьяные сторонники этих протоколов признают, что OSI постепенно движется к тому, чтобы стать маленькой сноской на страницах истории компьютеров. Главное, что следует усвоить из этого: вычислительные системы не должны разрабатываться комитетами.

6. Протокол IP, принципы маршрутизации пакетов, DHCP

IP это рабочая лошадь семейства протоколов TCP/IP. TCP, UDP, ICMP и IGMP передают свои данные как IP датаграммы (рисунок 5). IP является ненадежным протоколом, предоставляющим сервис доставки датаграмм без соединения.

Под словом ненадежный мы подразумевается то, что не существует гарантии того, что IP датаграмма успешно достигнет пункта назначения. Однако IP предоставляет определенный сервис обработки некоторых событий. Когда что-нибудь идет не так, как хотелось бы, как например, временное переполнение буфера у маршрутизатора, IP применяет простой алгоритм обработки ошибок: он отбрасывает датаграмму и старается послать ICMP сообщение отправителю. Любая требуемая надежность должна быть обеспечена верхними уровнями (например TCP).

Термин без соединения (connectionless) означает, что IP не содержит никакой информации о продвижении датаграмм. Каждая датаграмма обрабатывается независимо от других. Это также означает, что может быть доставлена испорченная датаграмма. Если источник отправляет две последовательные датаграммы (первая A, затем B) в один и то же пункт назначения, каждая из них маршрутизируется независимо и может пройти по разным маршрутам, датаграмма B может прибыть раньше чем A.

На рисунке 5 показан формат IP датаграммы. Стандартный размер IP заголовка составляет 20 байт, если не присутствуют опции.

Рисунок 5 – IP датаграмма.

Мы покажем, как выглядят заголовки протоколов TCP/IP на рисунке 5. Старший значащий бит имеет номер 0 (слева), а младший значащий бит из 32-х бит имеет номер 31 и показан справа.

4 байта из 32-битного значения передаются в следующем порядке: сначала биты 0 - 7, затем биты 8 - 15, затем 16 - 23 и, наконец, 24 - 31. Такой порядок движения байтов называется big endian (big endian - метод хранения или передачи данных, при котором старший значащий бит или байт стоит первым) и обязателен для всех двоичных целых чисел в TCP заголовках при их передаче по сети. Это называется порядок сетевых байтов (network byte order). Машины, которые хранят двоичные целые в других форматах, как, например, в формате little endian (little endian - метод хранения или передачи данных, при котором младший значащий бит или байт стоит первым), должны конвертировать значения заголовков в соответствующий порядок сетевых байтов перед передачей данных.

Текущая версия протокола - 4, поэтому IP иногда называется IPv4.

Длина заголовка (header length) это количество 32-битных слов в заголовке, включая любые опции. Так как это 4-битное поле, оно ограничивает размер заголовка в 60 байт. В главе 8 мы увидим, что это ограничение сильно влияет на некоторые опции, такие как опция записи маршрута. Обычная величина в этом поле (когда отсутствуют опции) - 5.

Поле типа сервиса (TOS - type-of-service) состоит из 3-битного поля приставки (которое в настоящее время игнорируется), 4 бит TOS и неиспользуемого бита, который должен быть равен 0. 4 бита TOS следующие: минимальная задержка, максимальная пропускная способность, максимальная надежность и минимальная стоимость. Только один из этих 4 бит может быть установлен в единицу одновременно. Если все 4 бита равны 0, это означает обычный сервис.

Поле полной длины (total length) содержит полную длину IP датаграммы в байтах. Благодаря этому полю и полю длины заголовка, мы знаем, с какого места начинаются данные в IP датаграмме и их длину. Так как это поле состоит из 16 бит, максимальный размер IP датаграммы составляет 65535 байт. Это поле может изменяется в момент фрагментации и повторной сборки датаграммы.

Несмотря на то что существует возможность отправить датаграмму размером 65535 байт, большинство канальных уровней поделят подобную датаграмму на фрагменты. Более того, от хоста не требуется принимать датаграмму размером больше чем 576 байт. TCP делит пользовательские данные на части, поэтому это ограничение обычно не оказывает влияния на TCP. Что касается UDP, услугами которого пользуются многие приложения (RIP, TFTP, BOOTP, DNS, SNMP), то он ограничивает себя 512 байтами пользовательских данных, что даже меньше ограничения в 576 байт. Большинство приложений в настоящее время (особенно те, которые поддерживают NFS - Network File System) позволяют использовать IP датаграмму размером 8192 байта.

Однако, поле полной длины требуется в IP заголовке для некоторых каналов (как например, Ethernet), который дополняет маленькие фреймы до минимальной длины. Несмотря на то что минимальный размер фрейма Ethernet составляет 46 байт, IP датаграмма может быть еще меньше. Если поле полной длины не было представлено, IP уровень не будет знать, сколько 46-байтных фреймов Ethernet получится из IP датаграммы.

Поле идентификации (identification) уникально идентифицирует каждую датаграмму, отправленную хостом. Значение, хранящееся в поле, обычно увеличивается на единицу с посылкой каждой датаграммы. Мы обратимся к этому полю, когда будем рассматривать фрагментацию и обратную сборку в разделе "Фрагментация IP" главы 11. Там же мы рассмотрим поле флагов (flags) и поле смещения фрагментации (fragmentation offset).

Поле времени жизни (TTL - time-to-live) содержит максимальное количество пересылок (маршутизаторов), через которые может пройти датаграмма. Это поле ограничивает время жизни датаграммы. Значение устанавливается отправителем (как правило 32 или 64) и уменьшается на единицу каждым маршрутизатором, который обрабатывает датаграмму. Когда значение в поле достигает 0, датаграмма удаляется, а отправитель уведомляется об этом с помощью ICMP сообщения. Подобный алгоритм предотвращает зацикливание пакетов в петлях маршрутизации.

Поле протокола (protocol) указывает, какой протокол отправил данные через IP.

Контрольная сумма заголовка (header checksum) рассчитывается только для IP заголовка. Она не включает в себя данные, которые следуют за заголовком. ICMP, IGMP, UDP и TCP имеют контрольные суммы в своих собственных заголовках, которые охватывают их заголовки и данные.

Чтобы рассчитать контрольную сумму IP для исходящей датаграммы, поле контрольной суммы сначала устанавливается в 0. Затем рассчитывается 16-битная сумма с поразрядным дополнением (One's complement - поразрядное дополнение к двоичной системе.) (заголовок целиком воспринимается как последовательность 16-битных слов). 16-битное поразрядное дополнение этой суммы сохраняется в поле контрольной суммы. Когда IP датаграмма принимается, вычисляется 16-битная сумма с поразрядным дополнением. Так как контрольная сумма, рассчитанная приемником, содержит в себе контрольную сумму, сохраненную отправителем, контрольная сумма приемника состоит из битов равных 1, если в заголовке ничего не было изменено при передаче. Если в результате не получились все единичные биты (ошибка контрольной суммы), IP отбрасывает принятую датаграмму. Сообщение об ошибке не генерируется. Теперь задача верхних уровней каким-либо образом определить, что датаграмма отсутствует, и обеспечить повторную передачу.

ICMP, IGMP, UDP и TCP используют такой же алгоритм расчета контрольной суммы. Также TCP и UDP включают в себя различные поля из IP заголовка, в дополнение к своим собственным заголовкам и данным.

Стандартные реализации BSD, однако, не используют метод обновления контрольной суммы на единицу при перенаправлении датаграммы.

Каждая IP датаграмма содержит IP адрес источника (source IP address) и IP адрес назначения (destination IP address).

И последнее поле - поле опций (options), это список дополнительной информации переменной длины. В настоящее время опции определены следующим образом:

·           безопасность и обработка ограничений (для военных приложений),

·           запись маршрута (запись каждого маршрута и его IP адрес),

·           временная марка (запись каждого маршрута, его IP адрес и время),

·           свободная маршрутизация от источника (указывает список IP адресов, через которые должна пройти датаграмма)

·           жесткая маршрутизация от источника (то же самое, что и в предыдущем пункте, однако IP датаграмма должна пройти только через указанные в списке адреса).

Эти опции редко используются и не все хосты или маршрутизаторы поддерживают все опции.

Поле опций всегда ограничено 32 битами. Байты заполнения, значение которых равно 0, добавляются по необходимости. Благодаря этому IP заголовок всегда кратен 32 битам (как это требуется для поля длины заголовка).

Как известно, компьютер может общаться лишь с хостами из его сети. Для этого используется протокол ARP, который преобразовывает сетевой адрес в физический. Но что делать если наш желанный получатель находится на противоположной части земного шара и в другой сети? Как нам узнать его физический адрес и дойдет ли до него наш сетевой кадр? Так вот процесс маршрутизации как раз и решает эту проблему.

Маршрутизация - это процесс выбора маршрута следования пакета. Устройство, совершающее этот выбор, называется маршрутизатором. Маршрутизаторы работают на третьем уровне модели OSI. Используя для выбора маршрута лишь адрес сети, а адрес хоста отбрасывает. Чтобы выделить из IP адреса адрес сети, применяется маска сети. Но одними лишь формальными формулировками сыт не будешь. Поэтому будем смотреть более глубже.

Для начала разберем, что же такое маршрут. Маршрут - это направление. Хотя многие привыкли представлять себе сразу весь пройденный путь пакетом, изображая его как последовательность ребер графа (представляющего сеть логически), но с точки зрения отдельного маршрутизатора это немного не так. Каждый маршрутизатор может сказать на какой интерфейс или какому следующему маршрутизатору отправить пакет, таким образом задав направление движение. Собрав последовательно эти направления, мы получим весь путь следования.

Решение о выборе маршрута маршрутизаторы принимают согласно их таблице маршрутизации. Это таблица, содержащая соответствие адреса сети к маршруту.

Таким образом, клиентские машины отправляют данные получателю из другой сети через маршрутизатор. Он в свою очередь смотрит на адрес сети, в которой находится получатель, сравнивает со своей таблицей маршрутизации и принимает решение о выборе маршрута для каждого пакета или же выбрасывает пакет. Здесь снова появляются моменты, которые желательно разжевать.

Во-первых, как клиентская машина отправляет пакеты маршрутизатору и как тот понимает что пакет предназначен для маршрутизации? Для этого пакеты отправляются с физическим адресом маршрутизатора (точнее говоря, на втором уровне они предназначены для маршрутизатора), но сетевым адресом получателя. Таким образом сетевой кадр предназначается маршрутизатору, потому он принимается и декапсулируется до пакета. Но на сетевом уровне, пакет не предназначается ему. На этом этапе и начинается маршрутизация. Она проходит на сетевом уровне и не выходит за его рамки.

Следующее действие - это процесс сравнения адреса сети. Итак, имея таблицу маршрутизации, нам нужно выбрать наилучший маршрут. Для этого существует от двух до трех этапов. Сначала сравнивается адрес сети на наибольшее сходство. Если таких маршрутов несколько, то выбираются маршруты с наименьшей административной дистанцией. И наконец, среди оставшихся выбирается маршрут с наименьшей метрикой. Административная дистанция - это степень доверия источнику. Маршрутизаторы, имеющие один источник динамических маршрутов или производящие лишь статическую маршрутизацию, сравнивают только адреса сетей и метрики. К слову, на каждом компьютере тоже имеется таблица маршрутизации, и когда вы хотите запросить страницу из Internet, компьютер совершает аналогичные действия по выбору маршрута.

Может случиться такая ситуация, что лучших маршрутов оказалось несколько в таблице маршрутизации. В таком случае, нет четких указаний что делать. Аппаратные маршрутизаторы Cisco производят распределение нагрузки между этими маршрутами, чередуя пакеты.

Довольно часто можно встретить отсутствие сети назначения в таблице, но зато присутствует сеть, покрывающая ее (другими словами, является надсетью). Но если сеть содержит в себе диапазон адресов нужной нам сети, то там же находится и получатель. По этому принципу можно заменить несколько подсетей одной их надсетью, но лишь в том случае, когда у них одинаковые маршруты. При этом сравнение адреса сети на наибольшее сходство означает, что лучшим будет считаться тот маршрут, адрес сети которого имеет большее совпадение бит с адресом сети назначения. Как пользоваться этим, можно рассмотреть на примере:

Пусть у нас имеется три маршрута на сети 10.0.1.0/24, 10.0.2.0/24 и 10.0.3.0/24. Причем маршруты на первую и третью сети одинаковы. В этом случае можно уменьшить количество записей таблицы маршрутизации, ускорив этим процесс поиска наилучшего маршрута. Для этого мы объединим первый и третий маршруты, после чего остаются только два маршрута. Причем объединить мы можем любой покрывающей сетью, например, 10.0.0.0/8. Маршрутизация будет продолжать правильно работать, так как для сети 10.0.2.0/24 будет выбран маршрут с наибольшим совпадением (точнее полным) адреса сети, а для остальных адресов из 10.0.0.0/8 будет выбран обобщенный маршрут. Как вы уже заметили, маршрутизатор начинает отправлять пакеты на несуществующие сети (из-за сети 10.0.0.0/8), и, хотя такие пакеты выбросятся дальше, это займет ресурсы маршрутизатора, поэтому может являться плохим подходом. Объединение маршрутов называется префиксной агрегацией или суммаризацией маршрутов.

Различается всего два вида маршрутизации: статическая и динамическая.

Статическая маршрутизация

 При статической маршрутизации маршруты вводятся администратором вручную на каждом маршрутизаторе и не изменяются во время работы. Также иногда к статической маршрутизации относят маршруты, изменение которых можно предугадать. Например, изменение маршрутов по расписанию или дню недели.

Также следует упомянуть об выходных интерфейсах. При поднятии сетевого интерфейса и настройке на нем протокола сетевого уровня, в таблицу маршрутизации автоматически заносится маршрут на сеть, в которой находится этот интерфейс. Такие сети, в которых находится маршрутизатор, называются напрямую соединенными. А маршруты на них задаются только выходным интерфейсом и являются наиболее приоритетными. Ведь зачем искать обходные пути, если мы и так в этой сети и можем напрямую отправить пакет получателю?

Остальные маршруты задаются адресом следующего маршрутизатора. Таким образом пакет будет проходить маршрутизаторы, пока не дойдет до того, у которого есть напрямую соединенная сеть назначения.

Динамическая маршрутизация

Динамическая маршрутизация совершается за счет динамических протоколов маршрутизации. При их помощи маршрутизатор строит и обновляет свою таблицу маршрутизации.

Говорят, что сеть сошлась, когда с любого маршрутизатора можно попасть в любую сеть. Иначе могут возникнуть неполадки в работе сети, такие как потеря пакетов и циклы маршрутизации. Асимметричной же маршрутизацией называют такую, в которой существует маршрут только в одну сторону.

Динамические протоколы маршрутизации делятся на внешние и внутренние. А внутренние в свою очередь на дистанционно-векторные протоколы и протоколы link state (состояния канала).

Внутренние протоколы используются в сетях разного объема для автоматизации и надежности процесса маршрутизации. Внешние протоколы используются для работы между автономными системами, т.е. в очень больших сетях, таких как Internet.

Разница между дистанционно-векторными протоколами и протоколами состояния канала довольно существенна. Link state протоколы появились позже, когда классовые сети отошли в прошлое. Их основным принципом является хранение состояния всех каналов сети. Они строят некую карту сети и самостоятельно определяют наилучшие маршруты. Отличительной чертой также есть отправка обновлений лишь при изменении топологии и лишь тем маршрутизаторам, которым будет актуальна информация.

Дистанционно-векторные протоколы требуют правильной и совместной работы всех маршрутизаторов, так как они оперируют с направлением и метрикой, которую получают от соседних маршрутизаторов. Таким образом, получив маршрут, маршрутизатор увеличивает его метрику и отправляет его другим соседям. Из этого и следует название протоколов - дистанция (метрика) и вектор (направление). Среди представителей можно выделить протокол EIGRP, который имеет ряд преимуществ и некоторые сходства с протоколами состояния канала.

На одном маршрутизаторе могут одновременно работать множество протоколов маршрутизации. Они также могут анонсировать одинаковые сети. Представим, что есть сеть, в которой каждый маршрутизатор соединен со всеми остальными (такая топология называется full mesh). Таким образом в одну сеть мы можем попасть разными способами. Но давайте запустим в такой сети разные протоколы маршрутизации, например RIP и EIGRP. Выберем для рассмотрения маршрутизатор, на котором работают оба эти протокола. Проблема состоит в том, что метрика в протоколе RIP может принимать значение от 1 до 15, в то время как в EIGRP она принимает довольно таки внушительные значения. Если сверять метрику, то сети анонсированные протоколом RIP, будут считаться более приоритетными. Выходит, что метрики разных протоколов нельзя сравнивать. И как известно, EIGRP строит более качественные маршруты, поэтому нужен какой-то промежуточный шаг в сравнении маршрутов. Компания Cisco использует для этого понятие административной дистанции. Каждому протоколу присвоено уникальное значение, которое задает степень доверия, и чем оно ниже, тем протокол считается предпочтительней. Поэтому перед сравнением метрики, мы выбираем только один протокол для каждой сети. Но значение административной дистанции для протокола можно и менять на маршрутизаторах Cisco, но это изменение остается в силах только в пределах маршрутизатора.

DHCP (англ. Dynamic Host Configuration Protocol — протокол динамической конфигурации узла) – это сетевой протокол, позволяющий компьютерам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP. Данный протокол работает по модели «клиент-сервер». Для автоматической конфигурации компьютер-клиент на этапе конфигурации сетевого устройства обращается к т. н. серверу DHCP, и получает от него нужные параметры. Сетевой администратор может задать диапазон адресов, распределяемых сервером среди компьютеров. Это позволяет избежать ручной настройки компьютеров сети и уменьшает количество ошибок. Протокол DHCP используется в большинстве крупных (и не очень) сетей TCP/IP.

DHCP является расширением протокола BOOTP, использовавшегося ранее для обеспечения бездисковых рабочих станций IP-адресами при их загрузке. DHCP сохраняет обратную совместимость с BOOTP.

Стандарт протокола DHCP был принят в октябре 1993 года. Действующая версия протокола (март 1997 года) описана в RFC 2131. Новая версия DHCP, предназначенная для использования в среде IPv6, носит название DHCPv6.

Протокол DHCP предоставляет три способа распределения IP-адресов:

·           Ручное распределение. При этом способе сетевой администратор сопоставляет аппаратному адресу (обычно MAC-адресу) каждого клиентского компьютера определённый IP-адрес. Фактически, данный способ распределения адресов отличается от ручной настройки каждого компьютера лишь тем, что сведения об адресах хранятся централизованно (на сервере DHCP), и потому их проще изменять при необходимости.

·           Автоматическое распределение. При данном способе каждому компьютеру на постоянное использование выделяется произвольный свободный IP-адрес из определённого администратором диапазона.

·           Динамическое распределение. Этот способ аналогичен автоматическому распределению, за исключением того, что адрес выдаётся компьютеру не на постоянное пользование, а на определённый срок. Это называется арендой адреса. По истечении срока аренды IP-адрес вновь считается свободным, и клиент обязан запросить новый (он, впрочем, может оказаться тем же самым).

Некоторые реализации службы DHCP способны автоматически обновлять записи DNS, соответствующие клиентским компьютерам, при выделении им новых адресов. Это производится при помощи протокола обновления DNS.

Помимо IP-адреса, DHCP также может сообщать клиенту дополнительные параметры, необходимые для нормальной работы в сети. Эти параметры называются опциями DHCP.

Некоторыми из наиболее часто используемых опций являются:

·           IP-адрес маршрутизатора по умолчанию;

·           маска подсети;

·           адреса серверов DNS;

·           имя домена DNS.

Некоторые поставщики программного обеспечения могут определять собственные, дополнительные опции DHCP.

Протокол DHCP является клиент-серверным, то есть в его работе участвуют клиент DHCP и сервер DHCP. Передача данных производится при помощи протокола UDP, при этом сервер принимает сообщения от клиентов на порт 67 и отправляет сообщения клиентам на порт 68.

Все сообщения протокола DHCP разбиваются на поля, каждое из которых содержит определённую информацию. Все поля, кроме последнего (поля опций DHCP), имеют фиксированную длину.

Поле	Описание	Длина (в байтах)
op	Тип сообщения. Может принимать два значения: BOOTREQUEST (1, запрос от клиента к серверу) и BOOTREPLY (2, ответ от сервера к клиенту).	1
htype	Тип аппаратного адреса. Например, для MAC-адреса Ethernet 10 Мбит/с это поле принимает значение 1.	1
hlen	Длина аппаратного адреса в байтах. Для MAC-адреса Ethernet – 6.	1
hops	Количество промежуточных маршрутизаторов (так называемых агентов ретрансляции DHCP), через которые прошло сообщение. Клиент устанавливает это поле в 0.	1
xid	Уникальный идентификатор транзакции, генерируемый клиентом в начале процесса получения адреса.	4
secs	Время в секундах с момента начала процесса получения адреса. Может не использоваться (в этом случае оно устанавливается в 0).	2
flags	Поле для флагов — специальных параметров протокола DHCP.	2
ciaddr	IP-адрес клиента. Заполняется только в том случае, если клиент уже имеет собственный IP-адрес и способен отвечать на запросы ARP (это возможно, если клиент выполняет процедуру обновления адреса по истечении срока аренды).	4
yiaddr	'your' (client) IP address	4
siaddr	IP-адрес сервера. Возвращается в предложении DHCP (см. ниже).	4
giaddr	IP-адрес агента ретрансляции, если таковой участвовал в процессе доставки сообщения DHCP до сервера.	4
chaddr	Аппаратный адрес (обычно MAC-адрес) клиента.	16
sname	Необязательное имя сервера в виде нуль-терминированной строки.	64
file	Необязательное имя файла на сервере, используемое бездисковыми рабочими станциями при удалённой загрузке. Как и sname, представлено в виде нуль-терминированной строки.	128
options	Поле опций DHCP. Здесь указываются различные дополнительные параметры конфигурации. В начале этого поля указываются четыре особых байта со значениями 99, 130, 83, 99 («волшебные числа»), позволяющие серверу определить наличие этого поля.	переменная

Рассмотрим пример процесса получения IP-адреса клиентом от сервера DHCP. Предположим, клиент ещё не имеет собственного IP-адреса, но ему известен его предыдущий адрес — 192.168.1.100. Процесс состоит из четырёх этапов.

Обнаружение DHCP. В начале клиент выполняет широковещательный запрос по всей физической сети с целью обнаружить доступные DHCP-серверы. Он отправляет сообщение типа DHCPDISCOVER, при этом в качестве IP-адреса источника указывается 0.0.0.0 (так как компьютер ещё не имеет собственного IP-адреса), а в качестве адреса назначения широковещательный адрес 255.255.255.255.

Клиент заполняет несколько полей сообщения начальными значениями:

·           В поле xid помещается уникальный идентификатор транзакции, который позволяет отличать данный процесс получения IP-адреса от других, протекающих в то же время.

·           В поле chaddr помещается аппаратный адрес (MAC-адрес) клиента.

·           В поле опций указывается последний известный клиенту IP-адрес. В данном примере это 192.168.1.100. Это необязательно и может быть проигнорировано сервером.

Сообщение DHCPDISCOVER может быть распространено за пределы локальной физической сети при помощи специально настроенных агентов ретрансляции DHCP, перенаправляющих поступающие от клиентов сообщения DHCP серверам в других подсетях.

Предложение DHCP. Получив сообщение от клиента, сервер определяет требуемую конфигурацию клиента в соответствии с указанными сетевым администратором настройками. В данном случае DHCP-сервер согласен с запрошенным клиентом адресом 192.168.1.100. Сервер отправляет ему ответ (DHCPOFFER), в котором предлагает конфигурацию. Предлагаемый клиенту IP-адрес указывается в поле yiaddr. Прочие параметры (такие, как адреса маршрутизаторов и DNS-серверов) указываются в виде опций в соответствующем поле.

Это сообщение DHCP-сервер отправляет хосту пославшему (DHCPDISCOVER) на его MAC, при определенных обстоятельствах может распространяться, как широковещательная рассылка. Клиент может получить несколько различных предложений DHCP от разных серверов; из них он должен выбрать то, которое его «устраивает».

Запрос DHCP. Выбрав одну из конфигураций, предложенных DHCP-серверами, клиент отправляет запрос DHCP (DHCPREQUEST). Он рассылается широковещательно; при этом к опциям, указанным клиентом в сообщении DHCPDISCOVER, добавляется специальная опция идентификатор сервера — указывающая адрес DHCP-сервера, выбранного клиентом (в данном случае — 192.168.1.1).

Подтверждение DHCP. Наконец, сервер подтверждает запрос и направляет это подтверждение (DHCPACK) клиенту. После этого клиент должен настроить свой сетевой интерфейс, используя предоставленные опции.

Помимо сообщений, необходимых для первоначального получения IP-адреса клиентом, DHCP предусматривает несколько дополнительных сообщений для выполнения иных задач.

Отказ DHCP. Если после получения подтверждения (DHCPACK) от сервера клиент обнаруживает, что указанный сервером адрес уже используется в сети, он рассылает широковещательное сообщение отказа DHCP (DHCPDECLINE), после чего процедура получения IP-адреса повторяется. Использование IP-адреса другим клиентом можно обнаружить, выполнив запрос ARP.

Отмена DHCP. Если по каким-то причинам сервер не может предоставить клиенту запрошенный IP-адрес, или если аренда адреса удаляется администратором, сервер рассылает широковещательное сообщение отмены DHCP (DHCPNAK). При получении такого сообщения соответствующий клиент должен повторить процедуру получения адреса.

Освобождение DHCP. Клиент может явным образом прекратить аренду IP-адреса. Для этого он отправляет сообщение освобождения DHCP (DHCPRELEASE) тому серверу, который предоставил ему адрес в аренду. В отличие от других сообщений DHCP, DHCPRELEASE не рассылается широковещательно.

Информация DHCP. Сообщение информации DHCP (DHCPINFORM) предназначено для определения дополнительных параметров TCP/IP (например, адреса маршрутизатора по умолчанию, DNS-серверов и т. п.) теми клиентами, которым не нужен динамический IP-адрес (то есть адрес которых настроен вручную). Серверы отвечают на такой запрос сообщением подтверждения (DHCPACK) без выделения IP-адреса.

7. Протокол TCP

Transmission Control Protocol (TCP) (протокол управления передачей) — один из основных сетевых протоколов Интернет, предназначенный для управления передачей данных в сетях и подсетях TCP/IP.

Выполняет функции протокола транспортного уровня модели OSI.

TCP — это транспортный механизм, предоставляющий поток данных, с предварительной установкой соединения, за счёт этого дающий уверенность в достоверности получаемых данных, осуществляет повторный запрос данных в случае потери данных и устраняет дублирование при получении двух копий одного пакета. В отличие от UDP, гарантирует, что приложение получит данные точно в такой же последовательности, в какой они были отправлены, и без потерь.

Реализация TCP, как правило, встроена в ядро системы, хотя есть и реализации TCP в контексте приложения.

Когда осуществляется передача от компьютера к компьютеру через Интернет, TCP работает на верхнем уровне между двумя конечными системами, например, Интернет-браузер и Интернет-сервер. Также TCP осуществляет надежную передачу потока байт от одной программы на некотором компьютере в другую программу на другом компьютере. Программы для электронной почты и обмена файлами используют TCP. TCP контролирует длину сообщения, скорость обмена сообщениями, сетевой трафик.

Порт источника. Порт источника идентифицирует порт, с которого отправлены пакеты.

Порт назначения. Порт назначения идентифицирует порт, на который отправлен пакет.

TCP-порты. Существует набор сервисов (использующих для передачи данных TCP), за которыми закреплены определенные порты:

·           21 — FTP

·           23 — Telnet

·           25 — SMTP

·           80 — HTTP

·           110 — POP3

·           194 — IRC (Internet Relay Chat)

·           443 — HTTPS (Secure HTTP)

·           1863 — MSN Messenger

·           2000 — Cisco SCCP (VoIP)

·           8008 — alternate HTTP

·           8080 — alternate HTTP

Номер последовательности. Номер последовательности выполняет две задачи:

1. Если установлен флаг SYN, то это начальное значение номера последовательности и первый байт данных — это номер последовательности плюс 1.

2. В противном случае, если SYN не установлен, первый байт данных — номер последовательности

Поскольку TCP-поток в общем случае может быть длиннее, чем число различных состояний этого поля, то все операции с номером последовательности должны выполняться по модулю 2^32. Это накладывает практическое ограничение на использование TCP. Если скорость передачи коммуникационной системы такова, чтобы в течение MSL (максимального времени жизни сегмента) произошло переполнение номера последовательности, то в сети может появиться два сегмента с одинаковым номером, относящихся к разным частям потока, и приёмник получит некорректные данные.

Номер подтверждения. Если установлен флаг ACK, то это поле содержит номер последовательности, ожидаемый получателем в следующий раз. Помечает этот сегмент как подтверждение получения.

Смещение данных. Это поле определяет размер заголовка пакета TCP в 32-битных словах. Минимальный размер составляет 5 слов, а максимальный — 15, что составляет 20 и 60 байт соответственно. Смещение считается от начала заголовка TCP.

Зарезервирован. Зарезервировано (6 бит) для будущего использования и должны устанавливаться в ноль. Из них два (7-й и 8-й) уже определены:

·           CWR (Congestion Window Reduced) — Поле «Окно перегрузки уменьшено» — флаг установлен отправителем, чтоб указать, что получен пакет с установленным флагом ECE.

·           ECE (ECN-Echo) — Поле «Эхо ECN» — указывает, что данный хост способен на ECN (явное уведомление перегрузки) и для указания отправителю о перегрузках в сети.

Флаги (управляющие биты). Это поле содержит 6 битовых флагов:

·           URG — Поле "Указатель важности" задействовано (англ. Urgent pointer field is significant)

·           ACK — Поле "Номер подтверждения" задействовано (англ. Acknowledgement field is significant)

·           PSH — (англ. Push function) инструктирует получателя протолкнуть данные, накопившиеся в приемном буфере, в приложение пользователя

·           RST — Оборвать соединения, сбросить буфер (очистка буфера) (англ. Reset the connection)

·           SYN — Синхронизация номеров последовательности (англ. Synchronize sequence numbers)

·           FIN (англ. final, бит) — флаг, будучи установлен, указывает на завершение соединения (англ. FIN bit used for connection termination).

Контрольная сумма. Поле контрольной суммы — это 16-битное дополнение суммы всех 16-битных слов заголовка и текста. Если сегмент содержит нечетное число октетов в заголовке или тексте, последние октеты дополняются справа 8 нулями для выравнивания по 16-битовой границе. Биты заполнения (0) не передаются в сегменте и служат только для расчёта контрольной суммы. При расчёте контрольной суммы значение самого поля контрольной суммы принимается равным 0.

Указатель важности. 16-битовое значение положительного смещения от порядкового номера в данном сегменте. Это поле указывает порядковый номер октета которым заканчиваются важные (urgent) данные. Поле принимается во внимание только для пакетов с установленным флагом URG.

В отличие от традиционной альтернативы — UDP, который может сразу же начать передачу пакетов, TCP устанавливает соединения, которые должны быть созданы перед передачей данных. TCP соединение можно разделить на 3 стадии:

·           Установка соединения

·           Передача данных

·           Завершение соединения

Состояния сеанса TCP

CLOSED Начальное состояние узла. Фактически фиктивное

LISTEN Сервер ожидает запросов установления соединения от клиента

SYN-SENT Клиент отправил запрос серверу на установление соединения и ожидает ответа

SYN-RECEIVED Сервер получил запрос на соединение, отправил ответный запрос и ожидает подтверждения

ESTABLISHED Соединение установлено, идёт передача данных

FIN-WAIT-1 Одна из сторон (назовём её узел-1) завершает соединение, отправив сегмент с флагом FIN

CLOSE-WAIT Другая сторона (узел-2) переходит в это состояние, отправив, в свою очередь сегмент ACK и продолжает одностороннюю передачу

FIN-WAIT-2 Узел-1 получает ACK, продолжает чтение и ждёт получения сегмента с флагом FIN

LAST-ACK Узел-2 заканчивает передачу и отправляет сегмент с флагом FIN

TIME-WAIT Узел-1 получил сегмент с флагом FIN, отправил сегмент с флагом ACK и ждёт 2*MSL секунд, перед окончательным закрытием соединения

CLOSING Обе стороны инициировали закрытие соединения одновременно: после отправки сегмента с флагом FIN узел-1 также получает сегмент FIN, отправляет ACK и находится в ожидании сегмента ACK (подтверждения на свой запрос о разъединении)

DNS (англ. Domain Name System – система доменных имён) - компьютерная распределённая система для получения информации о доменах. Чаще всего используется для получения IP-адреса по имени хоста (компьютера или устройства), получения информации о маршрутизации почты, обслуживающих узлах для протоколов в домене (SRV-запись).

Распределённая база данных DNS поддерживается с помощью иерархии DNS-серверов, взаимодействующих по определённому протоколу.

Основой DNS является представление об иерархической структуре доменного имени и зонах. Каждый сервер, отвечающий за имя, может делегировать ответственность за дальнейшую часть домена другому серверу (с административной точки зрения - другой организации или человеку), что позволяет возложить ответственность за актуальность информации на сервера различных организаций (людей), отвечающих только за "свою" часть доменного имени.

DNS обладает следующими характеристиками:

·           Распределённость хранения информации. Каждый узел сети в обязательном порядке должен хранить только те данные, которые входят в его зону ответственности и (возможно) адреса корневых DNS-серверов.

·           Кеширование информации. Узел может хранить некоторое количество данных не из своей зоны ответственности для уменьшения нагрузки на сеть.

·           Иерархическая структура, в которой все узлы объединены в дерево, и каждый узел может или самостоятельно определять работу нижестоящих узлов, или делегировать (передавать) их другим узлам.

·           Резервирование. За хранение и обслуживание своих узлов (зон) отвечают (обычно) несколько серверов, разделённые как физически, так и логически, что обеспечивает сохранность данных и продолжение работы даже в случае сбоя одного из узлов.

DNS важна для работы Интернета, ибо для соединения с узлом необходима информация о его IP-адресе, а для людей проще запоминать буквенные (обычно осмысленные) адреса, чем последовательность цифр IP-адреса. В некоторых случаях это позволяет использовать виртуальные серверы, например, HTTP-серверы, различая их по имени запроса. Первоначально преобразование между доменными и IP-адресами производилось с использованием специального текстового файла HOSTS, который составлялся централизованно и обновлялся на каждой из машин сети вручную. С ростом Сети возникла необходимость в эффективном, автоматизированном механизме, которым и стала DNS.

DNS была разработана Полом Мокапетрисом в 1983 году. В 1987 была изменена спецификация DNS, а также были добавлены дополнительные возможности в базовые протоколы.

Дополнительные возможности

·           поддержка динамических обновлений

·           безопасные соединения (DNSSEC)

·           поддержка различных типов информации (SRV-записи)

Ключевыми понятиями DNS являются:

Зона – логический узел в дереве имён. Право администрировать зону может быть передано третьим лицам, за счёт чего обеспечивается распределённость базы данных. При этом персона, передавшая право на управление в своей базе данных хранит информацию только о существовании зоны (но не подзон!), информацию о персоне (организации), управляющей зоной, и адрес серверов, которые отвечают за зону. Вся дальнейшая информация хранится уже на серверах, ответственных за зону.

Домен – название зоны в системе доменных имён (DNS) Интернета, выделенной какой-либо стране, организации или для иных целей. Структура доменного имени отражает порядок следования зон в иерархическом виде; доменное имя читается слева направо от младших доменов к доменам высшего уровня (в порядке повышения значимости), корневым доменом всей системы является точка ('.'), следом идут домены первого уровня (географические или тематические), затем – домены второго уровня, третьего и т. д. (например, для адреса ru.wikipedia.org домен первого уровня – org, второго wikipedia, третьего ru). На практике точку в конце имени часто опускают, но она бывает важна в случаях разделения между относительными доменами и FQDN (англ. Fully Qualifed Domain Name, полностью определённое имя домена).

Поддомен (англ. subdomain) имя подчинённой зоны. (например, wikipedia.org – поддомен домена org, а ru.wikipedia.org домена wikipedia.org). Теоретически такое деление может достигать глубины 127 уровней, а каждая метка может содержать до 63 символов, пока общая длина вместе с точками не достигнет 254 символов. Но на практике регистраторы доменных имён используют более строгие ограничения.

DNS-сервер специализированное ПО для обслуживания DNS. DNS-сервер может быть ответственным за некоторые зоны и/или может перенаправлять запросы вышестоящим серверам.

DNS-клиент специализированная библиотека (или программа) для работы с DNS. В ряде случаев DNS-сервер выступает в роли DNS-клиента.

Ответственность (англ. authoritative) – признак размещения зоны на DNS-сервере. Ответы DNS-сервера могут быть двух типов: ответственные (когда сервер заявляет, что сам отвечает за зону) и неответственные (англ. Non-authoritative), когда сервер обрабатывает запрос, и возвращает ответ других серверов. В некоторых случаях вместо передачи запроса дальше DNS-сервер может вернуть уже известное ему (по запросам ранее) значение (режим кеширования).

DNS-запрос (англ. DNS query) запрос от клиента (или сервера) серверу. Запрос может быть рекурсивным или нерекурсивным. Нерекурсивный запрос либо возвращает данные о зоне, которая находится в зоне ответственности DNS-сервера (который получил запрос) или возвращает адреса корневых серверов (точнее, адрес любого сервера, который обладает большим объёмом информации о запрошенной зоне, чем отвечающий сервер). В случае рекурсивного запроса сервер опрашивает серверы (в порядке убывания уровня зон в имени), пока не найдёт ответ или не обнаружит, что домен не существует. На практике поиск начинается с наиболее близких к искомому DNS-серверов, если информация о них есть в кеше и не устарела, сервер может не запрашивать DNS-серверы). Рекурсивные запросы требуют больше ресурсов от сервера (и создают больше трафика), так что обычно принимаются от «известных» владельцу сервера узлов (например, провайдер предоставляет возможность делать рекурсивные запросы только своим клиентам, в корпоративной сети рекурсивные запросы принимаются только из локального сегмента). Нерекурсивные запросы обычно принимаются ото всех узлов сети (и осмысленный ответ даётся только на запросы о зоне, которая размещена на узле, на DNS-запрос о других зонах обычно возвращаются адреса корневых серверов).

Субдомен – дополнительное доменное имя 3-го уровня в основном домене. Может указывать как на документы корневого каталога, так и на любой подкаталог основного сервера. Например, если у вас есть домен вида mydomain.ru, вы можете создать для него различные поддомены вида mysite1.mydomain.ru, mysite2.mydomain.ru и т. д.

Система DNS содержит иерархию серверов DNS. Каждый домен или поддомен поддерживается как минимум одним авторитетным сервером DNS (от англ. authoritative — авторитетный, заслуживающий доверия; в Рунете применительно к DNS и серверам имен часто употребляют и другие варианты перевода: авторизированный, авторитативный), на котором расположена информация о домене. Иерархия серверов DNS совпадает с иерархией доменов.

Имя и IP-адрес не тождественны – один IP-адрес может иметь множество имён, что позволяет поддерживать на одном компьютере множество веб-сайтов (это называется виртуальный хостинг). Обратное тоже справедливо – одному имени может быть сопоставлено множество IP-адресов: это позволяет создавать балансировку нагрузки.

Для повышения устойчивости системы используется множество серверов, содержащих идентичную информацию, а в протоколе есть средства, позволяющие поддерживать синхронность информации, расположенной на разных серверах. Существует 13 корневых серверов, их адреса практически не изменяются.

Протокол DNS использует для работы TCP- или UDP-порт 53 для ответов на запросы. Традиционно запросы и ответы отправляются в виде одной UDP датаграммы. TCP используется для AXFR-запросов.

Рассмотрим на примере работу всей системы.

Предположим, мы набрали в браузере адрес ru.wikipedia.org. Браузер спрашивает у сервера DNS: «какой IP-адрес у ru.wikipedia.org»? Однако, сервер DNS может ничего не знать не только о запрошенном имени, но даже обо всём домене wikipedia.org. В этом случае имеет место рекурсия: сервер обращается к корневому серверу например, 198.41.0.4. Этот сервер сообщает — «У меня нет информации о данном адресе, но я знаю, что 204.74.112.1 является авторитетным для зоны org.» Тогда сервер DNS направляет свой запрос к 204.74.112.1, но тот отвечает «У меня нет информации о данном сервере, но я знаю, что 207.142.131.234 является авторитетным для зоны wikipedia.org.» Наконец, тот же запрос отправляется к третьему DNS-серверу и получает ответ – IP-адрес, который и передаётся клиенту браузеру.

В данном случае при разрешении имени, то есть в процессе поиска IP по имени:

·           браузер отправил известному ему DNS-серверу т. н. рекурсивный запрос — в ответ на такой тип запроса сервер обязан вернуть «готовый результат», то есть IP-адрес, либо сообщить об ошибке;

·           DNS-сервер, получив запрос от клиента, последовательно отправлял итеративные запросы, на которые получал от других DNS-серверов ответы, пока не получил авторитетный ответ от сервера, ответственного за запрошенную зону.

В принципе, запрошенный сервер, мог бы передать рекурсивный запрос «вышестоящему» DNS-серверу и дождаться готового ответа.

Запрос на определение имени обычно не идёт дальше кэша DNS, который сохраняет ответы на запросы, проходившие через него ранее. Вместе с ответом приходит информация о том, сколько времени разрешается хранить эту запись в кэше.

DNS используется в первую очередь для преобразования символьных имён в IP-адреса, но он также может выполнять обратный процесс. Для этого используются уже имеющиеся средства DNS. Дело в том, что с записью DNS могут быть сопоставлены различные данные, в том числе и какое-либо символьное имя. Существует специальный домен in-addr.arpa, записи в котором используются для преобразования IP-адресов в символьные имена. Например, для получения DNS-имени для адреса 11.22.33.44 можно запросить у DNS-сервера запись 44.33.22.11.in-addr.arpa, и тот вернёт соответствующее символьное имя. Обратный порядок записи частей IP-адреса объясняется тем, что в IP-адресах старшие биты расположены в начале, а в символьных DNS-именах старшие (находящиеся ближе к корню) части расположены в конце.

Наиболее важные типы DNS-записей:

·           Запись A (address record) или запись адреса связывает имя хоста с адресом IP. Например, запрос A-записи на имя referrals.icann.org вернет его IP адрес — 192.0.34.164

·           Запись AAAA (IPv6 address record) связывает имя хоста с адресом протокола IPv6. Например, запрос AAAA-записи на имя K.ROOT-SERVERS.NET вернет его IPv6 адрес — 2001:7fd::1

·           Запись CNAME (canonical name record) или каноническая запись имени (псевдоним) используется для перенаправления на другое имя

·           Запись MX (mail exchange) или почтовый обменник указывает сервер(ы) обмена почтой для данного домена.

·           Запись NS (name server) указывает на DNS-сервер для данного домена.

·           Запись PTR (pointer) или запись указателя связывает IP хоста с его каноническим именем. Запрос в домене in-addr.arpa на IP хоста в reverse форме вернёт имя (FQDN) данного хоста (см. Обратный DNS-запрос). Например, (на момент написания), для IP адреса 192.0.34.164: запрос записи PTR 164.34.0.192.in-addr.arpa вернет его каноническое имя referrals.icann.org. В целях уменьшения объёма нежелательной корреспонденции (спама) многие серверы-получатели электронной почты могут проверять наличие PTR записи для хоста, с которого происходит отправка. В этом случае PTR запись для IP адреса должна соответствовать имени отправляющего почтового сервера, которым он представляется в процессе SMTP сессии.

·           Запись SOA (Start of Authority) или начальная запись зоны указывает, на каком сервере хранится эталонная информация о данном домене, содержит контактную информацию лица, ответственного за данную зону, тайминги кеширования зонной информации и взаимодействия DNS-серверов.

·           Запись SRV (server selection) указывает на серверы для сервисов, используется, в частности, для Jabber.

Зарезервированные доменные имена

Документ RFC 2606 (Reserved Top Level DNS Names — Зарезервированные имена доменов верхнего уровня) определяет названия доменов, которые следует использовать в качестве примеров (например, в документации), а также для тестирования. Кроме example.com, example.org и example.net, в эту группу также входят test, invalid и др.

Доменное имя может состоять только из ограниченного набора ASCII символов, позволяя набрать адрес домена независимо от языка пользователя. ICANN утвердил основанную на Punycode систему IDNA, преобразующую любую строку в кодировке Unicode в допустимый DNS набор символов.

Многие домены верхнего уровня поддерживают сервис whois, который позволяет узнать кому делегирован домен, и другую техническую информацию.

Регистрация домена — процедура получения доменного имени. Заключается в создании записей, указывающих на администратора домена, в базе данных DNS. Порядок регистрации и требования зависят от выбранной доменной зоны. Регистрация домена может быть выполнена как организацией-регистратором, так и частным лицом[2], если это позволяют правила выбранной доменной зоны.

9.1 Создание физической и логической топологии компьютерной сети для предприятия

В приложении 1 приведена логическая топология создаваемой компьютерной сети.

В приложении 2 приведена физическая топология компьютерной сети и план помещения.

9.2 Обоснование тех или иных сред передачи данных между сегментами сети

Для обеспечения связи сети с производственным цехом применяется оптоволоконный кабель, т.к. расстояние между цехом и зданием офиса составляет более 100 метров. Кроме того, требуется надёжное соединение и высокая скорость передачи данных.

Для обеспечения связи с удалённым офисом выбрана беспроводная среда передачи данных и технология WiFi. Выбор обоснован тем, что удаление офиса составляет 5-6 км, и прокладка оптоволоконного кабеля будет экономически невыгодна. Кроме того, к качеству и скорости соединения не предъявляется высоких требований.

Для обеспечения связи внутри головного офиса выбран медный кабель "витая пара", т.к. расстояние между узлами относительно невелико, и он обеспечивает высокую скорость связи и надёжное соединение.

9.3 Расчёт сети

Исходные данные задания: количество узлов сети – 100; количество подсетей – 10; максимальное количество узлов в подсети – 10; настроить узлы в подсетях: 1) 1, 2, 5, 7, 9 2) 3, 4, 5, 6, 7

Возьмём за исходную сеть для расчётов сеть с адресом 192.168.1.0 и маской подсети 255.255.255.0 (/24). Данная сеть позволяет адресовать 254 узла максимум. Запишем маску подсети в двоичном виде:

11111111.11111111.11111111.00000000

Чтобы выделить в данной сети подсети, нужно в последнем октете часть старших бит использовать для нумерации подсетей. Число 10 умещается в 4 бита (24 = 16 > 10). Поэтому четырём старшим битам последнего октета присвоим 1 – это будет означать, что данный бит является частью номера сети. В итоге получим следующую маску подсети:

11111111.11111111.11111111.11110000

Комбинация IP-адреса и маски подсети в двоичном виде будет выглядеть так:

11000000.10101000.00000001.00000000

11111111.11111111.11111111.11110000

Определим адреса подсетей, а также адреса узлов в подсетях.
