Курсовая работа: Розробка програми мовою програмування С++ по пошуку коренів нелінійних рівнянь

Курсовая работа: Розробка програми мовою програмування С++ по пошуку коренів нелінійних рівнянь

ЗМІСТ

Вступ

1. Аналіз завдання та розробка методу вирішення задачі

1.1 Розробка методу виконання основного завдання

1.2 Структура даних і функцій

2. Опис структури програмного проекту

3. Опис алгоритмів розв’язання задачі

4. Розробка та виконання тестового прикладу

5. Інструкція користувача

Висновки

Додатки


ВСТУП

Серед нформаційних технологій, які лежать в основі всіх напрямів підготовки спеціалістів з комп’ютерних технологій, особливе місце займає математичне моделювання. При цьому під математичною моделлю фізичної системи, об’єкта або процесу звичайно розуміють сукупність математичних співвідношень (формул, рівнянь, логічних виразів), які визначають характеристики стану і властивост системи, об’єкта і процесу та їх функціонування залежно від параметрів їх компонентів, початкових умов, вхідних збуджень і часу. Загалом математична модель описує функціональну залежність між вихідними залежними змінними, через які відображається функціонування системи, незалежними (такими, як час) змінюваними змінними (такими, як параметри компонентів, геометричні розміри та н.), а також вхідними збудженнями, прикладеними до системи.

Для кожно математичної моделі звичайно формулюється математична задача. У загальному випадку, коли функціональна залежності для множини вхідних даних (значення незалежних та змінюваних змінних і вхідних збуджень), що виступають як множина аргументів, задана неявно, за допомогою математичної моделі необхідно визначити множину вихідних залеж­них змінних, що виступають як множина значень функцій. При цьому відповідно до виду математичної моделі розрізняють такі базові типи математичних задач:

¨ розв’язання системи лінійних (в загальному випадку лінеаризованих) рівнянь;

¨ розв’язання нелінійних алгебраїчних рівнянь;

¨ апроксимація масиву даних або складної функції набором стандартних, більш простих функцій;

¨ чисельне нтегрування і диференціювання;

¨ розв’язання систем звичайних диференціальних рівнянь;


¨ розв’язання диференціальних рівнянь в частинних похідних;

¨ розв’язання нтегральних рівнянь.

Одному з таких типів, а саме розв’язанню нелінійних алгебраїчних рівнянь, і присвячена дана курсова робота. Методом розв’язування обрано метод дихотомії.


1 АНАЛІЗ ЗАВДАННЯ ТА РОЗРОБКА МЕТОДУ ВИРІШЕННЯ ЗАДАЧІ

Розглянемо рівняння  і нехай  - його дійсний корінь, тобто  Геометрично рівність  означає, що графік функції  проходить через точку  осі . Далі ми будемо розв’язувати задачу про знаходження  з наперед заданою точністю наближеного значення кореня  рівняння  Спочатку розглянемо питання про відокремлення коренів рівняння.

Корінь  рівняння  відокремлений, якщо знайдено відрізок ( позначимо його  ), в якому, крім , немає інших коренів цього рівняння.

Задача відокремлення коренів рівняння  розв’язується просто, якщо побудова графіка функції  не є важкою. Дійсно, маючи графік функції , легко виділити відрізки, в кожному із яких знаходиться лише один корінь розглядуваного рівняння, або, що те саме, виділити відрізки, на кожному із яких є лише одна точка перетину кривої  з віссю .

Відділити корені рівняння  при умові, що - диференційована функція, можна не лише графічно. Нехай на кінцях деякого відрізка  функція  має значення різних знаків. Тоді за властивістю неперервних функцій ця функція на інтервалі  по меншій мірі один раз обертається в нуль, тобто рівняння  має по меншій мірі один корінь.

Якщо похідна  зберігає знак на відрізку , то внаслідок монотонності функції  рівняння на інтервал  ма диний корінь.

У цьому випадку числа  та  є наближеними значеннями кореня  відповідно з нестачею і з надлишком. Ці інтервали можна звужувати, тоді границі їх будуть давати все точніші наближення для коренів рівняння.

Нехай корінь  рівняння  відокремлений, тобто є відрізок , на якому, крім , немає інших коренів цього рівняння.

Відшукаємо значення  з будь-якою точністю за таких допущень: функція  має на відрізку  неперервн похідні до другого порядку включно і, крім того, похідні  і  зберігають знаки на цьому відрізку. Із цих умов випливає, що - монотонна функція на відрізку , яка на кінцях має різн знаки, а також, що крива  опукла або вгнута (рис. 1.1).

Рисунок 1.1 – Варіанти поведінки функції

Отже, розглянемо задачу знаходження коренів рівняння

,       (1)

де  - задана функція дійсного змінного.

Розв’язування даної задачі можна розкласти на декілька етапів:

а) дослідження розташування коренів (в загальному випадку на комплексній площині) та їх кратність;

б) відділення коренів, тобто виділення областей, що містять тільки один корінь;

в) обчислення кореня з заданою точністю за допомогою одного з ітераційних алгоритмів.

Дал розглядаються ітераційні процеси, що дають можливість побудувати числову послідовність xn, яка збігається до шуканого кореня  рівняння (1).

Метод ділення проміжку навпіл (метод дихотомії)

Нехай  і відомо, що рівняння (1) має єдиний корінь . Покладемо a0=a, b0=b, x0=(a0+b0)/2. Якщо , то . Якщо , то покладемо

    (2)

    (3)

     (4)

і обчислимо . Якщо , то ітераційний процес зупинимо і будемо вважати, що . Якщо , то повторюємо розрахунки за формулами (2)-(4).

З формул (2), (3) видно, що  і . Тому , а отже шуканий корінь  знаходиться на проміжку . При цьому має місце оцінка збіжності

.      (5)

Звідси випливає, що кількість ітерацій. які необхідно провести для знаходження наближеного кореня рівняння (1) з заданою точністю e задовольняє співвідношенню

.      (6)

де [c] - ціла частина числа c.

Серед переваг даного методу слід відзначити простоту реалізації та надійність. Послідовність {xn} збігається до кореня  для довільних неперервних функцій f(x). До недоліків можна віднести невисоку швидкість збіжності методу та неможливість безпосереднього узагальнення систем нелінійних рівнянь.

Метод простої ітерації

Метод просто терації застосовується до розв’язування нелінійного рівняння виду

.       (7)

Перейти від рівняння (1) до рівняння(7) можна багатьма способами, наприклад, вибравши

,      (8)

де  - довільна знакостала неперервна функція.

Вибравши нульове наближення x0, наступні наближення знаходяться за формулою

.     (9)

Наведемо достатн умови збіжності методу простої ітерації.

Теорема 1. Нехай для вибраного початкового наближення x0 на проміжку

      (10)

функція j(x) задовольняє умові Ліпшиця

    (11)

де 0<q<1, виконується нерівність

.      (12)

Тоді рівняння (7) має на проміжку S єдиний корінь , до якого збігається послідовність (9), причому швидкість збіжності визначається нерівністю

.     (13)

Зауваження: якщо функція j(x) має на проміжку S неперервну похідну , яка задовольняє умові

,       (14)

то функція j(x) буде задовольняти умов (11) теореми 1.

З (13) можна отримати оцінку кількості ітерацій. які потрібно провести для знаходження розв’язку задачі (7) з наперед заданою точністю e:

.      (15)

Наведемо ще одну оцінку. що характеризує збіжність методу простої ітерації:

.     (16)

Метод релаксації

Для збіжност тераційного процесу (9) суттєве значення має вибір функції j(x). Зокрема, якщо в (8) вибрати , то отримаємо метод релаксації.

,    (17)

який збігається при

.      (18)

Якщо в деякому околі кореня виконуються умови

,    (19)

то метод релаксації збігаються при . Збіжність буде найкращою при

.      (20)

При такому вибор t для похибки  буде мати місце оцінка

,     (21)

де .

Кількість терацій, які потрібно провести для знаходження розв’язку з точністю e визначається нерівністю

.      (22)

Зауваження: якщо виконується умова , то ітераційний метод (17) потрібно записати у вигляді

.

Метод Ньютона

Метод Ньютона застосовується до розв’язування задачі (1), де f(x) неперервно-диференційованою функцією. На початку обчислень вибирається початкове наближення x0. Наступні наближення обчислюються за формулою

.   (23)

З геометрично точки зору xn+1 є значенням абсциси точки перетину дотичної до криво y=f(x) в точці (xn, f(xn)) з віссю абсцис. Тому метод Ньютона називають також методом дотичних.

Теорема 2. Якщо  не змінює знака на [a,b], то виходячи з початкового наближення , що задовольняє умові , можна обчислити методом Ньютона єдиний корінь  рівняння (1) з будь-якою степінню точності.

Теорема 3. Нехай  - простий дійсний корінь рівняння (1) і , де ,

,    (24)

причому

.      (25)

Тоді для  метод Ньютона збігається, причому для похибки справедлива оцінка

.      (26)

З оцінки (26) видно, що метод Ньютона має квадратичну збіжність, тобто похибка на (n+1)-й терації пропорційна квадрату похибки на n-й ітерації.

Модифікований метод Ньютона

    (27)

дозволяє не обчислювати похідну  на кожній терації, а отже і позбутися можливого ділення на нуль. Однак цей алгоритм ма тільки лінійну збіжність.

Кількість терацій, які потрібно провести для знаходження розв’язку задачі (1) з точністю e задовольняє нерівності

.     (28)



1.1 Розробка методу виконання основного завдання

Розглянемо один з найпростіших методів уточнення відділеного кореня – метод половинного ділення.

Обчислюємо значення f(x) в середині відрізка [a;b], тобто в точці . Залежно від значення  вибираємо ту частину нтервалу [a;b], де знаки функції f(x) є різними. Отже, інтервал, у якому корінь, зменшився удвічі. Продовживши процес, ми звужуємо інтервал до тако величини, поки його розмір (який дорівнює абсолютній похибці) не стане меншим від потрібної нам величини.

Зрозуміло, що другий етап наближеного відшукання кореня бажано виконувати за допомогою комп’ютера.

Алгоритм методу половинного ділення, з використанням шкільних конструкцій алгоритмічної мови, можна записати так:

ввід інтервалу (a;b) та потрібно точності (D)

поки |a-b| < D виконувати

пц

якщо f(a)×f(b) > 0

то a:=c

інакше b:=c

кц

вивід значення кореня

1.2 Структура даних і функцій

Згідно завдання наш проект складається з 4 додаткових модулів, та основного модуля, в якому міститься головна функція main() нашого проекту.

Коротко охарактеризуємо кожен з модулів. Почнемо з основного. Названий він відповідно - main.cpp. Містить дві функції void avtor() та void main(). Перша з них виводить нформацію про автора проекту, є невеликою, має опис двох локальних змінних int xmax, ymax. Друга функція – головна. Вона є фактично монітором нашого проекту, спочатку запускає електронну титульну сторінку курсової роботи, потім буду графік функції, корені якої нам потрібно знайти, використовуючи метод дихотом знаходить корінь на вказаному з клавіатури проміжку з вказаною точністю, демонструє метод дихотомії графічно та зрештою виводить головне меню на екран. Всі ці дії, крім виводу головного меню на екран, виконуються лише запуском відповідних функцій з додаткових модулів. Крім того, функція void main() ніціалізує графічний режим, підключаючи BGI драйвер EGAVGA.BGI.

У головному модулі оголошено такі локальні змінні:

int k=0 – для збереження пункту головного меню, яке обирає користувач,

int gdriver = DETECT, gmode, errorcode – додаткові змінні для ініціалізації графічного режиму.

Тепер перейдемо до додаткових модулів.

Модуль tytulka.cpp містить лише одну функцію void tytulka(), що виводить на екран електронну титульну сторінку розробника курсової роботи. Оголошено так локальні змінні: int a=5 – значення відступів від краю екрану до рамки, xmax=getmaxx(), ymax=getmaxy() – значення роздільної здатності екрану у графічному режимі.

Модуль grafik.cpp містить функцію void grafik(), що будує Декартову систему координат та графік функції на ній. Оголошено такі локальні змінні:

int dec, sign; - допоміжні змінні для виклику функції fcvt – перетворення з дійсного числа у стрічку;

int i; - лічильник циклу;

float x1,x2,y1,y2,xx1,xx2,yy1,yy2; - містять координати точок на площині.

Модуль dyhotom.cpp містить дві функції: double f(double x) – обчислення значення вказаної в завданні функції для певного значення х, void dyhotom() – реалізація чисельного методу знаходження кореня рівняння на вказаному проміжку з вказаною точністю. Оголошено такі локальні змінні:

FILE *fp1,*fp2; - вказівники на файли, що містять проміжні результати обчислень;

int k=0; - лічильник терацій;

double a, b, c, epsilon; - межі проміжку, середина проміжку та точність.

Модуль demon.cpp містить одну функцію void demon(), що графічно демонструє роботу функції void dyhotom(). Оголошено такі локальні змінні:

int xmax=getmaxx(),ymax=getmaxy(); - значення роздільної здатності екрану у графічному режимі

FILE *fp1,*fp2; - вказівники на файли, що містять проміжні результати обчислень;

float x, a, b; - значення кореня рівняння та межі проміжку;

int i = 7; - кількість знаків після коми, які виводить функція gcvt();

char *buf; - допоміжна змінна для роботи функції gcvt().


2. ОПИС СТРУКТУРИ ПРОГРАМНОГО ПРОЕКТУ

Як зазначалося вище, наш проект складається з 4 додаткових модулів, та основного модуля, в якому міститься головна функція main() нашого проекту. Додаткові модулі не зв’язані один з одним, а лише з головним модулем.

Єдиним зв’язком (неявним) між модулями dyhotom.cpp та demon.cpp є спільне використання файлів KORENI.TXT та MEGI.TXT.

Загальна схема проекту із способами взаємодії між модулями наведена на рисунку 2.1.

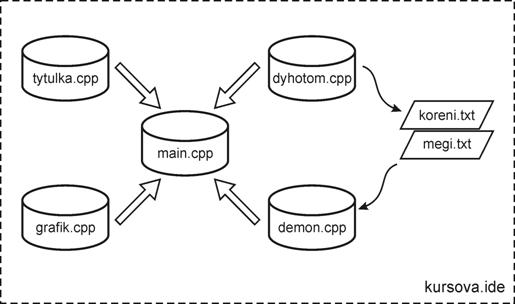

Рисунок 2.1 - Загальна схема проекту

Розбиття програми на різні файли визначається логічною структурою програми. Використання додаткових модулів дозволило спростити реалізацію нашого проекту та більш наочно показати взаємодію одних частин проекту з іншими та значно зменшити час на від лагодження та компіляцію цілого проекту.


3. ОПИС АЛГОРИТМІВ РОЗВ’ЯЗАННЯ ЗАДАЧІ

Опишемо алгоритм роботи усіх функцій усіх модулів нашого проекту. Почнемо з основного main.cpp. Містить дві функції void avtor() та void main(). Перша з них виводить нформацію про автора проекту. Алгоритм роботи дуже простий: очистка екрану -> задання кольору -> отримання розмірів екрану -> замальовування екрану вибраним кольором -> задання кольору та стилю тексту -> вивід тексту на екран.

Друга функція головна. Вона є фактично монітором нашого проекту, спочатку ініціалізує графічний режим, підключаючи BGI драйвер EGAVGA.BGI, потім запускає електронну титульну сторінку курсової роботи, потім будує графік функції, корені якої нам потрібно знайти, використовуючи метод дихотомії знаходить корінь на вказаному з клавіатури проміжку з вказаною точністю, демонструє метод дихотомії графічно та зрештою виводить головне меню на екран. Після цього програма очікує вибору користувача.

Тепер перейдемо до додаткових модулів.

Модуль tytulka.cpp містить лише одну функцію void tytulka(), що виводить на екран електронну титульну сторінку розробника курсової роботи. Алгоритм роботи дуже простий і подібний до алгоритму функції void avtor().

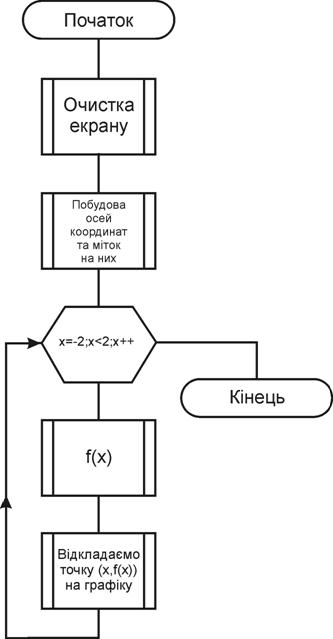

Модуль grafik.cpp містить функцію void grafik(), що будує Декартову систему координат та графік функції на ній. Алгоритм роботи теж подібний до алгоритму функції void avtor(), але є додатково цикл обчислення значення функції для точок з проміжку [-2;2] з кроком 0,01 та побудова кривої, що з’єднує ці точки.

Модуль dyhotom.cpp містить дві функції: double f(double x) – обчислення значення вказаної в завданні функції для певного значення х, void dyhotom() – реалізація чисельного методу знаходження кореня рівняння на вказаному проміжку з вказаною точністю. Проміжні результати виконання записуються у файли KORENI.TXT та MEGI.TXT.

Алгоритм наступний:

ввід інтервалу (a;b) та потрібно точності (D)

поки |a-b| < D виконувати

 початок циклу



  якщо f(a)×f(с) > 0

   то a:=c

  інакше b:=c

  кінець циклу

вивід значення кореня

Модуль demon.cpp містить одну функцію void demon(), що графічно демонструє роботу функції void dyhotom(), використовуючи проміжні результати виконання, що записані у файли KORENI.TXT та MEGI.TXT. Алгоритм роботи дуже простий і подібний до алгоритму функцій void avtor() та void tytulka().

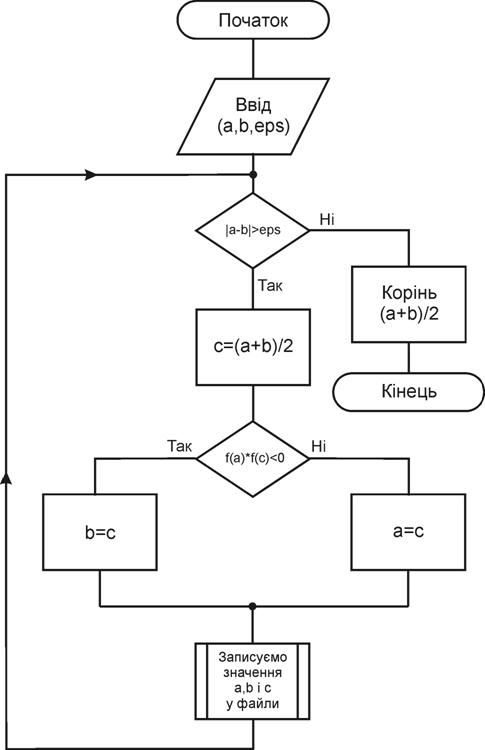

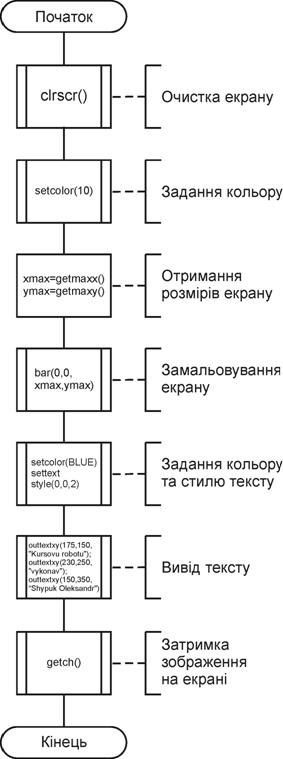

Алгоритми всіх функцій у вигляді блок-схем подані в додатку.


4. РОЗРОБКА ТА ВИКОНАННЯ ТЕСТОВОГО ПРИКЛАДУ

Перед нами стоїть задача перевірити вірність виконання поставленого перед нами завдання.

Побудуємо графік функцій  та  використовуючи математичний пакет MathСad (рисунок 4.1):

Рисунок 4.1 Зображеня вказаних функцій в середовищі MathCad

Запускаємо на виконання виконавчий файл нашого проекту. Спочатку бачимо зображення електронної титульної сторінки (рисунок 4.2).

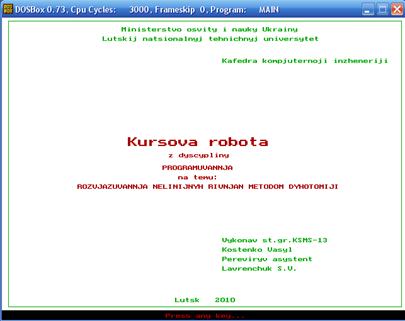

Рисунок 4.2 - Зображення електронної титульної сторінки

Програма чекає, поки буде натиснута довільна кнопка. Що ми і робимо. З’являється графік функцій (рисунок 4.3). Порівняємо два рисунки: 4.1 та 4.3. Бачимо повне співпадіння.

Нам потрібн проміжки, де дві функції перетинаються. Таких проміжків є три: окіл нуля, проміжок від -2 до -1, проміжок від 1 до 2.

Знову натискаємо довільну кнопку. З’являється вікно із запитом на введення даних (рисунок 4.4). Вводимо послідовно значення межі проміжка та похибки. Отримаємо:

a=1

b=3

eps=0.2

-------------------------------------------------

korin rivnjannja 1.0625

kilkist iteratsij 4

пробуємо вс проміжки:

a=1

b=2

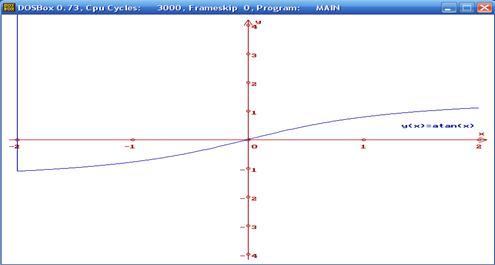

Рисунок 4.3 - Зображення графіка функції

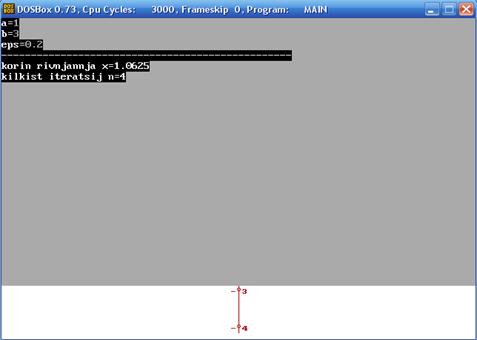

Рисунок 4.4 - Вікно із запитом на введення даних


eps=0.000001

-------------------------------------------------

korin rivnjannja 1.0625

kilkist iteratsij 4

a=-0.5

b=0.6

eps=0.000001

-------------------------------------------------

korin rivnjannja -2.14577e-07

kilkist iteratsij 21

Спробуємо збільшити точність:

a=-2

b=-1

eps=0.0000001

-------------------------------------------------

korin rivnjannja -1.42167

kilkist iteratsij 24

Як бачимо, кількість ітерацій зросла.

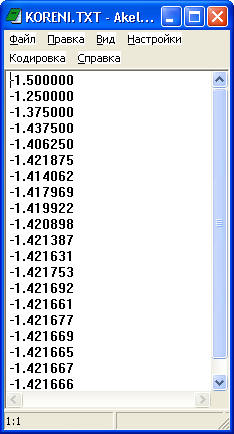

Перевіримо, чи записано у файл проміжні результати:




Дані записано нормально.

Після отримання числових результатів натискаємо довільну кнопку і переходимо до наступного вікна (рисунок 4.5), яке демонструє графічно реалізацію метода.

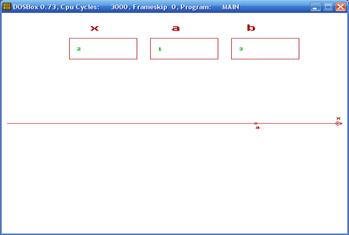

Рисунок 4.5 - Вікно демонстрації реалізації метода дихотомії


Дані для x, a та b завантажуються з текстових файлів KORENI.TXT та MEGI.TXT, точки будуються відповідно до цих даних. Після кожного натиснення будь-якої клавіші зчитуються наступн дані, аж поки не знайдемо значення x із заданою точністю.

Після натискання довільної кнопки переходимо до меню користувача (рисунок 4.6).

При вибору пунктів меню з’являються знайомі нам вже вікна:

1 - Рисунок 4.2;

2 - Рисунок 4.3;

3 або 5 - Рисунок 4.4;

4 - Рисунок 4.5.

Натиснувши 7 вийдемо з програми, а обравши 6 побачимо вікно з інформацією про автора програми (Рисунок 4.7). На інші кнопки програма не реагує.

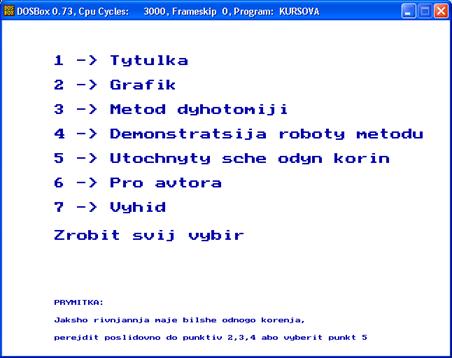

Рисунок 4.6 - Вікно меню користувача

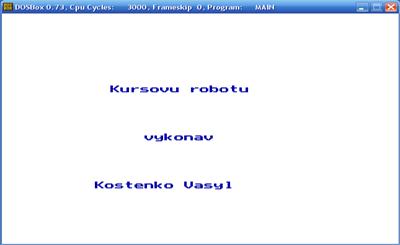

Рисунок 4.7 - Вікно з інформацією про автора програми

Натиснувши довільну кнопку знову переходимо до вікна меню користувача.


5. ІНСТРУКЦІЯ КОРИСТУВАЧА

Для запуску програми потрібно зайти в папку Program і запустити на виконання файл kursova.exe. Для вірної роботи програми у тій же папці має бути файл-драйвер EGAVGA.bgi.

Дана програма може працювати під управлінням операційної системи сімейства Windows, починаючи від версії 95 та під управлінням ОС MS-DOS.

Мінімальн системні вимоги для коректної роботи програми:

  - операційна система сімейства Windows або MS-DOS;

  - процесор – не менше 80386;

  - оперативно пам’яті – 1 Мб;

  - відеокарта з якістю кольоропередачі – 16 біт;

  - вільного місця на жорсткому диску – 135 кб.

Після запуску програми спочатку бачимо зображення електронної титульної сторінки (рисунок 4.2). Програма чекає, поки буде натиснута довільна кнопка. Що ми і робимо. З’являється графік функцій (рисунок 4.3). Знову натискаємо довільну кнопку. З’являється вікно із запитом на введення даних (рисунок 4.4). Вводимо послідовно значення межі проміжка та похибки. Отримаємо результати: корінь рівняння та кількість ітерацій.

Після отримання числових результатів натискаємо довільну кнопку і переходимо до наступного вікна (рисунок 4.5), яке демонстру графічно реалізацію метода. Дані для x, a та b завантажуються з текстових файлів KORENI.TXT та MEGI.TXT, точки будуються відповідно до цих даних. Після кожного натиснення будь-якої клавіші зчитуються наступні дані, аж поки не знайдемо значення x із заданою точністю. Після натискання довільної кнопки переходимо до меню користувача (рисунок 4.6).

При вибору пунктів меню з’являються знайомі нам вже вікна:

1 - Рисунок 4.2;

2 - Рисунок 4.3;

3 або 5 - Рисунок 4.4;

4 - Рисунок 4.5.

Натиснувши 7 – вийдемо з програми, а обравши 6 побачимо вікно з інформацією про автора програми (Рисунок 4.7). На інші кнопки програма не реагує. Натиснувши довільну кнопку знову переходимо до вікна меню користувача.


ВИСНОВКИ

В ході виконання даної курсової роботи ми вдосконалили свої знання мови С++ та вміння нею користуватися в середовищі Borland C++. Певна частина теоретичного матеріалу була опрацьована самостійно, використовуючи літературні джерела, а також нформаційні ресурси Інтернету. Серед новизни слід відмітити використання багатомодульного проектування.

Серед недоліків програми слід відмітити недостатність у візуальному оформленні, хоча середовище програмування і не дає широких можливостей для цього. Серед переваг помічаємо такі характеристики програми, як швидкодія, легкість у користуванні та невелик розміри виконавчого файлу..

Створена нами програма проста та інтуїтивно зрозуміла і легка у користуванні.

У пояснювальній записці вповні розглянута проблема пошуку коренів нелінійних рівнянь, наведен необхідні формули та теореми. Крім того, побудовані блок-схеми алгоритмів основних функцій відповідають діючим стандартам і вимогам.

Отже, можемо зробити висновок, що створений нами проект повністю відповідає завданню, а пояснююча записка написана з дотриманням всіх вимог і стандартів.


ПЕРЕЛІК ПОСИЛАНЬ

1.       Глинський Я.М., Анохін В.Є., Ряжська В.А. С++ і С++ Builder. Навч. посібн. 3-тє вид. – Львів: СПД Глинський, 2006. – 192с.

2.       Пахомов Б.И. С/С++ и Borland C++ Builder для студента. – Спб.: БХВ-Петербург, 2006. – 448 с.:ил.

3.         С/С++. Программирование на языке высокого уровня / Т.А. Павловская. СПб.: Питер, 2002. 464 с

4.         Сборник часто задаваемых вопросов и ответов к ним по компиляторам языков Си и C++ http://soft.munic.msk.su/

5.         Уоррен Г.С. Алгоритмические трюки для программистов. - М.: Изд.дом «Вильямс», 2003

6.         Шилдт Г. Теория и практика С++. — СПб.: BHV, 1996.


Додаток А.

(обов’язковий)

Загальна схема проекту.


Додаток Б.

(обов’язковий)

Текст програми

main.cpp

#include <stdlib.h>

#include <iostream.h>

#include <conio.h>

#include <graphics.h>

#include <dos.h>

#include <stdio.h>

#include <math.h>

#include "tytulka.cpp"

#include "grafik.cpp"

#include "dyhotom.cpp"

#include "demon.cpp"

void avtor()

{

clrscr();

setcolor(10);

int xmax=getmaxx(),ymax=getmaxy();

bar(0,0,xmax,ymax);

setcolor(BLUE);

settextstyle(0,0,2);

outtextxy(175,150,"Kursovu robotu");

outtextxy(230,250,"vykonav");

outtextxy(150,350,"Shypuk Oleksandr");

getch();

}

//===============================================================

void main()

{

clrscr();

int gdriver = DETECT, gmode, errorcode;

initgraph(&gdriver, &gmode,"");

errorcode = graphresult();

if (errorcode != grOk)

{

cout<< "ERROR" << grapherrormsg(errorcode);

cout<< "\n Press any key...";

getch();

exit(1);

}

tytulka();

grafik();

dyhotom();

demon();

int k=0;

while (k!=7)

{

setcolor(10);

int xmax=getmaxx(),ymax=getmaxy();

bar(0,0,xmax,ymax);

setcolor(BLUE);

settextstyle(0,0,2);

outtextxy(75,50,"1 -> Tytulka");

outtextxy(75,85,"2 -> Grafik");

outtextxy(75,120,"3 -> Metod dyhotomiji");

outtextxy(75,155,"4 -> Demonstratsija roboty metodu");

outtextxy(75,190,"5 -> Utochnyty sche odyn korin");

 outtextxy(75,225,"6 -> Pro avtora");

outtextxy(75,260,"7 -> Vyhid");

outtextxy(75,300,"Zrobit svij vybir");

settextstyle(0,0,1);

outtextxy(75,400,"PRYMITKA:");

outtextxy(75,425,"Jaksho rivnjannja maje bilshe odnogo korenja,");

outtextxy(75,450,"perejdit poslidovno do punktiv 2,3,4 abo vyberit punkt 5");

 cin>>k;

 switch (k)

 {

case 1: tytulka(); break;

 case 2: grafik(); break;

 case 3: dyhotom(); break;

 case 4: demon(); break;

 case 5: dyhotom(); break;

 case 6: avtor(); break;

 case 7: exit(1); break;

 }

}

closegraph();

}

demon.cpp

#include <stdlib.h>

#include <iostream.h>

#include <conio.h>


#include <graphics.h>

#include <dos.h>

#include <stdio.h>

#include <math.h>

void demon()

{

int xmax=getmaxx(),ymax=getmaxy();

FILE *fp1,*fp2;

float x, a, b;

int i = 7;

char *buf;

buf = (char*)malloc(5);

fp1=fopen("koreni.txt","rt");

fp2=fopen("megi.txt","rt");

while (!feof(fp1))

{

 clrscr();

 fscanf(fp1,"%f\n",&x);

fscanf(fp2,"%f\n",&a);

fscanf(fp2,"%f\n",&b);

 setcolor(WHITE);

 bar(0,0,xmax,ymax);

 setcolor(RED);

settextstyle(0,0,2);

outtextxy(165,25,"x");

outtextxy(315,25,"a");

outtextxy(455,25,"b");

 rectangle(125,55,250,100);

 rectangle(275,55,400,100);

 rectangle(425,55,550,100);

 settextstyle(0,0,1);

 setcolor(GREEN);

 gcvt(x,i,buf);

 outtextxy(140,75,buf);

 gcvt(a,i,buf);

 outtextxy(290,75,buf);

 gcvt(b,i,buf);

 outtextxy(440,75,buf);

 setcolor(RED);

 line(10,240,630,240);

line(620,235,630,240);

line(620,245,630,240);

settextstyle(0,0,1);

 outtextxy(620,225,"x");



  circle(20+(x+2)*150,240,2);

 outtextxy(20+(x+2)*150,225,"x");

 circle(20+(a+2)*150,240,2);

 outtextxy(20+(a+2)*150,245,"a");

 circle(20+(b+2)*150,240,2);

 outtextxy(20+(b+2)*150,255,"b");

 getch();

 free(buf);

}

}

dyhotom.cpp

#include <stdlib.h>

#include <iostream.h>

#include <conio.h>

#include <graphics.h>

#include <dos.h>

#include <stdio.h>

#include <math.h>

double f(double x)

{

 return x*x*x/3-atan(x);

}

//===============================================================

void dyhotom()

{

 clrscr();

 FILE *fp1,*fp2;

 fp1=fopen("koreni.txt","wt");

 fp2=fopen("megi.txt","wt");

 int k=0;

 double a, b, c, epsilon;

 cout << "a=";

 cin >> a;

 cout << "b=";

 cin >> b;

 cout << "eps=";

 cin >> epsilon;

 if (f(a)*f(b)>0)

 cout << "nemaje koreniv abo bilshe odnogo na tsjomu promizhku" << endl;

 else

 {

 while (b - a > epsilon)

 {

 c = (a + b) / 2;

 fprintf(fp1,"%f\n",c);

 fprintf(fp2,"%f\n",a);

 fprintf(fp2,"%f\n",b);

 if(f(c)==0) break;

 if(f(b) * f(c) < 0)

  a = c;

 else

  b = c;

 k++;

 }

 cout << "-------------------------------------------------" << endl;

 cout << "korin rivnjannja x=" << (a + b) / 2 << endl;

 cout << "kilkist iteratsij n=" << k << endl;

 }

 fclose(fp1);

 fclose(fp2);

 getch();

}

grafik.cpp

#include <stdlib.h>

#include <iostream.h>

#include <conio.h>

#include <graphics.h>

#include <dos.h>

#include <stdio.h>

#include <math.h>

void grafik()

{

clrscr();

setcolor(WHITE);

int xmax=getmaxx(),ymax=getmaxy();

bar(0,0,xmax,ymax);

setcolor(RED);

line(10,240,630,240);

line(620,235,630,240);

line(620,245,630,240);

settextstyle(0,0,1);

outtextxy(620,225,"x");

line(320,10,320,470);

line(320,10,315,20);

line(320,10,325,20);

outtextxy(330,10,"y");

int dec, sign;

int i;

for (i=-2;i<=2;i++)

{

circle(20+((i+2)*150),240,2);

if(i>0)

outtextxy(17+((i+2)*150),250,fcvt(i, 0, &dec, &sign));

else if(i<0)

{

 outtextxy(17+((i+2)*150),250,fcvt(i, 0, &dec, &sign));

 outtextxy(10+((i+2)*150),250,"-");

}

else outtextxy(25+((i+2)*150),250,fcvt(i, 0, &dec, &sign));

}

for (i=-4;i<=4;i++)

{

circle(320,20+(4+i)*55,2);

if(i<0)

outtextxy(325,20+(4+i)*55,fcvt(-i, 0, &dec, &sign));

else if (i>0)

{

 outtextxy(325,20+(4+i)*55,fcvt(-i, 0, &dec, &sign));

 outtextxy(310,20+(4+i)*55,"-");

}

}

setcolor(BLUE);

float x1,x2,y1,y2,xx1,xx2,yy1,yy2;

x1=-2;y1=atan(x1);

for (x2=-2;x2<=2;x2+=0.01)

{

 y2=atan(x2);

 xx1=20+(x1+2)*150;

 xx2=20+(x2+2)*150;

 yy1=460-(y1+4)*55;

 yy2=460-(y2+4)*55;

 line(xx1,yy1,xx2,yy2);

 x1=x2;y1=y2;

}

outtextxy(520,210,"y(x)=atan(x)");

setcolor(GREEN);

x1=-2;y1=x1*x1*x1/3;

for (x2=-2;x2<=2;x2+=0.01)

{

 y2=x2*x2*x2/3;



xx1=20+(x1+2)*150;

 xx2=20+(x2+2)*150;

 yy1=460-(y1+4)*55;

 yy2=460-(y2+4)*55;

 line(xx1,yy1,xx2,yy2);

 x1=x2;y1=y2;

}

outtextxy(480,120,"y(x)=x*x*x/3");

getch();

}

tytulka.cpp

#include <stdlib.h>

#include <iostream.h>

#include <conio.h>

#include <graphics.h>

#include <dos.h>

#include <stdio.h>

void tytulka()

{

clrscr();

setcolor(WHITE);

int a=5,xmax=getmaxx(),ymax=getmaxy();

bar(0,0,xmax,ymax-3*a);

setcolor(GREEN);

rectangle(2*a,a,xmax-a,ymax-4*a);

settextstyle(0,0,1);

outtextxy(190,15,"Ministerstvo osvity i nauky Ukrainy");

outtextxy(160,30,"Lutskij natsionalnyj tehnichnyj universytet");

outtextxy(350,65,"Kafedra kompjuternoji inzheneriji");

setcolor(RED);

settextstyle(0,0,2);

outtextxy(200,190,"Kursova robota");

settextstyle(0,0,1);

outtextxy(265,215,"z dyscypliny");

outtextxy(255,235,"PROGRAMUVANNJA");

outtextxy(280,250,"na temu: ");

outtextxy(120,265,"ROZVJAZUVANNJA NELINIJNYH RIVNJAN METODOM DYHOTOMIJI ");

setcolor(GREEN);

outtextxy(350,350,"Vykonav st.gr.KSMS-13");

outtextxy(350,365,"Kostenko Vasyl");

outtextxy(350,380,"Pereviryv asystent");

outtextxy(350,395,"Lavrenchuk S.V.");

outtextxy(275,445,"Lutsk 2010");

setcolor(RED);

outtextxy(260,470,"Press any key... ");

getch();

}


Додаток В

(обов’язковий)

Блок-схеми алгоритмів

void avtor()


void main()

void grafik()


void dyhotom()





© 2010 Интернет База Рефератов
