Курсовая работа: Розробка схеми електричної принципової годинника-будильника-термометра з ІЧ ПК

Курсовая работа: Розробка схеми електричної принципової годинника-будильника-термометра з ІЧ ПК

МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

РОМЕНСЬКИЙ КОЛЕДЖ

ДЕРЖАВНОГО ВИЩОГО НАВЧАЛЬНОГО ЗАКЛАДУ

«КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ ЕКОНОМІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ВАДИМА ГЕТЬМАНА»

Спеціальність: 5.091504

«Обслуговування комп’ютерних та інтелектуальних систем та мереж»

Курсовий проект з предмету:

Мікропроцесорн системи

Тема: «Розробити схему електричну принципову годинника-будильника-термометра з ІЧ ПК»

РК КНЕУ. КП. 5.091504.


Виконав: студент гр. К 3-2

Катрич С. В.

Перевірив викладач

Шокота Т.А.


2007


Зміст

Вступ

1         Загальний розділ

1.1      Призначення проектуємого пристрою

1.2      Технічні характеристики

1.3      Розробка і обґрунтування схеми електрично структурної

2         Спеціальний розділ

2.1      Вибір і обґрунтування елементної бази

2.2      Принцип роботи окремих ВІС з використанням часових діаграм та алгоритмів роботи

2.3      Принцип роботи пристрою згідно схеми електричної принципової

3         Експлуатаційний розділ

3.1      Ініціалізація програмуємих ВІС

3.2      Тест перевірки окремих вузлів або пристроїв

3.3      Розрахунок надійност пристрою

4         Анотація

5         Література


Вступ

За сучасного розвитку науки і техніки, та постійного удосконалення електричних пристроїв ми все частіше і частіше стикаємося зі словами мікропроцесор та мікроконтролер. Ц пристрої дозволяють реалізувати досить складні закони керування електронними пристроями. Безперечною перевагою мікропроцесорних систем керування є їх гнучкість, оскільки систему, розроблену для виконання одного завдання, легко пристосувати для вирішення інших завдань шляхом зміни програмного забезпечення.

Надзвичайно високий рівень технічних характеристик мікропроцесорних великих інтегральних схем і їх досить низька вартість у розрахунку на одиницю оброблювано нформації дозволяють впроваджувати мікропроцесори у побутову, промислову спеціальну радіоелектронну апаратуру.

Мікропроцесор (МП) - програмно-управляючий пристрій, призначений для обробки цифрово нформації і керування процесом цієї обробки, виконано у виді однієї (або декількох) інтегральної схеми з високим ступенем інтеграції електронних елементів.

Продуктивність мікропроцесорів швидко зростає разом з удосконаленням мікроелектронно технології й архітектури. Процесори ЕОМ мають складну логічну структуру містять велику кількість електронних елементів з безліччю розгалужених зв'язків між ними. Для підвищення продуктивності процесора необхідно розвивати всі його апаратурні ресурси. Можливості однокристальних мікропроцесорів визнача мікроелектронна технологія на визначеному рівні розвитку. Тому, для збільшення продуктивності процесорів, використовують їх реалізацію у вид багатокристальних, а також секційних багатокристальних мікропроцесорів.

Багатокристальн МП можна одержати в тому випадку, коли виробляється поділ логічної схеми процесора на окремі функціонально закінчені частини, кожна з якої реалізується у виді інтегральної схеми.

Надзвичайно важливим кроком у розвитку електроніки вцілому було створення мікроконтролерів (МК) - керуючих пристроїв, виконаних на одному чи декількох кристалах.

Мікроконтролери виконують функції логічного аналізу і керування (що дозволяє за рахунок виключення арифметичних операцій зменшити їхню апаратурну складність чи розвити функції логічного керування).

Архітектура МПС розподіл функцій, що реалізуються системою на окремих її рівнях, та точне визначення меж між цими рівнями. Вона поєднує апаратні, мікропрограмн програмні засоби обчислювальної техніки, визначає принцип організації МПС та функції її компонентів, зокрема процесора, пам’яті та ін. Архітектура МПС не відображає конструктивні особливості логічних структур і модулів та технологію х виробництва.

Загальний архітектурний тип мікросистеми містить такі компоненти:

-    центральний процесор (ЦП);

-    схеми синхронізації;

-    пам’ять;

-    підсистема введення-виведення;

-    логіка управління шиною;

-    системна шина.

В мікросистем роль центрального процесора виконує МП. Він дешифрує команди і управляє всіма подіями в системі, а також виконує всі арифметичні і логічні операції.

Генератор синхронізац формує одну або кілька послідовностей рівномірно розміщених імпульсів, для синхронізації дій в МП і логіці управління шиною. Вихідні імпульси генератора мають одну й ту ж частоту, але зміщені в часі, тобто мають різні фази.

Пам’ять призначена для збереження даних та команд, які виконує ЦП. Вона складається з набору модулів, кожен з яких містить кілька тисяч комірок.

Підсистема введення-виведення складається з різних пристроїв, призначених для взаємодії з зовнішнім середовищем та збереження великих об’ємів інформації.

Системну шину утворює сукупність провідників по яких передаються дані від ЦП до пам’яті та пристроїв введення-виведення. Звичайно провідники шини об’єднуються в три групи:

-    лін даних (для передачі інформації);

-    лін адреси (вказують звідки або куди передається інформація);

-    лін управління, (регулюють дії на шині).

Інтерфейс пам’ят утворює схеми для дешифрування адреси цільової комірки і буферизувати даних на шину (з шини), а також схеми виконання операцій зчитування і запису.

Всі інтерфейси введення-виведення повинні буферизувати дані на системну шину (з системно шини), приймати накази від ЦП і передавати в ЦП інформацію про стан підключеного пристрою. Взаємодія між інтерфейсом введення-виведення і шиною даних здійснюється через регістри, що називаються портами введення-виведення.


1 Загальний розділ

1.1 Призначення проектуємого пристрою

Визначення та поняття термінів, які використовуються у курсовому проекті:

АЛП    арифметико-логічний пристрій

ЕОМ   – електронно-обчислювальна машина

МП      – мікропроцесор

МПК   – мікропроцесорний комплект

ВІС     – великі інтегральні схеми

ЦП      – центральний процесор

МК      – мікроконтролер

ОМК   однокристальний мікроконтролер

МПС   мікропроцесорна система

ОЗП    оперативно-запам’ятовучий пристрій

ДК       – дистанційне керування

Місце та основні функції пристрою в архітектурі МПС.

Однокристальним мікроконтролером (ОМК) називають пристрій, виконаний конструктивно в одному корпусі ВІС, і містить усі компоненти МПС: процесор, пам'ять даних, пам'ять програм, програмовні інтерфейси.

Для однокристальних мікроконтролерів характерні:

-  система команд, орієнтована на виконання завдань керування і регулювання;

-  алгоритми, що реалізуються на ОМК, мають багато розгалужень залежно від зовнішніх сигналів;

-  дані, якими оперують ОМК, не повинні мати велику розрядність;

-  схемна реалізація систем керування на базі ОМК нескладна і має невисоку вартість;

-  універсальність можливість розширення функцій керування значно нижчі, ніж у системах із однокристальними МП.

Однокристальн мікроконтролери - зручний інструмент для створення сучасних вбудованих пристроїв керування різноманітним обладнанням, автомобільною електронікою, побутовою технікою, мобільними телефонами та ін.

В даній роботі описується МК приладу, що призначений для індикації поточного часу, подачі звукового сигналу у визначений час та індикації температури в двох точках (в приміщенні та на подвір’ї) на проміжку -55…+99 ºС з точністю ±1 ºС. Час та температура виводяться почергово. Встановлення значення часу, спрацювання будильника, спалахування та вимикання індикатора здійснюється з ІЧ пульта дистанційного керування (ДК). Будильник подає звуковий сигнал з паузою 10 с, спочатку два коротких (приблизно по 0,1 с) одиночних, потім стільки ж здвоєних (з паузою 0,1 с), а після них – два зтроєних (з такою ж паузою). На протяз хвилини зтроєні сигнали подаються кожну секунду до тих пір, поки будильник не буде відключений. Існує функція Snooze (повторення сигнала через певний час), що дозволяє ще трохи поспати після першого сигналу. Якщо індикатор погашено, в момент спрацювання будильника він вмикається і до відключення чи переходу в режим Snooze показує поточний час. Передбачено короткий звуковий сигнал при натисненні кнопок пульта, індикацію (світлодіодом) при проходженні команд з пульта, резервне живлення при зникненні напруги в мережі (в цьому випадку будильник буде подавати безперервний сигнал).

Принципова схема заснована на мікроконтролері DD2 АТ89С4051. 1.2 Технічні характеристики

При створенні схеми електричної принципової розроблюваного пристрою було використано такі елементи як мікроконтролер АТ89С4051, мікросхеми КР1171СП47, FCP8583, SAA3010, PCF8583, DS1621, MC34063.

Розрахунок надійності строю представлено в відповідному розділі курсового проекту.

Характеристики мікроконтролера АТ89С4051:

АТ89С4051 низьковольтний швидкодіючий 8-ми розрядний мікроконтролер, що використову енергонезалежну технологію пам’яті Atmel що характеризуються також високою щільністю, має 4 кілобайти перепрограмованої пам’яті з можливістю 1000 циклів запису/стирання, 15 портів вводу/виводу, 2 16-бітових таймери/лічильники, послідовний порт та систему переривань, п’ятивекторну дворівневу систему переривань, дуплексний послідовний порт, презиційний аналоговий компаратор. Даний мікроконтролер підтримує режим Power-down, який зберігає вміст пам’яті але зупиняє генератори до наступного перезапуску (/відновлення роботи) апаратних пристроїв, а також Idle mode – режим, під час якого він зупиня ЦПП, і підтримує роботу пам’яті, таймерів/лічильників, послідовним портом та системою переривань, для продовження роботи пристрою.

На рисунку 1.2.1 зображено корпус мікроконтролера АТ89С4051.

Рисунок 1.2.1 – Зображення корпусу мікроконтролеру АТ89С4051

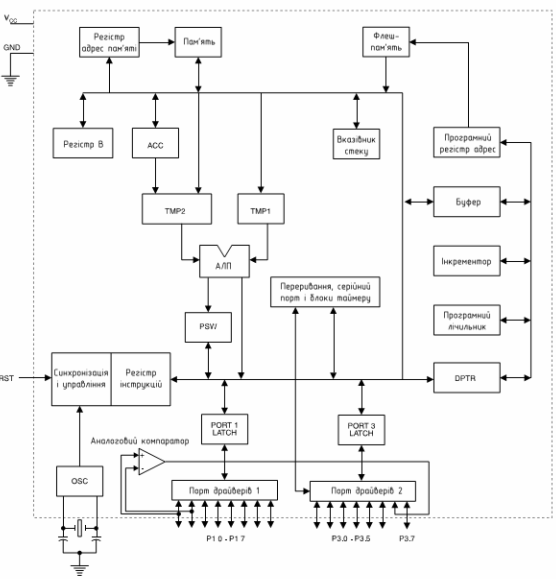

Структурна схема мікроконтролера АТ89С4051 зображена на рисунку 1.2.2.

Рисунок 1.2.2 – Структурна схема мікроконтролера АТ89С4051

На схем зображено: регістр адрес пам’яті, пам’ять RAM, Flash-пам’ять, регістр В, Арифметико-логічний пристрій (АЛП), буфер даних, вказівник стеку, програмний регістр адрес, програмний лічильник, інкрементор, порти драйверів, аналоговий компаратор, схеми управління і синхронізації, регістр інструкцій, блок переривання, серійний порт і блоки таймеру.

1.3 Розробка обґрунтування схеми електричної структурної

Структурна схема пристрою зображена на рисунку 1.3.

Рисунок 1.3 Структурна схема розроблюваного пристрою

На структурній схемі пристрою (див. рисунок 1.3) зображено наступні функціональні блоки: мікроконтролер, який забезпечує керування роботою всіх пристроїв схеми; блок живлення що забезпечує безперебійне живлення всіх компонентів схеми; ндикатори, які відображають час та температуру; блок датчиків який призначений для знімання показників температури та синхронізації пристрою з блоком керування до якого входить пульт ДК; блок управління часом що забезпечу організацію управління часом.


2 Спеціальний розділ

2.1 Вибір і обґрунтування елементної бази

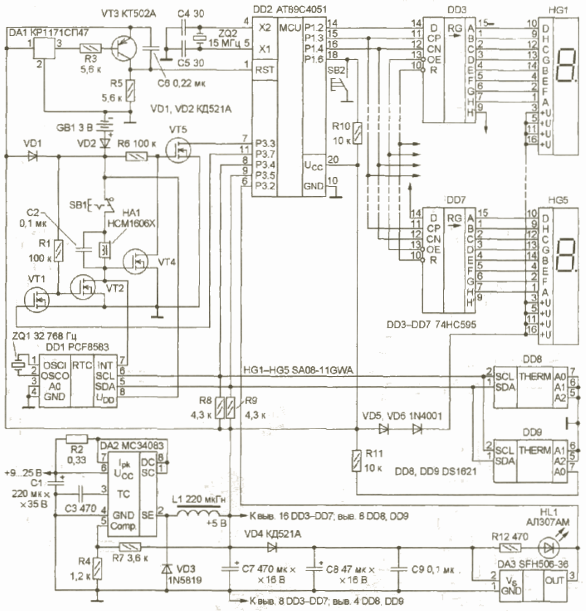

Схема електрична принципова створюваного пристрою зображена на рисунку 2.1.1. Користуючись даною схемою, дамо коротку її характеристику та обґрунтування вибору елементів, що входять до неї.

Рисунок 2.1.1 Схема електрична принципова годинника-будильника-термометра

Основою створюваного пристрою є мікроконтролер DD2 AT89C4051, який керує роботою всіх вузлів. До його складу входить енергозалежна пам’ять програм (4кб), ОЗП (128 байт), 2 таймери, система переривань та ін. (див. пункт 1.2). Для надійного запуску та захисту мікроконтролера від збоїв по напрузі використано мікросхему КР1171СП47 (DA1), яка забезпечує затримку на своєму виході низький рівень при напрузі живлення менше 4.7 В.

Табло пристрою складається з п’яти світлодіодних цифрових індикаторів типу SA08-11GWA. Індикація статична. Для зниження яскравості свічення в коло живлення індикаторів включено діоди VD5 і VD6.

Для керування вузлом індикації використано три виводи мікроконтролера: P1.2, (14); P1.3, (15); P1.4, (16).

МС 74HC595 являє собою 8-бітгний регістр з послідовним входом і паралельним виходом.

В якості годинника використано мікросхему PCF 8583, яка дозволила забути про скидання часу за умови відсутност живлення. В PCF 8583 є статична пам’ять, що використовується для визначення першого включення годинника.

Для подачі звукових сигналів застосовано електромагнітний випромінювач НСМ1606Х з вбудованим генератором, що працює на частоті 2200 Гц.

Батарея GB1 служить для живлення мікросхеми годинника та звуковипромінювача при відсутності живлення в мережі.

Для прийому сигналів керування пульта ДК використано інтегральний приймач ІЧ-діапазону SFH 506-36. Ця мікросхема дуже чутлива до перешкод в колі живлення, тому до неї включено фільтр VD4C8C9.

Живиться пристрій від стабілізованого перетворювача напруги на основі мікросхеми MC 34063. Принципову схему ІЧ пульту ДК зображено на рисунку 2.1.2.

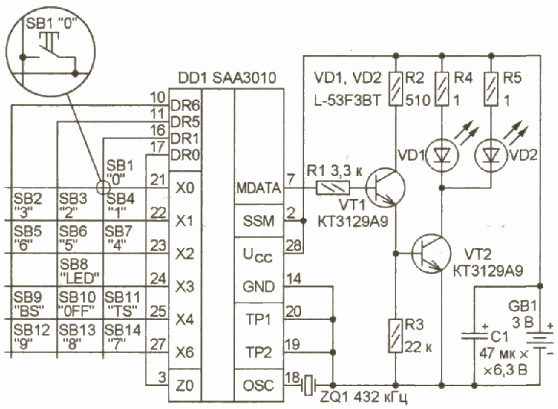

Рисунок 2.1.2 – Схема електрична принципова годинника-будильника-термометра

Пульт керування виконано на базі малогабаритного калькулятора. В якості передавача використано мікросхему SAA 3010 яка працює в системі ІЧ ДК RC5. В режимі очікування SAA 3010 спожива незначний струм що робить експлуатацію пульту дуже зручною.

В якості виносних датчиків апаратури застосовано мікросхеми DS1621

2.2 Принцип роботи окремих ВІС з використанням часових діаграм та алгоритмів роботи

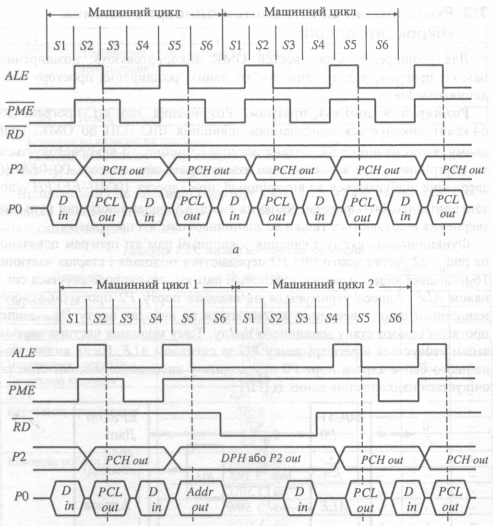

Часов діаграми машинних циклів читання зовнішньої пам’яті програм показано на рисунку 2.2.1.

Рисунок 2.2.1 – діаграми машинних циклів читання зовнішньої пам’яті програм

При виконанн команди MOVX, сигнал ALE формується у другому машинному цикл лише один раз.

2.3 Принцип роботи пристрою згідно схеми електричної принципової

Схема електрична принципова зображена на рисунку 2.1.1 пункту 2.1.

Описуваний пристрій призначений для індикації поточного часу, подачі звукових сигналів в заданий час та індикації температури в двох точках в інтервалі від -55˚ до +99˚ С з точністю ˚ С. Час температура відображаються по черзі на протязі 10, 1 та 2 секунд відповідно. Встановлення показань годинника, часу спрацювання будильника, відключення будильника, ввімкнення і вимкнення індикатора проводяться з ІЧ пульта ДК.

Будильник подає звукові сигнали з паузою 10 с: спочатку – два коротких одиночних, потім стільки ж здвоєних, а після них – два строєних. По закінченні хвилини вбудован сигнали подаються в кожну секунду до тих пір, доки будильник не буде вимкнено. Якщо індикатор вимкнено, в момент спрацювання будильника він вмикається і до відключення або переходу в режим Snooze показує поточний час. Передбачений короткий звуковий відклик у відповідь на натиснення кнопок пульту.

Мікроконтролер DD2 AT89C4051 керує роботою всіх вузлів. До його складу входить енергозалежна пам’ять програм, ОЗП, 2 таймери, система переривань та ін. Для надійного запуску та захисту мікроконтролера від збоїв по напрузі використано мікросхему КР1171СП47 (DA1), яка забезпечує затримку на своєму виході низький рівень при напрузі живлення менше 4.7 В.

Табло пристрою складається з п’яти світлодіодних цифрових індикаторів типу SA08-11GWA. Індикація статична. Для зниження яскравості свічення в коло живлення індикаторів включено діоди VD5 і VD6.

Для керування вузлом індикації використано три виводи мікроконтролера: P1.2, (14); P1.3, (15); P1.4, (16).

МС 74HC595 являє собою 8-бітгний регістр з послідовним входом і паралельним виходом.

В якості годинника використано мікросхему PCF 8583, яка дозволила забути про скидання часу за умови відсутност живлення. В PCF 8583 є статична пам’ять, що використовується для визначення першого включення годинника.

Для подачі звукових сигналів застосовано електромагнітний випромінювач НСМ1606Х з вбудованим генератором, що працює на частоті 2200 Гц.

Батарея GB1 служить для живлення мікросхеми годинника та звуковипромінювача при відсутності живлення в мережі.

Для прийому сигналів керування пульта ДК використано інтегральний приймач ІЧ-діапазону SFH 506-36. Ця мікросхема дуже чутлива до перешкод в колі живлення, тому до неї включено фільтр VD4C8C9.


3 Експлуатаційний розділ

3.1 Ініціалізація програмуємих ВІС

Програма ніціалізації мікросхем виконує налагодження портів вводу-виводу мікросхем та встановлює параметри дільника та входів мікросхеми по яким буде виконуватися переривання. Також налагоджуються переривання по таймеру. Всі інші переривання забороняються.

Програма ніціалізації і програма тестування пристрою наведена в пункті 3.2.

3.2 Тест перевірки окремих вузлів або пристроїв

Програма за якою працює мікропроцесор мовою асемблера АТ89С4051 має наступний вигляд:

__CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC

ORG 0

Goto                    PROGRAM

sec                       equ    H'11'                    ; секунди

sec10                   equ    H'12'                    ; Десятки секунд

min                      equ    H'13'                    ; минути

min10                            equ    H'14'                    ; Десятки минут

hour                     equ    H'15'                    ; години

hour10                          equ    H'16'                    ; Десятки годин

Indicator              equ    H'17'                    ; 7-сегментний код для загрузки в регістр DD2

Bit_counter                   equ    H'18'                    ; лічильник бітів, загруженних в регістр DD2

FLAGS                equ    H'19'                    ; різні прапорці

FLAGS_2            equ    H'1F'

Fig_pointer          equ    H'1B'                   ; показник виведеної цифри

TEMP                           equ    H'1C'                   ; для тимчасового збереження вмісту порту A

Ind_start              equ    H'1D'                   ; адреса комірки, яка першою виводиться на індикатор

SB_delay             equ    H'1E'                   ; часова затримка

STATUS_copy    equ    H'21'                    ; копії вмісту регістрів

W_copy               equ    H'22'

FSR_copy           equ    H'23'

min_al_1             equ    H'24'                    ; регістри першого будильника

min10_al_1                   equ    H'25'

hour_al_1            equ    H'26'

hour10_al_1                 equ    H'27'

min_al_2             equ    H'28'                    ; регістри другого будильника

min10_al_2                   equ    H'29'

hour_al_2            equ    H'2A'

hour10_al_2                 equ  H'2B'

EEP_Ind_4                   equ    H'2C'                   ; регістри для індикації

EEP_Ind_3                   equ    H'2D'                   ; режиму роботи з EEPROM

EEP_Ind_2                   equ    H'2E'

EEP_Ind_1                   equ    H'2F'

Alarm_count                 equ    H'30'                    ; лічильник будильника

SB4_count                    equ    H'31'                    ; лічильник часу натискання на кнопку SB2

IntCount_H                   equ    H'32'                    ; лічильник переповнення таймеру номер 1

IntCount_L                   equ    H'33'                    ; лічильник переповнення таймеру номер 2

MaxInt_H                     equ    H'34'                    ; верхня границя лічильника переривань

MaxInt_L                      equ    H'35'                    ; визначає секундну затримку

TIME_SET                   equ    H'36'                    ; коефіцієнт корекції часу

; ------------- Підпрограма яка добавляє хвилини ---------------

INC_MIN     macro Reg1_min,Reg2_min

movfw                 Reg1_min            ; якщо кількість менут = 9 то

xorlw                            9                          ; обнуляємо менути і прибавляємо десятки менут

BZ                       $+3                      ; накше прибавляємо менути та виходимо з підпрограми

incf                      Reg1_min,  f

goto  Main_loop

clrf                       Reg1_min

movfw                 Reg2_min

xorlw                            5                          ; якщо кількість десятків менут = 5,

BZ                       $+3                       ; обнуляємо менути та взагалі та виходимо з підпрограми

incf                      Reg2_min,  f        ; накше прибавляємо десятки менут

goto                     Main_loop

clrf                       Reg1_min

clrf                       Reg2_min

goto                     Main_loop

 endm

 ; ------------- Підпрограма яка прибавляє години ---------------

INC_HOUR    macro Reg1_hour,Reg2_hour

movfw                 Reg1_hour           ; якщо кількість годин = 3, то перевіряємо чи

xorlw                            3                          ; число десятків годин = 2, якщо так то

btfss                    STATUS,   Z       ; обнуляємо години взагалі (перехід із 23 годин в 00)

goto                     $+5

movfw                 Reg2_hour

xorlw                            2

BZ                       $+D'14'

movfw                 Reg1_hour           ; якщо число годин = 10, прибавляєм

xorlw                            9                          ; десятки годин і скидаємо одениці

BZ                       $+3                      ; накше прибавляєм одениці годин та виходимо із підпрограми

incf                      Reg1_hour, f

goto                     Main_loop

clrf                       Reg1_hour

movfw                 Reg2_hour

xorlw                            2

BZ                       $+3

incf                      Reg2_hour, f

goto                     Main_loop

clrf                       Reg1_hour

clrf                       Reg2_hour

goto                     Main_loop

 endm

; ------------- Підпрограма зменшення хвилин ---------------

DEC_MIN     macro Reg1_min,Reg2_min

local DEC_min10,Clr

movfw                 Reg1_min                      ; зменшуєм хвилини

xorlw                            0

BZ                       DEC_min10

decf                      Reg1_min,f

goto                     Main_loop

DEC_min10                  movlw 9             ; установлюєм число хвилин = 9

movwf                 Reg1_min                      ; зменшуєм десятки хвилин

movfw                 Reg2_min

xorlw                            0

BZ                       Clr

decf                      Reg2_min,  f

goto                     Main_loop

movlw                 5

movwf                 Reg2_min

goto                     Main_loop

 endm

 ; ------------- Підпрограма зменшення годин ---------------

DEC_HOUR    macro Reg1_hour,Reg2_hour

local Set_hour,Clr,If_hour10_1,If_hour10_2,Dec_hour10

movfw                 Reg1_hour                    ; зменшуєм години

xorlw                            0

BZ                       Set_hour

decf                      Reg1_hour, f

goto                     Main_loop

movfw                 Reg2_hour                    ; якщо десятки годин = 0,

xorlw                            0                          ; установлюємо години рівні 3

btfss                     STATUS,   Z

goto                     If_hour10_1

movlw                 3

movwf                 Reg1_hour

goto                     Dec_hour10

If_hour10_1                  movfw Reg2_hour        ; якщо десятки годин = 1,

xorlw                            1                          ; установлюєм число годин = 9

btfss                     STATUS,   Z

goto                     If_hour10_2

movlw                 9

movwf                 Reg1_hour

goto                     Dec_hour10

If_hour10_2                  movlw        9       ; якщо десятки годин =  2,

movwf                 Reg1_hour                    ; установлюємо години рівні 9

Dec_hour10                  movfw Reg2_hour        ; зменшуєм десятки годин

xorlw                            0

BZ                       Clr

decf                      Reg2_hour, f

goto                     Main_loop

Clr                       movlw        2

movwf                 Reg2_hour

goto                     Main_loop

 endm

 ; ------------- Підпрограма запису в EEPROM ---------------

EE_write    macro    Adress,Data

movlw                 Adress

movwf                 EEADR

movfw                 Data

movwf                 EEDATA

call                       Write_to_EEPROM

 endm

 ; ------------- Підпрограма читання EEPROM ---------------

EE_read     macro    Adress,Destination

movlw                 Adress

movwf                 EEADR

call                       Read_from_EEPROM

movfw                 EEDATA

movwf                 Destination

 endm

 ; ------------------- ІНІЦІАЛІЗАЦІЯ ----------------------

PROGRAM

bsf                       STATUS,RP0      ; банк 1

clrf                       TRISA                          ; порт А на вихід

movlw                 B'11110000'                 ; RB7..RB4 - на вхід, RB3..RB0 - на вихід

movwf                 TRISB

movlw                 B'00001000'                 ; відключений від таймеру

movwf                 OPTION_REG

bcf                       STATUS,   RP0            ; банк 0

clrf                       TIME_SET

clrf                       FLAGS

clrf                       FLAGS_2

clrf                       sec

clrf                       sec10

clrf                       min

clrf                       min10

clrf                       hour

clrf                       hour10

clrf                       SB_delay

clrf                       Bit_counter

clrf                       Alarm_count

clrf                       PORTB

clrf                       SB4_count

clrf                       IntCount_H

clrf                       IntCount_L

movlw                 B'00010001'

movwf                 PORTA

movlw                 H'16'                    ; починаєм ндикацію з десятків годин

movwf                 Ind_start

movfw                 Ind_start

movwf                 Fig_pointer

bsf                       FLAGS,PT                    ; ввімкнення крапок на індикаторі

bsf                       FLAGS_2,  HL1

movlw                 D'16'                    ; запускаємо таймер номер 0

movwf                 TMR0

EE_read               1,      TIME_SET          ; читаємо значення коэфіціэнту

movwf                 TIME_SET                   ; корекції часу

EE_read               2,      min_al_1   ; читаєм показпоказники обох

EE_read               3,      min10_al_1         ; будильників з EEPROM

EE_read               4,      hour_al_1

EE_read               5,      hour10_al_1

EE_read               6,      min_al_2

EE_read               7,      min10_al_2

EE_read               8,      hour_al_2

EE_read               9,      hour10_al_2

movfw                 min_al_1                       ; якщо в регістрах будильника

xorlw                            H'11'                    ; були числа 0х11, тоді,

btfss                              STATUS,Z                    ; він був вімкнений при останньому

bsf                       FLAGS,      Al_on         ; записі в EEPROM

movfw                 min_al_2

xorlw                            H'11'

btfss                              STATUS,   Z

bsf                       FLAGS_2,  Al_on2

bsf                       PORTB,     3      ; вмикаєм світлодіод

btfsc                              FLAGS,      Al_on

bcf                       PORTB,     3

btfsc                              FLAGS_2,  Al_on2

bcf                       PORTB,     3

bsf                       INTCON,   T0IE           ; дозволяєм переривання

bsf                       INTCON,   GIE

movlw                 H'E'                     ; ніціалізація регістрів для правельної індикації

movwf                 EEP_Ind_1                   ; режим роботи EEPROM

movlw                 H'E'

movwf                 EEP_Ind_2

movfw                 TIME_SET          ; розбиваємо змінну TIME_SET

andlw                            B'00001111'                 ; на 16-розрядні десятки та одениці

movwf                 EEP_Ind_4                   ; одениці

movfw                 TIME_SET

movwf                 EEP_Ind_3                   ; десятки

swapf                            EEP_Ind_3,         f

movlw                 B'00001111'

andwf                  EEP_Ind_3,         f

;******************************************************************

 ;       ГОЛОВНИЙ ЦИКЛ ПРОГРАМИ

******************************************************************

movlw  H'21'       ; задаємо верхню границю

movwf                 MaxInt_L                      ; лічби переривань = 3873

movlw                 H'F'

movwf                 MaxInt_H

movfw                 TIME_SET          ; добавляєм TIME_SET до границі

bcf                       STATUS,   C      ; лічби переповнення таймера

addwf                  MaxInt_L,  f

btfsc                              STATUS,   C

incf                      MaxInt_H, f

movfw                 IntCount_H                   ; порівнюєм старший байт

xorwf                            MaxInt_H, w

btfss                              STATUS,   Z

goto                               Main_loop

movfw                 IntCount_L                   ; порівнюєм молотший байт

xorwf                            MaxInt_L,  w

btfss                              STATUS,   Z

goto                               Main_loop

goto                               ADD1s                ; секунда пройшла

 ; ------- Процедура перекодування числа в семисегментний код --------

Table

        addwf   PCL,f

        retlw   B'00000010'     ; цифра 0

        retlw   B'10011110'     ; цифра 1

        retlw   B'00100100'     ; цифра 2

        retlw   B'00001100'     ; цифра 3

        retlw   B'10011000'     ; цифра 4

        retlw   B'01001000'     ; цифра 5

        retlw   B'01000000'     ; цифра 6

        retlw   B'00011110'     ; цифра 7

        retlw   B'00000000'     ; цифра 8

        retlw   B'00001000'     ; цифра 9

        retlw   B'11111110'     ; пусте місце (код 10h)

        retlw   B'11111100'     ; тире (код 11h)

 ;********************* Режим індикації секунд ***********************

Show_seconds

clrf                       SB4_count

btfsc                              FLAGS,Sec                   ; якщо на індикаторі показані секунди

goto                               Show_hour                   ; повертаємся до нормального вигляду

movlw                 H'14'

movwf                 Ind_start

bsf                       FLAGS,      Sec

movwf                 SB_delay

goto                               Main_loop

Show_hour

movlw                 H'16'

movwf                 Ind_start

bcf                       FLAGS,Sec

movwf                 SB_delay

goto                               Main_loop

 ;***************** Добавляєм менути реального часу ******************

ADDmin_button

clrf                                sec

clrf                                sec10

INC_MIN min,    min10

goto                               Main_loop

 ;******************Добавляєм години реального часу ******************

ADDh_button

clrf                                sec

clrf                                sec10

INC_HOUR                  hour, hour10

goto                     Main_loop

   END                                                      ; кінець програми


Рисунок 3.2.1 - Блок-схема роботи пристрою

3.3 Розрахунок надійності пристрою

Надійність – властивість пристрою виконувати задан функції в заданих режимах і умовах застосування, обслуговування, ремонту, збереження, транспортування на протязі необхідного інтервалу часу.

Показники надійності:

1.         Безвідмовність.

2.         Довговічність.

3.         Ремонтопридатність.

4.         Збереження.

Безвідмовність – властивість безупинно зберігати працездатність до граничного стану, після настання, якого подальша експлуатація виробу економічно недоцільна.

Ремонтопридатність – пристосованість пристрою до попередження відмовлень, до можливості виявлення та усунення несправностей шляхом проведення ремонту і технічного обслуговування.

До термінів ремонтопридатності відносяться: відмовлення, збереження.

Відмовлення подія, що полягає в повній або частковій утраті працездатності пристрою.

Відмовлення бувають:

Раптов (катастрофічні) – стрибкоподібна зміна параметрів робочого виробу.

Поступов (параметричні) – постійна зміна одного або декількох параметрів з часом, що виходять за припустимі межі.

Збереження термін, протягом якого при дотриманні режимів збереження виріб зберіга працездатний стан.

Розрахунок надійності поділяється на три розділи:

1. Визначення значення інтенсивност відмовлення всіх елементів за принциповою схемою вузла пристрою.

2. Визначення значення імовірності безвідмовно роботи всієї схеми.

Визначення середнього наробітку до першого відмовлення.

Виконання розрахунків проходить наступним чином:

1.      Інтенсивність відмовлення всіх елементів визначається за формулою:

                           (3.3.1)

де:

ni – кількість елементів у схемі;

li нтенсивність відмовлень і-го елемента;

m – кількість типів елементів.

При розрахунку також потрібно враховувати інтенсивність відмовлень через пайки радіоелементів на друкованій платі.

Інтенсивність відмовлень елементів розраховуємо за формулою:

                         (3.3.2)

де:

lо нтенсивність відмовлень елементів у режимі номінального навантаження;

Кe – експлуатаційний коефіцієнт;

Кр – коефіцієнт навантаження.

Усі ці параметри беруться з довідника з розрахунку надійності.

2.      Ймовірністю безвідмовної роботи називається ймовірність того, що за певних умов експлуатації в заданому інтервалі часу не відбудеться жодного відмовлення.

Ймовірність безвідмовної роботи визначається за формулою:

                          (3.3.3)

де:

 - інтенсивність відмов всіх елементів;

t – час, (год).

За результатами розрахунків складається таблиця і графік.

3.      Середній наробіток до першого відмовлення – це час роботи пристрою до першої відмови.

Середній наробіток на відмовлення визначається за формулою:

                        (3.3.4)

Розрахунок надійності пристрою приведено далі.


Анотація

Завданням даної курсової роботи є створення схеми електричної принципово годинника-будильника-термометра з ІЧ ПК. В ході виконання курсової роботи розроблено структурну та електричну принципову схему пристрою та програму тестування роботи пристрою, та проведено розрахунок надійності його роботи.

Виконання дано курсової роботи змусило повторити та закріпити вивчений протягом навчального року матеріал з предмету «Мікропроцесорні системи», а також звернутися до додаткової літератури та вивчити багато нового.


Література

1.         Бороволоков Э.П. Фролов В.В. «Радиолюбительские схемы» // К.: Кондор – 1995 – 6 с.

2.         Якименко Ю.І. Терещенко Т.О. Сокол Є.І. «Мікропроцесорна техніка» // К.: Кондор – 2004 24 с.

3.         Методичн вказівки щодо виконання курсової роботи.

4.         Вершинин О.Е. «Применение микропроцессоров для автоматизации технологических процессов» // Л.: Энергоатомиздат, 1986.

5.         Самофалов К.Г., Викторов О.В., Кузняк А.К. «Микропроцессоры» // К.: Техника, 1986.





© 2010 Интернет База Рефератов
