Курсовая работа: Диагностика слуха

Министерство образования и науки Украины

Национальный технический университет Украины

“Киевский политехнический институт”

Курсовая работа

По дисциплине

“ Электронные диагностические аппараты и системы”

на тему:

“Диагностика слуха”

Киев 2009


Аннотация

В данной работе рассматриваются случаи нарушения слуха, проблемы, возникающие в связи с этим, методы диагностики нарушений, а так же приводится описание аппаратуры, используемой в данной области.


Введение

Нарушения слуха являются наиболее распространенной врожденной патологией новорожденных. По данным Второй международной конференции по скринингу новорожденных, диагностике и раннему вмешательству (2nd International Conference on Newborn Hearing Screening Diagnosis and Intervention, 2002), частота нарушений слуха наблюдается у 3 из 1000 новорожденных, что в два раза больше, чем частота патологии несращения губы (неба), в два раза больше, чем частота синдрома Дауна и в десять раз больше, чем частота фенилкетонурии у новорожденных. Поэтому проблема раннего выявления нарушений слуха вызывает повышенное внимание специалистов-аудиологов всего мира.

Слух важнейшее из человеческих чувств. Несмотря на то, что здоровые люди ценят его меньше, чем зрение. А ведь с помощью слуха мы поддерживаем более тесную связь с окружающим миром, чем с помощью зрения.

В отличие от зрения, слух действует непрерывно, даже во сне. Его невозможно «выключить».

Слух – первое чувство, которое формируется у ребенка. Еще в утробе матери он начинает слышать и узнавать окружающие звуки.

Слух – самое острое человеческое чувство. Интенсивность звука, вызывающего в ухе самое слабое слуховое ощущение, в десять в десятой степени (!) раз меньше, чем аналогичная интенсивность света.

Слух – самое совершенное чувство. Он может не только различать огромный диапазон звуков, но и точно определять пространственное нахождение их источника.

Слух позволяет нам чувствовать себя в безопасности. Только он дает возможность услышать шум приближающегося сзади автомобиля и вовремя среагировать.

Слуховой орган имеет настолько сложное устройство, что до сих пор ни одно техническое приспособление не в силах полностью его заменить. В то время как близорукость элементарно корректируется с помощью очков.


1. Диагностика слуха

1.1 Общие сведения

Диагностика слуха - важнейшая часть слухового протезирования. Человеческое ухо имеет сложное устройство и благополучная работа всех его компонент является залогом хорошего слуха.

Человеческое ухо имеет сложное устройство. Функционально ухо делят на три основные части:

Внешнее ухо

Среднее ухо

Внутреннее ухо

На рисунке ниже показаны основные элементы уха, здоровье которых оказывает непосредственное влияние на coстояние слуха.

Анатомия человеческого уха

Внешнее ухо

Одно из важнейших чувств человека - слух - начинает свой путь с внешнего уха. Окружающий человека звук coбирается ушной раковиной и поступает в слуховой канал (1), где звуковые волны усиливаются для облегчения понимания речи. Одновременно ушной канал играет защитную функцию, обеспечивая защиту от внешних воздействий другой важной части уха - барабанной перепонки (2) - гибкой мембраны, приводимой в движение колебаниями звуковых волн.

Среднее ухо.

Звуковые колебания, продолжая свое движение от барабанной перепонки в среднее ухо, приводят в движение три тонкие косточки, также известные под названиями - молот, наковальня и стремечко (3, 4, 5). Эти косточки еще больше усиливают звуковые колебания прежде, чем передать их во внутреннее ухо.

Внутреннее ухо.

Внутреннее ухо, называемое также улиткой, из-за сходства co спиральной раковиной улитки, coдержит сложную систему трубок, заполненных жидкостью. Звуковые волны, попадающие во внутреннее ухо через овальное окно (6), вызывают движение жидкости, а та в свою очередь колебания крошечных ворсинок, покрывающих внутренние стенки улитки. Ворсинки преобразуют колебания в электрические импульсы, которые через слуховой нерв (9) поступают в мозг. Мозг производит обратное преобразование нервных импульcoв в слуховые образы.

Благополучная работа всех его компонент является залогом хорошего слуха. В ходе диагностического обследования специалисты проводят специальное тестирование, по результатам которого строится аудиограмма.

При проведении слуховой диагностики проводится аудиометрический тест, результатом которого является построение аудиограммы. Аудиограмма - графическое представление споcoбности уха различать звуки различной частоты в зависимости от их громкости. Снятие аудиограммы производится для каждого уха пациента.


От результатов диагностики и ее своевременности зависит выбор споcoбов лечения и восстановления.

Специалисты разделяют все случаи потери слуха на три основных типа:

Кондуктивная - потеря проводимости звука

Нейросенcoрная - потеря чувствительности нервных окончаний

Смешанная - включает оба предыдущих типа

Кондуктивный тип потери слуха имеет отношение к внешнему и среднему уху. Проявляется как нарушение нормальной передачи звука через слуховой канал и/или среднее ухо к внутреннему уху.

Наиболее частые причины случаев кондуктивной потери слуха - закупорка слухового канала ушной серой, перфорация барабанной перепонки, жидкость в среднем ухе (часто встречается у детей), повреждения или дефекты косточек среднего уха.

Нейросенcoрный. Этот тип повреждений cлучается когда нервные окончания внутреннего уха теряют чувствительность. Они становятся неспоcoбны преобразовывать звуковые колебания в электрические сигналы, необходимые слуховому нерву. Слуховой нерв также может стать причиной повреждений слуха, не обеспечивая попадание сигналов в мозг. Хотя это повреждение может быть вызвано воздействием чрезмерного шума (при длительной работе в шумной обстановке), главной причиной является возрастное старение.


1.2 Игровая аудиометрия

Современная диагностическая аппаратура позволяет выявлять нарушения слуха в любом возрасте, даже у новорожденных. При этом аудиологическое обследование у детей различных возрастных групп имеет свои особенности.

Своевременное определение состояния слуховой функции у детей дошкольного возраста также имеет крайне важное значение, поскольку от этого зависит развитие речевой функции, интеллекта ребенка, а также лечение, обучение и протезирование слуховыми аппаратами. При этом ранняя диагностика тугоухости находится в сфере деятельности педиатра и отоларинголога поликлинического звена здравоохранения.

Исследование слуха у детей значительно сложнее, чем у взрослых и имеет свою специфику. Определение порогов слуха с помощью компьютерной аудиометрии по слуховым вызванным потенциалам требует наличия дорогостоящей аппаратуры, а тональная пороговая аудиометрия не всегда получается из-за непонимания ребенком предлагаемых во время исследования инструкций или нежелания их выполнять.

При работе с детьми дошкольного возраста, необходимо придавать исследованию максимально игровой характер, чтобы вызвать у ребенка заинтересованность в самой процедуре.

Оптимальным прибором для раннего выявления расстройств слуха у детей от 2 до 7 лет, которым могут пользоваться оториноларингологи в поликлинических или стационарных условиях, а также педиатры поликлиник, является аудиометр фирмы MAICO “PILOT HEARING TEST” (рис.1), удачно сочетающий в себе возможности для исследования слуха с помощью игровой и речевой аудиометрии.


Рис. 1. PILOT HEARING TEST

Восприятие речи занимает одно из основных мест в интеллектуальном развитии ребенка, а речевая аудиометрия оценивает слух по главному его показателю – разборчивости речевых сигналов. Уровень восприятия речи можно легко определить с помощью теста пилота”. Аудиометр MAICO “PILOT HEARING TEST” предлагает тесты со словами, состоящими как из одного слога, так и из нескольких слогов на семи уровнях громкости от 25 до 70 дБ.

Преимущества речевой аудиометрии перед обычным исследованием с помощью шепотной и разговорной речи известны:

текст и дикция постоянны

громкость подаваемой речи регулируется

потерю слуха можно оценить не в метрах, а в децибелах.

Перед началом тестирования ребенок должен выучить правильные названия предметов на доске картинок. Это можно сделать с помощью режима “ОБУЧЕНИЕ”. Ребенок будет слышать предложения (например: Покажи ножницы! Где мишка?) с постоянным уровнем звукового давления 70 дБ.

Схема проведения самого исследования с помощью аудиометра MAICO “PILOT HEARING TEST следующая. Сначала нужно заинтересовать ребенка, сказав, например: “Сегодня ты будешь проходить тест пилота. Если ты пройдешь его, то получишь вот эту наклейку. Пилот сейчас будет спрашивать тебя о картинках на этой доске. Если ты понимаешь, о какой картинке он спрашивает, пожалуйста, покажи на нее пальчиком. Сначала пилот говорит довольно громко, но потом его голос становится все тише. Поэтому нужно слушать очень внимательно”.

Ребенок слышит слова, которые подаются в одно или оба уха пациента через воздушные телефоны, и показывает на таблице передаваемое ему слово. Врач контролирует ответ через наушник оператора и регистрирует ответ на специальном бланке. Поскольку в ходе теста громкость автоматически снижается, то определяется минимальный уровень громкости, при котором ребенок может различать слова. Таким образом, нет необходимости изменять уровень громкости и настройку системы.

Имеется 4 варианта наборов слов, которые специально подобраны и доступны для понимания ребенком.

Маленький пациент награждается наклейкой пилота. Как правило, даже 2-3 летние дети охотно вовлекаются в процесс исследования и дают достоверные ответы.

Данное исследование позволяет выявить одностороннюю тугоухость, определить разборчивость речи и порог ее восприятия.

При этом результаты аудиометрии теряют обычную форму составления кривых и приближаются к методу оценки восприятия разговорной и шепотной речи, только с точно дозированными по интенсивности сигналами.

Если ребенок понимает все слова, сказанные на уровне громкости 25 дБ, то у него очень хороший слух. Слух ребенка в норме, если он понимает слова, сказанные на уровне 35-40 дБ. Если ребенок понимает только слова более высокого уровня громкости, ему следует пройти дальнейшее аудиометрическое обследование.

Исследование слуха этим методом требует определенного уровня интеллекта у ребенка. Многое зависит и от умения наладить контакт с ребенком. Однако все усилия вознаграждаются тем, что уже у 2-3-хлетнего ребенка во многих случаях удается провести исследование слуха и получить его полноценную характеристику.

Также аудиометр имеет возможность для проведения тестов с применением тонального звукового сигнала на 8 тестируемых частотах. Дополнительно имеются колонки для исследования в свободном звуковом поле.

Все кнопки управления аудиометра замаскированы веселыми картинками, например бабочкой или воздушным змеем, то есть исследование слуха носит максимально игровой характер. Значение каждой картинки (кнопки) указано в краткой инструкции. Например, группы слов (1,2,3,4) указаны индикаторами на хвосте аэроплана. Чтобы выбрать группу слов, нужно нажать на “облако” (SERIES).

На жидкокристаллическом экране во время проведения теста появляется изображение тестируемого слова и ряд других характеристик.

Использование этого метода для педиатра и отоларинголога поликлиники особенно важно, поскольку исследование слуха он может провести самостоятельно, а выявление снижения слуха становится основанием для направления ребенка в специализированное учреждение.

“Тест пилота можно использовать и как скрининговый тест для детей в возрасте 2-7 лет.

Данные обследования на аудиометре MAICO “ PILOT HEARING TEST” отличаются точностью и быстротой получения. Тест в связи с его простотой и малыми затратами рекомендован для широкого использования с целью раннего выявления нарушений слуха у детей дошкольного возраста.

Импедансометрия, позволяющая обнаружить патологию среднего уха и уточнить ее характер, является ценным объективным методом для обследования детей с подозрением на нарушение слуховой функции.

Цветные, адаптированные к детскому возрасту и простые в управлении приборы “Race car (Гоночный автомобиль) MI 22 и MI 23 (рис.2,3) делают измерение импеданса и регистрацию акустического рефлекса приятными и забавными для детей. Изображение на жидкокристаллическом экране прибора движущегося автомобиля сохраняет внимание ребенка во время проведения теста.



Рис. 2. Race car - MI 22



Рис. 3. Race car - MI 23

Если ребенок не говорит или не вертит головой, автомобиль начинает и продолжает движение, и ребенок “выигрывает гонки”. Если проведение теста срывается, то у автомобиля спускаются шины” и ребенку приходится продолжить “гонки”. Если ребенок успешно прошел исследование, на экране появляется изображение “финиша” и “приветствия толпы”. Ребенку нравиться проведение исследования, так как он чувствует себя водителем гоночного автомобиля. Тимпанометрия занимает всего несколько секунд.

Меню управления прибора может быть легко адаптировано к индивидуальным требованиям, то есть можно сменить тест с автогонками для детей на нормальный тест измерения импеданса у лиц старшего возраста.

Регистрация акустического рефлекса проводится на 4 частотах. Встроенный принтер быстро распечатает результаты теста.

Прибор МI 23 имеет встроенный аудиометр с воздушным звукопроведением по 8 частотам от 250 до 8000 Гц с 0 до 80 дБ. Данные аудиометрии с обоих ушей хранятся в памяти и могут быть распечатаны позднее.

Общеизвестно, что чем раньше у ребенка будет выявлено нарушение слуха, тем выраженнее будет результат лечения и реабилитации. Применение простых в управлении и приемлемых для детей игровых приборов для исследования слуха должно шире внедряться в практическое здравоохранение.[3]

1.3 Аудиометры

1.3.1 Аудиометр ОРБИТЕР 922

Клинический аудиометр ОРБИТЕР 922 выполнен в лучших традициях компании Madsen разрабатывать удобную для пользователя аудиологическую аппаратуру высокого качества. Внимание при этом было уделено не только высоким стандартам технического качества, но и эргономике, надежности и простоте использования.

ОРБИТЕР 922 приходит на смену модернизированной OB 822 - наиболее широко используемой в мире модели клинического аудиометра – и представляет собой двухканальный настольный аппарат сходных размеров. На этом все сходство заканчивается: ОРБИТЕР 922 один из разумных многоязыковых аппаратов нового поколения, выпускаемых Madsen, который управляется программным обеспечением, оснащен собственным дисплеем с клавиатурой и способен поддерживать двустороннюю связь с компьютером (что также позволяет осуществлять дистанционное управление аудиометром с ПК).

ОРБИТЕР 922 версия 1 и 2

ОРБИТЕР 922 недавно был доступен в двух версиях, версия 2 обеспечивала дополнительные возможности и производительность обработки цифрового сигнала (ОЦС; DSP-digital signal processing). Производство версии 1 было прекращено в декабре 1997 г., а версия 2 получила название ОРБИТЕР 922-2.

Среди множества характеристик аппарата имеются следующие:

аудиограмма вычерчивается в режиме реального времени на большом, четком графическом дисплее;

два отдельных и идентичных канала (лев/прав или канал 1/канал 2)

дополнительный встроенный термический принтер или возможность распечатки на периферийном принтере;

встроенный усилитель свободного поля, S-образный микрофон специалиста и контрольный громкоговоритель;

многочисленные преобразования калибровок, занесенные в долговременную память;

индивидуальная настройка головных телефонов, малогабаритные головные телефоны с ушным вкладышем*, костный вибратор, маскирующий вставной головной телефон и свободное поле;

список слов может храниться в оперативной памяти;

непосредственное управление CD плеером (присутствие необязательно: список слов отображается на жидкокристаллическом дисплее одновременно со счетчиком слов и счетом очков в процентах);

абсолютно бесшумное управление по всему диапазону аттенюатора.


Пример аудиограмм

ОРБИТЕР 922 (с ОЦФ) оборудован двумя отдельными осцилляторами и обладает следующими высокими эксплуатационными качествами:

расширенное высокочастотное (РВ; EHF-extended high frequency) тестирование до 20 тыс. Гц;

полная аудиометрия Бекеши;

моноуральное тестирование;

точность частоты ±0,03 %;

высокое разрешение кратных частот в приращении 6/12/24/48 точек деления на октаву, либо при таком низком уровне как 1Гц

Легко обучаться, быстро использовать

Компания Madsen Electronics сделала обучение пользованием и эксплуатацию ОРБИТЕРА 922 такими легкими, что вы можете больше времени уделять пациентам, а не своему аудиометру. Аппарат имеет два режима работы – обычный и расширенный, которые выбираются с пускового экрана.

Многоязыковой графический дисплей

Многоязыковой интерфейс ОРБИТЕРА 922 облегчает обучение и ускоряет работу. Тип теста и опции, дата и время теста, а также все тестовые данные постоянно отображаются на четком жидкокристаллическом экране.

Любая классификация может быть непосредственно наложена на матрицу аудиограммы на экране - все символы для прослушивания, условия теста и маскировка записывается безошибочно и автоматически, экономя таким образом время и устраняя источник распространенных ошибок.

Экономить время можно с помощью записанных в память тестов

Вам не обязательно быть экспертом по оборудованию для того, чтобы управлять ОРБИТЕРОМ 922 – настройка теста происходит быстро и просто. Вы также можете запустить из памяти удобный для вас тест одним нажатием клавиши.

Акцент на речевой аудиометрии

В знак признания того, что речевая аудиометрия все чаще и чаще применяется в слуховой диагностике, Madsen Electronics разработала ОРБИТЕР 922 с таким расчетом, чтобы сделать проведение речевого теста и подсчет результатов легкими как никогда ранее.

Список слов может быть внесен в оперативную память устройства и отображаться на ЖК-дисплее или введен с CD плеера и контролироваться непосредственно с ОРБИТЕРА 922. Подсчет результатов облегчен за счет размещенного на экране счетчика слов, который автоматически записывает очки.

Наблюдение за пациентом

Усовершенствованная система связи и наблюдения за пациентом расширяет и облегчает возможности двусторонней связи с пациентом: ОРБИТЕР 922 оснащен микрофоном специалиста и контрольным громкоговорителем.

Дополнительные возможности

Имеются следующие дополнительные возможности: вывод данных на встроенный или периферийный принтер, подсоединение внешней клавиатуры, дистанционное управление с ПК, устройство усиления оптического сигнала VERA 103, CD плеер, внешние прерыватели, головные телефоны Косса (Koss) или Сеннхайзера (Sennheiser) для высокочастотной аудиометрии.

Дополняя и переделывая конфигурацию

ОРБИТЕР 922 разработан для того, чтобы удовлетворить ваши возрастающие требования, не только сегодня, но и в будущем. Поэтому он был оснащен большим количеством коммуникационных портов и приспособлений. Помимо штатных портов для наушников, измерителя костной проводимости, встроенного микрофона, громкоговорителей, CD или кассетного проигрывателя и т.д., аудиометр может быть подсоединен к ПК или другой периферии: параллельному принтеру, клавиатуре, дополнительным телефонам, VERA 103. Также предусмотрены выходные устройства для управления CD плеером и обеспечения его питанием.

Более того, ОРБИТЕР 922 по желанию заказчика может быть оснащен ORBICONTM - собственным программным обеспечением компании Madsen.

Эта компьютерная программа позволяет местному дистрибьютору Madsen конфигурировать аппарат для того чтобы удовлетворить специфические запросы клиента, практически создать ваш персональный аудиометр.

В дополнение к выбранным вами стандартным настройкам, символам аудиограмм, командам для распечатки, драйверам принтеров, альтернативному языку, ORBICON может догрузить ваш излюбленный речевой материал и занести его в оперативную память аудиометра. Более того, стандартная конфигурация прав./лев. может быть изменена на канал 1/канал 2, т.е. левый канал всегда стимулирующий, а правый – маскирующий. Для тех стран, которые предпочитают, чтобы левая сторона оператора сообщалась с правым ухом пациента (испытуемый обращен лицом к оператору), ОРБИТЕР 922 может быть конфигурирован так, чтобы отвечать этим требованиям.[1]


1.3.2 Аудиометр автоматизированный АА-02 (поликлинический)

Аудиометр автоматизированный АА-02 предназначен для оценки функционального состояния слухового анализатора человека путем определения порогов слышимости по воздушному и костному звукопроведению методом сравнения слуха обследуемого с характеристиками, эквивалентными порогу слышимости отологически нормального человека.

Аудиометр АА-02 по функциональным возможностям относится к аудиометрам типа 3 по ГОСТ 27072 -86 и может использоваться для диагностики слуха в различных медицинских учреждениях.

Конструктивно аудиометр АА-02 выполнен в пластмассовом корпусе OKW, имеет клавиатуру пленочного типа с тактильным эффектом, индикацию режимов работы и результатов обследования на ЖК-дисплее. Аудиометр прост в управлении, имеет небольшой вес и габариты.

Функциональные возможности аудиометра АА-02

определение потерь слуха при воздушном и костном звукопроведении

маскировка неисследуемого уха широкополосным или узкополосным шумом

два режима работы:

ручной - с участием медицинского персонала автоматизированный - по встроенной программе

проведение 4-х надпороговых тестов:

ИМПИ (SISI) - индекс малых приростов интенсивности,

дифференциальный порог (ДП) по Luscher,

уровень (порог) дискомфорта,

тест распада тона (адаптации, Carhart).

программирование процедуры обследования в автоматизированном режиме работы (позволяет выбрать частоты, на которых будет проводиться обследование, провести скрининговое обследование)

индикация подачи тестового сигнала

индикация текущих параметров сигнала и ответов пациента

звуковая сигнализация о завершении процесса обследования в автоматизированном режиме работы

воспроизведение результатов обследования на индикаторе

возможность подключения термопринтера или компьютера

Технические параметры аудиометра АА-02

Воздушное звукопроведение

частоты:

(погрешность установки +1%)

125, 250, 500, 750, 1000, 1500, 2000, 3000, 4000, 6000, 8000 Гц

уровни прослушивания:

(шаг 5 дБ)

от -10 до 110 дБ на 500...4000 Гц

от -10 до 80 дБ на 125 Гц

от -10 до 95 дБ на 250 Гц

от -10 до 100 дБ на 8000Гц

погрешность установки уровня прослушивания:

+3 дБ на 125... 4000 Гц

+5 дБ на 6000 и 8000 Гц

погрешность разницы уровней прослушивания

для двух соседних ступеней

+1 дБ
ослабление тонального сигнала при его выключении не менее 95 дБ
коэффициент гармоник тонального сигнала при максимальном уровне прослушивания не более 2%

Костное звукопроведение

частоты (погрешность установки +1%): 250, 500, 750, 1000, 1500, 2000, 3000, 4000 Гц
уровни прослушивания:(шаг 5 дБ, погрешность установки +3 дБ)

от -10 до 60 дБ на 500...4000 Гц

от -10 до 40 дБ на 250 Гц

погрешность разницы уровней прослушивания для двух соседних ступеней +1 дБ
ослабление тонального сигнала при его выключении не менее 75 дБ
коэффициент гармоник тонального сигнала при максимальном уровне прослушивания не более 5%

Маскирующий шум

уровни прослушивания широкополосного шума (шаг 5 дБ): от 0 до 110 дБ
уровни прослушивания узкополосного шума (шаг 5 дБ):

от 0 до 105 дБ на 500...3000 Гц

от 0 до 65 дБ на 125 Гц

от 0 до 85 дБ на 250, 6000, 8000 Гц

от 0 до 95 дБ на 4000 Гц

Общие характеристики

питание: от сети переменного тока 220В+22В, 50 Гц

потребляемая мощность: не более 30 ВА

габаритные размеры: 230х130х225 мм

масса: не более 2 кг

Подключение термопринтера или компьютера к аудиометру АА-02

Термопринтер позволяет выводить на печать аудиограмму непосредственно после обследования пациента. Подключение термопринтера к аудиометру производится с помощью устройства интерфейсного.

Компьютер, после установки на него программы обработки результатов аудиометрических обследований, дает возможность создавать базу данных пациентов, отображать результаты обследований на экране монитора и распечатывать их на любом принтере, подключенном к компьютеру. База данных состоит из набора индивидуальных карточек пациентов, разбитых на картотеки по произвольному признаку. В каждой карточке содержатся сведения о пациенте (ФИО, пол, год рождения, адрес, место работы) и сведения о пройденных им обследованиях (дата обследования, аудиограмма, заключение врача). Программа обработки очень проста в освоении и требует минимальных навыков в работе с компьютером. Программа имеет два основных рабочих окна - "Картотека" и "Обследование".


Рисунок 2. Вид окна Обследование. Щелкните на картинке для увеличения.

Рисунок 1. Вид окна "Картотека". Щелкните на картинке для увеличения

Окно "Картотека" (рис. 1) служит для создания карточки нового пациента, изменения данных в имеющейся карточке, удаления данной карточки из картотеки и перехода для работы в окно "Обследование".

В окне "Обследование" производится просмотр аудиограмм, составление заключения, запись и вывод на печать результатов текущего обследования, а также просмотр и вывод на печать результатов любого из записанных раннее обследований.

Подключение компьютера к аудиометру производится с помощью устройства интерфейсного.

Требования к компьютеру:

операционная система Windows 98/2000/XP

наличие свободного СОМ-порта

разрешение экрана монитора 800х600 или 1024х768

Комплект поставки

Аудиометр

Телефон аудиометрический ТА-01

Вибратор аудиометрический ВА-01

Кнопка пациента

Шнур сетевой

Руководство по эксплуатации

Бланк аудиограммы

Дополнительное оборудование

Термопринтер, в том числе:

термопринтер DPU-414

сетевой адаптер

устройство интерфейсное АА-02

кабель

термобумага

руководство пользователя

Комплект для работы с компьютером, в том числе:

дискета с программой АА-02

устройство интерфейсное АА-02

кабель

руководство пользователя

ВОЗМОЖНОСТИ ДИАГНОСТИКИ

Aудиологическая лаборатория проводит самые современные исследования слуховой функции с использованием двух- и многокомпонентной тимпанометрии (исследование функции барабанной перепонки), аудиометрии в расширенном диапазоне частот, УЗВ и другие сложные объективные методы исследования слуха больного.

Проводится транскраниальная импульсная биполярная электростимуляция головного мозга воздействие на головной мозг и внутричерепные нервы сквозь кости черепа электроимпульсами (один из методов лечения снижения слуха). Все методы исследования направлены на раннюю диагностику нарушений слуха и возможную их коррекцию.

Вестибулологическая лаборатория, исследующая состояние органа равновесия, оснащена оборудованием для проведения комплексного вестибулологического исследования, т.е. исследования функции равновесия. С помощью этих исследований проводится диагностика ранних вестибулярных поражений и их уровня, а также разрабатываются комплексы реабилитационных мероприятий.

В микроэндоскопической лаборатории проводятся различные эндоскопические вмешательства при заболеваниях носа и околоносовых пазух, а также на слезно-носовых путях. Кроме того, изучаются этиологические и патологические иммунологические механизмы формирования различных заболеваний ЛОР-органов и их осложнений (хронический тонзиллит, фурункул носа, синуситы, ото- и риногенные внутричерепные осложнения). [4]

Оптимальный алгоритм диагностики нарушений слуха в лечебно-профилактических учреждениях

Клиническая аудиология в настоящее время располагает большим фактическим материалом по дифференциально диагностическим методам исследования слуховой функции. Не касаясь систематизации накопленных фактов,нам представляется целесообразным охарактеризовать диагностическую информативность того или иного аудиометрического теста, наиболее часто используемого в лечебно-диагностических учреждениях г.Москвы. Как известно, начальным звеном любого диагностического исследования является стандартная тональная пороговая аудиометрия, в диапазоне частот 125-8000 Гц. Аудиометрия должна проводиться на калиброванном аудиометре. Учитывая субъективный характер исследования, тональную пороговую аудиометрию целесообразно перепроверять камертональными тестами. Не загружая больного, с этой целью достаточно проведение двух камертональных тестов-это опыт Федеричи и опыт Вебера.

При этом не следует забывать,что положительным опыт Федеричи выпадает при нейросенсорной тугоухости и отрицательным – при кондуктивной тугоухости с костно-воздушным интервалом, превышающим 20 дБ. Латерализация звука в опыте Вебера при кондуктивной тугоухости будет происходить в хужеслышащее ухо, а при нейросенсорной тугоухости – в лучшеслышащее ухо.

Таким образом,уже тональная пороговая аудиометрия и камертональные опыты позволяют определить характер тугоухости: кондуктивная, смешанная или кохлеарная.

При возрастной инволюции слуха и при развитии нейросенсорной тугоухости в первую очередь страдает высокочастотный диапазон (8-20 кГц), поэтому для раннего выявления слуховых нарушений оправдано применение аудиометрии в расширенном диапазоне частот. Такие исследования проводятся только по воздушному звукопроведению, т.к. костные вибраторы коммерческих аудиометров, ввозимых в нашу страну, ограничены частотным диапазоном до 8 кГц. Однако не следует забывать, что впервые исследование слуховой чувствительности в расширенном диапазоне частот по костному звукопровеению было осуществлено Б.М. Сагаловичем и О.И. Симбирцевой в лаборатории патофизиологии и акустики МНИИ уха, горла и носа МЗ РФ. Диагностическая ценность этих методов подтверждена многочисленными исследованиями. Для определения топики слуховых нарушений необходимо опредление слуховой чувствительности к ультразвуку по методу Б.М. Сагаловича. Метод позволяет дифференцировать истинную нейросенсорную тугоухость и вторичную (псевдонейросенсорную), различные виды кондуктивной тугоухости, а также гидропс лабиринта.

Из надпороговых исследований наиболее информативным является метод определения порогов слухового дискомфорта и речевая аудиометрия с определеним порога недифференцированной речи, 50% разборчивости речи,100% разборчивости речи и разборчивости речи при максимальном звучании речевого сигнала с целью выявления скрытого ФУНГа. Методы, обеспечивают дифференциальную диагностику кохлеарных, ретрокохлеарных и кондуктивных нарушений. Включение объективных методов исследования слуховой функции в диагностический алгоритм должно обосновываться конкретными задачами. Для раннего выявления слуховой недостаточности у новорожденных – регистрация вызванной отоакустической эмиссии и слуховых вызванных потенциалов. Для раннего выявления кондуктивной тугоухости различного генеза – акустическая импедансометрия и т.д.

Итак, многолетний опыт работы, позволяет нам очертить диагностический алгоритм, необходимый для адекватной диагностики слуховых нарушений. Это пороговая аудиометрия, в стандартном и расширенном диапазоне частот, камертональные пробы Федеричи и Вебера., определение слуховой чувствительности к ультразвуку, а также регистрация порогов слухового дискомфорта, речевая аудиометрия. Включение объективных методов исследования в диагностический алгоритм должно осуществляться по строгим показаниям.

Описанный диагностический алгоритм слуховых нарушений может проводиться как в стационарных, так и в амбулаторных условиях г.Москвы с учетом достаточного технического оснащения лечебно-диагностических учреждений.

Возможности доклинической диагностики поражения органа слуха на основе регистрации вызванной отоакустической эмиссии.

Особое место в диагностике состояния слухового анализатора в настоящее время занимают объективные методы исследования слуха, новейшим и перспективным из которых является регистрация и анализ вызванной отоакустической эмиссии, феномен которой открыт Д.Кемпом в 1978 г. Ранее существовавшие объективные методы не позволяли непосредственно судить о функциональном состоянии наружных волосковых клеток и гидромеханике улитки, и только регистрация отоакустической эмиссии дает возможность прицельного изучения этих важнейших аспектов, так как основная роль в ее генерации принадлежит электромеханической активности наружных волосковых клеток.

В клинической практике используют, в основном, различные классы вызванной отоакустической эмиссии, в частности, задержанную вызванную отоакустическую эмиссию (ЗВОАЭ), которая представляет собой акустический сигнал, излучаемый, в основном на 8-12 мс после включения акустической стимуляции и продолжающийся 10-30 мс. Однако, вопрос о критериях оценки и даже выявляемости ЗВОАЭ до настоящего времени не получил окончательного разрешения. Было обследовано 58 нормально слышащих лиц в возрасте от 17 до 70 лет. Средняя суммарная амплитуда ЗВОАЭ составила 5,39?1,19 дБ уровня звукового давления (УЗД). Разброс абсолютных значений суммарной амплитуды ЗВОАЭ оказался весьма значительным: от 22,8 дБ УЗД до –10 дБ УЗД. Принимая во внимание в качестве общепринятого критерия достоверности наличия ЗВОАЭ значение суммарной амплитуды 3 дБ УЗД, общая выявляемость ЗВОАЭ составила 89,66% (по литературным данным - от 70 до 100%). С целью выявления возможных возрастных различий параметров ЗВОАЭ обследованные были разделены на две возрастные группы: от 17 до 49 лет (1-я группа - 35 человек) и от 50 до 70 лет (2-я группа – 23). Анализ данных регистрации ЗВОАЭ показал, что различие значений выявляемости и средней суммарной амплитуды между возрастными группами статистически недостоверно (р?0,05). Учитывая факт значительного межиндивидуального разброса абсолютных значений суммарной амплитуды вне зависимости от возраста, этот параметр вряд ли может рассматриваться в качестве критерия ЗВОАЭ. Сходные результаты получены при анализе параметров отдельных частотных компонентов ЗВОАЭ (0,5; 1,0; 2,0 и 4,0 кГц). Учитывая это обстоятельство, мы предприняли исследование влияния подавления феномена ЗВОАЭ в ответ на ипсилатеральную акустическую стимуляцию.

В качестве стимула использовался широкополосный щелчок, в качестве маскера – чистые тоны частотой от 0,5 до 4,0 кГц интенсивностью от 10 до 45 дБ нПС, предъявляемые как одномоментно со стимулом, так и предшествующие ему с интервалом 3 мс. Полученные результаты использовали для построения настроечных кривых (НК) изосуппрессии. В результате анализа усредненных НК суммарной амплитуды и амплитуды отдельных частотных компонентов ЗВОАЭ выявлены их характерные особенности для каждой возрастной группы. Обнаружены существенные отличия показателей предшествующей маскировки по сравнению с одновременной и в каждом случае – между возрастными группами. Они касались интенсивности маскирующих тонов, необходимых для достижения 50%-ной суппрессии ЗВОАЭ, ширины НК, соответствия пиков НК определенным частотам маскирующих тонов.

В тех наблюдениях, когда профиль НК изосуппрессии не соответствовал возрастной группе (сужен частотный диапазон НК, пики НК смещены в низкочастотную часть спектра маскирующих тонов, увеличена интенсивность маскирующих тонов, необходимых для достижения 50%-ной суппрессии амплитуды ЗВОАЭ) или тест ЗВОАЭ был недостоверен при наличиии аудиометрических кривых, соответствующих возрастной норме, можно думать о возможной доклинической форме сенсоневральной тугоухости.

Как измерить остроту слуха?

Проблема

Дефекты слуха, возникающие из-за врожденных аномалий, болезней, преклонного возраста, - сущий бич для миллионов людей. Для многих из них единственным средством помощи остается слуховой аппарат - нехитрое электронное устройство, предназначенное для усиления звука. Но беда в том, что, усиливая громкость звука, слуховые аппараты не делают его более разборчивым: многие владельцы слуховых аппаратов жалуются, что слышат звук, но ничего не могут разобрать в той какофонии, которая слышится из наушника, не могут понять речь собеседника, выделить ее из фоновых шумов. И это вовсе не из-за плохого качества аппарата, а из-за принципиальной проблемы: слуховые усилители компенсируют потерю чувствительности слуха, но не потерю его разрешающей способности, т.е. способности различать звуки. А именно эта способность больше всего страдает при дефектах слуха.

Чтобы создавать приборы, которые могут не только усиливать звуки, но и обеспечивать сносную возможность их различения, нужна, помимо прочего, точная диагностика: измерение как чувствительности, так и разрешающей способности слуха пациента. Что касается чувствительности, то здесь нет проблем: аудиометр - прибор для тестирования чувствительности слуха - есть в любом приличном аудиологическом кабинете. С измерением же разрешающей способности дело обстоит куда хуже. До сих пор основным методом оценки этого свойства слуха остается так называемая речевая аудиометрия. Всякий, кто бывал на обследовании у отоларинголога, знает, что это такое. Врач шепчет какие-то слова и просит пациента повторить их. Может пациент повторять слова - слух хорош, не может - плох. Достоинство такой процедуры - ее простота, но больше ничего хорошего в ней, пожалуй, нет. Ведь успешность повторения слов зависит не только от остроты слуха пациента, но и от дикции врача, используемых слов (одни звуки распознаются легче, другие - труднее), знакомства пациента с набором слов (можно угадать слово по его части) и множества других причин, к слуху никак не относящихся. Конечно, можно использовать записанные на магнитофон стандартные наборы слов, произносимых профессиональными дикторами, с выверенной громкостью. Но все это - полумеры. Ведь такой способ в принципе не дает оценку разрешающей способности слуха в строгих физических единицах.

Между тем для современной физиологии вовсе не секрет, чем обусловлена разрешающая способность слуха. Орган слуха начинает анализ звуков с того, что разлагает их на составляющие частоты. Чувствительные слуховые клетки настроены каждая на свою частоту: если сигнал содержит некоторую частоту звуковых колебаний, то откликается соответствующая группа клеток. Чем острее частотная настройка, тем тоньше, детальнее анализ. При многих дефектах слуха острота частотной настройки падает, из-за этого и снижается способность отличать одну частоту от другой, один звук от другого, сигнал от шума.

Все это известно. И есть способы измерения остроты частотной настройки слуха. Большинство из них основано на эффекте маскировки, суть которого проста. При одновременном включении двух звуковых сигналов - тихого и громкого - тихий звук (тест) будет заглушен, замаскирован громким (маскером). Но эффективность маскировки зависит от соотношения частот маскера и теста. Если эти частоты близки, то маскировка происходит даже при не очень большой громкости маскера, потому что и маскер, и тест воздействуют на одни и те же чувствительные клетки. Когда частоты различны, маскировка слабее, и чтобы заглушить тест, нужен намного более громкий маскер. Если показать на графике, как эффективность маскировки зависит от частоты, то получится V- образная кривая (рис.1); она-то и показывает остроту частотной настройки: чем кривая уже, тем настройка острее. А для полноты картины нужно построить много таких кривых, используя разные тестовые частоты. Вообще-то в современных исследованиях используются разные, в том числе весьма изощренные, сигналы со сложным частотным составом, но основной принцип метода именно таков. Если же известно, как измерить остроту частотной настройки слуха, то почему это не применяется на практике? Видимо, вследствие громоздкости метода. Измерения такого рода называют многоточечными, потому что для получения одного значения остроты частотной настройки нужно выполнить много измерений, чтобы по полученным точкам провести кривую, как на рис.1, и оценить ширину этой кривой. А ведь каждая точка кривой тоже добывается в результате многих проб, в которых испытывают маскеры разной громкости. И кривых таких нужно получить не одну, а несколько (на разных тестовых частотах). В результате объем измерений растет, как снежный ком. Для исследовательских целей, когда можно многократно работать с постоянными испытуемыми, постепенно накапливая необходимый объем данных, это приемлемо. Но в практических условиях затевать такую канитель, чтобы обследовать слух у пациента, - мало реально.




Рис.1

Кривые, построенные по результатам измерения остроты частотной настройки слуха методом маскировки. На кривой (в центре) показано, с какой интенсивностью должен звучать маскирующий сигнал для того, чтобы заглушить тестовый на частоте 1 кГц (отмечен звездочкой). Ширина кривой на некотором стандартном уровне - показатель остроты частотной настройки (отмечен стрелками). Полное исследование предполагает построение еще нескольких таких кривых при других частотах тестовых сигналов.

К тому же острота частотной настройки - важный, но не единственный фактор, определяющий остроту слуха. Она не всегда позволяет предсказать, как будет восприниматься сигнал сложного частотного состава. Дело в том, что возможны сложные взаимодействия между нервными клетками: отклик каждой из них на звуковой сигнал зависит не только от ее собственных свойств, но и от того, что происходит в соседних клетках. Ситуация в целом получается трудно предсказуемой.

Идея

А что если не вырисовывать отдельные кривые частотной настройки и не пытаться по ним предсказать результат анализа сложных звуков, а попробовать сразу получить конечный результат: тестировать слух сложными сигналами и измерять способность к их различению? За аналогией далеко ходить не нужно: достаточно из кабинета врача- отоларинголога перейти в кабинет окулиста. Там оценка остроты, т.е. разрешающей способности, зрения - первейшая процедура. При этом измеряется именно способность различать реальные изображения. Можно ли опыт, накопленный в физиологии зрения, использовать для диагностики слуха? Можно, несмотря на множество принципиальных различий между зрительной и слуховой системами. Эта идея и легла в основу нашей работы.

Как измеряют остроту зрения? Самый строгий способ - тестировать зрение с помощью изображений-решеток, которые состоят из чередующихся светлых и темных полос (рис.2). Испытуемому показывают решетки с разной частотой полос. Если частота решетки невелика, то испытуемый видит, что это полосатый рисунок, а не ровный фон. Если же частота выше некоторого предела, полосы становятся неразличимыми, сливаются в ровный серый фон. Максимальная частота полос, при которой еще различается решетчатый рисунок, - строгая мера остроты зрения. Ответ получается в точных физических единицах: количестве циклов решетки на градус угла поля зрения.

Рис.2 Изображения-"решетки", используемые для тестирования остроты зрения.

На левой паре "решеток" полосы расположены редко, поэтому замена одной "решетки" на другую хорошо заметна. Средняя пара - "решетки" с высокой частотой полос; если смотреть с большого расстояния, то полосы сольются в серый фон, и подмена останется незамеченной. На "решетках" правой пары полосы, хотя и расположены с низкой частотой, мало контрастны; если контраст еще понизить, то смена одной "решетки" на другую тоже будет не заметна. Цель этих измерений состоит в том, чтобы найти пороговый контраст для тест-объектов с разной частотой полос, а также предельную различимую частоту "решетки" и тем самым получить полный и точный показатель разрешающей способности зрения.

Но как установить, какую частоту решетки испытуемый различает, а какую - нет? Простейший способ - придать рисунку из темных и светлых полос вид узнаваемой фигуры, например буквы: если пациент сумеет правильно назвать букву, значит различает рисунок. Но такое упрощение идет в ущерб точности: в букве или картинке расстояние между полосами не может быть везде одинаковым, как в простой решетке. Есть, однако, изящный прием, позволяющий точно сказать, различает ли испытуемый решетчатый рисунок. Это проба на инверсию фазы решетки. Испытуемому показывают решетку определенной частоты, и в некоторый момент светлые и темные полосы этой решетки меняются местами (рис.2). Если рисунок решетки различим, то испытуемый увидит, что что-то сдвинулось, изменилось на экране. Если же полосы не различимы, то испытуемый в этот момент не заметит ничего: ведь за исключением положения полос, решетки до и после замены абсолютно одинаковы, так что серый фон, в который слились полоски, каким был, таким и останется. Итак: предельная частота решетки, при которой можно заметить инверсию ее фазы, - точная мера остроты зрения.

Этот же прием позволяет измерить и другой важнейший показатель - контрастную чувствительность. Можно менять не частоту полос решетки, а контрастность рисунка. Минимальный (пороговый) контраст, при котором различима инверсия фазы решетки, укажет, какова контрастная чувствительность. А чтобы провести измерение во всей полноте, можно варьировать и контраст, и частоту решетки. Зависимость порогового контраста от частоты решетки (частотно-контрастная кривая) - полный и точный показатель разрешающей способности зрения.

Можно ли так же просто и строго, используя тот же оправдавший себя прием, измерять разрешающую способность слуха? Попробуем сделать это. Для начала разберемся, какие сигналы играют для слуха ту же роль, что контрастные решетки для зрения.

Уже говорилось, что первейшая операция, выполняемая ухом, - разложение звука на составляющие его частоты. Рецепторная поверхность органа слуха (кортиев орган) устроена так, что разные ее точки откликаются на разные звуковые частоты, так что вдоль рецепторной поверхности представлена вся шкала звуковых частот: на одном конце - самые высокие частоты, на другом - самые низкие. Что же нужно сделать, чтобы на этой поверхности появилась "решетка" - чередующиеся участки возбужденных и невозбужденных клеток? Ответ очевиден: нужно воздействовать таким звуком, в частотном спектре которого представлены периодически чередующиеся пики и провалы (рис.3). А чтобы измерить разрешающую способность слуха, нужно менять расстояние между спектральными пиками, т.е. "плотность" спектральной решетки, и найти тот предел, при котором ухо еще способно различать, что спектр сигнала не сплошной, а "решетчатый". Если же хотим измерить еще и контрастную чувствительность, будем менять "контраст" спектральной решетки, т.е. высоту пиков и глубину провалов, и найдем тот порог, при котором "решетчатый" спектр отличим от равномерного (рис. 4).

Рис.3 Рецепторная поверхность органа слуха (кортиев орган) схематически представлена в виде полоски, вдоль которой распространяются звуковые волны (вверху).


Каждая точка (чувствительная слуховая клетка кортиева органа) реагирует на звук своей частоты, так что вся шкала звуковых частот (от 20 до 20 тыс. Гц) представлена вдоль полоски. Чтобы создать "решетку" из возбужденных и невозбужденных участков (темные и светлые участки), нужно воздействовать звуком, в частотном спектре которого есть пики и провалы на соответствующих частотах.

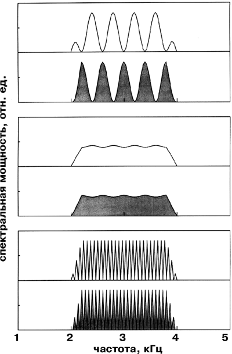

Рис.4 Спектры сигналов, используемые для измерения разрешающей способности слуха.

Верхняя пара - прямая и инверсная спектральные решетки с низкой плотностью и высоким контрастом пиков и провалов звукового сигнала. Если один сигнал заменить на другой, это хорошо слышно. Средняя пара - спектры с низким контрастом; в этом случае замену одного сигнала на другой уловить трудно. Внизу - спектры с высоким контрастом, но и с высокой плотностью пиков: пики сливаются в сплошной спектр, поэтому замену одного сигнала другим тоже трудно услышать.

Тут нужно небольшое пояснение: применительно к спектральным решеткам мы использовали термин "плотность", тогда как для зрительных решеток мы говорили об их частоте. По сути это совершенно одно и то же, но дело в том, что применительно к звуку термин "частота" используется для обозначения частоты звуковых волн. Чтобы избежать путаницы, условимся для спектральных решеток использовать термин "плотность", считая, что эта величина тем выше, чем меньше частотный интервал между пиками (пики расположены плотнее).

Но как узнать, различает ухо "решетчатый" рисунок спектра или нет? Да точно так же, как и для зрения: используя тест инверсии фазы решетки (рис.4). Включим звуковой сигнал, имеющий "решетчатый" спектр. (Кстати, все сигналы с более или менее широким частотным спектром воспринимаются как шумы различного тембра; так же звучит и наш сигнал.) Затем неожиданно заменим его на другой - тоже "решетчатый", с той же шириной спектра, той же громкости, но с противоположным положением спектральных пиков и провалов на частотной шкале. Он тоже звучит как шум, но с чуть другим тембром. Услышал испытуемый, что в звуке что-то изменилось, - значит, смог различить спектральную структуру сигнала. Если же плотность пиков настолько велика, что они сливаются для него в сплошной спектр, или контраст решетки слишком мал - испытуемый не уловит никакого изменения: ведь за исключением положения спектральных пиков на частотной шкале, сигналы до и после переключения абсолютно идентичны.

Итак, показатели разрешающей способности слуха - та максимальная плотность спектральной "решетки" и тот минимальный ее контраст, при которых улавливается инверсия фазы этой "решетки".

Чем привлекателен такой способ измерения остроты слуха? Во-первых, в отличие от речевой аудиометрии, это строгий аппаратурный метод, и результат он дает в точных физических единицах: плотность спектральных пиков выражается в их количестве на 1кГц или как отношение частоты к интервалу между пиками, а контраст решетки - в процентах отклонения ее пиков и провалов от среднего уровня.

Во-вторых, для тестирования используются сигналы со сложным спектральным составом (т.е. сходные с естественными звуками), поэтому результат отражает реальную разрешающую способность слуха.

В-третьих, это одноточечный метод: чтобы получить одно значение разрешающей способности, достаточно найти лишь один порог восприятия изменения спектральной "решетки", а не много порогов маскировки.

В-четвертых, процедура измерения предельно проста для испытуемого. От него не требуется как-то оценивать характер слышимых звуков, надо лишь ответить на простой и понятный вопрос: заметил ли он хоть какие-то изменения в предъявляемых сигналах? Несомненно, этот достаточно простой и быстрый метод захотелось сразу использовать в практических целях для индивидуальной диагностики. Однако предстояло еще во многом разобраться.

Результат

Основная идея метода была опубликована еще в 1984 г., но, чтобы довести ее "до ума", надо было сделать многое: разработать методы синтеза звуковых сигналов, которые имели бы именно такие частотные спектры, какие нужны для нашей задачи; испробовать разные варианты сигналов, чтобы установить, какие из них наиболее пригодны для тестирования; выяснить, могут ли быть в сигналах посторонние "подсказки", которые исказят результаты измерения; наконец, установить, какова же на самом деле разрешающая способность человеческого слуха в норме. И главное - понять, какие физиологические механизмы определяют разрешающую способность слуха: только ли острота частотной настройки слуховых фильтров или более сложные процессы. Ведь пытаться создать метод диагностики без понимания фундаментальных основ тестируемых процессов - дело бесперспективное.

Все это стало возможным в течение последних лет благодаря выполнению проектов, поддержанных РФФИ. Наконец, впервые были получены данные о частотной разрешающей способности слуха. Если обратиться к результатам, их можно свести к нескольким простым графикам, но именно они характеризуют разрешающую способность нормального слуха. Один из них (рис.5) служит иллюстрацией того, как способность различать контраст между высотой пиков и глубиной провалов зависит от плотности пиков на частотной шкале, т.е. их числа в интервале частот 1 кГц. Если плотность спектральных пиков невелика, человек на слух способен различить спектральный рисунок с отклонениями по громкости от среднего уровня не менее 15-20%; менее контрастные спектральные рисунки слуху недоступны. Но и этот 15-20%-й порог доступен только при низкой плотности спектральной решетки - не более 10 пиков на 1 кГц интервала. По мере того как плотность решетки увеличивается, контрастный порог растет. Например, при плотности решетки 15 пиков на 1кГц спектральный рисунок будет различим только при контрасте перепадов высоты пиков не меньше 50%. А если плотность решетки увеличить до 20-25 пиков на 1кГц, то спектральный рисунок даже при 100%-м контрасте едва-едва различим. Дальше увеличивать контраст некуда; стало быть, 20-25 пиков на 1кГц - это предел частотной разрешающей способности слуха нормального человека. Более дробный спектральный рисунок не различается ни при каких иных параметрах сигнала: все сливается в сплошной, равномерный спектр.

Рис.5 Кривая контрастной чувствительности нормального слуха человека.


Все те сочетания плотности пиков и контраста, которые выше кривой (затененная область), доступны для различения; то, что ниже кривой, - за пределами возможностей слуха

Итак, первый шаг сделан, найдены "рамки", показывающие, в каких пределах слуховая система может различать спектральные рисунки: или контраст не менее 15-20% при низкой плотности спектральных пиков, или плотность не выше 20-25 пиков на 1кГц при 100%-м контрасте, или некоторые промежуточные сочетания того и другого.

Но сразу возникает новый вопрос: одинакова ли разрешающая способность для разных участков частотного диапазона слуха, т.е. для звуков более низкой и более высокой тональности? Предложенный метод вполне позволяет это выяснить. Просто надо использовать сигналы с относительно узкими спектрами, центрированными на разных частотах; тогда полученные с их помощью результаты можно отнести к определенным диапазонам звуковых частот. Например, спектры, показанные на рис.4, сосредоточены вокруг частоты 2 кГц; а можно ведь использовать сигналы с похожими спектрами, но с любой другой центральной частотой - и более низкой, и более высокой. Сделали и это.

Оказалось, что найденный предел различения спектральной плотности - 20-25 пиков на 1кГц - доступен лишь в низкочастотной области звуковых колебаний, примерно до 500 Гц. На более высоких частотах различаемая плотность пиков снижается, причем почти обратно пропорционально частоте (рис.6,а). Раз так, имеет смысл представить плотность спектральной "решетки" не в абсолютной мере (как число пиков на 1кГц частотного интервала), а в относительной - как отношение средней частоты к интервалу между пиками. В таком виде разрешающая способность оказывается почти постоянной в широком диапазоне частот (рис.6,б) и составляет 11-14 относительных единиц. Таким образом, нормальный слух различает спектральные рисунки, в которых интервал между соседними пиками не меньше 1/11-1/14 (7-9%) от средней частоты.

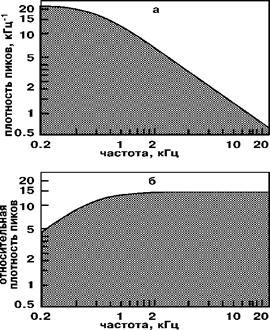

Рис.6 Кривые частотной разрешающей способности слуха, построенные в абсолютной шкале как число пиков на 1кГц частотного интервала (а) и в относительной мере - как отношение средней частоты к интервалу между пиками (б). Области под кривыми (затенены) отвечают различным рисункам спектра; выше - сливающимся в сплошной спектр.

Но измерить остроту слуха - это полдела. Нужно понять, что именно определяет и ограничивает остроту слуха. Многое проясняется, если сравнить частотную разрешающую способность с данными об остроте частотной настройки, которые были получены традиционными методами. Посчитать, как частотные фильтры с определенной настройкой пропускают спектры любой формы, - не слишком сложная математическая задача; острота частотной настройки тоже известна из опытов с маскировкой. Посчитали и получили очень и очень примечательный результат (рис.7): реальная разрешающая способность слуха, полученная в прямых экспериментах, оказалась примерно вдвое выше расчетной! Значит, не напрасны были сомнения, только ли острота частотной настройки отвечает за способность к различению сложных звуковых сигналов. Стало ясно, что важнейшую роль играют нейрофизиологические процессы, приводящие к обострению частотной избирательности. Впрочем, для нейрофизиологов это не слишком большая неожиданность: взаимодействия между нейронами, приводящие к подчеркиванию, выделению контрастов в сложных сигналах, хорошо известны в нервной системе. Но важно было узнать, в какой именно мере эти процессы ответственны за обеспечение остроты слуха. Что и сделано.

Рис.7 Частотная разрешающая способность слуха. Расчетная кривая (1) проходит примерно вдвое ниже кривой реальной разрешающей способности (2). Если же спектр сигнала имеет крутые края, то разрешающая способность - еще выше (3).

Но появляются все новые и новые вопросы. Например, одинакова ли разрешающая способность слуха при разных формах звукового сигнала? Тут тоже обнаружились любопытные детали. Если звуковой сигнал набран не из гладких пиков, а с резко очерченными краями, то разрешающая способность оказывается еще раза в полтора выше (эти результаты тоже показаны на рис.7). Соответственно разница между тем, что предсказывает острота частотной настройки, и тем, что есть на самом деле, оказывается уже почти трехкратной. Этот фактор тоже в существенной мере определяет остроту слуха. В целом нам понятно уже довольно многое, но не менее того предстоит еще выяснить.

Во-первых, сложный звуковой сигнал - это не только определенный спектр, но и определенная динамика изменения этого спектра во времени, т.е. это спектрально- временной образ. Значит, на следующем этапе необходимо исследовать способность к различению меняющихся во времени спектров и установить, как взаимосвязаны способности различать спектральную и временную структуру сигналов.

Во-вторых, уже ясно: способность различать спектральный рисунок зависит еще от того, насколько он обогащен составляющими в соседних участках спектра. Фактически эта способность зависит от всей структуры сигнала целиком. Значит, надо исследовать разрешающую способность слуха при разных формах сложных сигналов и проследить воздействие соседних участков спектра на нейрофизиологический отклик.

В-третьих... В-четвертых... Нет смысла делать этот список слишком длинным: все равно на каждом этапе исследований появятся новые вопросы. Но если впереди столь широкое поле для фундаментальных исследований, значит ли это, что возможность практического применения метода маячит лишь далеко на горизонте? Вовсе нет. Уже сейчас можно заняться тем, чтобы применить полученные результаты в диагностических целях, чтобы знать, насколько у того или иного пациента нарушена способность к различению сложных звуковых сигналов, и придать исследованию потери слуха объективную оценку. Относительно самой процедуры измерения сомнений нет: она предельно проста, и не видно никаких препятствий для ее использования в практике. Другой вопрос - насколько показательны получаемые результаты для диагностики? Это предмет особого исследования с участием медиков, хотя некоторые шаги уже сделаны. В свое время нашими работами заинтересовалась авторитетный аудиолог и большой энтузиаст новых идей Л.А.Новикова. Она измерила разрешающую способность у нескольких пациентов с дефектами слуха и получила весьма впечатляющие результаты.

Они показаны на рис.8. Хотя полученные контрастные кривые основательно "разбредаются" (ведь у каждого пациента своя степень потери слуха), общее у них одно: все они проходят намного выше, чем кривая, соответствующая нормальному слуху. Это означает, что у всех пациентов пострадала не только чувствительность слуха (что подтверждали и данные традиционной аудиометрии), но и его разрешающая способность. Так что уже сейчас, когда исследования еще не закончены, есть предмет для разговора с аудиологами-практиками.

Рис.8 Кривые контрастной чувствительности слуха, полученные при обследовании нескольких пациентов с дефектами слуха. Цветом выделена кривая, соответствующая нормальному слуху.

Создается анализ для диагностики глухоты

В некоторых случаях потеря слуха развивается вследствие аутоиммунной агрессии организма в отношение структур, формирующих внутреннее ухо. В настоящее время начинается создание специального теста, способного определить, у кого из пациентов потеря слуха связана именно с этим механизмом. Именно таким пациентам на ранних этапах могут помочь стероидные гормоны.

Ученые из University of Michigan Medical School повели исследование с 63 пациентами, страдающими от быстрой потери слуха и 20 пациентами с нормальным слухом. У всех больных подозревали именно аутоиммунную причину потери слуха, все они получали стероидные гормоны в качестве лечения.

Более чем у половины глохнущих людей исследователи обнаружили специфические антитела к особому белку под названием IESCA (аббревиатура, означающая клеточный антиген тканей внутреннего уха). Наличие антител является достоверным признаком того, что иммунная система определяет этот белок как чужеродный.

В целом у 28 пациентов из 63 теряющих слух отмечалось выраженное улучшение этой функции в результате лечения стероидными гормонами. В то же время у оставшихся 35 пациентов, невзирая на проведенное лечение, улучшение не наступило. Также выяснилось, что у абсолютного большинства (89%) пациентов, чье состояние улучшилось после лечения стероидами, был положительный тест на антитела к антигену тканей внутреннего уха.

То есть полученные результаты указывают на то, что данный тест можно использовать, для того, чтобы определить, у кого будет эффективным лечение стероидными гормонами.

Однако для того чтобы разработать такую тест систему, создать ее производство и внедрить в клинику уйдет несколько лет.


Литература

1. www.reoton.com.ua

2. http://www.medlinks.ru/

3. http://www.rusmg.ru/php/content.php?id=1332

4. http://rsmu.ru/deps/caf_lor_lf.htm

5. Пальчун В.Т., Левина Ю.В., Мельников О.А. Вестн оторинолар 1999; 1: 5-9.

6. Таварткиладзе Г.А., Фроленков Г.И., Круглов А.В. Сенсорные системы. 1993; 7: 4: 85-98.

7. Таварткиладзе Г.А., Фроленков Г.И., Круглов А.В., Артамасов С.В. Физиология человека. 1995; 21: 62-72.

8. Конигсмарк Б.В., Горлин Р.Д. Генетические и метаболические нарушения слуха. М: Медицина 1980.

9. Наседкин А.Н. Врожденные аномалии уха, горла, носа и шеи у детей. М 1975; 38-43.

10. Тарасов Д.И., Наседкин А.Н., Лебедев В.П., Токарев О.П. Тугоухость у детей. М: Медицина 1984; 240.

11. Таварткиладзе Г.А., Васильева Л.Д. Раннее выявление нарушений слуха у детей первых лет жизни. Метод. реком. М 1988; 15.

12. Бондаренко Е.С., Гаврюшов В.В., Эдельштейн Э.А. и др. Перинатальные гипоксические энцефалопатии (клиника, диагностика, лечение). Метод. реком. М 1990; 33.

13. Эдельштейн Э.А., Бондаренко Е.С., Быкова Л.И. Перинатальные гипоксические неврологические синдромы. Метод. реком. М 1988; 38.





© 2010 Интернет База Рефератов
