Статья: Программа Mathcad и ее использование

Mathcad - программное средство, среда для выполнения на компьютере разнообразных математических и технических расчетов, снабженная простым в освоении и в работе графическим интерфейсом, которая предоставляет пользователю инструменты для работы с формулами, числами, графиками и текстами. В среде Mathcad доступны более сотни операторов и логических функций, предназначенных для численного и символьного решения математических задач различной сложности.

Для автоматизации математических, инженерно-технических и научных расчётов используются разнообразные вычислительные средства – от программируемых микрокалькуляторов до сверхмощных суперЭВМ. И, тем не менее, такие расчёты для многих остаются сложным делом. Более того, применение компьютеров для расчётов внесло новые трудности: прежде чем начать расчёты, пользователь должен освоить азы алгоритмизации, изучить один или несколько языков программирования, а также численные методы расчётов. Положение cущественно изменилось после выпуска специализированных программных комплексов для автоматизации математических и инженерно-технических расчётов.

К таким комплексам относятся пакеты программ Mathcad, MatLab, Mathematica, Maple, MuPAD, Derive и др. Mathcad занимает в этом ряду особое положение.

Mathcad является интегрированной системой решения математических, инженерно-технических и научных задач. Он содержит текстовый и формульный редактор, вычислитель, средства научной и деловой графики, а также огромную базу справочной информации, как математической, так и инженерной, оформленной в виде встроенного в Mathcad справочника, комплекта электронных книг и обычных «бумажных» книг, в том числе и на русском языке

Текстовый редактор служит для ввода и редактирования текстов. Тексты являются комментариями, и входящие в них математические выражения не выполняются. Текст может состоять из слов, математических символов, выражений и формул.

Формульный процессор обеспечивает естественный «многоэтажный» набор формул в привычной математической нотации (деление, умножение, квадратный корень, интеграл, сумма и т.д.). Последняя версия Mathcad полностью поддерживает буквы кириллицы в комментариях, формулах и на графиках.

Вычислитель обеспечивает вычисление по сложным математическим формулам, имеет большой набор встроенных математических функций, позволяет вычислять ряды, суммы, произведения, интегралы, производные, работать с комплексными числами, решать линейные и нелинейные уравнения, а также дифференциальные уравнения и системы, проводить минимизацию и максимизацию функций, выполнять векторные и матричные операции, статистический анализ и т.д. Можно легко менять разрядность и базу чисел (двоичная, восьмеричная, десятеричная и шестнадцатеричная), а также погрешность итерационных методов. Автоматически ведётся контроль размерностей и пересчёт в разных системах измерения (СИ, СГС, англо-американская, а также пользовательская).

В Mathcad встроены средства символьной математики, позволяющие решать задачи через компьютерные аналитические преобразования.

Графический процессор служит для создания графиков и диаграмм. Он сочетает простоту общения с пользователем с большими возможностями средств деловой и научной графики. Графика ориентирована на решение типичных математических задач. Возможно быстрое изменение вида и размера графиков, наложение на них текстовых надписей и перемещение их в любое место документа.

Mathcad является универсальной системой, т.е. может использоваться в любой области науки и техники – везде, где применяются математические методы. Запись команд в системе Mathcad на языке, очень близком к стандартному языку математических расчётов, упрощает постановку и решение задач.

Mathcad интегрирован со всеми другими компьютерными системами счёта.

Mathcad позволяет легко решать такие задачи как:

· ввод на компьютере разнообразных математических выражений (для дальнейших расчётов или создания документов, презентаций, Web-страниц или электронных и обычных «бумажных» книг);

· проведение математических расчётов (как аналитических, так и при помощи численных методов);

· подготовка графиков (как двумерных, так и трёхмерных) с результатами расчётов;

· ввод исходных данных и вывод результатов в текстовые файлы или файлы с базами данных в других форматах;

· подготовка отчетов работы в виде печатных документов;

· подготовка Web-страниц и публикация результатов в Интернете;

· получение различной справочной информации

и многие другие задачи.

Начиная с 14-й версии, Mathcad интегрирован с Pro/ENGINEER (а также и с SolidWorks). В основе интеграции Mathcad и Pro/ENGINEER лежит двухсторонняя связь между этими приложениями. Их пользователи могут легко связать любой файл Mathcad с деталью и сборкой Pro/ENGINEER при помощи такой функции системы Pro/ENGINEER, как фичер анализа

Mathcad создает удобную вычислительную среду для самых разнообразных математических расчётов и документирования результатов работы в рамках утверждённых стандартов. Mathcad позволяет создавать корпоративные и отраслевые средства сертифицированных расчётов в различных отраслях науки и техники, обеспечивающие единую методологию для всех организаций, входящих в корпорацию или отрасль

Mathcad 14

Последняя версия Mathcad поддерживает 9 языков, позволяет вести более мощные и ясные вычисления.

NEEDHAM (Массачусетс). 12 февраля 2007 г. PTC (на бирже Nasdaq: PMTC), компания по разработке систем CAD/CAM/CAE/PLM, объявила о выпуске Mathcad 14.0, самой последней версии популярной системы автоматизации инженерно-технических расчётов. Начиная с момента приобретения фирмы Mathsoft в апреле 2006 года, компания PTC сосредоточила свои усилия над тем, чтобы дальше раздвинуть географические границы применения технологии Mathcad и значительно увеличить армию её пользователей. Mathcad 14.0 значительно расширяет возможности пользователей в решении постоянно растущих вычислительных задач, улучшает связанность расчётных документов на протяжении всего процесса разработки изделия.

В современных условиях глобального разделения процесса разработки изделия научно-технические вычисления приобретают крайне важное значение. Выпуская Mathcad 14.0, PTC обеспечивает полную поддержку кодировки Unicode и в скором будущем предложит данный продукт на девяти языках. Новыми среди них будут такие языки, как итальянский, испанский, корейский и оба китайских традиционный и упрощённый. Расширенная языковая поддержка в Mathcad 14.0 позволит географически разбросанным командам выполнять и документировать расчёты на своём местном языке и в результате повысить производительность труда, благодаря увеличению его скорости и точности, а также сокращению ошибок, происходящих при переводе с одного языка на другой.

Mathcad 14.0 также позволяет выполнять более сложные расчёты, сохраняя их ясность с помощью новых функций рабочего листа WorkSheet (документа, открытого в среде Mathcad), дополнительных средств оперативной числовой оценки и расширенного набора символов. Это поможет пользователям при выводе формул, отображении вычислительного процесса и документального обоснования расчётов. В конечном итоге, специальные дополнительные возможности разрешат пользователям работать с более широким диапазоном инженерно-технических задач.

В основе интеграции Mathcad и Pro/ENGINEER лежит двухсторонняя связь между этими приложениями. Их пользователи могут легко связать любой файл Mathcad с деталью и сборкой Pro/ENGINEER при помощи такой функции системы Pro/ENGINEER, как фичер анализа. Базовые величины, расчитанные в системе Mathcad, могут быть переведены в параметры и размеры CAD-модели для управления геометрическим объектом. Параметры из модели Pro/ENGINEER также можно ввести в Mathcad для последующих инженерно-конструкторских расчётов. При изменении параметров взаимная интеграция двух систем позволяет динамически обновлять вычисления и чертёж объекта. Более того, теперь корректность управляемых системой Mathcad моделей Pro/ENGINEER может быть обоснована с помощью таких расчётных модулей Pro/ENGINEER, как Pro/ENGINEER Mechanica®, Structural And Thermal Simulation, Fatique Advisor Option и Mechanism Dynamics Option.

Что нового в Mathcad 14.0?

· Новый тандем операторов интерфейса («Два в одном»)

· Формат чисел на графиках

· Изменения в командах Find/Replace

· Команда Compare

· Новое в решении ОДУ

· Новые средства символьной математики

· Поддержка кодовой таблицы Unicode

Интерфейс пользователя

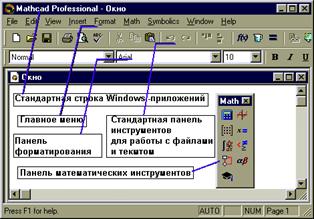

Под интерфейсом пользователя подразумевается совокупность средств графической оболочки Math CAD, обеспечивающих лёгкое управление системой, как с клавишного пульта, так и с помощью мыши. Под управлением понимается и просто набор необходимых символов, формул, текстовых комментариев и т. д., и возможность полной подготовки в среде MathCAD документов (Work Sheets) и электронных книг с последующим их запуском в реальном времени. Пользовательский интерфейс системы создан так, что пользователь, имеющий элементарные навыки работы с Windows-приложениями, может сразу начать работу с MathCAD.

Окно редактирования.

Главное меню системы.

Вторая строка окна системы - главное меню. Назначение его команд приведено ниже:

File (Файл) – работа с файлами, сетью интернет и электронной почтой;

Ниспадающее меню содержит команды, стандартные для Windows-приложений.

Edit (Правка) – редактирование документов;

Ниспадающее меню также содержит команды, стандартные для Windows-приложений.Большинство из них доступны только в случае, если в документе выделены одна или несколько областей (текст, формула, график и т.д.)

View (Обзор) – изменение средств обзора;

Toolbars (Панели) - позволяет отображать или скрывать панели инструментов Standart (Стандартная), Formatting (Форматирования), Math(Математика).

Status bar(Строка состояния) - включение или отключение отображения строки состояния системы.

Ruler(линейка) - включение-отключение линейки.

Regions (Границы) - Делает видимыми границы областей (текстовых, графических, формул).

Zoom (изменение масштаба).

Refresh (Обновить)[Ctrl+R] - обновление содержимого экрана.

Animate (Анимация) - Команда позволяет создать анимацию.

Playback (Проигрыватель) - Bоспроизведение анимации, хранящейся в файле с расширением AVI.

Preferences (Настройки) - Одна из вкладок всплывающего окна (General) позволяет задать некоторые параметры работы впрграммы, не влияющие на вычисления, другая вкладка (Internet) служит для ввода информации при совместной работе с MathCAD-документами через Internet.

Insert (Вставка) – Команды этого меню позволяют помещать в MathCAD -документ графики, функции, гиперссылки, компоненты и встраивать объекты.

Format (Формат) – изменение формата объектов

Equation (Уравнение) - Форматирование формул и создание собственных стилей для представления данных

Result (Результат) - Позволяет задать формат представления результатов вычислений.(см. раздел 1.4 этой лекции)

Text(Текст) - Форматирование текстового фрагмента (шрифт, размер, начертание)

Paragraf (Абзац) - Изменение формата текущего абзаца (отступы, выравнивание).

Tabs(Табуляция) - Задание позиций маркеров табуляции.

Style (Стиль) - Оформление текстовых абзацев.

Properties (Свойства) - Вкладка Display (Отображение) позволяет задать цвет фона для наиболее важных текстовых и графических областей; вставленный в документ рисунок (Insert -> Picture) позволяет заключить в рамку, вернуть ему первоначальный размер. Вквадка Calculation (Вычисление) позволяет для выделенной формулы включить и отключить вычисление; в последнем случае в правом верхнем углу области формулы появляется маленький черный прямоугольник и формула превращается в комментарий.

Graf (График) - Позволяет менять параметры отображения графиков

Separate regions (Разделить области) - Позволяет раздвигать перекрывающиеся области.

Align regions(Выровнять области) - Выравнивает выделенные области по горизонтали или по вертикали.

Headers/Footers (Колонтитулы) - создание и редактирование колонтитулов.

Repaganite Now (Перенумерация страниц) - Производит разбивку текущего документа на страницы.

Math (Математика) – управление процессом вычислений; в MathCAD существует два режима вычислений: автоматический и ручной. В автоматическом режиме результаты вычислений полностью обновляются при каком-либо изменении в формуле.

Automatic Calculation (Автоматическое вычисление) - позволяет переключать режимы вычислений.

Calculate (Вычислить) - При ручном режиме вычислений позволяет пересчитать видимую часть экрана.

Calculate Worksheet (Просчитать документ) - Пересчет всего документа целиком.

Optimization (Оптимизация) - При помощи этой команды можно заставит MathCAD перед численной оценкой выражения произвести символьные вычисления и при нахождении более компактной формы выражения использовать именно ее. Если выражение удалось оптимизировать, то справа от него появляется маленькая красная звездочка. Двойной щелчок на ней открывает окно, в котором находится оптимизированный результат.

Options (Параметры) - позволяет задавать параметры вычислений

Symbolik (Символика) – выбор операций символьного процессора;

Позиции этого меню подробно рассматриваются в Лекции 6 , посвященной символьным вычислениям в системе MathCAD.

Window (Окно) – управление окнами системы;

Help (?) – работа со справочной базой данных о системе;

Mathcad Help (Справка по MathCAD) - содержит три вкладки: Содержание - справка упорядочена по темам; Указатель - предметный указатель; Поиск - находит нужное понятие при вводе его в форму.

Resource Center (Центр ресурсов) - Информационный центр, содержащий обзор вычислительных способностей MathCAD (Overview and Tutorials), быструю справку в виде примеров из различных областей математики (Quicksheets and Reference tables).

Tip of the Day - Всплывающие окна-подсказки с полезными советами (возникают при загрузке системы).

Open Book (Открыть книгу) - позволяет открыть справочник системы MathCAD.

About Mathcad (О программе Mathcad) - информация о версии программы, авторских правах и пользователе.

Каждая позиция главного меню может быть сделана активной. Для этого достаточно указать на нее курсором – стрелкой мыши и нажать ее левую клавишу. Можно также нажать клавишу F10 и использовать клавиши перемещения вправо и влево. Затем выбор фиксируется нажатием клавиши ввода Enter. Если какая-либо позиция главного меню делается активной, она выводит ниспадающее подменю со списком доступных и недоступных (но возможных в дальнейшем) операций. Перемещение по списку подменю и выбор нужной операции производится аналогично тому, как это описано для главного меню.

Стандартная панель инструментов.

Третью строку окна системы занимает панель инструментов (Toolbox). Она содержит несколько групп кнопок управления с пиктограммами, каждая из которых дублирует одну из важнейших операций главного меню. Стоит только остановить курсор мыши на любой из этих пиктограмм, как в желтом окошечке появится текст, объясняющий функции пиктограмм. Рассмотрим действие кнопок быстрого управления системой.

Кнопки операций с файлами.

Документы системы MathCAD являются файлами, т.е. имеющими имена блоками хранения информации на магнитных дисках. Файлы можно создавать, загружать (открывать), записывать и распечатывать на принтере. Возможные операции с файлами представлены в панели инструментов первой группой из трех кнопок:

New Worksheet (Создавать) – создание нового документа с очисткой окна редактирования;

Open Worksheet (Открыть) – загрузка раннее созданного документа из диалогового окна;

Save Worksheet (Cохранить) – запись текущего документа с его именем.

Печать и контроль документов.

Print Worksheet (Печать) – распечатка документа на принтере;

Print Preview (Просмотр) предварительный просмотр документа;

Check Speling (Проверка) – проверка орфографии документа.

Кнопки операций редактирования.

Во время подготовки документов их приходится редактировать, т.е. видоизменять и дополнять.

Cut (Вырезать) – перенос выделенной части документа в буфер обмена с очисткой этой части документа;

Copy (Копировать) – копирование выделенной части документа в буфер обмена с сохранением выделенной части документа;

Paste (Вставить) – перенос содержимого буфера обмена в окно редактирования на место, указанное курсором мыши;

Undo (Отменить) – отмена предшествующей операции редактирования;

Три последние операции связаны с применением буфера обмена. Он предназначен для временного хранения данных и их переноса из одной части документа в другую, либо для организации обмена данными между различными приложениями.

Кнопки размещения блоков.

Документы состоят из различных блоков: текстовых, формальных, графических и т.д. Блоки просматриваются системой, интерпретируются и исполняются. Просмотр идет справа налево и снизу вверх.

- Align Across (Выровнять по горизонтали) – блоки выравниваются по горизонтали.

- Align Down (Выровнять вниз) блоки выравниваются по вертикали, располагаясь сверху вниз.

Пиктограммы этих кнопок изображают блоки и указанные варианты их размещения.

Кнопки операций с выражениями

Формульные блоки часто являются вычисляемыми выражениями или выражениями, входящими в состав заданных пользователем новых функций. Для работы с выражениями служат пиктограммы

Следующие группы кнопок являются специфичными именно для системы MathCAD.

Insert Function (Вставить функции) вставка функции из списка, появляющегося в диаологовом окне;

Insert Unit (Вставить единицы) вставка единиц измерения;

Calculate (Пересчитать) вычисление выделенного выражения;

Доступ к новым возможностям MathCAD.

Начиная с версии MathCAD 7.0 появились новые кнопки, дающие доступ к новым возможностям системы:

Insert Giperlink (Включение гиперссылки) – обеспечивает создание гиперссылки;

Component Wizard (Мастер компонентов) – открывает окно Мастера, дающего удобный доступ ко всем компонентам системы;

Ran Math Connex (Запуск системы Math Connex) – запуск системы для стимулирования блочно-заданных устройств.

Кнопки управления ресурсами.

Resource Center (Центр ресурсов) дает доступ к центру ресурсов;

Help (Справка) – дает доступ к ресурсам справочной базы данных системы.

Панель форматирования.

Четвертая строка верхней части экрана содержит типовые средства управления шрифтами:

Style – Переключатель выбора стилей;

Font – Переключатель выбора набора символов;

Point Size – Переключатель выбора размеров символов;

Bold – Установка жирных символов;

Italik – Установка наклонных символов;

Underline – Установка подчёркнутых символов;

Left Align – Установка левостороннего выравнивания;

Center Align – Установка выравнивания по центру;

Right Align – Установка правостороннего выравнивания.

До тех пор, пока не начат набор элементов документа, часть описанных кнопок и иных объектов пользовательского интерфейса находится в пассивном состоянии. В частности, в окнах переключателей панели форматирования нет надписей. Пиктограммы и переключатели становятся активными, как только появляется необходимость в их использовании.

Внизу экрана кроме полосы горизонтальной прокрутки расположена ещ одна строка – строка состояния. В ней выводится служебная информация, краткие комментарии, номер страницы и др. Эта информация полезна для оперативной оценки состояния системы в ходе работы с нею.

Наборные математические панели инструментов.

Для ввода математических знаков в MathCAD используются удобные перемещаемые наборные панели со знаками. Они служат для вывода заготовок шаблонов математических знаков (цифр, знаков арифметических операций, матриц, знаков интегралов, производных и т. д.). Для вывода панели Math необходимо выполнить команду View -> Toolbar -> Math. Наборные панели появляются в окне редактирования документов при активизации соответствующих пиктограмм первая линия пиктограмм управления системой. Используя общую наборную панель, можно вывести или все панели сразу или только те, что нужны для работы. Для установки с их помощью необходимого шаблона достаточно поместить курсор в желаемое место окна редактирования (красный крестик на цветном дисплее) и затем активизировать пиктограмму нужного шаблона, установив на него курсор мыши и нажав ее левую клавишу.

Многие функции и операции, которые вставляются в документ с помощью наборных математических панелей, могут быть помещены в документ с помощью "быстрых клавиш". При этом работа в системе MathCAD становится более продуктивной. Рекомендуем запомнить сочетания клавишь хотя бы для некоторых наиболее часто употребляемых команд.

Более подробно работа с дополнительными панелями, включаемыми кнопками панели Math, будет описана в соответствующих разделах.
