Антени військових радіостанцій

Загальні положення

Антенами називаються пристрої, призначені для випромінювання і прийому електромагнітних хвиль.

Передавальна антена призначена для перетворення енергії ВЧ коливань в енергію електромагнітних хвиль. Прийомна антена призначена для перетворення енергії електромагнітних хвиль в енергію ВЧ коливань.

Антени військових радіозасобів є необхідними і найважливішими технічними елементами, що беруть участь у формуванні радіоканалу. Позитивною властивістю антен є те, що вони, не споживаючи потужності від джерел енергії, забезпечують дії, еквівалентн посиленню потужності сигналу. Як відомо, потужність сигналу на вході приймача визначається виразом (1):

(1)

де: Р пров. - потужність передавача;

Gпер - коефіцієнт підсилення передавальної антени;

G ін - коефіцієнт підсилення прийомної антени;

Wтр - множник ослаблення потужності за рахунок поглинання на трасі;

З формули видно, що потужність передавача сама по собі ще не визначає надійність радіозв'язку. Коефіцієнти підсилення антен Gпер і Gпр входять у приведений вираз як рівноправні множники, тому з метою зниження витрати потужності від первинного джерела, що приводить до зменшення маси і габаритів радіостанцій, необхідно прагнути до збільшення коефіцієнта підсилення антен.

Мінімально необхідна потужність сигналу на вході приймача залежить від його чутливості, однак у декаметровому діапазоні вона практично визначається середньою потужністю перешкод на вході приймача (шуми самого приймача, шуми в антені і середовищі, а також зовнішні перешкоди).

Зменшити рівень перешкод на вході приймача можна за рахунок застосування прийомних антен з спрямованими характеристиками: чим вужче її діаграма направленості при деякім значенні коефіцієнта підсилення, тим менше потужність перешкод.

Звідси видно, настільки велика роль антен у визначенні енергетичного потенціалу, особливо якщо врахувати, що збільшення потужності передавачів мобільних радіостанцій має межу.

Військові радіозасоби працюють в особливих умовах. Це викликає необхідність у створенн застосуванні антен спеціальних типів і конструкцій. Крім необхідних електричних характеристик, приймаються в увагу габарити, транспортабельність, час розгортання і згортання, маскування, надійність і захищеність антен.

Грамотне застосування антен у різноманітних умовах місцевості, на стоянці, при зупинках і в русі, маскування і захист від розвідки і поразки, маневр частотами й антенами для підтримки стійкого радіозв'язку в суцільний перешкодовій обстановці жадає від особового складу радіопідрозділів чіткого знання властивостей антен і творчого використання їх можливостей.

Основні характеристики антен

1. Потужність випромінювання Р∑ - потужність, що витрачається на створення ЕМХ (поля випромінювання). Напруженост електричного  і магнітного векторів електромагнітного поля у вільному просторі зменшуються пропорційно відстані r.

2. Потужність передавача РА – потужність, що надходить в антену від передавача. Вона визначається вираженням (2):

 (2) де: IA - амплітуда струму на вході антени;

RA_– активна складова вхідного опору антени.

Однак не вся підведена до антени потужність РА затрачається на створення поля випромінювання.

3. Потужність втрат РП - частина потужност передавача РА, що витрачається на нагрівання металу провідників, на діелектричні втрати в ізоляторах, на втрати в землі з кінцевою провідністю втрати іншого фізичного походження. Тому:

РА=Р∑ +РП (3)

4. Вхідний опір антени ZА визначається вираженням (4):

 (4) де: RA і XA - активна реактивна складові вхідного опору антени.

5. Коефіцієнт корисної дії антени ηА визначається як відношення випромінювано потужності Р∑ до підведеної до антени потужності РА (5):

 (5)  Коефіцієнт корисної дії визначає ефективність антени як перетворювача ВЧ енергії в енергію ЕМХ. Для того щоб передавач віддавав в антену максимальну потужність необхідно погодити вихідний опір передавача вхідним опором антени. Однак активна складова RА вхідного опору антени може відрізнятися від величини вихідного опору передавача, тому виникає необхідність у трансформації активної частини вхідного опору антени. Ця задача вирішується за допомогою органів зв'язку з антеною. Компенсація ж реактивної складовий XА вхідного опору антени здійснюється за допомогою органів настроювання антени (рис.1). Номінали органів настроювання і зв'язки залежать від значень реактивної й активної складових вхідного опору антени.



Рис.1. Спрощена схема узгодження передавача з антеною.

6. Характеристика направленості – це залежність амплітуди напруженості поля від напрямку в просторі на однаковому, досить великому, відстані від антени. На однаковій відстані від антени, але в різних напрямках, величина напруженості поля різна. Інакше кажучи, антена має спрямовану властивість. Графічне зображення характеристики направленості називають діаграмою направленості. Для порівняння різних антен по направленості користаються нормованою характеристикою направленості, у якої максимальне значення дорівню одиниці. Вона виходить шляхом розподілу всіх значень характеристик направленості на максимальне значення:

 (6)  Побудова діаграм направленості можлива в полярній чи прямокутній системах координат. На практиц користаються перетинами просторової діаграми направленості звичайно в двох взаємно перпендикулярних площинах, що проходять через напрямок максимального випромінювання. Для антен, розташованих на поверхні землі, перетину вибирають таким чином, щоб одержати діаграми направленості в горизонтальній (функція F(j)) і вертикальної (функція F(q)) площинах, де q і j - кутові координати в сферичній системі координат.

У діаграм направленості антени розрізняють головний і бічний пелюстки, рівень яких визначається стосовно головного.

Ступінь концентрац електромагнітної енергії в головному напрямку характеризується шириною головного пелюстка (шириною діаграми направленості).

Шириною головного пелюстка (шириною діаграми направленості) називають кут між двома напрямками, у межах якого напруженість поля зменшується в  раз.

7. Коефіцієнт спрямованої дії D показу властивість антени концентрувати випромінювання у визначених напрямках і він визначається як відношення потужності випромінювання ненаправлено (гіпотетичної) антени Р∑0 до потужності випромінювання спрямованої антени Р∑, що створюють на однаковій відстані рівні напруженості поля:

 (7) Оскільки при застосуванні спрямованої антени потужність випромінювання затрачається на створення поля в більш вузькому секторі кутів, можна говорити про виграш у величині напруженості поля:

8. Коефіцієнт підсилення антени G показує, у скількох разів меншу потужність можна підвести до спрямованої антени в порівнянні з потужністю, підведеної до ненаправлено антени без утрат, щоб одержати однакову напруженість поля в крапці прийому. Коефіцієнт підсилення антени застосовується для оцінки виграшу, що дається застосуванням спрямованої антени і визначається вираженням (8):

 (8) де: РАо - потужність, підведена до ненаправленої антени;

РА - потужність, підведена до спрямованої антени.

При цьому вважається, що ненаправлена антена має ККД рівний 100%, тобто РАо=Р∑0, тому вираження для коефіцієнта підсилення G можна записати у виді:

 (9)  9. Діапазонн властивості антени визначаються інтервалом частот fmin-fmax, у межах якого так параметри, як спрямовані властивості і вхідний опір антени залишаються постійними.

Смуга частот може визначатися у відсотках щодо середньої частоти діапазону:

 (10)  Антени, що забезпечують роботу в смузі частот менше 10%, називаються вузькосмуговими (вузькодіапазонними, резонансними), а при смузі більше 10% - широкосмуговими. Якщо смуга робочих частот більше 100%, то антени називають діапазонними (широкодіапазонними). Коефіцієнт перекриття широкодіапазонних антен лежить у межах від 2 до 10.


10. Діючою довжиною антени ℓg називається довжина вібратора з рівномірним розподілом струму, рівним току на затисках, що створює в напрямку максимуму випромінювання ту ж напруженість поля, що і розглянута антена (мал. 2):

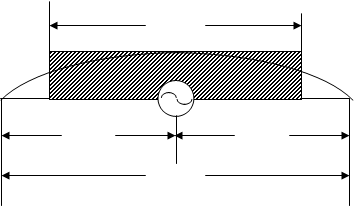

Рис.2. Визначення діючої довжини симетричного вібратора.


Симетричний вібратор це прямолінійний провід, розділений по середині на два відрізки, називаних плічми ℓ, між якими включається генератор.

Власною довжиною хвилі вібратора λ0 називається найбільша довжина хвилі, при якій реактивний вхідний опір антени дорівнює нулю. Для симетричного вібратора власна довжина хвилі складає λ0=4ℓ.

Вібратор називають напівхвильовим, у якого повна довжина антени дорівнює половині довжини хвил (довжина плеча антени дорівнює ℓ=0,25λ). Вібратор налагоджений у резонанс і тому реактивна складова ХA вхідного опору антени дорівнює нулю.

Вібратор називається хвильовим, якщо загальна довжина антени дорівнює довжині хвилі (довжина плеча дорівнює половині довжини хвилі), реактивна складова ХА вхідного опору антени дорівнює ±∞.

Режимом подовження називають роботу вібратора при ℓ<0,25λ Антена в цьому режимі ма мнісний реактивний опір.

Режим укорочення ма місце при ℓ>0,25λ. При 0,25λ< ℓ<0,5λ вхідний опір вібратора має індуктивний характер. Для настроювання такого вібратора в резонанс необхідно використовувати ємність (скорочуючий конденсатор).

Штирьові антени

Штирьова антена явля собою твердий несиметричний напівхвильовий вібратор. Поверхнею штиря, що підстилає, можуть бути: земля, металевий кузов рухомого об'єкта, корпус радіостанції і спеціальні дроти - противаги.

А




Б

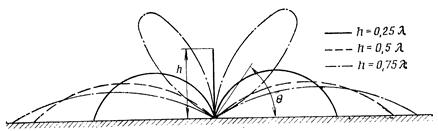

Рис. 3. Діаграми направленості штирьової антени у вертикальній (А) і горизонтальної (Б) площинах.

Діаграма направленості штирьової антени в горизонтальній площині - кругова, у вертикальній площині - пелюсткова (мал. 3).

З діаграм випливає, що штирьова антена не випромінює в зеніт, а максимум випромінювання спрямований уздовж поверхні, що підстилає, причому коефіцієнт підсилення антени в цьому напрямку росте з подовженням штиря. Однак при h>0,5λ з'являються додаткові пелюстки з максимумами під великими кутами q, тому коефіцієнт підсилення антени для поверхневих хвиль зменшується, тому що збільшується потужність, випромінювана додатковими пелюстками.

Діаграми направленості антен формуються в результаті додавання хвиль, що приходять у кожну крапку простору по прямій, із хвилями, відбитими від поверхні, що підстилає, тому провідність поверхні, що підстилає, позначається на форм діаграм. На мал.4 показана еволюція форми діаграми направленості у вертикальній площині, зв'язаної з погіршенням провідності ґрунту, над якою розгорнута антена. Коефіцієнт підсилення антени зменшується з погіршенням провідності, а його максимум піднімається на більший кут θ.

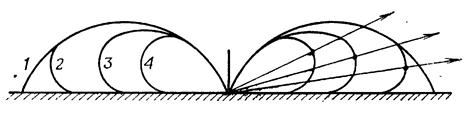

Рис. 4. Еволюція діаграми направленості, зв'язана з погіршенням провідності ґрунту.

З діаграм направленості можна зробити висновок, що штирьові антени можуть використовуватися, насамперед, як ненаправлені антени для зв'язку в декаметровому діапазоні земною хвилею і, крім того, як ненаправлені антени для зв'язку іоносферною хвилею, випромінюваної під відносно невеликими кутами до земної поверхні.

Дальність зв'язку в обох випадках істотно залежить від співвідношення h/λ і провідності ґрунту.

Носимі радіостанц метрового діапазону забезпечуються штирьовими антенами висотою від 1 до 2,7 м, а радіостанції рухомих об'єктів висотою до 4 м. У цьому діапазоні штирьові антени дуже ефективні.

На мал.5 представлен криві залежності абсолютних коефіцієнтів підсилення штирьових антен GА від частоти при роботі земною хвилею, що дозволяють зробити порівняльну оцінку ефективності антен.

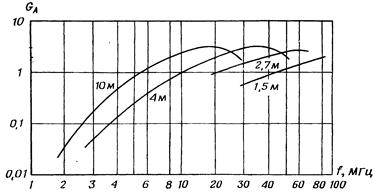

Рис. 5. Коефіцієнти підсилення штирьових антен.


Для збільшення дальності зв'язку в діапазоні метрових хвиль штирьову антену часто встановлюють на щоглі висотою 11-18 м. Роль поверхні, що підстилає, у цьому випадку грають тверді противаги (мал.6). Живлення антени здійснюється за допомогою коаксіального кабелю (фідера).

Оскільки антенний пристрій, що погоджує, знаходиться в передавачі, а не в основі штиря, більш-менш задовільне узгодження фідера з антеною виходить в обмеженій ділянц довжин хвиль (у межах ±10-15% від власної довжини хвилі штиря, що дорівнює λ/4). Тому конструкція антени передбачає можливість зміни висоти штиря і довжини противаг (таблиця 1.3). Така антена називається комбінованою штирьовій антеною (КШМ Р-142 Н).

Висота штиря повинна бути якомога ближче до величини λ/4, а противаги небагато коротше. Коефіцієнт хвилі, що біжить, КБХ у цьому випадку досягає 0,8, але при відхиленні довжини хвилі від власної на 10-15%, він може упасти до 0,4. При КБХ <0,5 різко знижується ККД фідера.

Розглянута антена обмежує можливість частотного маневру в ході ведення зв'язку, тому поряд з нею знаходить широке застосування антена, що називається об'ємним вертикальним вібратором (КШМ Р-145 БМ, БМП-1 КШ).

Такі об'ємні антени (мал.7) володіють зниженим вхідним опором, а це поліпшує діапазонність узгодження з фідером. У діапазоні з двократним перекриттям по частот (наприклад, 30-60 МГц) КБХ у фідері такої антени звичайно міняється в межах 0,5-0,8.

Рис.6. Комбінована штирьова антена. Рис.7. Об'ємний вібратор.


Штирьові антени дуже зручні для установки на рухомих об'єктах, однак їхня висота по причинах зручності руху і габаритів розв'язок транспортних магістралей не може бути більш 4 м.

Зв'язок у русі на закритих трасах земною хвилею можна здійснити тільки в діапазоні декаметрових хвиль. Однак неефективність 4-метрового штиря в цьому діапазоні і великі втрати енергії хвиль у землі приводять до того, що дальність зв'язку навіть при такій потужності передавача, як 1 кВт, обмежується декількома десятками кілометрів.

Симетричні вібратори

Симетричний похилий вібратор показаний на рис.8.

Характер випромінювання похилого вібратора визначається додаванням хвиль, випромінюваних безпосередньо вібратором, і хвиль, відбитих від землі. Форма діаграи направленості залежить від висоти підвісу антени над землею і довжини пліч щодо довжини хвилі збудливих коливань.

На рис.9 представлен діаграми направленості типового похилого вібратора у вертикальних площинах. З діаграм видно, що в межах деякого діапазону частот (для даного вібратора в межах 1,5-6 МГц) максимум випромінювань приходиться в зеніт. На більш високих частотах діаграми деформуються, а максимум випромінювання зміщається в область менших кутів θ, іншими словами, зменшується кут узвишшя максимуму.

б

Рис.8 Симетричний похилий вібратор.

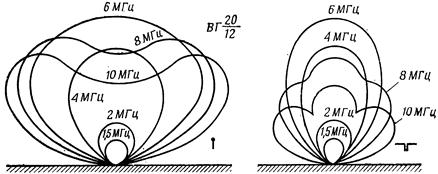

Рис. 9. Діаграми направленості у вертикальних площинах антени.

Ця властивість сприятлива тим, що при правильно обраних частотах антену можна використовувати в широкому діапазоні відстаней зв'язку без яких би то ні було провалів чи мертвих зон (від 0 до 1000-1500 км).

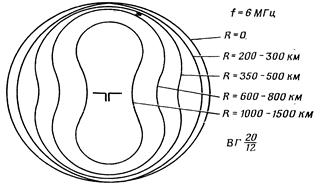

Рис. 10. Діаграми направленості в горизонтальній площині.

Діаграми направленості в горизонтальній площині показані на рис.10. З них випливає, що при роботі на відстані до 300 км антену можна вважати ненаправленою і нема необхідності її орієнтувати. При роботі на відстані, що перевищують 300 км, антену варто орієнтувати так, щоб напрямок на кореспондента був перпендикулярним до площини вібратора.

Усі приведен діаграми дозволяють судити про відносний коефіцієнт підсилення антени. Коефіцієнт підсилення антени в зеніт істотно змінюється у діапазоні: швидко росте з ростом частоти, досягає максимуму і потім знову падає. Хід залежностей коефіцієнта підсилення від частоти окремо показаний на мал.11.

Великі межі зміни коефіцієнта підсилення вказують на те, що вібратор є відносно вузькодіапазонною антеною. Щоб перекрити широкий діапазон частот при високому коефіцієнт підсилення антени, необхідно з ростом частоти укорочувати довжину пліч ℓ зменшувати висоту підвісу h. Практично це досягається включенням у комплект антен радіостанцій щонайменше двох антен з розмірами, що відрізняються, (інод укорочення пліч досягається включенням перемичок).

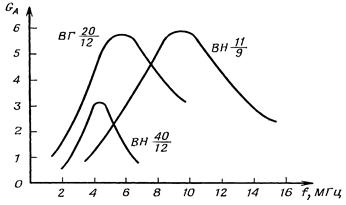

Рис. 11. Залежність коефіцієнтів підсилення симетричних вібраторів.

Оскільки вібратор резонансною антеною, то КБХ у фідері антени в більшій частині робочого діапазону виявляється дуже низьким, тому як фідер використовується повітряна лінія, що вносить менше втрат при низькому КБВ, чим наприклад, симетрична коаксіальна лінія.

Вхідний комплексний опір фідера змінюється в дуже широких межах, що створює значні труднощі при розробц узгоджуючих антенних пристроїв передавачів. Це є однією з причин, що спонукають скорочувати ширину робочого діапазону вібратора.


Рис. 12. Узгоджуючий трансформатор.

Оскільки антени оборотні з погляду збереження властивостей при роботі на передачу і на прийом, то розглянуті вібратори використовуються і для передачі і для прийому сигналів.

Автономні радіостанц середньої потужності зі спільним розміщенням передавача і приймача для забезпечення дуплексної роботи мають окремі передавальні і приймальні антени. В нтересах ЭМС прийомна антена відноситься якомога далі від передавальної антени (до 50м) і з'єднується з приймачем коаксіальним кабелем. Хвильовий опір кабелю відрізняється від середнього вхідного опору вібратора, крім того, кабель несиметричним ланцюгом. Для узгодження опорів і переходу від симетричного вібратора до несиметричного кабелю використовується широкополосний феритовий трансформатор (рис.12).

Прийомні вібратори розраховують звичайно на більш широкий діапазон частот, чим передавальні.

Кришеві антени зенітного випромінювання.

Дальність зв'язку в русі до 300-350 км можна забезпечити тільки з використанням іоносферної хвилі, тому що енергетичні втрати при її проходженні через іоносферу відносно невеликі. Але для цього потрібна антена з ефективним випромінюванням майже в зеніт. Цій вимозі задовольняють кришеві антени, виконані у виді двох похилих штирів (рис.13), у виді симетричного вібратора (рис.14. рис.16) і у виді рамок (рис.17). Так антени називаються антенами зенітного випромінювання (АЗВ) і застосовуються вони в радіостанціях Р-140, Р-161А2М і КШМ. Про принципову можливість роботи оносферною хвилею з антеною у виді двох похилих штирів на далекі відстан свідчать приведені на рис.13 діаграми направленості в горизонтальній вертикальній площинах.

Рис.13. Здвоєна штирьова антена

Кришеві антени у вид симетричних вібраторів (рис.14 і 16) і П-подібних рамок (рис.17) звичайно мають невеликі розміри, обумовлені габаритами кузова.

.

Рис. 14. Симетричний кришевий вібратор.

Збільшення розмірів антен здійснюється застосуванням зігнутих вібраторів із широких полотнин чи декількох рамок, що забезпечує також зниження хвильового опору. Збільшення довжини плеча вібратора і зниження хвильового опору дозволяють зменшити реактивний опір і втрати в органах настроювання, а також підвищити електричну міцність. Проте така антена завжди працює в режимі великого подовження. Вхідний опір такої антени має реактивну складову ємнісного характеру великої величини вимагає для настроювання котушки індуктивності з великим реактивним опором, у результаті чого ККД антени, а отже, і коефіцієнт підсилення виявляються дуже низькими. Активна складова вхідного опору антени має дуже малу величину (одиниці і частки ома), тому підключення антен здійснюється за допомогою спеціальних узгоджуючих пристроїв.

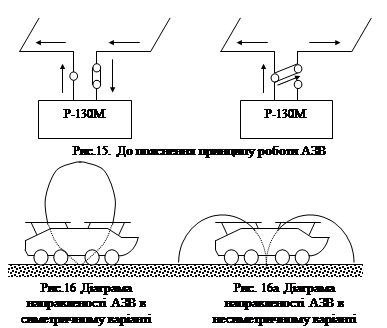

Антена зенітного випромінювання КШМ Р-145БМ (рис.15) складається з двох вібраторів, виконаних з сталевих труб діаметром 25 мм і товщиною 1,6 мм і може працювати в двох варіантах: симетричному і несиметричному.

У симетричному варіанті (рис.15) випромінювання електромагнітної енергії, в основному, створюється струмами на ділянці ВР і В|С|. На цих ділянках струми спрямовані в одну сторону і, отже, поля в точці прийому складаються. На інших ділянках антени й у проводах зниження струми спрямовані в протилежні сторони, тому сумарне поле в крапці прийому мінімально чи дорівнює нулю. Антена в цьому варіанті працює в режимі зенітного випромінювання. У симетричному варіанті АЗВ ма характеристику направленості, що дозволяє сконцентрувати випромінювання в зеніт у межах кутів від 500-600 до 900 до обрію (рис.16а).

У несиметричному варіанті випромінювання електромагнітної енергії, в основному, створюються струмами на проводах зниження антени АВ і А|В|, де струми мають однаков напрямки. Антена в цьому варіанті працює в режимі земного випромінювання (мал. 16 б).

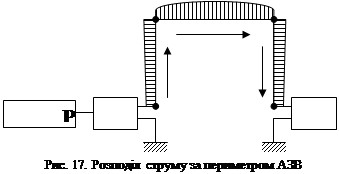

Антена зенітного випромінювання КШМ Р-142Н (рис. 17) являє собою систему з двох рознесених вертикальних синфазних П-подібних рамок, з'єднаних у нижній частині поперечними штангами. До них підключається


блок узгодження (БС) і блок регулювання(БР).

Як видно з малюнка, на ділянках АВ і CD струми рівні по величині і протилежні по напрямку, унаслідок чого в місці прийому поля, створювані випромінюючими ділянками AB CD, виявляються в протифазі і взаємно знищуються. Напруженість поля в місц прийому створюється тільки горизонтальною частиною антени (ділянка ВС).

З метою підвищення ефективності рамкові антени розташовуються на об'єктах, що мають металевий дах, тому що в цьому випадку діюча довжина й опір випромінювання рамки збільшуються в два рази. Крім того. розташування рамки поблизу металевої поверхні дозволя без погіршення електричних характеристик виключити нижній провід рамки перейти до несиметричної П-подібної антени, антени, що дозволяє живлення, коаксіальним кабелем.

Для зниження втрат у металі, а отже, підвищення ККД рамкові кришеві антени виконуються з мідних чи латунних провідників (труб) великого діаметра (20-40 мм). Застосування систем з декількох рамок дозволяє знизити втрати в органах настроювання й в опорних ізоляторах за рахунок зменшення напруги на кінцях антени.

Кришеві антени можуть також працювати земними хвилями. Для цього необхідно симетричний вібратор перетворити в Т-подібну антену, штирьову антену розташувати перпендикулярно поверхні землі, а в рамковій антені за допомогою конденсатора СІ змістити вузол струму на середину горизонтальної частини проводу в результаті чого у випромінюванні будуть брати участь тільки вертикальні проводи.

Т-подібні антени.

Антени, називан Т-подібними чи несиметричними антенами з верхнім навантаженням, виходять із симетричних вібраторів шляхом з'єднання двох проводів фідера в один.

Горизонтальна (похила) частина такої антени поліпшує розподіл струму уздовж вертикального проводу. Струми в плечах рівні і протилежні по напрямку, тому плечі не беруть участь у випромінюванні, а поліпшують випромінювання вертикального проводу.

Така антена еквівалентна штирьовій антені, але з більш високим коефіцієнтом підсилення. Діаграма направленості в горизонтальній площині - кругова, ледве витягнута в напрямку пліч.

На мал.18 представлені криві, що дозволяють порівняти коефіцієнти підсилення Т-подібних антен ТН 40/12 і ТН 11/9 з коефіцієнтом підсилення штирьової антени висотою 10 м (Ш-10). Перевага Т-подібних антен очевидна.

Рис. 18 Залежність коефіцієнтів підсилення антен від частоти.

Основна область застосування антен даного типу - робота земною хвилею.

Однопровідна, низькорозташована, напівромбічна та λ-подібна антени.

Однопровідна низькорозташована антена біжучої хвилі, (АБХ) являє собою провід довжиною в декілька λ, натягнутий над землею, тобто є довгою лінією. Лінія навантажена на опір, рівний хвильовому (один кінець резистора навантаження приєднується до проводу, іншої – до лежачого на землі противага Хвильовий опір такої антени звичайно лежить у межах 400-600 Ом і мало залежить від частоти, завдяки чому режим біжучої хвилі зберігається в широкому діапазоні.

Вхідний опір антени дуже близький до хвильового, а реактивна складова вхідного опору дуже мала і не дереться до уваги при розрахунку узгоджуючих пристроїв.

Оптимальна довжина АБХ при висоті підвісу h=1-2 м дорівнює (5-7) λ.

АБХ – спрямована антена, максимум її випромінювання спрямований убік навантаження.

Діаграми направленості антени у вертикальній і горизонтальній площинах приведені на рис. 19.

Рис. 19. Діаграми направленості антени АБХ.

Коефіцієнт підсилення АБХ залежить від параметрів ґрунту і частоти. У діапазоні КХ він дуже малий (0,01-0,1), а в діапазоні метрових хвиль не тільки порівняємо з коефіцієнтом підсилення штирьових антен, але і перевершує його (З-10).

Коефіцієнт підсилення росте зі зниженням провідності ґрунту, тому розгортати АБХ рекомендується над сухим ґрунтом.

У силу існуючо залежності коефіцієнта підсилення від частоти як приемопередаюча антена АБХ використовується тільки в метровому діапазоні, причому вона дає збільшення дальності зв'язку (у порівнянні з дальністю при штирьових антенах) у 2-2,5 рази.

Типовими розмірами антени АБХ метрового діапазону є: ℓ= 40 м, h=1 м.

Для підвищення ефективності АБХ середню чи ближню до радіостанції частину проводу піднімають на опору, тоді антена стає напівромбічною чи λ-подібною (рис. 20).

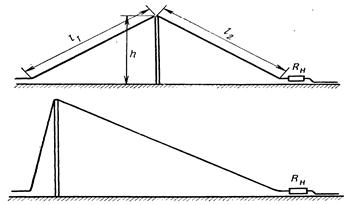

Рис. 20. Напівромбічна λ-образна антени АБХ.

Аналіз і досвід показують, що для напівромбічної антени метрового діапазону доцільними розмірами є наступні: ℓ1=ℓ2 = 30-35 м, h= 8-12 м.

Коефіцієнт підсилення напівромбічної антени більше, ніж горизонтальної, у 2-5 разів. Однак через роздвоєння головного пелюстка діаграми направленості в горизонтальній площин завадостійкість цієї антени трохи гірше. Усунення цього недоліку досягається збільшенням висоти опори з одночасним її переносом ближче до станції, т. б. перетворенням напівромбічної антени в λ-подібну.

У діапазоні КХ антени біжучої хвилі, незважаючи на низький коефіцієнт підсилення, широко використовуються як завадостійкі приймальні антени. Типовими розмірами АБХ у цьому випадку є: ℓ=150 чи 250 м, h = 3 м.

З огляду на те, що середній вхідний опір радіоприймачів дорівнює 75 Ом, приймальні АБХ підключають до приймачів через погоджуючі широкосмугові феритові трансформатори.

Рознесен територіально дві короткохвильові АБХ часто використовуються для рознесеного прийому (ОПМ Р-454Ф, РДП Р-453 і ін).

V-подібна антена.

V-подібна антена являє собою симетричну антену біжучої хвилі, що складається з двох дротів, натягнутих між антенною опорою і землею під деяким кутом (рис.21).

Рис.21. V-подібна антена.

Дроти антени являють собою довгі лінії, навантажені на хвильові опори. Антена живиться повітряним фідером. Як і всі антени біжучої хвилі, V-подібна антена є широкодіапазонною та напрямленою.

Діаграми направленості антени залежать від співвідношення її лінійних і кутових розмірів (ℓ, h і 2j), а також від параметрів ґрунту. Вони формуються шляхом додавання діаграм кожного з двох дротів.

На рис. 22 представлені діаграми направленості у вертикальній і горизонтальній площинах типової V-подібної антени, що входить у комплект антен радіостанцій середньо потужності. Ці діаграми відбивають залежність коефіцієнтів підсилення антен від частоти.

З діаграм випливає, що з ростом частоти коефіцієнт підсилення антени росте, кут θ зменшується, а діаграма в горизонтальній площині сигналу звужується, але потім розширюється за рахунок роздвоєння.

Зовсім очевидно, що V-подібна антена застосовна у верхній області декаметрового діапазону для роботи на великі відстані (1000-2000 км).

Рис. 22. Діаграми направленості V-образної антени.

Ефективність V-подібної антени можна підвищити шляхом одночасного подовження проводів, збільшення висоти антеною опори і підбором величини кута 2j, що пов’язується з робочою областю частот.

Збільшення габаритів антени дозволяє розширити діапазон її використання (за рахунок збільшення коефіцієнта підсилення) убік нижніх частот.

Оскільки зі збільшенням розмірів антени її розгортання вимагає більшого простору і часу, то такі антени входять у комплект найбільш потужних радіостанцій, тобто рідше переміщуються.


Глава 3. Керування радіостанціями КШМ

3.1. Керування радіостанціями КШМ у телефонному режимі А

Даний вид керування здійснюється з усіх робочих місць КШМ і по лінії Л2. Вибір радіостанц виконується з пультів робочих місць. Для абоненту Л2 вибір радіостанц здійснюється з ПР2. Живлення апаратури КШМ ввімкнено, радіостанції підготовлен до роботи.

Керування радіостанцією РС-1 з ПР2 у режимі А.

Сутність керування.

Керування радіостанцією РС-1 здійснюється за допомогою ПмН, підключеного до робочого місця ПР2, або до блоку БТЗ. Переключення радіостанції з прийому на передачу та навпаки виконується за сигналом від тангенти ПмН. При натиску тангенти у напрямку передачі виконується комутація кіл для переключення радіостанції у режим передачі. В разі передачі сигнал НЧ з мікрофону МТГ ПР2 через елементи комутації подається на вхід передавача РС-1. В передавачі формується сигнал ЧМ на робочій частоті, підсилюється і подається в антену. При віджатій тангент ПмН здійснюється переключення радіостанції у режим прийому. В разі прийому сигнал НЧ з виходу приймача РС-1 через елементи комутації подається на телефони МТГ.

Положення органів керування.

На ПР: · перемикач КАНАЛИ Р2 – РС-1;

перемикач КАНАЛИ Р1 ВС;

перемикач КАНАЛИ СА вімкн;

перемикач ЛІНІЯ 2 вімкн;

тумблери К1, К2, Р1, Л1 – вімкн;

тумблер БЛОКУВАННЯ вімкн;

На БТЗ: · перемикач ЗОВНІШ. РС – вімкн;

перемикач ВНУТР. РС ТЛФ;

При цьому подається живлення на реле Р28 і Р29 в БТЗ; на реле Р20 і реле Р34 в БР1, як забезпечують коло керування з МТГ, підключеного до БТЗ. Контакти реле Р34 забезпечують підключення ПмН до РС-1.

Тракт передачі.

При натиску тангенти ПмН робочого місця ПР2 подається живлення на реле Р38: +26 В, обмотка реле Р38 з. контакти реле Р34, н. з. контакти Р23, з. контакти Р20 у блоку БР1, з. контакти реле Р29 і Р28 у блоку БТЗ, н. з. контакти Р3 у ПР2, контакти тангенти ПмН у напрямку передачі, корпус, - 26 В. Реле Р38 спрацює і забезпечить подачу корпуса для переводу радіостанції РС-1 у режим передачі і підключає мікрофон до входу передавача РС-1. В разі передачі сигнал НЧ з мікрофону МТГ ПР2 через підсилювач НЧ, н. з. контакти реле Р3, з. контакти Р28, Р29, Р20, н. з. контакти Р23, з. контакти Р34 і Р38 поступає на вхід передавача радіостанції РС-1.

Тракт прийому.

При віджаті тангенти ПмН на реле Р38 живлення не подається і РС-1 переходить у режим прийому. В раз прийому сигнал НЧ з виходу приймача через н. з. контакти реле Р38, з. контакти реле Р34 і Р20, н. з. контакти реле Р3, регулятор гучності R7 і підсилювач НЧ поступає на телефони МТГ.

Органи регулювання та контролю.

Контроль за проходженням інформації у тракті передачі здійснюється шляхом самопрослуховування, тобто шляхом підключення коло прийому до кола передач через резистор R13, а також по приладу РС-1. Регулювання рівня передач виконується потенціометром РІВЕНЬ ПРД на радіостанції РС-1. Регулювання рівня прийому здійснюється потенціометром РІВЕНЬ ПРМ на РС-1, регулювання гучност потенціометром ГУЧНІСТЬ на ПР2.

Керування радіостанцією РС-4 з ПО

Сутність керування.

Керування радіостанцією РС-4 здійснюється за допомогою ПмН, підключеного до ПО. Переключення радіостанції з прийому на передачу і навпаки виконується за сигналом від тангенти ПмН. При натиску тангенти виконується комутація кіл для переключення РС-4 у режим передачі. В разі передачі, сигнал НЧ з мікрофону МТГ ПО через елементи комутації подається на вхід передавача РС-4. В передавачі формується сигнал ЧМ на робочій частоті, підсилюється і подається в антену. При віджатій тангенті ПмН здійснюється переключення РС-4 у режим прийому. В разі прийому сигнал НЧ з виходу приймача через елементи комутації подається на телефони МТГ.

Положення органів керування.

На ПР: · перемикачі КАНАЛИ Р1 і Р2 у положення ВС;

перемикачі КАНАЛИ СА, ЛІНІЯ 2 – вімкн.;

перемикачі К1, К2, Р1, Л1 – вімкн.;

тумблер БЛОКУВАННЯ вімкн.;

На БТЗ: · перемикач ЗОВНІШ. РС – вімкн.;

перемикач ВНУТР. РС - у положення ТЛФ;

На ПО: перемикач КАНАЛИ - у положення РС-4;

На ПД: перемикач ПД - у положення ГАРН.;

При цьому подається живлення на реле Р21 і Р37, які забезпечують коло керування з МТГ ПО радіостанцією РС-4. На всіх пультах загораються лампочки зайнятості РС-4.

Керування радіостанцією РС-3 з лінії Л2.

Сутність керування.

Керування радіостанцією РС-3 здійснюється з телефонного апарату ТА-57 по двопроводній лінії Л2, яка підключається до ЩЛ2.

Переключення РС-3 з прийому на передачу і навпаки здійснюється за сигналом тангенти телефонного апарату ТА-57. При натиску тангенти виконується комутація кіл для переключення РС-3 у режим передачі. В разі передачі сигнал НЧ з ТА-57 по двопроводній лін Л2, через елементи комутації подається на вхід передавача РС-3. В передавач формується сигнал ОМ на робочій частоті, підсилюється і подається в антену. При віджатої тангенти телефонного апарату ТА-57 здійснюється переключення РС-3 у режим прийому. В разі прийому сигнал НЧ з виходу приймача через елементи комутац подається на телефони телефонного апарату ТА-57.

Положення органів керування.

На ПР: · перемикач КАНАЛИ Л2 – в положення РС-3;

перемикач КАНАЛИ СА вимкн.;

перемикач КАНАЛИ Р1 Р2 – в положення ВС;

тумблер К1, К2, Р1, Л1 – вимкн.;

тумблер БЛОКУВАННЯ вимкн.;

При цьому подається живлення на реле Р22 і Р36 (в БР-1), які забезпечують коло керування РС-3, на ПР загораються лампочки Робота Л2 і Зайнятість РС-3.

Тракт передачі.

При натиску тангенти ТА-57 подається живлення на реле Р17 блоку БПЗ: +26 В, обмотка реле Р17, н. з. контакти реле Р12, клеми Л2 на ЩЛ2, двопроводна лінія, контакти тангенти трубки телефонного апарату ТА-57, корпус, - 26 В. Реле Р17 забезпечує подачу живлення на реле управління РС-3: - 26 В, корпус, з. контакти реле Р17 і Р22, н. з. контакти реле Р23, з. контакти реле Р36, обмотка реле управління в РС-3, +26 В. Реле управління в РС-3 спрацює і забезпечить перевід РС-3 у режим передачі, а також підключає мікрофон телефонного апарату ТА-57 до входу передавача РС-3. В раз передачі сигнал НЧ з мікрофону ТА-57 по двопроводній лінії через ЩЛ2, н. з. контакти реле Р12, конденсатор C3, з. контакти реле Р17 і Р22, н. з. контакти реле Р-23, з. контакти реле Р36 поступає на вхід передавача РС-3.

Тракт прийому.

При віджатої тангенти трубки телефонного апарату ТА-57 на реле Р17 живлення не подається, при цьому на реле управління РС-3 живлення також не подається і РС-3 переходить у режим прийому. В разі прийому сигнал НЧ з виходу приймача РС-3 через з. контакти реле Р36, з. контакти реле Р22, н. з. контакти реле Р17, конденсатор С3, н. з. контакти реле Р12, клеми Л2 на ЩЛ2 по двопроводній лінії поступає на телефони телефонного апарата ТА-57.

Органи регулювання контролю.

Контроль за проходженням інформації здійснюється з допомогою приладу радіостанції РС-3. Регулювання гучності також здійснюється на РС-3.

3.2. Керування радіостанціями КШМ у телефонному режимі Б

Даний вид керування здійснюється з робочих місць ПК1, ПК2, ПР1 і лінії Л1. Вибір радіостанц виконується на ПР перемикачем Канали СА. Підключення СА до відповідних пультів здійснюється тумблерами К1, К2, Р1 і Л1 на ПР. Живлення апаратури КШМ ввімкнено, радіостанції та СА до роботи підготовлені.

Керування радіостанцією РС-3 з ПР1.

1. Сутність керування.

Керування радіостанцією РС-3 здійснюється з допомогою ПмН, підключеного до ПР1. Переключення радіостанції з прийому на передачу і навпаки здійснюється за сигналом від тангенти на ПмН. При натиску тангенти у напрямку передача виконується комутація кіл для переключення РС-3 у режим передачі.

При передачі сигнал НЧ з мікрофону МТГ через елементи комутації подається на вхід СА, шифрується із виходу СА через елементи комутації подається на вхід передавача радіостанц РС-3. В передавачі формується сигнал ОМ, підсилюється і подається в антену.

При віджатої тангенти ПмН здійснюється переключення радіостанції РС-3 у режимі прийому. В раз прийому сигнал НЧ з виходу приймача РС-3 через елементи комутації подається на телефони МТГ.

2. Положення органів керування

На ПР: · перемикач КАНАЛИ СА – у положення РС-3;

перемикач КАНАЛИ Р1 у положення СА;

тумблер Р1 – ввімкн.;

тумблер БЛОКУВАННЯ ввімкн.;

На ПУ СА: · тумблер ЖИВЛЕННЯ – ввімкн.;

перемикач РЕЖИМ (В2) у положення Б;

перемикач МІСТО КЕРУВ. (В2) – у положення РАДІО.

В разі включення живлення на ПУ СА спрацює реле Р10 і через його контакти і контакти тумблера Р1 подається живлення на реле Р8. Реле Р8 спрацює і підключає ПмН ПР1 до СА. Одночасно подається живлення на реле Р23: +26В, обмотка реле Р23, з. контакти тумблера блокування і Р1, з. контакти реле Р10, корпус, - 26В. Реле Р23 спрацю забезпечує відключення інших абонентів (пультів), працюючих у режимі А, від радіостанцій. Подається також живлення на реле Р36: +26В, обмотка реле Р36, контакти перемикача КАНАЛИ СА в положенні РС3, корпус, - 26В. Реле Р36 спрацю підключає СА до радіостанції РС3. На ПР загорається лампочка СА; на ПК1, ПК2 ПО загораються лампочки БЛОКУВАННЯ.

3. Тракт передачі.

При натиску тангенти ПмН робочого місця ПР1 у напрямку передачі подається живлення на реле Р9 (ПУ СА): +26В, обмотка реле Р9, з. контакти реле Р8, н. з. контакти реле Р2, контакти тангенти ПмН, корпус, - 26В. Реле Р9 спрацює і забезпечує подачу живлення на реле управління РС3: - 26В, корпус, з. контакти реле Р9, з. контакти реле Р36, обмотка реле управління РС3, +26В. Реле управління РС3 спрацює і радіостанція переходить у режим передачі. При передачі сигнал НЧ з мікрофону МТГ ПР1 через підсилювач НЧ, н. з. контакти реле Р2, з. контакти реле Р8, контакти перемикача В1 у положення РАДІО подається на вхід СА. Шифрований сигнал з виходу СА через перемикач В2 у положення Б, через з. контакти реле Р36 подається на вхід передавача РС3.

4. Тракт прийому.

При віджатій тангенти ПмН живлення на реле Р9 (ПУ СА) не подається, не подається також живлення на реле управління РС3 і радіостанція переходить у режим прийому. При прийом сигнал НЧ з виходу приймача РС3 через з. контакти реле Р36, контакти перемикача В2 (ПУ СА) подається на СА, де дешифрується, а з виходу СА через перемикач В1, з. контакти реле Р8, н. з. контакти реле Р2, регулятор гучності R3, підсилювач НЧ подається на телефони МТГ.

5. Органи регулювання контролю.

Регулювання гучност сигналу здійснюється потенціометром ГУЧНІСТЬ на ПР1. Контроль за проходженням сигналу виконується по приладу РС3.

2. Керування радіостанцією РС2 з робочого місця ПК1.

1. Сутність управління.

Керування радіостанцією РС2 здійснюється за допомогою ПмН, підключеного до ПК1. Переключення РС2 з прийому на передачу і навпаки виконується за сигналом від тангенти ПмН. В разі передачі сигнал НЧ з мікрофону МТГ ПК1 через елементи комутації подається на вхід СА, шифрується і з виходу СА через елементи комутації подається на вхід передавача радіостанції РС2. В передавачі формується сигнал ЧМ, підсилюється подається в антену. При віджатої тангенти ПмН здійснюється переключення радіостанції у режим прийому. В разі прийому сигналу НЧ з виходу приймача РС2 через елементи комутації подається на СА, дешифрується і через елементи комутації подається на телефони МТГ.

2. Положення органів керування.

На ПР: · перемикач КАНАЛИ СА – у положення РС2;

тумблер К1 – ввімкн.

тумблер БЛОКУВАННЯ ввімкн.

На ПУ СА: · тумблер ЖИВЛЕННЯ – ввімкн.

перемикач РЕЖИМ (В2) в положення Б;

перемикач МІСТО КЕРУВАННЯ(В1) - в положення РАДІО.

На ПК1: · перемикач КАНАЛИ - в положення СА.

При цьому подається живлення: на реле Р10 (ПУ СА), потім – на реле Р5 і Р23 (через контакти тумблера К1 і реле Р10). Одночасно подається живлення на реле Р35 (через контакти перемикача КАНАЛИ СА). Реле Р23 забезпечує відключення інших пультів, працюючих у режимі А. Реле Р35 забезпечує підключення СА до РС2. На ПР загорається лампочка СА, на ПК1 і ПО – лампочки блокування.

3. Тракт передачі.

При натиску тангенти ПмН робочого місця ПК1 у напрямку передачі подається живлення на реле Р9 (ПУ СА): +26В, обмотка реле Р9, з. контакти реле Р5, н. з. контакти реле Р1, контакти тангенти ПмН, корпус, - 26В. Реле Р9 спрацює і забезпечує подачу живлення на реле Р39: +26В, обмотка реле Р39, з. контакти реле Р35 і Р9, корпус, - 26В. Реле Р39 спрацює і радіостанція РС2 переходить у режим передачі. В разі передач сигнал НЧ з мікрофону МТГ ПК1 через підсилювач НЧ, н. з. контакти реле Р1, з. контакти реле Р5, контакти перемикача В1 у положенні РАДІО подається на вхід СА, шифрується і з виходу СА через перемикач В2 у положенні Б, через з. контакти реле Р35 і Р39 подається на вхід передавача РС2.

4. Тракт прийому.

При віджатої тангенти ПмН живлення на реле Р9 (ПУ СА) не подається, не подається також живлення на реле Р39 і радіостанція РС2 переходить у режим прийому. В разі прийому сигнал НЧ з виходу приймача РС2 через н. з. контакти реле Р39, з. контакти реле Р35, контакти перемикача В2 подається на СА, де дешифрується і з виходу СА через перемикач В1, з. контакти реле Р5, н. з. контакти реле Р1, регулятор гучності R1, підсилювач НЧ подається на телефони МТГ.

5. Органи регулювання контролю.

Регулювання гучност сигналу здійснюється потенціометром ГУЧНІСТЬ на ПК1. Контроль за проходженням сигналу виконується по приладу РС2.

3. Керування радіостанцією РС4 по лінії Л1.

1. Сутність управління.

Керування радіостанцією РС4 здійснюється з винесеного телефонного апарату ТА-57 по двопроводній лінії Л1 довжиною до 500м. Узгодження двопроводної лінії з 4-х проводним входом СА здійснюється з допомогою дифсистеми ПУ СА. Переключення РС4 з прийому на передачу і навпаки виконується за сигналом від тангенти трубки телефонного апарату ТА-57. В разі передачі сигнал НЧ з мікрофону телефонного апарата ТА-57 по двопроводній лінії Л1, через елементи комутації подається на вхід СА, шифрується і з виходу СА, через елементи комутації подається на вхід передавача радіостанції РС4. В передавачі формується сигнал ЧМ, підсилюється і подається в антену. При віджатої тангенти трубки телефонного апарату ТА-57 радіостанція РС4 переключається у режим прийому. В разі прийому сигнал НЧ з виходу приймача радіостанції РС4 через елементи комутації подається на СА, де дешифрується і через елементи комутації подається на телефони ТА-57.

2. Положення органів керування.

На ПР: · перемикач КАНАЛИ СА - в положення РС 4;

тумблер - Л1 ввімкн;

перемикачі КАНАЛИ Р1, Р2 - в положення ВС;

тумблер БЛОКУВАННЯ - ввімкн.

На ПУ СА: · перемикач РЕЖИМ (В2) - в положення Б;

перемикач МІСТО КЕРУВАННЯ (В1) - в положення ВТА.

На БТЗ: · перемикач ЗОВНІШНІЙ РС - вимкн.

При цьому подається живлення на реле Р10 (ПУ СА), потім – на реле Р7 (через контакти реле Р10 тумблера Л1) і на реле Р23 (через контакти реле Р10 і тумблера блокування). Реле Р7 забезпечує підключення двопроводної лінії до дифсистеми ПУ СА. Реле Р23 забезпечує відключення інших пультів, працюючих у режимі А, від радіостанцій. Одночасно подається живлення на реле Р37, яке забезпечує підключення СА до радіостанц РС4. На ПР загораються лампочки ЗАНЯТІСТЬ РС4 і РОБОТА Л1.

3. Тракт передачі.

При натиску тангенти трубки телефонного апарату ТА-57 подається живлення на реле Р6: +26В, обмотка реле Р6, з. контакти реле Р7, н. з. контакти реле Р11, клеми Л1 на ЩЛ1, двопроводна лінія, контакти тангенти трубки телефонного апарату ТА-57, двопроводна лінія, корпус, - 26В. Реле Р6 спрацює і забезпечує подачу живлення на реле Р9 (ПУ СА): +26В, обмотка реле Р9, з. контакти реле Р6, корпус, - 26В. Реле Р9 спрацює і забезпечує подачу живлення на реле управління радіостанцією РС4. При цьому РС4 переходить у режим передачі. В разі передачі сигнал НЧ з мікрофону трубки телефонного апарату ТА-57 по двопроводній лінії, через ЩЛ-1, н. з. контакти реле Р11, з. контакти реле Р7, через конденсатор С4, через дифсистему ПУ СА подається на вхід СА. В СА сигнал НЧ шифрується і з виходу СА через перемикач В2 у положенні Б, через з. контакти реле Р37, н. з. контакти реле Р33 подається на вхід передавача радіостанції РС4.

4. Тракт прийому.

При віджатій тангент трубки телефонного апарату на реле Р7 і відповідно на реле Р6 і Р9 (ПУ СА) живлення не подається. При цьому радіостанція РС4 переходить у режим прийому. В раз прийому сигнал НЧ з виходу приймача радіостанції РС4 через н. з. контакти реле Р33, з. контакти реле Р37 і контакти перемикача В2 (ПУ СА) подається на СА, дешифрується і з виходу СА через дифсистему, конденсатор С4, через з. контакти реле Р7, н. з. контакти реле Р11, через ЩЛ-1 і по двопроводній лінії подається на телефони трубки ТА-57.

5. Органи регулювання контролю.

Контроль за проходженням сигналу виконується по приладу РС4.

3.4. Керування радіостанціями КШМ у телеграфному режимі

Керування радіостанціями КШМ у ТГ режимі здійснюється з робочого місця ПР2 за допомогою блоку БТЗ. Керування КХ радіостанцією РС3 виконується ТГ ключем або ДКМ. Керування УКХ радіостанціями РС1, РС2, РС4 виконується ТГ ключем або ДКМ за допомогою апаратури Р-011м.

Керування КХ радіостанцією РС3 у ТГ режимі.

1. Сутність керування.

Керування РС3 здійснюється ТГ ключем або ДКМ. Переключення РС3 з прийому на передачу навпаки здійснюється тумблером ПРМ – ПРД на блоці БТЗ.

У разі передачі при натисканні ТГ ключа на ТГ вхід радіостанції РС3 подається корпус (-26 В), при цьому в передавачі РС3 формується ТГ сигнал АТ (А1). При віджатому ТГ ключі на ТГ вхід РС3 корпус не подається і сигнал АТ (А1) не формується. У разі прийому тумблер ПРМ – ПРД необхідно перевести у положення ПРМ.

2. Положення органів управління.

На ПР: · перемикач КАНАЛИ Р2 - в положення РС 3;

· тумблер БЛОКУВАННЯ - вімкн.;

На БТЗ: · перемикач ЗОВНІШНІЙ РС - вімкн.;

· перемикач ВНУТРІШНІЙ РС - в положення КХ КЛ.

При цьому подається живлення на реле Р20 і Р36, в блоці БР-1, на реле Р25 і Р29 у блоці БТЗ, як забезпечують коло керування РС3.

3. Тракт передачі.

При встановленн тумблера ПРМ-ПРД у положення ПРД подається корпус (-26В) в коло управління РС3: - 26В, корпус, контакти тумблера ПРМ – ПРД у положення ПРД, н. з. контакти реле Р28, з. контакти реле Р29, і Р20, н. з. контакти реле Р23, з. контакти реле Р36, обмотка реле управління РС3, +26В. Реле управління в РС3 спрацю радіостанція переходить у режим передачі. При натиску ТГ ключа на ТГ вхід передавача РС3 подається корпус (-26В): корпус (-26В), контакти ТГ ключа, н. з. контакти реле Р24, з. контакти реле Р25, ТГ вхід РС3, +26В. При цьому у передавачі формується сигнал АТ (А1). При віджатому ТГ ключі сигнал АТ (А1) не формується.

4. Тракт прийому.

У разі прийому тумблер ПРМ – ПРД на блоці БТЗ необхідно встановити у положення ПРМ. Сигнал НЧ з виходу приймача РС3 через з. контакти реле Р36, Р20, н. з. контакти реле Р3, регулятор гучності R7, підсилювач НЧ подається на телефони МТГ.

5. Органи регулювання контролю.

Контроль за проходженням сигналу виконується по приладу РС3. Регулювання гучності і тону здійснюється за допомогою потенціометрів гучності на ПР2 та РС3 і ТОН на РС3.

Керування УКХ радіостанцією РС1 у ТГ режимі з ПР2.

1. Сутність керування.

Керування УКХ радіостанцією здійснюється ТГ ключем або ДКМ за допомогою апаратури Р-011м. У раз передачі тумблер ПРМ – ПРД на блоку БТЗ встановлюється в положення ПРД радіостанція переходить у режим передачі. Телеграфні сигнали з виходу ДКМ поступають на вхід апаратури Р-011м, де перетворюються у тональні сигнали. Потім тональні сигнали з виходу апаратури Р-011м поступають на вхід передавача РС1, де формуються сигнали ЧМ, підсилюються і подаються в антену. У разі прийому тумблер ПРМ – ПРД встановлюється у положення ПРМ і радіостанція РС1 переходить у режим прийому. Сигнал НЧ з виходу приймача РС1 через елементи комутац подаються на головні телефони МТГ.

2. Положення органів керування.

На ПР: · перемикач КАНАЛИ Р2 - в положення РС1;

· тумблер БЛОКУВАННЯ - вимкн.;

На БТЗ: · перемикач ЗОВНІШНІЙ РС - вимкн.;

· перемикач ВНУТРІШНІЙ РС - в положення УКХ ДКМ.

При цьому подається живлення на реле Р20 і Р34, які забезпечують підключення робочого місця ПР2 до радіостанції РС1. Одночасно подається живлення на реле Р26, Р27 і Р29 (БТЗ), які забезпечують підключення виходу ДКМ до входу Р-011м і виходу Р-011м – до входу передавача РС1.

3. Тракт передачі.

При встановленн тумблеру ПРМ – ПРД на блоку БТЗ подається живлення на реле Р38: +26В, обмотка реле Р38, з. контакти реле Р34, н. з. контакти реле Р23, з. контакти реле Р20 у блоку БР-1, з. контакти реле Р29, н. з. контакти реле Р28, контакти тумблера ПРМ – ПРД у положення ПРД, корпус, - 26В. Реле Р38 спрацює і забезпечує перевід РС1 у режим передачі. У разі передачі телеграфні посилки з виходу ДКМ через з. контакти реле Р26 поступають на вхід Р-011м, де перетворюються в тональні сигнали з частотою 1300 Гц і 2100 Гц і з виходу Р-011м через з. контакти реле Р27, н. з. контакти реле Р28, з. контакти реле Р29 (БТЗ), реле Р20, н. з. контакти реле Р23, з. контакти реле Р34 і Р38 поступають на вхід передавача РС1.

4. Тракт прийому.

При встановленн тумблера ПРМ – ПРД (БТЗ) у положення ПРМ живлення на реле Р38 не подається радіостанція РС1 переходить у режим прийому. Сигнал НЧ з виходу приймача РС1 через н. з. контакти реле Р38, з. контакти реле Р34 і Р20, н. з. контакти реле Р3, регулятор гучності R7, підсилювач НЧ подається на телефони МТГ.

5. Органи регулювання контролю.

Контроль за проходженням сигналу виконується по приладу РС1. Регулювання гучності здійснюється потенціометром ГУЧНІСТЬ на ПР2.

3.3. Керування зовнішньою радіостанцією середньої потужност (РСП)

Зовнішня РСП до КШМ Р-142Н підключається за допомогою кабелю ПТРК 5х2 (роз’єм ТФ на ЩЛ-2). Лін кабелю використовуються наступним чином:

лінія Л1 - передача ТГ;

лінія Л2 - ТС від РСП;

лінія Л3 - прийом;

лінія Л4 - передача ТФ та управління ТФ (ТГ);

лінія Л5 - сл. зв’язок.

Лінія Л5 кабелю ПТРК 5х2 підключена паралельно до клем СЛ. – ЗВ’ЯЗОК на ЩЛ-2. Зовнішня РСП працює у режимі 4-х пр. симплекс. Керування зовнішньою РСП виконується з усіх робочих місць і з винесених телефонних апаратів через коло керування РС4. Керування РС4 можливо з передньої панелі радіостанції.

Керування зовнішньою РСП у телефонному режимі А з ПР1

1. Сутність керування.

Керування РСП здійснюється за допомогою блоку БТЗ. Переключення РСП з прийому на передачу та навпаки виконується за сигналом від тангенти на ПмН. Сигнал управління (тангента) передасться по лінії Л4 кабелю ПТРК 5х2. В разі передачі сигнал НЧ з мікрофону МТГ ПР1 через елементи комутації по лінії Л4 подається на вхід збуджувача РСП, де формується сигнал ОМ, підсилюється і подається в антену. При віджатій тангенті ПмН радіостанція переходить у режим прийому. В разі прийому сигнал НЧ з виходу приймача РСП по лінії Л3 через елементи комутації подається на телефони МТГ.

2. Положення органів управління.

На ПР: · перемикач КАНАЛИ Р2 - в положення РС4;

· тумблер БЛОКУАВННЯ - в положення вимкнуто;

На БТЗ: · перемикач ЗОВНІШНІЙ РС - в положення ТЛФ;

· перемикач ВНУТРІШНІЙ РС - в положення ТЛФ.

При цьому спрацює реле Р19, Р37 (БР-1) і реле Р33, Р40 (БТЗ), які забезпечують коло керування РСП.

3. Тракт передачі.

При натиску тангенти ПмН ПР1 подається живлення на реле Р40 (БТЗ): +26В, контакти перемикача ЗОВНІШНЯ РС у положення ТЛФ, обмотка реле Р40, з. контакти реле Р33 і Р37, н. з. контакти реле Р23, з. контакти реле Р19, н. з. контакти реле Р8 і Р2, контакти ПмН, корпус –26В. Реле Р40 спрацює і забезпечує подачу живлення (+ 60 В) на реле управління (Р5,Р6,Р10) в РСП через дросель ДР1 по лінії Л4 і РСП переходить у режим передачі. У разі передачі сигнал НЧ з мікрофону МТГ ПР1 через н. з. контакти реле Р2 і Р8, з. контакти реле Р19, н. з. контакти реле Р23, з. контакти реле Р37 і Р33 по лінії Л4 кабелю ПТРК 5х2 подається на вхід збуджувача РСП, де формується сигнал ОМ, підсилюється і подається в антену.

4. Тракт прийому.

При віджатій тангент ПмН на реле Р40 живлення не подається і РСП переходить у режим прийому. В раз прийому сигнал НЧ виходу приймача РСП по лінії Л3 кабелю ПТРК 5х2 через ЩЛ-2, з. контакти реле Р33, Р37 і Р19, н. з. контакти реле Р8 і Р2, через регулятор гучності R3, підсилювач НЧ подається на телефони МТГ ПР1.

5. Органи регулювання контролю.

Контроль за ввімкненням РСП у режимі передачі здійснюється за допомогою лампочки ПЕРЕДАЧА на БТЗ.

Керування зовнішньою РСП у телефонному режимі А по кабелю П-274.

Керування зовнішньою РСП по двопроводній лінії П-274 здійснюється з ТА-57, який підключається до клем ВТА-ІІ на ЩЛ-2 і розміщується у передньому відсіку. На РСП двопроводна лінія підключається до клем ДОП ТФ. Службовий зв’язок виконується по другій двопроводній лінії, яка підключається до клем службовий зв’язок на ЩЛ-2. При натисканні тангенти ТА-57 зовнішня РСП переводиться у режим передачі. У раз передачі сигнал НЧ з мікрофона ТА-57 через ЩЛ-2, по двопроводній лін подається на збуджувач РСП. При віджатій тангенті ТА-57 зовнішня РСП переходить у режим прийому. Сигнал НЧ з виходу приймача РСП по кабелю П-274, через ЩЛ-2, подається на телефони ТА-57.

Керування зовнішньою РСП у телефонному режимі Б.

Керування зовнішньою РСП у телефонному режимі Б здійснюється з використанням власної СА або СА зовнішньої РСП. Керування РСП з використанням СА РСП виконується по двопроводній лінії (кабель П-274), яка підключається до клем ВТА-І на ЩЛ-1. Робота здійснюється з ТА-57 який розміщується у задньому відсіку. На РСП кабель П-274 підключається до клем 2-х пр. на лінійному вводі СП-1. Службовий зв’язок з РСП виконується по другій двопроводній лінії, яка підключається до клем СЛУЖБОВИЙ ЗВ’ЯЗОК на ЩЛ-2. Керування РСП з використанням власної СА здійснюється по кабелю ПТРК 5*2 з робочих місць ПК, ПР1 і лінії Л1.

Положення органів управління при роботі з ПК:

На ПК: · перемикач КАНАЛИ - в положення СА;

На ПР: · перемикач КАНАЛИ СА - в положення РС 4;

· тумблер К 1 - ввікн.;

· тумблер БЛОКУВАННЯ - ввімкн.;

На БТЗ: · перемикач ЗОВНІШНЯ РС - в положення ТЛФ;

· перемикач ВНУТРІШНЯ РС - в положення ТЛФ;

На ПУ СА: · тумблер живлення - ввімкн.;

· перемикач РЕЖИМ (В2) - в положення Б;

· перемикач МІСТО КЕРУВАННЯ (В1) - в положення РАДІО.

При цьому подається живлення на реле Р10 (ПУ СА), на реле Р5 і Р37, на реле Р33, Р40, як забезпечують коло керування зовнішньою РСП. Реле Р23 забезпечує відключення від радіостанцій інших пультів (абонентів), працюючих у режимі А; на ПР загорається лампочка СА, на ПК та ПО – лампочки БЛОКУВАННЯ. Керування РСП здійснюється таким же чином як і керування радіостанцією РС4.

Керування зовнішньою РСП у телеграфному режимі по кабелю ПТРК 5х2.

1. Сутність керування.

Керування РСП здійснюється з ПР2 за допомогою БТЗ. Переключення РСП з прийому на передачу та навпаки виконується тумблером ПРМ – ПРД на БТЗ. Маніпуляція сигналом передавача виконується за допомогою ТЛГ ключа, при цьому по лінії Л1 кабелю ПТРК 5х2 в РСП подається +60В або –60В. У разі натиску ТЛГ ключа по лінії Л1 на вхід збуджувача РСП подається напруга +60В. У збуджувачі формується сигнал А1, підсилюється і подається в антену. При віджаті ТЛГ ключа сигнал А1 у збуджувач РСП не формується. У разі прийому тумблер ПРМ – ПРД необхідно встановити у положення ПРМ Сигнал НЧ з виходу приймача РСП по лінії Л3 через елементи комутац подається на телефони МТГ ПР2.

2. Положення органів керування.

На ПР: · перемикач КАНАЛИ Р2 - в положення РС4;

На БТЗ: · перемикач ЗОВНІШНЯ РС - в положення ТЛГ;

· перемикач ВНУТРІШНЯ РС - в положення ТЛФ.

При цьому спрацю реле Р20, Р23 (БР), Р28, Р37, Р33, Р40, які забезпечують коло керування РСП.

3. Тракт передачі.

При встановленн тумблера ПРМ – ПРД у положення ПРД на реле Р40 подається живлення: +26В, контакти перемикача ЗОВНІШНЯ РС у положення ТЛГ, обмотка реле Р40, з. контакти реле Р33 і Р37, н. з. контакти реле Р23, з. контакти реле Р20, н. з. контакти реле Р29, контакти тумблера ПРМ – ПРД, корпус, - 26В. Реле Р40 спрацю забезпечує (через дросель) подачу живлення на реле управління (Р5,Р6,Р10) в РСП від напруги +60В і РСП переходить у режим передачі. У разі передач (маніпуляції ТЛГ ключем) по лінії Л1 на РСП подається напруга +60В або –60В. При натиску ТЛГ ключа спрацює реле Р31. Напруга +60В через з. контакти реле Р31, н. з. контакти реле Р29, з. контакти реле Р20, н. з. контакти реле Р23, з. контакти реле Р37 і Р33 по лінії Л1 кабелю ПТРК5х2 подається на вхід збуджувача РСП. У збуджувачі формується сигнал А1, підсилюється і подається в антену.

4. Тракт прийому.

При встановленн тумблера ПРМ – ПРД у положення ПРМ живлення на реле Р40 не подається і РСП переходить у режим прийому. У разі прийому сигнал НЧ з виходу приймача РСП по лінії Л3 кабелю ПТРК 5х2 через ЩЛ-2, з. контакти реле Р33, Р37, Р20, н. з. контакти реле Р3, через регулятор гучності R3, підсилювач НЧ подається на телефони МТГ ПР2.

5. Органи регулювання контролю.

Контроль за ввімкненням РСП у режимі ПЕРЕДАЧА здійснюється за допомогою лампочки ПЕРЕДАЧА. Контроль за передаванням виконується шляхом самопрослуховування.





© 2010 Интернет База Рефератов
