Министерство транспорта РФ

федеральное агентство железнодорожного транспорта

ГОУ ВПО "ДВГУПС"

Кафедра: "Информационные системы и технологии"

Курсовая работа

на тему: "Проект сети для кафедры информационных технологий и систем"

Выполнил: Козенко А. Ж.,

220 группа

Проверил: Файзулин Р.М,

Хабаровск 2007

Оглавление

Введение

Задание

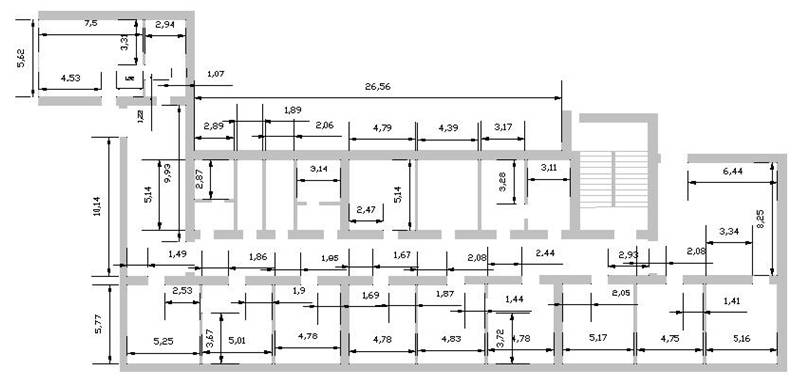

План исходного здания

Распределение ПК по комнатам и отделам

Основные сведения о закладываемой ЛВ

Сетевая технология Token Ring (802.5)

Сетевая технология FDDI

Сетевая технология Ethernet

Параметры спецификаций сетевых архитектур

Выбор пассивного и вспомогательного оборудования сети

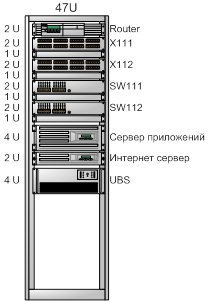

Схема размещения оборудования в шкафу

Выбор программного обеспечения

Структура сетевой операционной системы

Программное обеспечение ЛВС

Выбор протоколов и схемы адресации

Организация доступа в Интернет

Экономическая часть

Расчет затрат на внедрение вычислительной сети

Затраты на наладку, монтаж и пуск ЛВС

Заключение

Список литературы

Введение

В настоящее время, каждое предприятие стремится автоматизировать свое производство, создавая локальные вычислительные сети. С каждым годом количество ЛВС по всему миру возрастает, следовательно возрастает и потребность в высококлассных специалистах данного профиля.

Современные сетевые технологии способствовали новой технической революции. Создание ЛВС на предприятии, в учебном заведении, фирме способствует гораздо высокому процессу обмена данными, сведениями между различными объектами, ускорению документооборота, увеличению и ускорению передачи и обмену оперативной информацией.

При создании локально вычислительной сети принимают во внимание несколько фактов, вот основные из них:

-           производительность сети

-           надежность сети

-           степень информационной безопасности

-           требуемые аппаратные ресурсы

-           функциональная мощность

-           возможность объединения с другими ЛВС

-           стоимость

В процессе проектирования сети, необходимо также учитывать ряд требований прикладного характер, такие как: физическое расположение пользователей, количество оконченных систем, требования к передаче данных (типы данных, среднюю нагрузку), расстояние между оконечными системами, максимальная протяженность сети, показатель надежности сети в целом и отдельных ее частей. Проектирование ЛВС необходимо производить с учетом развития, принимая во внимание возможность увеличения числа рабочих станций в сети.

Исходные данные для проектирования ЛВС могут быть получены в ходе анализа прикладной области, для которой должна быть создана сеть. Данные затем уточняются в результате принятия решений на этапах проектирования ЛВС. На данном этапе необходимо определить цели создания сети, перечень требований и функций пользователей в сети для заданной предметной области.

Задание

Разработать сеть для кафедры информационных технологий и систем.

Организационно штатная структура подразделения:

¾        Зав. Кафедрой – 1 рабочая станция

¾        Зам. Зав.Кафедрой – 1 рабочая станция

¾        Зав. Лабораторией – 1 рабочая станция

¾        Лаборант техник – 1 рабочая станция

¾        Преподаватели (10 штатный единиц) – 10 рабочих станций

¾        Класс компьютерный – 21 рабочая станция

¾        Лаборатория сетевых технологий – 12 рабочих станций

¾        Теоретическая аудитория – 3 рабочих станции, предусмотреть возможность подключения проектора

Главной целью информатизации кафедры является:

·          Реализация учебного процесса на лабораторных, практических занятиях, выполнение курсового и дипломного проектирования

·          Обеспечение оперативного доступа студентов и преподавателей к максимально широкому кругу информационных ресурсов, в том числе использование удаленного доступа

·          Разработка методического обеспечения

·          Разработка и использование во время занятий электронных учебников, справочников, энциклопедий на CD-ROM

Средняя интенсивность трафика генерируемого одним ПЭВМ = 0,16

Трафик от групп к серверу составляет 60%

Назначение ЛАС: Информационная система для кафедры университета.

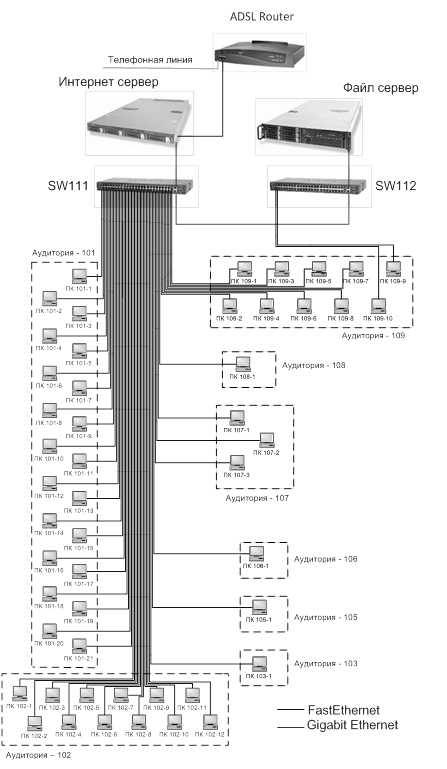

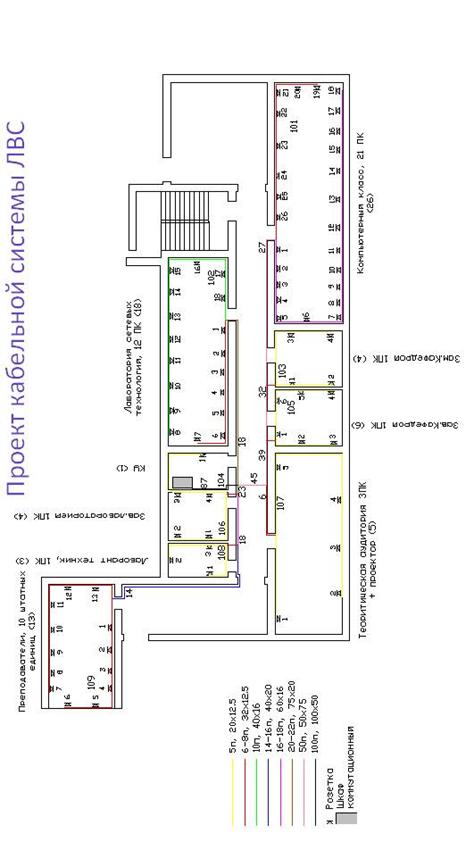

Распределение ПК по комнатам и отделам

Трафик одного ПК в сети составляет:

Ci=K*Cмакс=0,16*100=16 Мбит/с

Определим суммарный трафик неструктурированной сети:

Cсум = N*M*Ci=1*50*16=800 Мбит/с

Определим коэффициент нагрузки неструктурированной сети:

Pн=Cсум/Cмакс=800/100=8

Проверим, выполняется ли условие допустимой нагрузки ЛВС (домена колизий): Pн≤Pethernet=0.35, 8>0,35 => необходимо сделать логическую структуризацию сети. Pдк=1*16/100=0,16<0.35, в одном сегменте расположен один ПК.

Во многих случаях потоки информации распределены таким образом, что сервер должен обслуживать многочисленных клиентов, поэтому он является "узким местом" сети. Для расчета ЛВС по этому критерию в задании задается, что трафики от групп к серверу и между группами составляют Кs % от суммарного трафика неструктурированной сети.

На основании чего определяем межгрупповой трафик и трафик к серверу:

См.гр.=Ссерв.=Ks*Ссум=0,6*800=480 Мбит/с

Определим коэффициент нагрузки по межгрупповому трафику и трафику к серверу:

Рмгр=Рсерв=Кs*Ссум/Смакс≤0,35

Смакс=1000 Мбит/с

Рмгр=480/1000=0,48>0,35

Трафик к серверу составляет 1 Gigabit/s.

Основные сведения о закладываемой ЛВС
